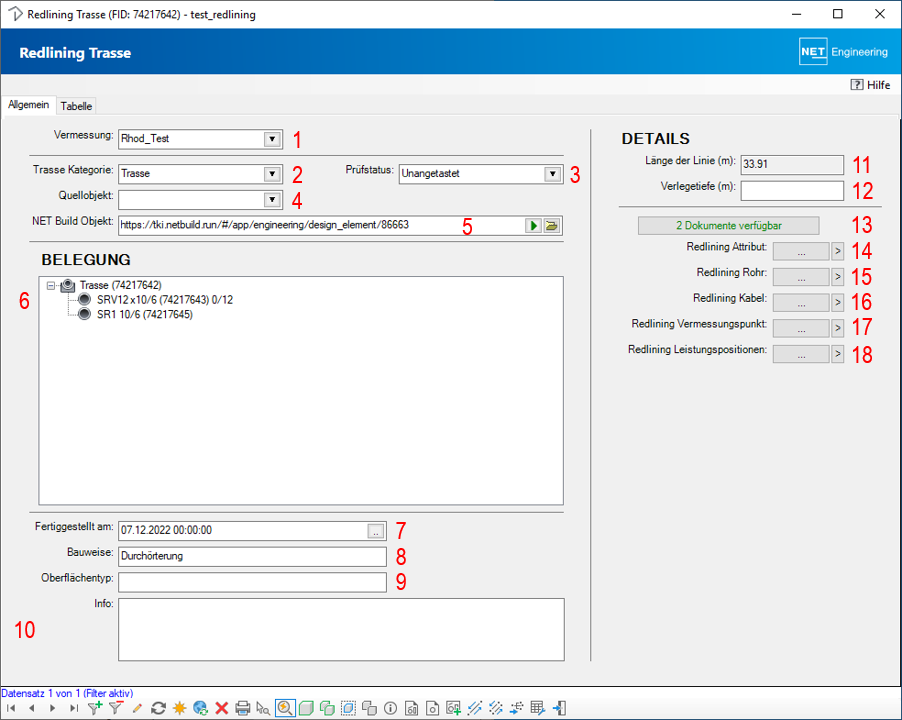

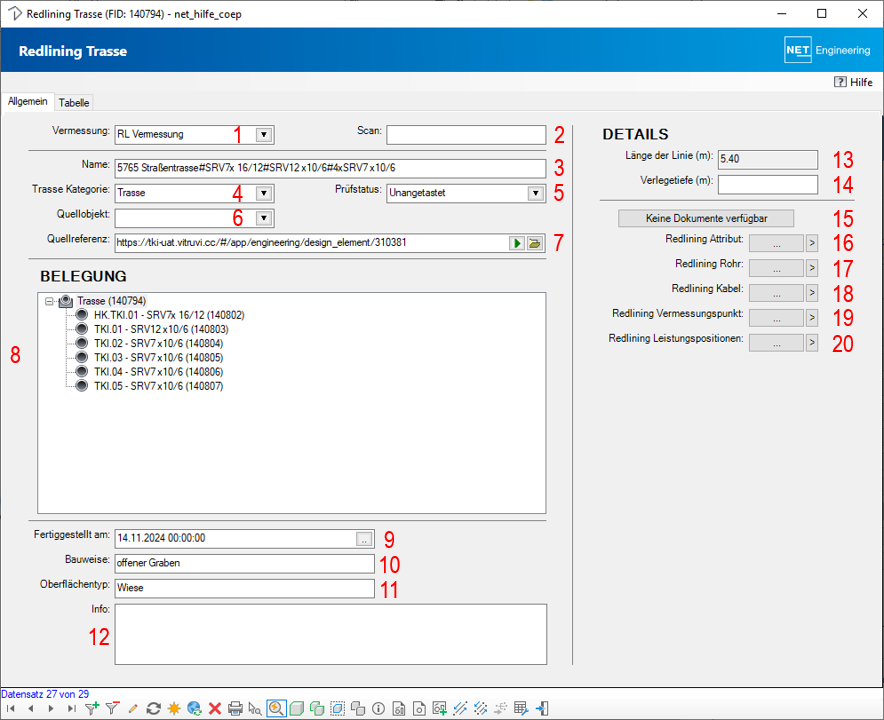

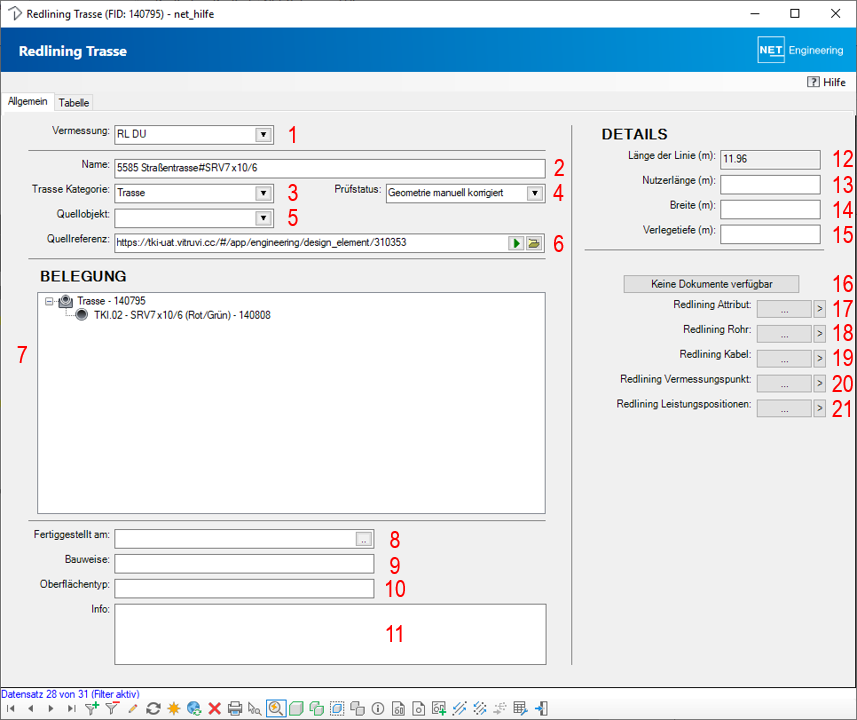

Im Formular der Redlining (RL) Trasse werden die Attribute angezeigt, die der Trasse im NET BUILD zugeordnet wurden.
Es können außerdem die, zur Trasse gehörenden, Objekte der jeweiligen Objektklasse geöffnet werden.
1. Der Name der Vermessung, mit der die Trasse importiert wurde, wird angezeigt.
2. Die Kategorie der Trasse wird angezeigt oder kann aus der Auswahlliste gewählt werden.

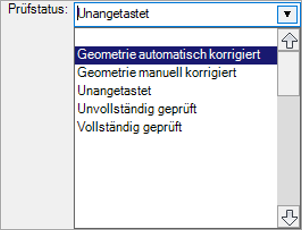

3. Der Prüfstatus wird angezeigt. Dieser kann manuell angepasst werden oder ändert sich automatisch, wenn die Geometrie der Trasse bearbeitet wurde.
4. Das Quellobjekt wird angezeigt. Es kann sich um ein Gebäude oder eine Trasse handeln.
5. Das entsprechende Objekt aus NET BUILD wird mit seiner URL angezeigt.
6. Die Belegung der Trasse wird in einer Treeview angezeigt.
7. Das Datum der Fertigstellung, der Trasse im NET BUILD, wird angezeigt.
8. Der Konstruktionstyp wird übernommen und angezeigt.
9. Der Oberflächentyp der Trasse wird angezeigt.
10. Information zu Trasse können hinterlegt werden.
11. Die Länge der Linie wird angezeigt.
12. Die Verlegetiefe der Trasse wird angezeigt.
13. Die Dokumentenverwaltung kann geöffnet und zur Trasse gehörende Dateien verknüpft bzw. geöffnet werden.
14. Die RL Attribute, die der Trasse zugeordnet sind, können mit im Formular geöffnet werden oder mit
für alle Trassen im Filter. Dabei handelt es sich um die Attribute aus NET BUILD wie z. B. "anzahl_gruben", "art", "offener_graben", "UID" und "WORKITEM_STATUS_VALUE".
15. Die RL Rohre, die mit der Trasse verbunden sind, können mit im Formular geöffnet werden oder mit
für alle Trassen im Filter.
16. Die RL Kabel, die mit der Trasse verbunden sind, können mit im Formular geöffnet werden oder mit
für alle Trassen im Filter.
17. Die RL Vermessungspunkte, mit denen der Verlauf der Trasse erzeugt wurde, können mit im Formular geöffnet werden oder mit
für alle Trassen im Filter.
18. Die Leistungspositionen, die zur Trasse gehören, können mit im Formular geöffnet werden oder mit
für alle Trassen im Filter.
