RL Abschluss

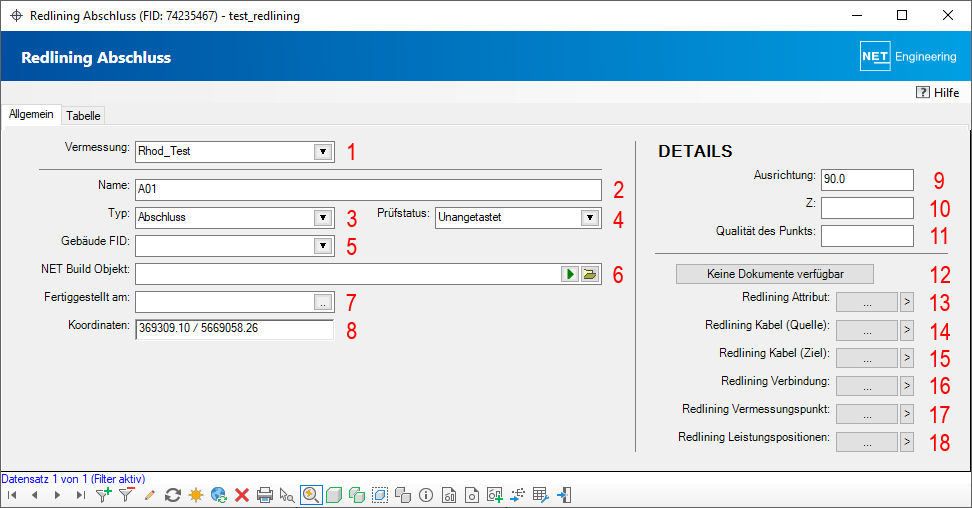

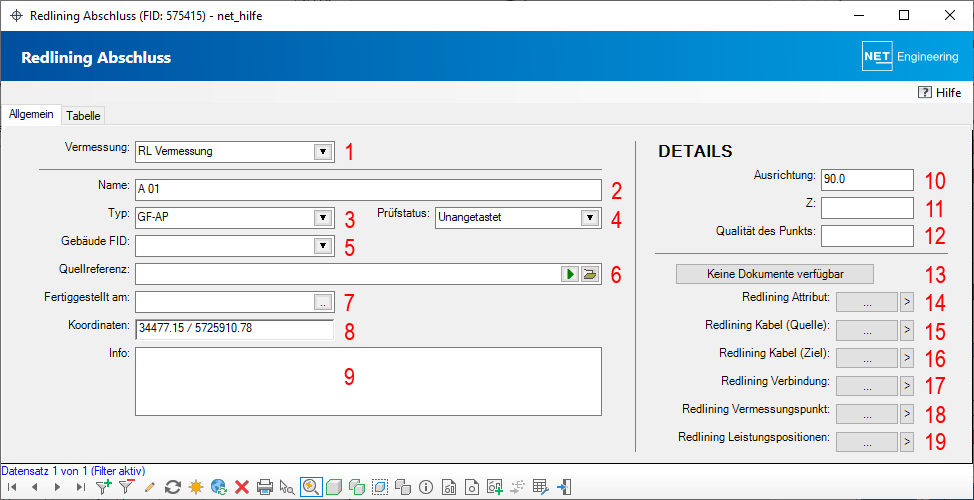

Im Formular des Redlining (RL) Abschluss werden die Attribute angezeigt, die dem Abschluss im NET BUILD zugeordnet wurden.

Es können außerdem die, zum Abschluss gehörenden, Objekte der jeweiligen Objektklasse geöffnet werden.


1. Der Name der Vermessung, mit welcher der Abschluss importiert wurde, wird angezeigt.
2. Der Name des Abschlusses wird angezeigt.
3. Der Typ des Abschlusses wird angezeigt oder kann aus der Auswahlliste gewählt werden.

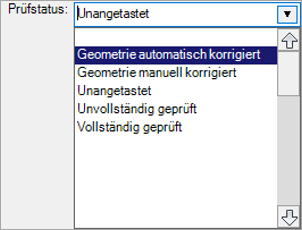

4. Der Prüfstatus wird angezeigt. Dieser kann manuell angepasst werden oder ändert sich automatisch, wenn die Geometrie des Abschlusses bearbeitet wurde.
5. Die FID des Gebäudes, dem der Abschluss zugeordnet ist, wird angezeigt.
6. Das entsprechende Objekt aus NET BUILD wird mit seiner URL angezeigt.
7. Das Datum der Fertigstellung, des Abschlusses im NET BUILD, wird angezeigt.
8. Die Koordinaten des Abschlusses werden angezeigt.
9. Die Ausrichtung des Punktes wird angezeigt.
10. Die Z-Koordinate des Punktes wird angezeigt.
11. Die Qualität des Punktes (aus der Vermessung) wird angezeigt.
12. Die Dokumentenverwaltung kann geöffnet und zum Abschluss gehörende Dateien verknüpft bzw. geöffnet werden.
13. Die RL Attribute, die dem Abschluss zugeordnet sind, können mit Redlining_Formulare_drei_Punkte_Button.png im Formular geöffnet werden oder mit Redlining_Formulare_f_r_alle_Objekte_im_Filter_Pfeil.png für alle Abschlüsse im Filter. Dabei handelt es sich um die Attribute aus NET BUILD wie z. B. "anzahl_gruben", "art", "offener_graben", "UID" und "WORKITEM_STATUS_VALUE".
14. Die RL Kabel, die an dem Abschluss starten, können mit Redlining_Formulare_drei_Punkte_Button.png im Formular geöffnet werden oder mit Redlining_Formulare_f_r_alle_Objekte_im_Filter_Pfeil.png für alle Abschlüsse im Filter.
15. Die RL Kabel, die an dem Abschluss enden, können mit Redlining_Formulare_drei_Punkte_Button.png im Formular geöffnet werden oder mit Redlining_Formulare_f_r_alle_Objekte_im_Filter_Pfeil.png für alle Abschlüsse im Filter.
16. Die RL Verbindung, die zu dem Abschluss gehören, können mit Redlining_Formulare_drei_Punkte_Button.png im Formular geöffnet werden oder mit Redlining_Formulare_f_r_alle_Objekte_im_Filter_Pfeil.png für alle Abschlüsse im Filter.
17. Der RL Vermessungspunkt, mit dem die Position des Abschlusses erzeugt wurde, kann mit Redlining_Formulare_drei_Punkte_Button.png im Formular geöffnet werden oder mit Redlining_Formulare_f_r_alle_Objekte_im_Filter_Pfeil.png für alle Abschlüsse im Filter.
18. Die Leistungspositionen, die zur Trasse gehören, können mit Redlining_Formulare_drei_Punkte_Button.png im Formular geöffnet werden oder mit Redlining_Formulare_f_r_alle_Objekte_im_Filter_Pfeil.png für alle Trassen im Filter.
