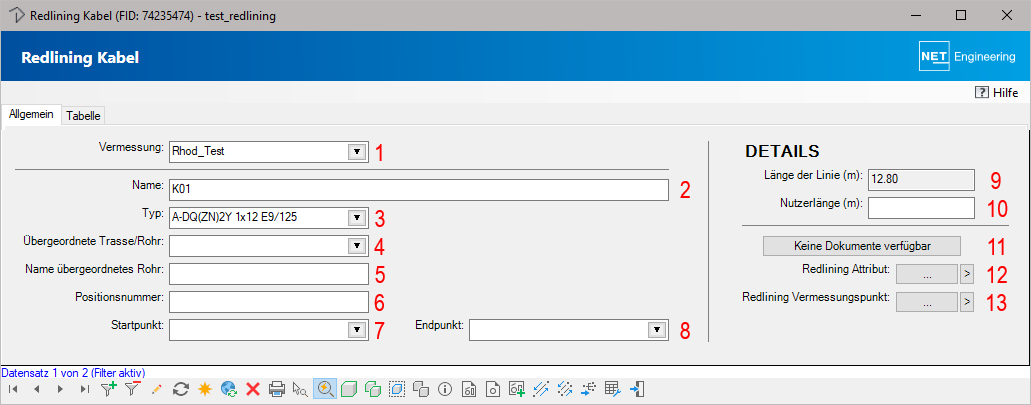

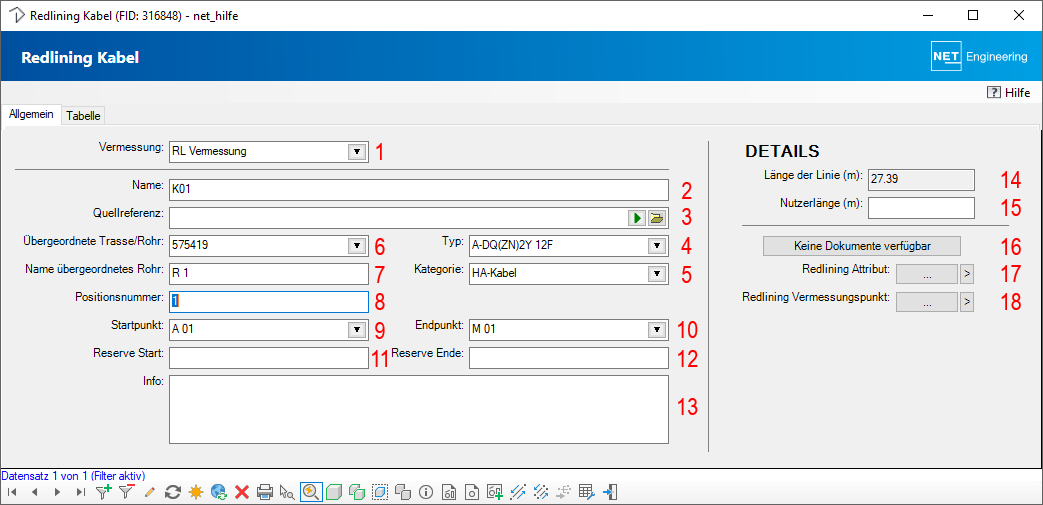

Im Formular des Redlining (RL) Kabel werden die Attribute angezeigt, die dem Kabel im NET BUILD zugeordnet wurden. Außerdem werden die Angaben zu Rohr und Trasse, dem das Kabel zugeordnet ist sowie Start- und Endpunkt angezeigt.
Es können außerdem die, zum Kabel gehörenden, Objekte der jeweiligen Objektklasse geöffnet werden.
1. Der Name der Vermessung, mit welcher das Kabel importiert wurde, wird angezeigt.
2. Der Name des Kabels wird angezeigt.
3. Der Typ des Kabels wird angezeigt oder kann aus der Auswahlliste gewählt werden.
4. Die FID der übergeordneten Trasse/Rohres, wird angezeigt.
5. Der Name des übergeordneten Rohres wird angezeigt.
6. Die Positionsnummer des übergeordneten Rohres wird angezeigt.
7. Der Punkt, an dem das Kabel startet, wird angezeigt.
8. Der Punkt, an dem das Kabel endet, wird angezeigt.
9. Die Länge der Linie wird angezeigt.
9. Die Nutzerlänge des Kabels wird angezeigt und kann geändert werden.
10. Die Dokumentenverwaltung kann geöffnet und zum Kabel gehörende Dateien verknüpft bzw. geöffnet werden.
12. Die RL Attribute, die dem Kabel zugeordnet sind, können mit im Formular geöffnet werden oder mit
für alle Kabel im Filter. Dabei handelt es sich um die Attribute aus NET BUILD wie z. B. "anzahl_gruben", "art", "offener_graben", "UID" und "WORKITEM_STATUS_VALUE".
13. Die RL Vermessungspunkte, mit denen die Position des Kabels erzeugt wurde, kann mit im Formular geöffnet werden oder mit
für alle Kabel im Filter.
