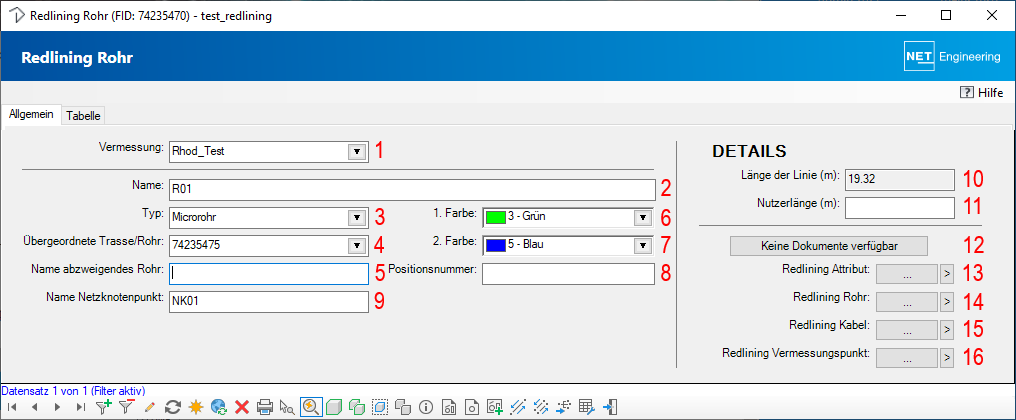

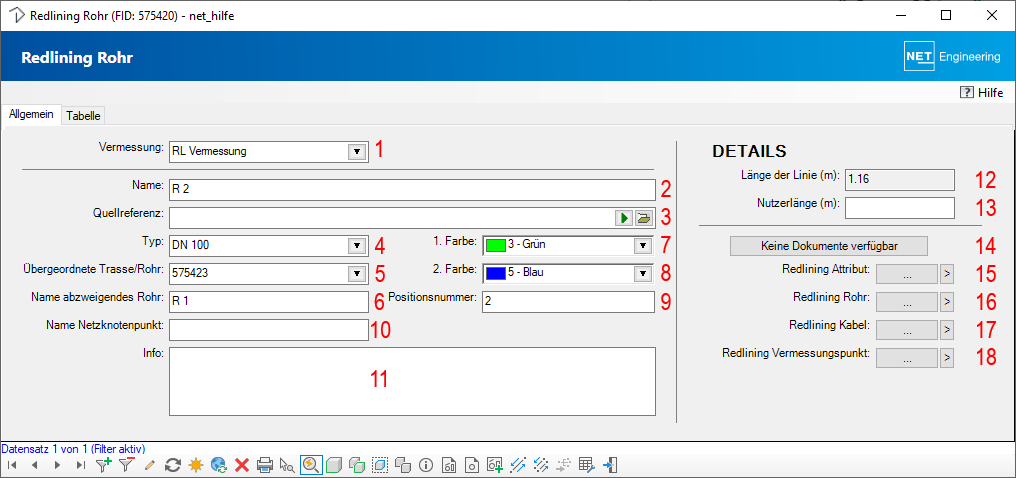

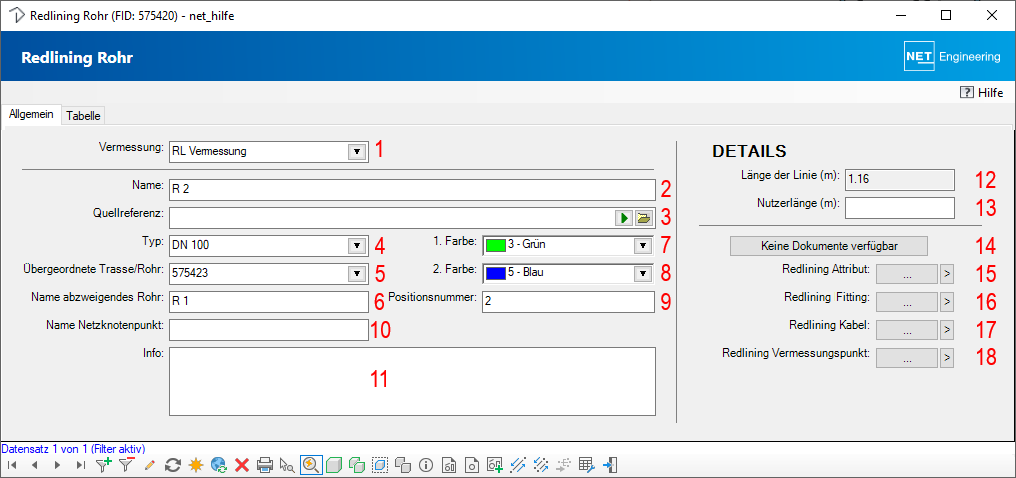

Im Formular des Redlining (RL) Rohres werden die Attribute angezeigt, die dem Rohr im NET Build zugeordnet wurden.
Es können außerdem die, zum Rohr gehörenden, Objekte der jeweiligen Objektklasse geöffnet werden.
1. Der Name der Vermessung, mit welcher das Rohr importiert wurde, wird angezeigt.
2. Der Name des Rohres wird angezeigt.
3. Der Typ des Rohres wird angezeigt oder kann aus der Auswahlliste gewählt werden.
4. Die FID der übergeordneten Trasse/Rohres, wird angezeigt.
5. Der Name des abzweigenden Rohres wird angezeigt.
6. Die erste Farbe des Rohres wird angezeigt.
7. Die zweite Farbe des Rohres wird angezeigt.
8. Die Positionsnummer des übergeordneten Rohres wird angezeigt.
9. Der Name des Netzknotenpunktes wird angezeigt.
10. Die Länge der Linie wird angezeigt.
11. Die Nutzerlänge des Rohres wird angezeigt und kann geändert werden.
12. Die Dokumentenverwaltung kann geöffnet und zum Rohr gehörende Dateien verknüpft bzw. geöffnet werden.
13. Die RL Attribute, die dem Rohr zugeordnet sind, können mit im Formular geöffnet werden oder mit
für alle Rohre im Filter. Dabei handelt es sich um die Attribute aus NET BUILD wie z. B. "anzahl_gruben", "art", "offener_graben", "UID" und "WORKITEM_STATUS_VALUE".
14. Die RL Rohre, die mit dem Rohr verbunden sind, können mit im Formular geöffnet werden oder mit
für alle Rohre im Filter.
15. Die RL Kabel, die mit dem Rohr verbunden sind, können mit im Formular geöffnet werden oder mit
für alle Rohre im Filter.
16. Die RL Vermessungspunkte, mit denen die Position des Rohres erzeugt wurde, kann mit im Formular geöffnet werden oder mit
für alle Rohre im Filter.
