Export nach NET Build

Gebiete, die im NET Engineering geplant wurden, können mit Hilfe der Funktion "Export nach NET Build" überführt werden.

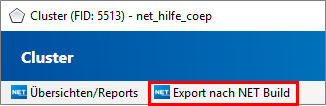

Gestartet wird der Export im Formular Cluster über den Menüeintrag "Export nach NET Build".

Cluster_NET_Build_Menüeintrag_Export nach NET Build.png

Der Export kann direkt gestartet oder vorher eine Validierung durchgeführt werden.

Export

Der Export kann in der Auswahlliste gewählt werden.

Cluster_NET_Build_Menüeintrag_Export nach NET Build_Export_starten.png

Es öffnet sich folgender Dialog:

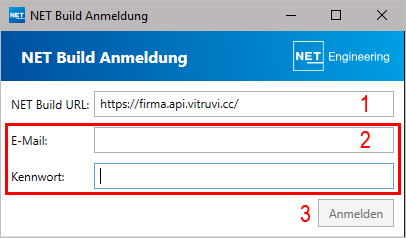

NET Build Push_Dialog_anmelden.png

1. Die URL zu NET Build. Die URL zum Abruf der Daten muss nach dem Schema "https://[Ihre_NET_BUILD_INSTANZ].api.vitruvi.cc" angegeben werden.
2. Die Anmeldedaten (E-Mailadresse und Kennwort) müssen eingegeben werden.
3. Starten der Anmeldung.

Anschließend öffnet sich die NET Build Synchronisation:

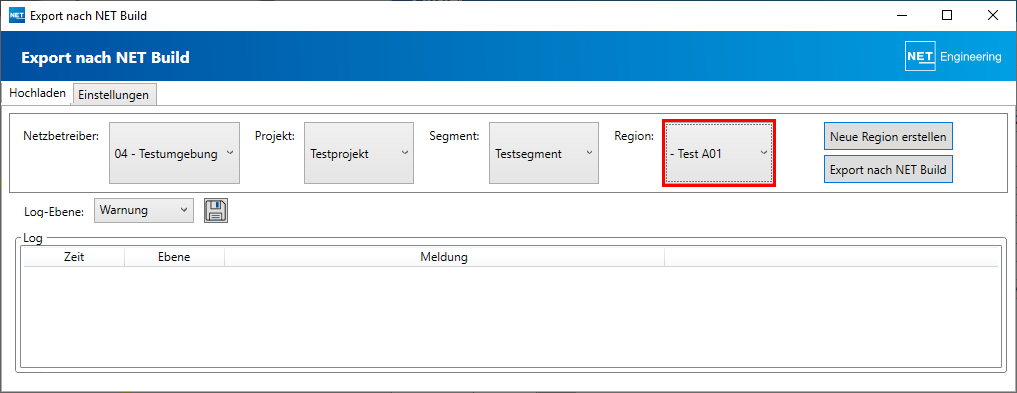

Export nach NET Build_Hochladen_leer.png

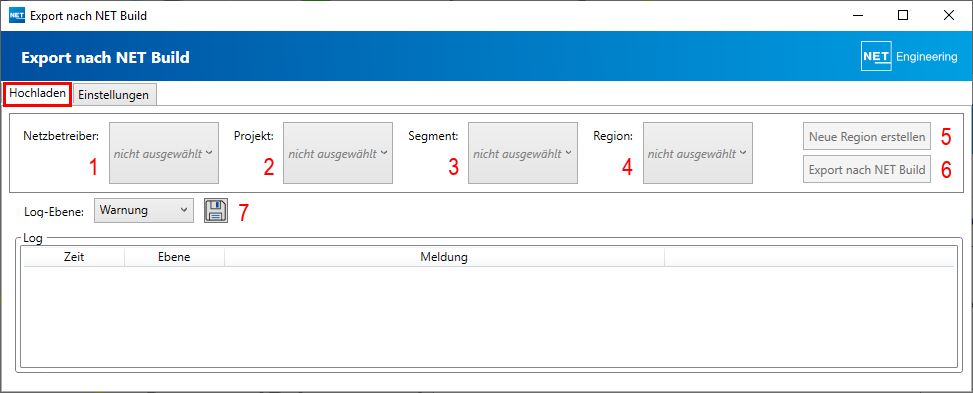

Auf der Registerkarte "Hochladen" sind folgende Angaben erforderlich:

1. Netzbetreiber
2. Projekt
3. Segment: Teil-Projekt
4. Region: Teil-Gebiet

Diese Angaben entsprechen der jeweiligen Konfiguration in NET Build

5. Hier kann eine neue Region in NET Build erstellt werden.
6. Der Export nach NET Build wird gestartet.
7. Der Verlauf des Exports kann angezeigt werden und die Log-Datei kann gespeichert werden.

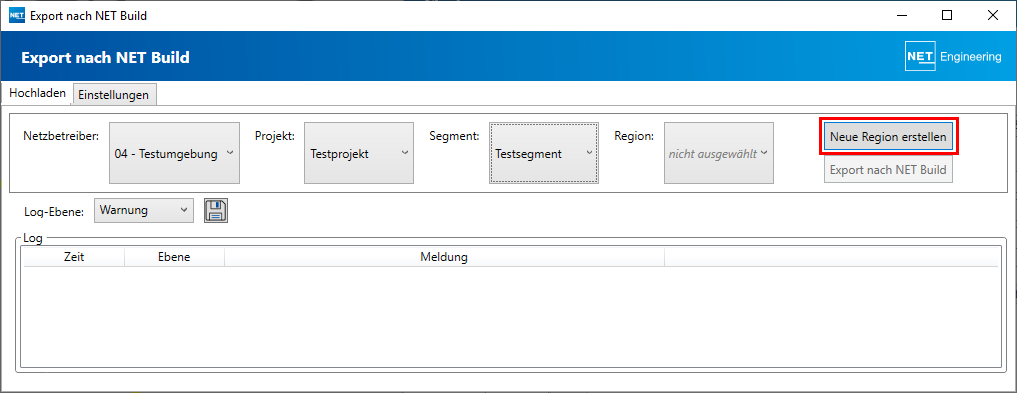

Wenn es keine Region im gewählten Gebiet gibt, muss diese neu erstellt werden:

Export nach NET Build_Hochladen_leer_Region erstellen.png

Es öffnet sich folgender Dialog:

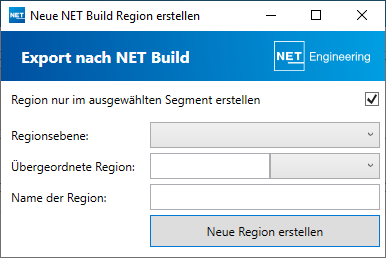

Export nach NET Build_Region erstellen_leer.png

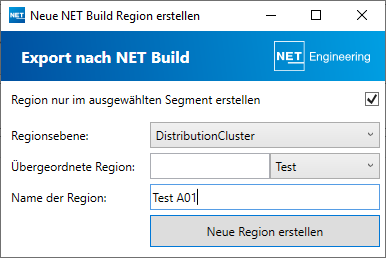

Bei der Regionsebene kann gewählt werden, für welche Ebene die Region angelegt werden soll. Regionsebenen können sein:

  • Bundesland
  • Stadt
  • Verteil-Cluster
  • POP-Zone
  • NVT-Zone

In der übergeordneten Region (Parent Region) wird festgelegt, unterhalb welcher Region die neu erstellte Region erzeugt wird. Bleibt das Feld leer, wird die Region auf der ersten Ebene erzeugt.

Mit Klick auf das Kontrollkästchen "Region nur im ausgewählten Segment erstellen" wird die neue Region nur im gewählten Segment erstellt.

Wurden alle Informationen erfasst, kann das Gebiet erstellt werden:

Export nach NET Build_Region erstellen_gefüllt.png

Eine Meldung bestätigt, dass die Region erzeugt wurde.

Export nach NET Build_Region erstellen_Info_Region erstellt.png

Die neu erstellte Region kann nun ausgewählt werden.

Export nach NET Build_Hochladen_gefüllt.png

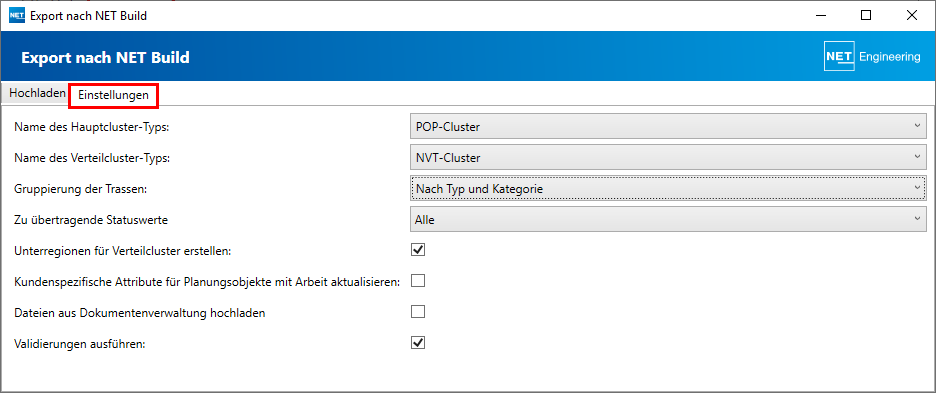

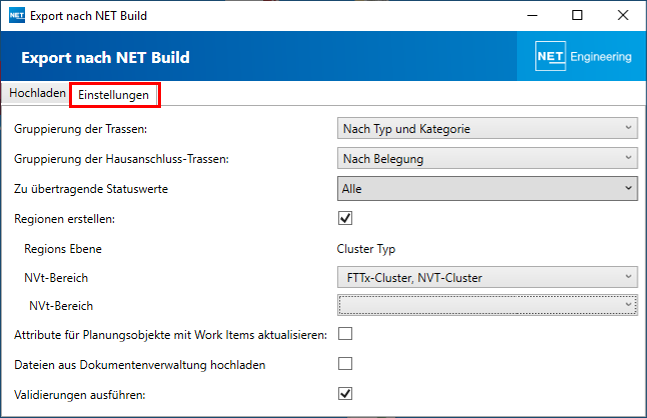

Auf der Registerkarte Einstellungen können die Clustertypen gewählt werden.

Außerdem ist es möglich, je Verteilcluster, welcher nach NET Build übertragen wird, automatisch einen Unterregion zu erstellen.

Es können kundenspezifische Attribute aktualisiert, Dateien aus der Dokumentenverwaltung hochgeladen und Validierungen ausgeführt werden.

NET Build Push_Synchronisation_Reg_Einstellungen_neu.png

Der Start erfolgt mit dem Button Export nach NET Build_Button.png

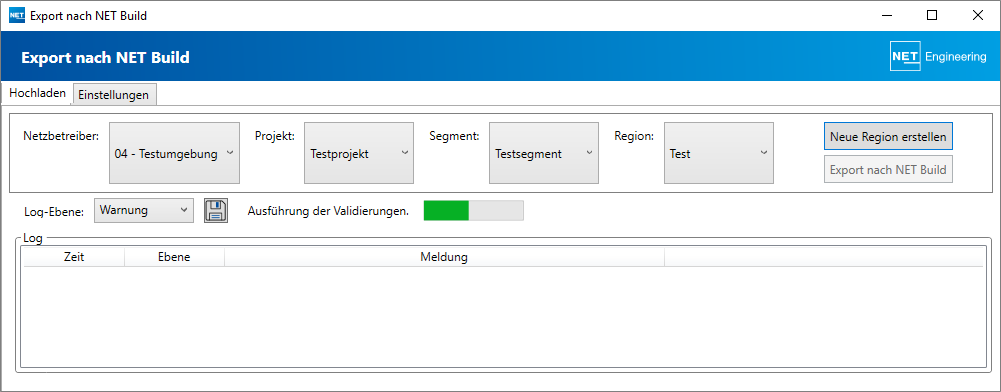

Export nach NET Build_Hochladen_Export gestartet.png

Die Arbeitsschritte werden entsprechend angezeigt.

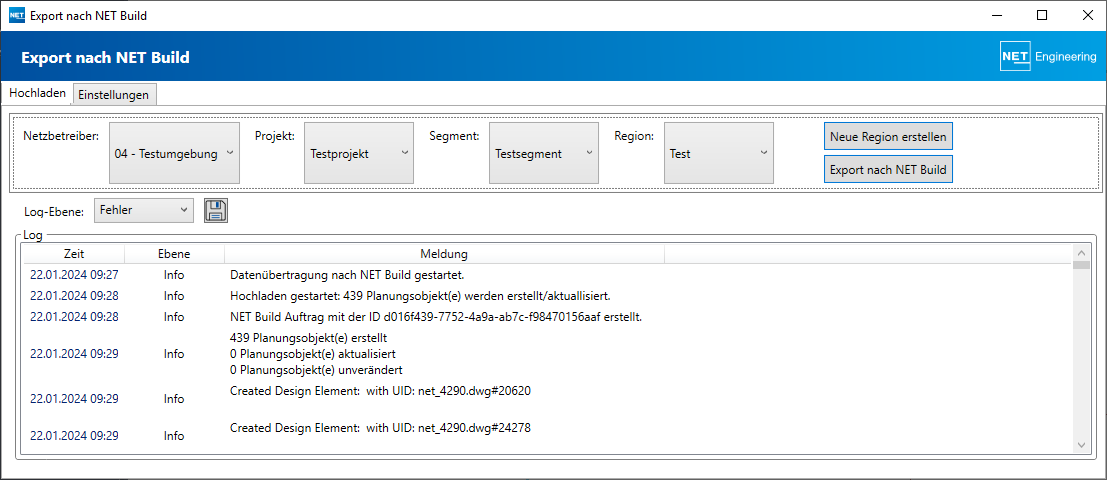

Export nach NET Build_Hochladen_Export beendet.png

Das exportierte Gebiet wird in NET Build dargestellt und kann bearbeitet werden:

NET Build Push_Ergebnis.png

Validierung

Die Validierung kann in der Auswahlliste gewählt werden.

Export nach NET Build_Validierung_starten.png

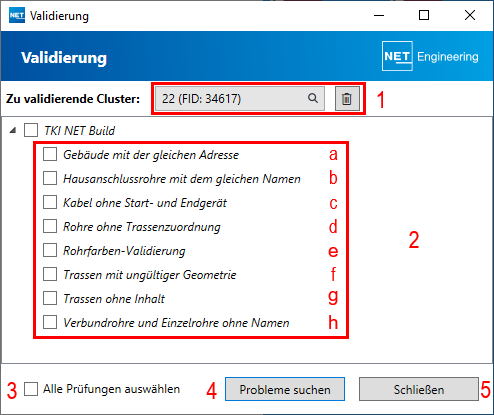

Es öffnet sich folgender Dialog:

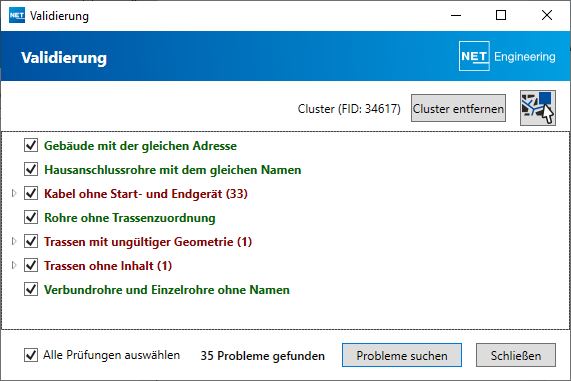

Export nach NET Build_Validierung_Dialog leer.png

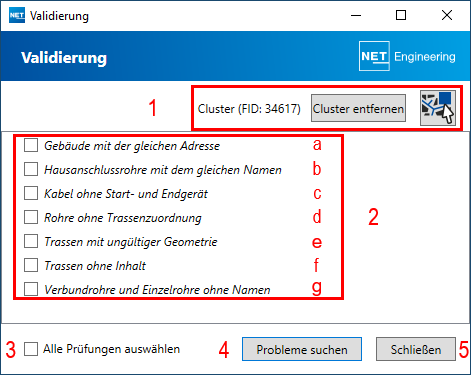

1. Das gewählte Cluster wird angezeigt, kann als Auswahl entfernt und ein neues Cluster in der Grafik gewählt werden.
2. Verschiedene Prüfungen können einzeln gewählt werden. a) Es erscheint eine Warnung, wenn es Gebäude mit der gleichen Adresse gibt. Auch die Anzahl der Gebäude mit gleicher Adresse wird angezeigt.

b) Es erscheint eine Warnung, wenn es Hausanschlussrohre mit dem gleichen Namen gibt. Auch die Anzahl der Hausanschlussrohre mit gleichem Namen wird angezeigt.
c) Es wird überprüft, ob das Kabel mit nur einem oder gar keinem Gerät verbunden ist.
d) Rohre, die keiner Trasse zugeordnet sind, werden aufgelistet und mit ihrem Name angezeigt. Hat das Rohr keinen Name, wird die FID angezeigt.
e) Diese prüft, ob es Trassen mit ungültiger Geometrie gibt, die nach NET Build übertragen werden sollen. Für jede betroffene Trasse wird eine Validierungsmeldung angezeigt.
f) Diese Validierung prüft, ob es Trassen ohne Rohr und Kabel gibt.
g) Diese Validierung prüft, ob versucht wird, Verbundrohre/Einzelrohre ohne Namen zu übertragen.

3. Alle Prüfungen können mit einem Klick gewählt werden.
4. Die Suche der Probleme kann gestartet werden.
5. Die Validierung kann geschlossen werden.

Wurden Probleme gefunden, werden diese durch Rotfärbung der jeweilige Prüfung angezeigt. Bei grün markierten Prüfungen ist kein Fehler aufgetreten.

Export nach NET Build_Validierung_Dialog_Ergebnis.png

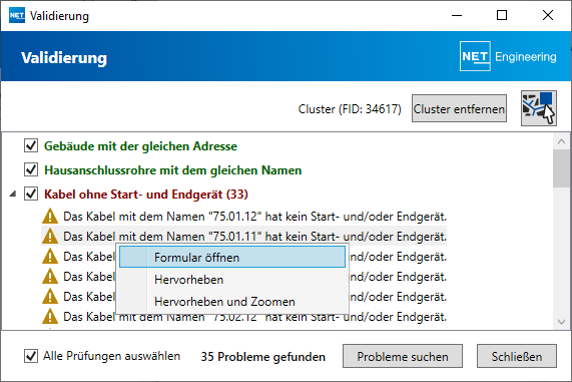

Klappt man die Prüfung auf, werden alle gefundenen Fehler angezeigt. Über das Kontextmenü kann zu jedem fehlerhaften Objekt das Formular geöffnet oder es in der Grafik hervorgehoben werden.

Export nach NET Build_Validierung_Dialog_Ergebnis_prüfen.png
