Voraussetzungen für einen Export nach GIS-Nb in NET Engineering

Damit ein Export nach GIS-Nb durchgeführt werden kann, muss das entsprechende Modul im Infrastructure Administrator aktiviert sein. Des Weiteren sollten Sie über genügend Punkte in ihren Gebietslizenzen verfügen, wie Sie diese Punkte bestellen und einsehen können finden Sie hier.

In diesem Beitrag wird erläutert, wie Sie das/die benötigten Module aktivieren und die neuen Layer im Darstellungsmodell sichtbar machen.

Aktivierung des GIS-Nb Moduls

  1. Öffnen Sie den Infrastructure Administrator, dies können Sie wie folgt tun:
    1. Start Menu:
      Bis Map 3D 2022:

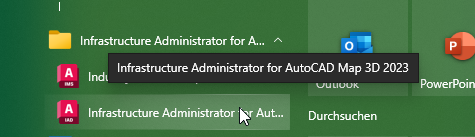

      Mit Map 3D 2023 wurde der Start Menü-Eintrag des Infrastructure Administrators verschoben, weg von Autodesk nach Infrastruktur Administrator:infra_admin_2023_start.png

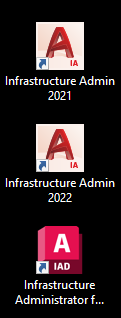

    2. Doppelklicken Sie auf die Desktop Verknüpfung:
    3. Aus dem Windows Explorer heraus: "C:\Program Files\Autodesk\Autodesk Infrastructure Administrator Version\bin\Autodesk.InfrastructureAdministrator.exe"
      Version entspricht der Autodesk-Version.
  2. Öffnen Sie das Projekt oder erstellen Sie ein Neues.
    Dateibasierte Projekte öffnen

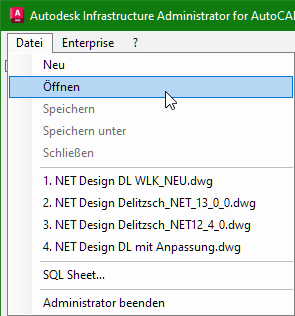

    1. Klicken Sie auf "Öffnen" oder wählen Sie im Menü "Datei" den Punkt "Öffnen":
      administrator_dateibasiertes_projekt_oeffnen.png administrator_dateibasiertes_projekt_oeffnen_menu.png
    2. Wählen Sie im sich öffnenden Dateibrowser die Projektdatei, welche Sie öffnen möchten und klicken Sie auf "Öffnen".
    Datenbankbasierte Projekte öffnen

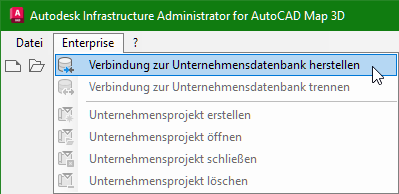

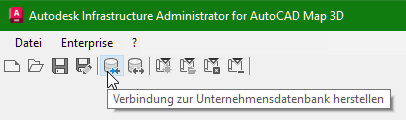

    1. Klicken Sie auf "Verbindung zur Unternehmensdatenbank herstellen" oder im Menü "Enterprise" den Punkt "Verbindung zur Unternehmensdatenbank herstellen"
      administrator_datenbank_projekt_oeffnen.png administrator_datenbank_projekt_oeffnen_menu.png

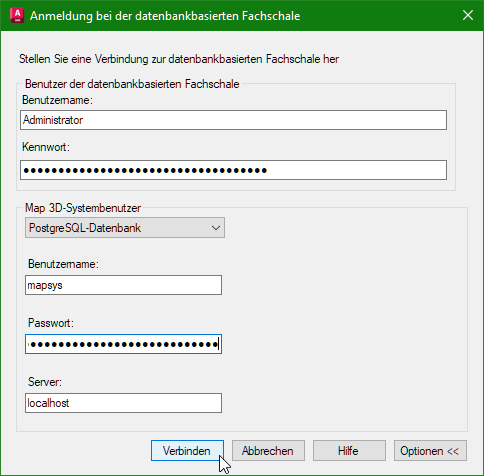

    2. Im nächsten Fenster, geben Sie einen Map 3D Fachschalenadministrator an. Überprüfen Sie unter "Optionen" , ob die Verbindungsdaten korrekt sind und ein Map 3D Systembenutzer zur Verbindung verwendet wird. Klicken Sie anschließend auf "Verbinden".

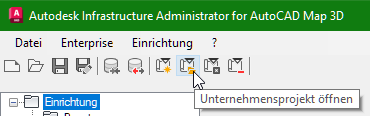

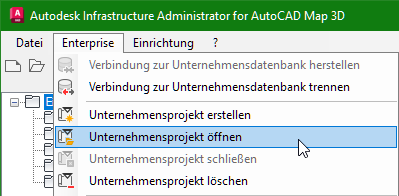

    3. Verwenden Sie bitte den Button "Unternehmensprojekt öffnen" (die Schriftrolle mit dem sich öffnenden Ordner) oder das Menü "Enterprise". Klicken Sie dort auf den Eintrag "Unternehmensprojekt öffnen".
      admin_oeffne_datenbankprojekt.png admin_oeffne_datenbankprojekt_menu.png
    4. Im Dialog "Unternehmensprojekt öffnen" wählen Sie das gewünschte Projekt und klicken auf "Öffnen".

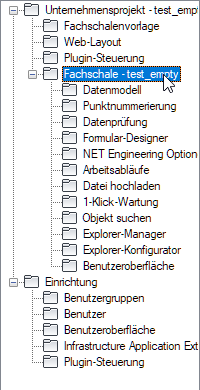

  3. Klicken Sie nun im Baum auf der linken Seite des Fensters auf den zutreffenden Fachschalennamen.

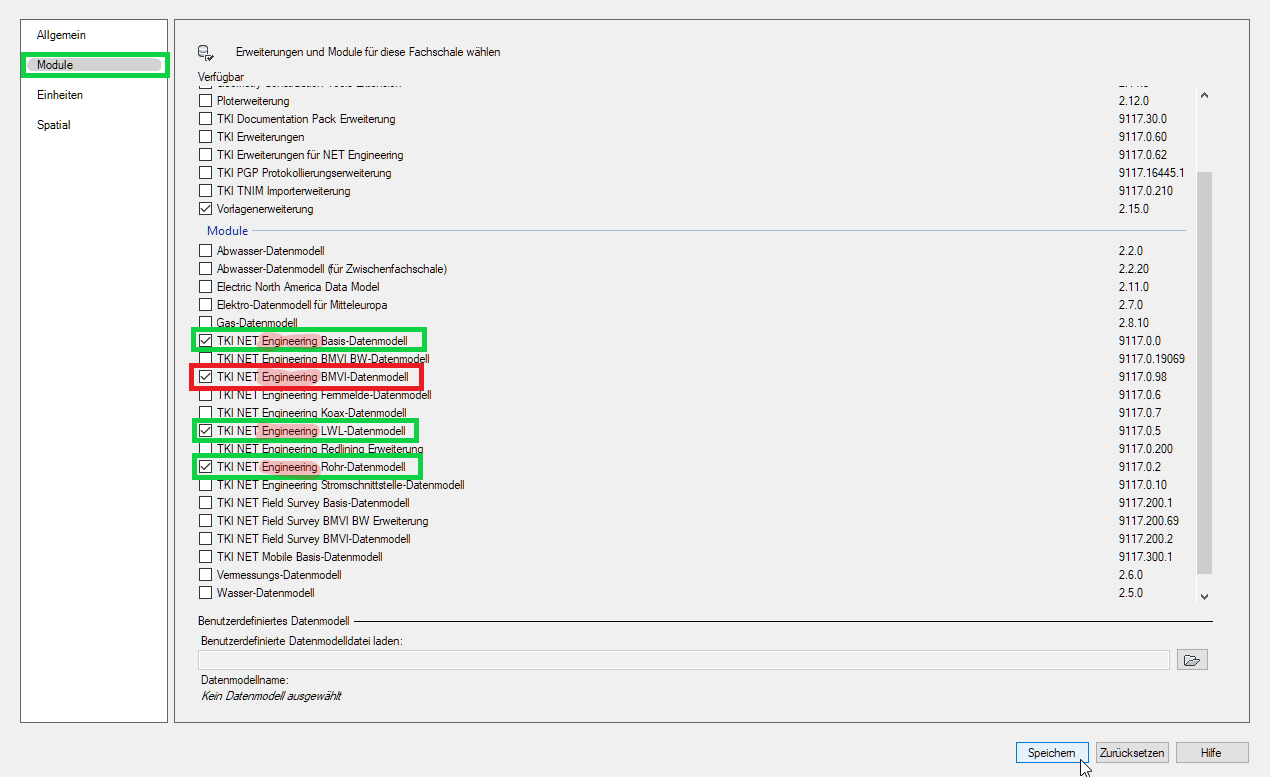

  4. Das Fenster ist nun im rechten Bereich noch einmal unterteilt. Klicken Sie in dem linken Bereich auf "Module". Prüfen Sie, dass es sich um ein NET Engineering Projekt handelt und aktivieren Sie, falls nicht bereits aktiviert, das Modul "TKI NET Engineering BMVI-Datenmodell". Sollten die Module "TKI NET Engineering Rohr-Datenmodell" oder "TKI NET Engineering LWL-Datenmodell" nicht aktiviert sein, erscheint eine Warnung und Sie können diese zusätzlich aktivieren. Bitte beachten Sie, dass diese Module für einen erfolgreichen Export erforderlich sind.
    Wenn Sie etwas an der Konfiguration geändert haben, verwenden Sie den Button "Speichern".

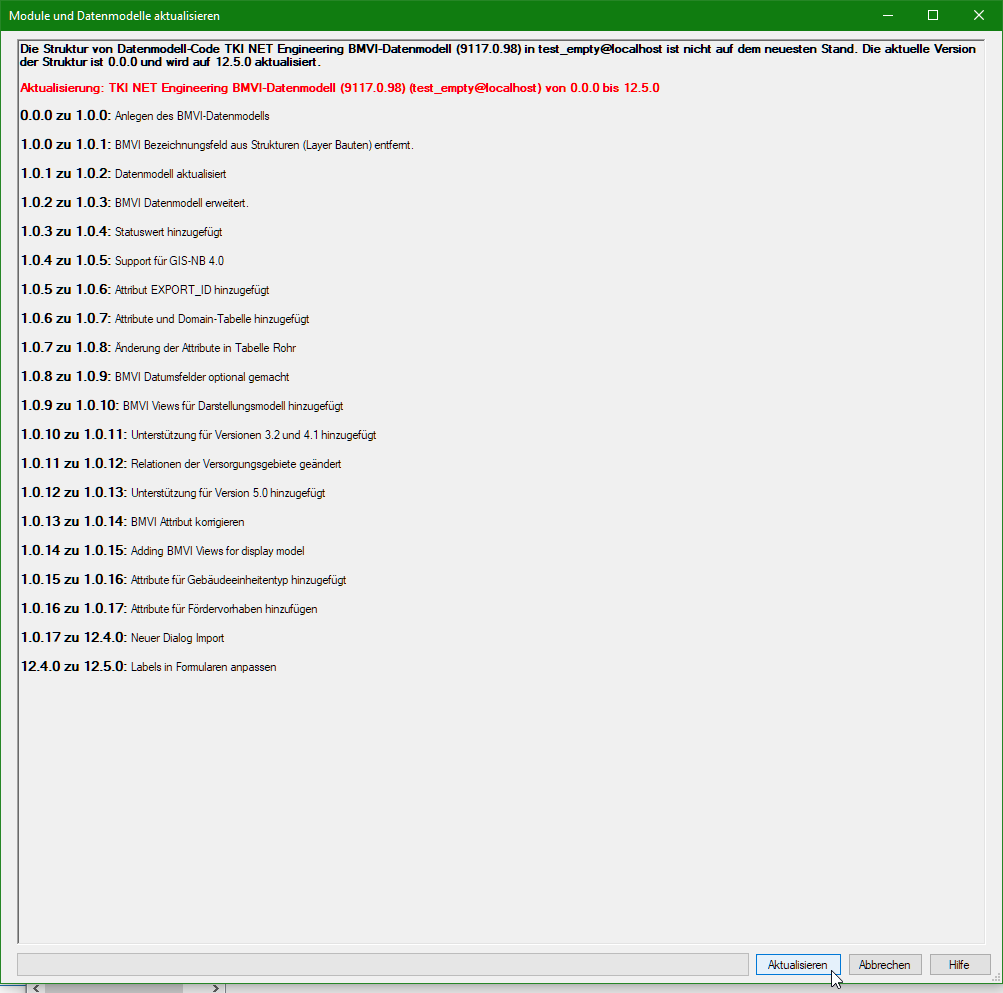

  5. Führen Sie die Datenmodell Aktualisierung durch, die nach dem Speichern erscheint.
  6. Schließen Sie nach dem Ende des Datenmodellupdates den Dialog und führen Sie eine 1-Klick-Wartung durch.

Hinzufügen der GIS-Nb spezifischen Layer zum Darstellungsmodell

  1. Öffnen Sie das Projekt/die Zeichnung mit dem aktivierten Modul im AutoCAD Map 3D.
    Wichtig: Handelt es sich um eine Zeichnungsdatei, dann nutzen Sie entweder den "Öffnen" Dialog in Map 3D oder ziehen Sie diese via Drag and Drop in das Map 3D Fenster.

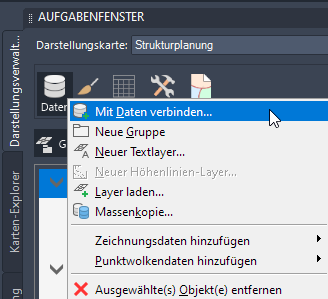

  2. Wenn die Zeichnung geöffnet ist, klicken Sie auf die Datentonne und dort auf "Mit Daten verbinden"

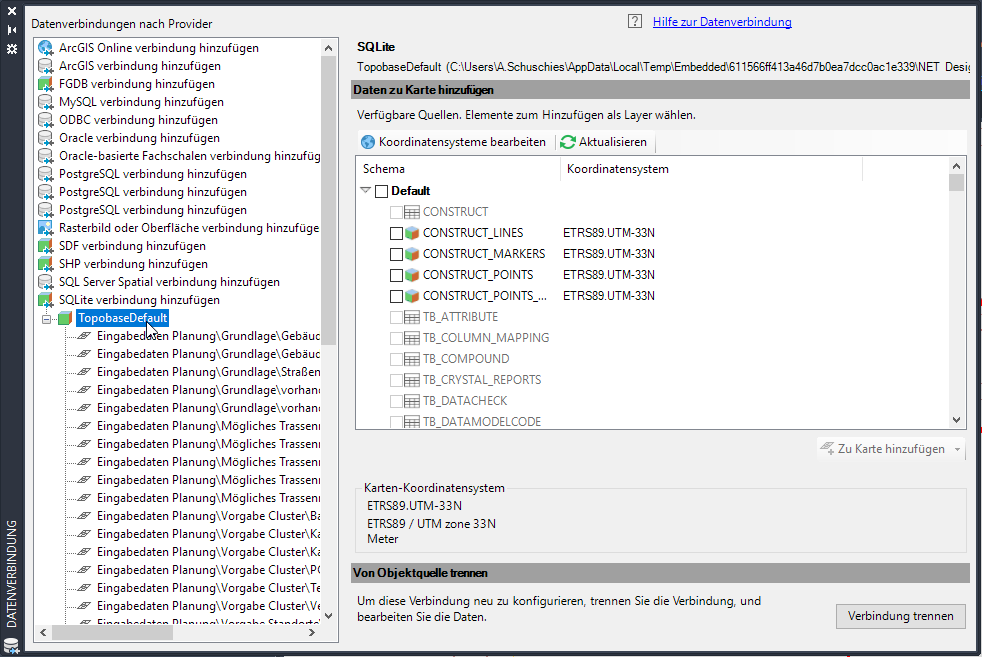

  3. Suchen Sie im linken Bereich nach der bereits vorhandenen Verbindung "Topobase" topobase_default.png
  4. Scrollen Sie nun im rechten Bereich des Fensters zu den Layern TC_BMVI_XX und haken die folgenden Layer an:
    1. TC_BMVI_EXPANSION_AREA > GIS NB Ausbaugebiet BFP
    2. TC_BMVI_FOREIGN_AREA > GIS NB Ausbaugebiet Fremd
    3. TC_BMVI_MARKET_SURVEY > GIS NB Markterkundungsgebiet
    4. TC_BMVI_POLITICAL_AREA > GIS NB Antragsteller
    5. TC_BMVI_SUPPLY_AREA > GIS NB Versorgungsgebiet
    6. TC_BMVI_WHITE_SPOT > GIS NB Weisse Flecken
    Die Layer TC_BMVI_M_XXX können aktiviert werden, wenn Sie Gebäude, Trassen oder Cluster nach GIS-Nb spezifischen Attributen stilisieren wollen.
  5. Klicken Sie danach auf "Zu Karte hinzufügen".
  6. Gestalten Sie nun die Layer in Ihrem Darstellungsmodell, so wie Sie sie benötigen. Hinweise dazu finden Sie hier.

Der Layer GIS NB Antragsteller

Es muss ein Polygon vom Typ GIS NB Antragsteller vorhanden sein. Der Export nach GIS-Nb wird über den Layer GIS NB Antragsteller gestartet. Deshalb muss ein solches Polygon vorhanden sein. Es benötigt auch eine gültige Geometrie, da nur die Objekte, die innerhalb dieser Geometrie liegen exportiert werden.
