NET Maps ist Bestandteil von NET Cloud und ermöglicht gezielte Auskünfte zu ausgewählten Projektgebieten. Über sogenannte Plots können Nutzer Karteninformationen zur Glasfaserinfrastruktur in bestimmten Regionen abrufen.

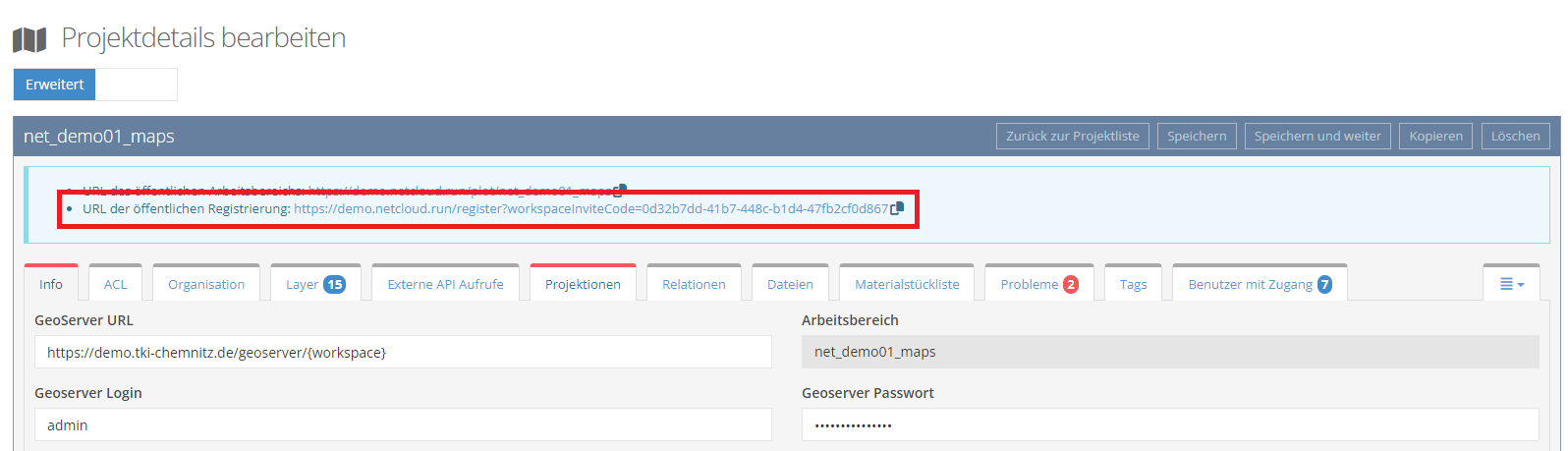

Der Zugang zu NET Maps wird durch den jeweils zuständigen Netzbetreiber bereitgestellt. Dieser veröffentlicht entweder einen Registrierungslink auf seiner Website oder sendet ihn interessierten Nutzern auf Anfrage direkt zu.
Registrierung

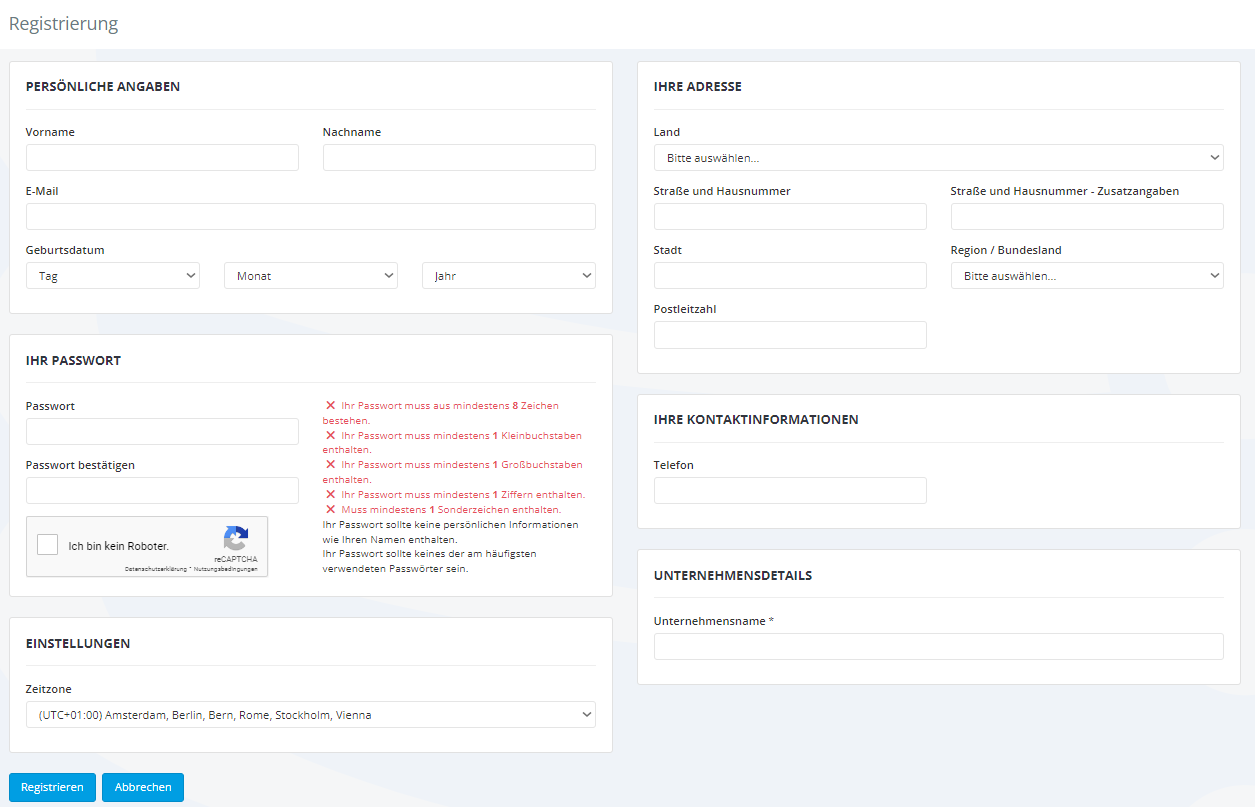

Klicken Sie auf den Registrierungslink und füllen Sie alle relevanten Informationen aus. Legen Sie ein Passwort fest.
Anschließend erhalten Sie eine E-Mail zur Bestätigung Ihrer E-Mail-Adresse. Nachdem die Registrierung geprüft und bestätigt wurde, erhalten Sie eine Willkommens-E-Mail mit der Bestätigung der erfolgreichen Registrierung. Sie können nun über die NET Maps-Instanz des jeweiligen Netzbetreibers auf NET Maps zugreifen. Nach der erfolgreichen Anmeldung gelangen Sie in die Kartenansicht des jeweiligen Netzbetreibers.
Sollten Sie Ihr Passwort vergessen haben, fordern Sie über die Anmeldeseite ein neues Passwort an. Daraufhin erhalten Sie eine E-Mail mit einem Link zur neuen Passwortvergabe.
Erstellung der Kartenauskünfte
Nachdem Sie das gewünschte Gebiet (siehe dazu Suche von Adressen) gefunden haben, können Sie dort ein Kartenblatt erstellen.

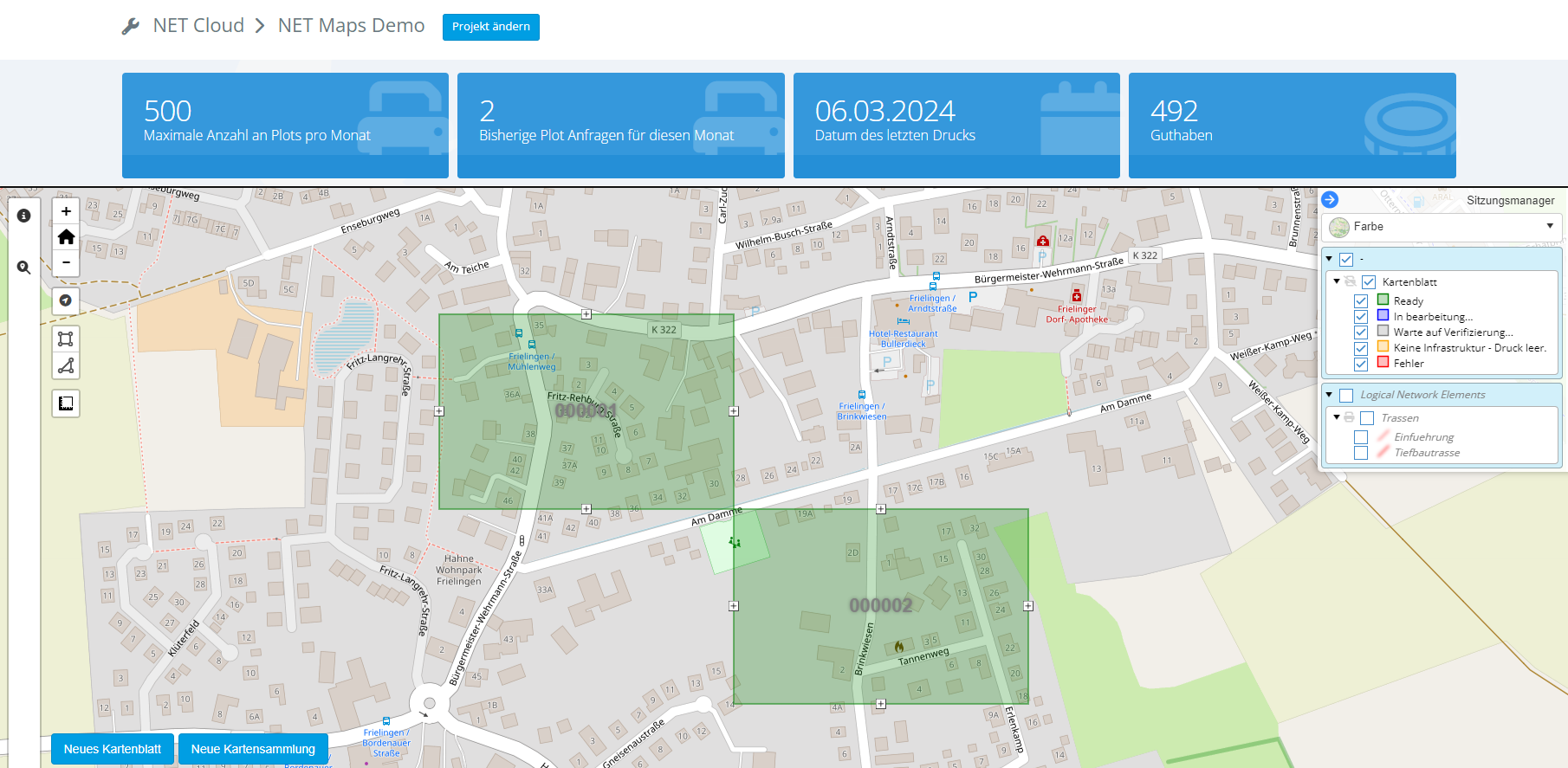

Hierfür klicken Sie entweder auf bereits eingetragene Kartenausschnitte (grüne Rechtecke in der Karte) oder wählen selbst einen Bereich aus, der zum Kartenblatt werden soll.
Schritt 1: Neues Projekt anlegen

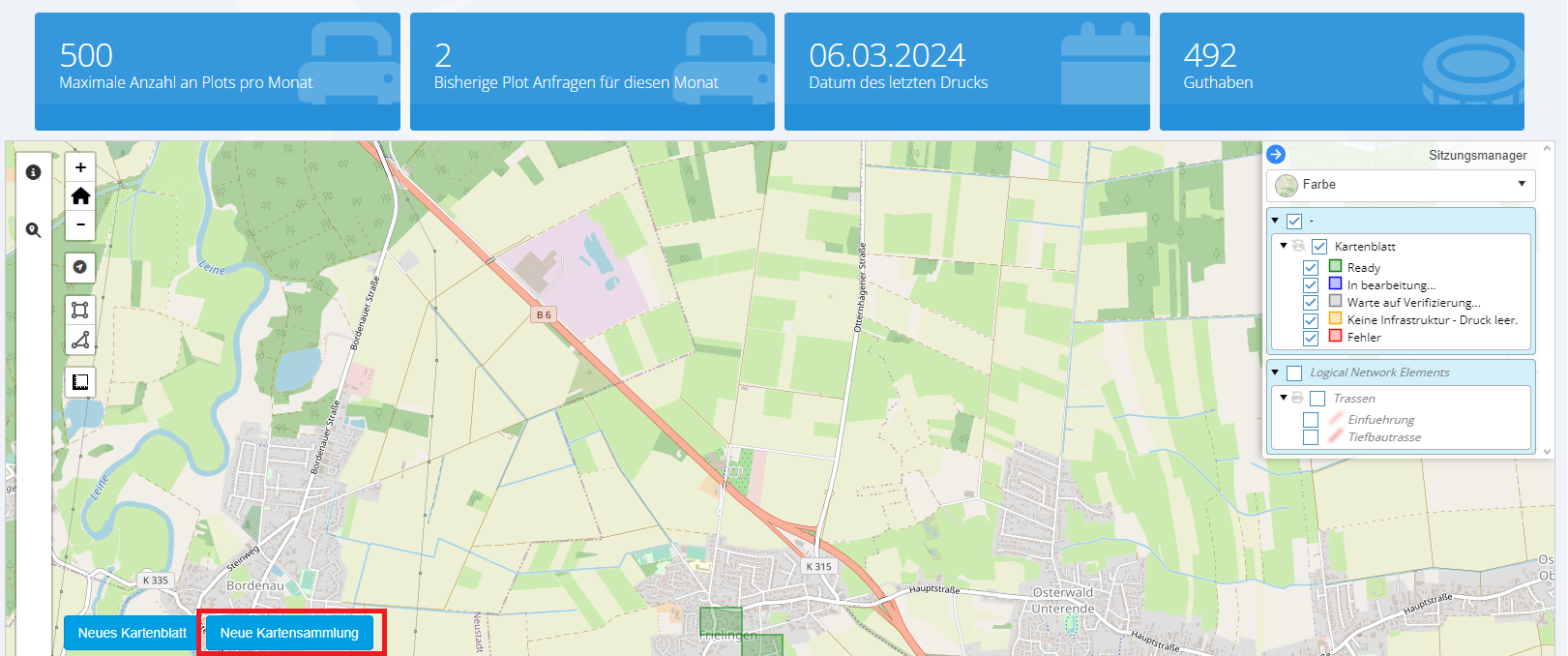

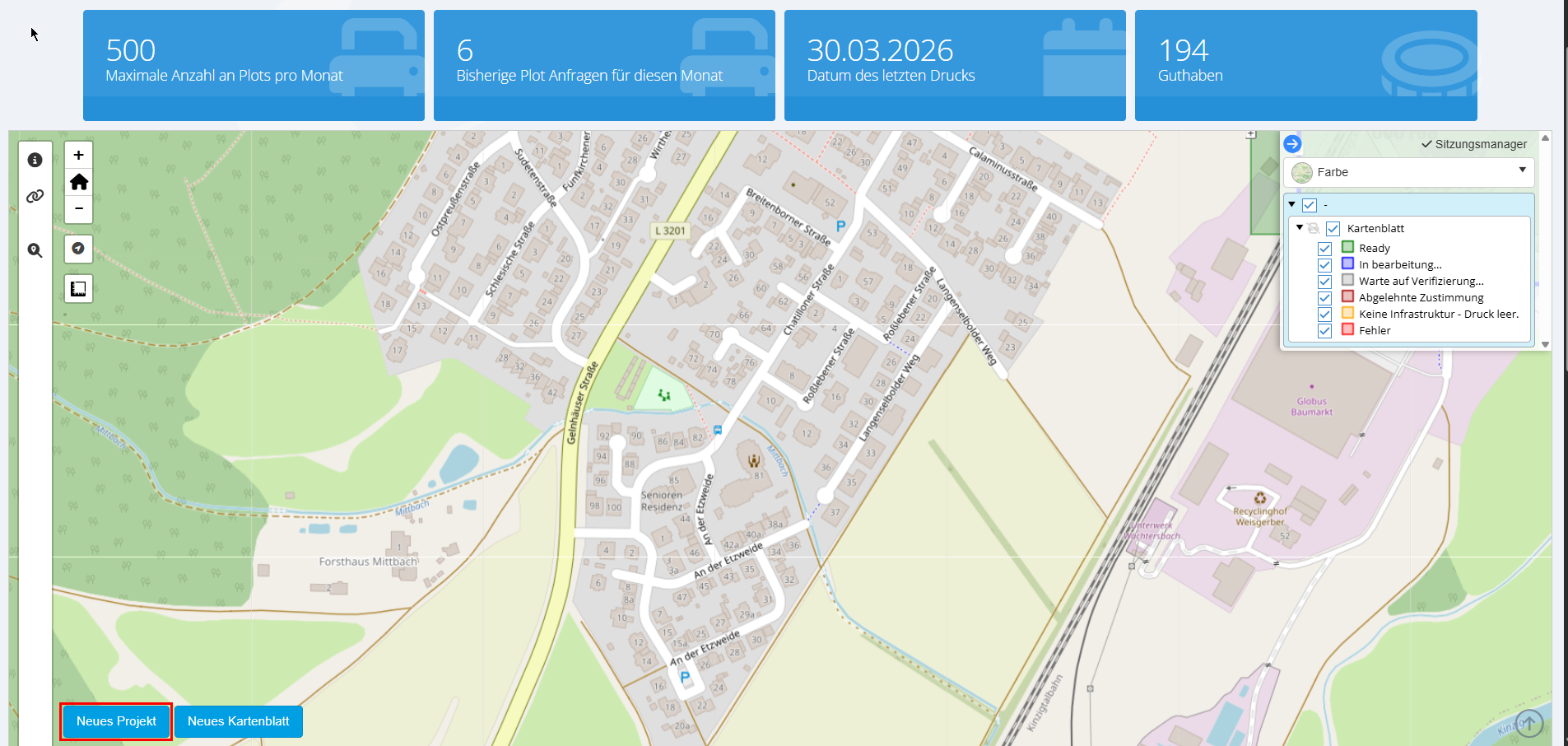

Klicken Sie auf „Neues Projekt" in der unteren linken Ecke der Karte.

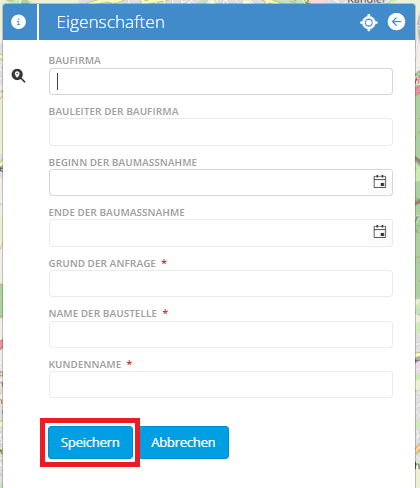

Anschließend öffnet sich ein Formular zur Beschreibung der Kartensammlung. Füllen Sie dieses aus und sichern Sie die Eingaben über „Speichern".
Schritt 2: Neues Kartenblatt erstellen

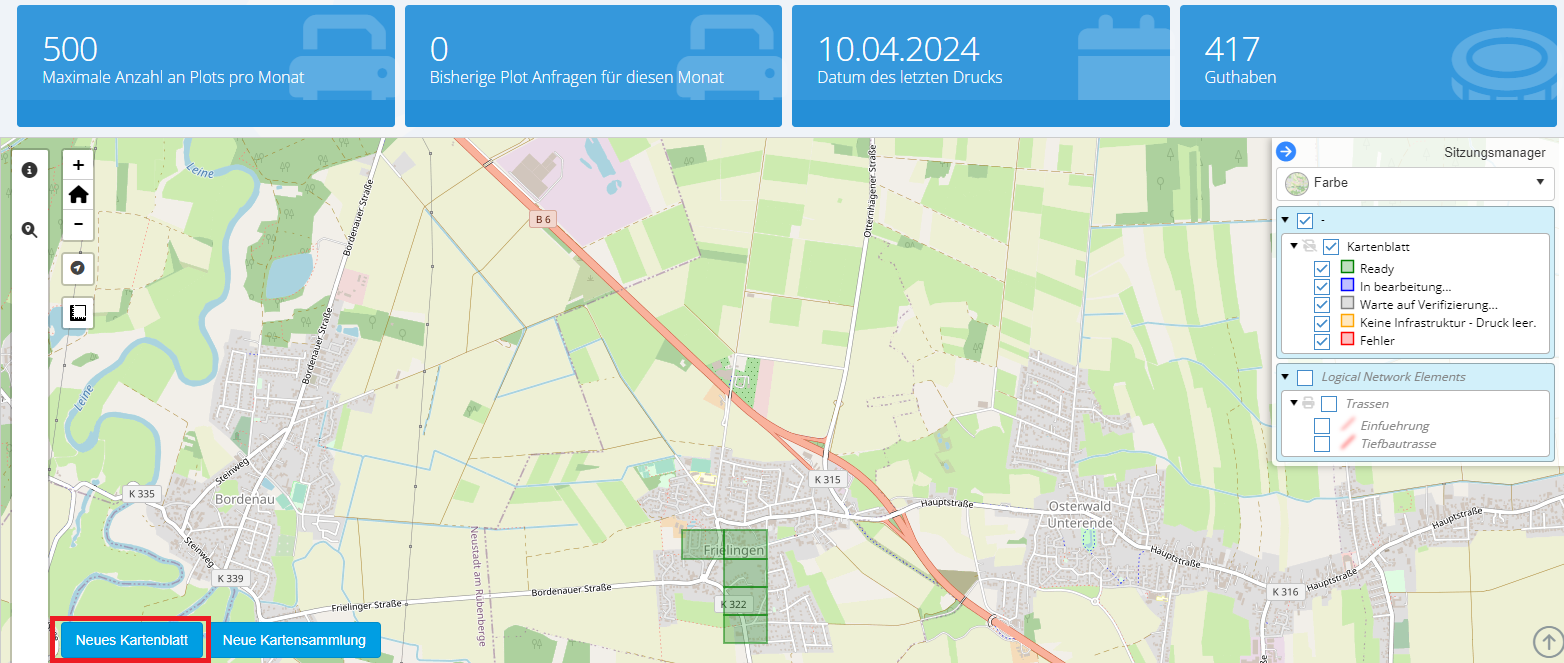

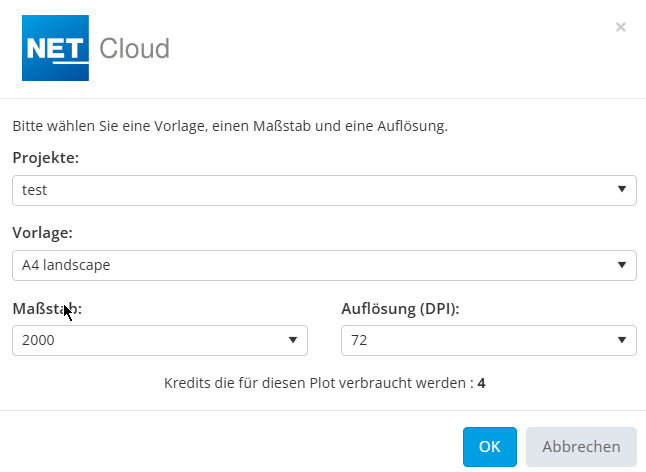

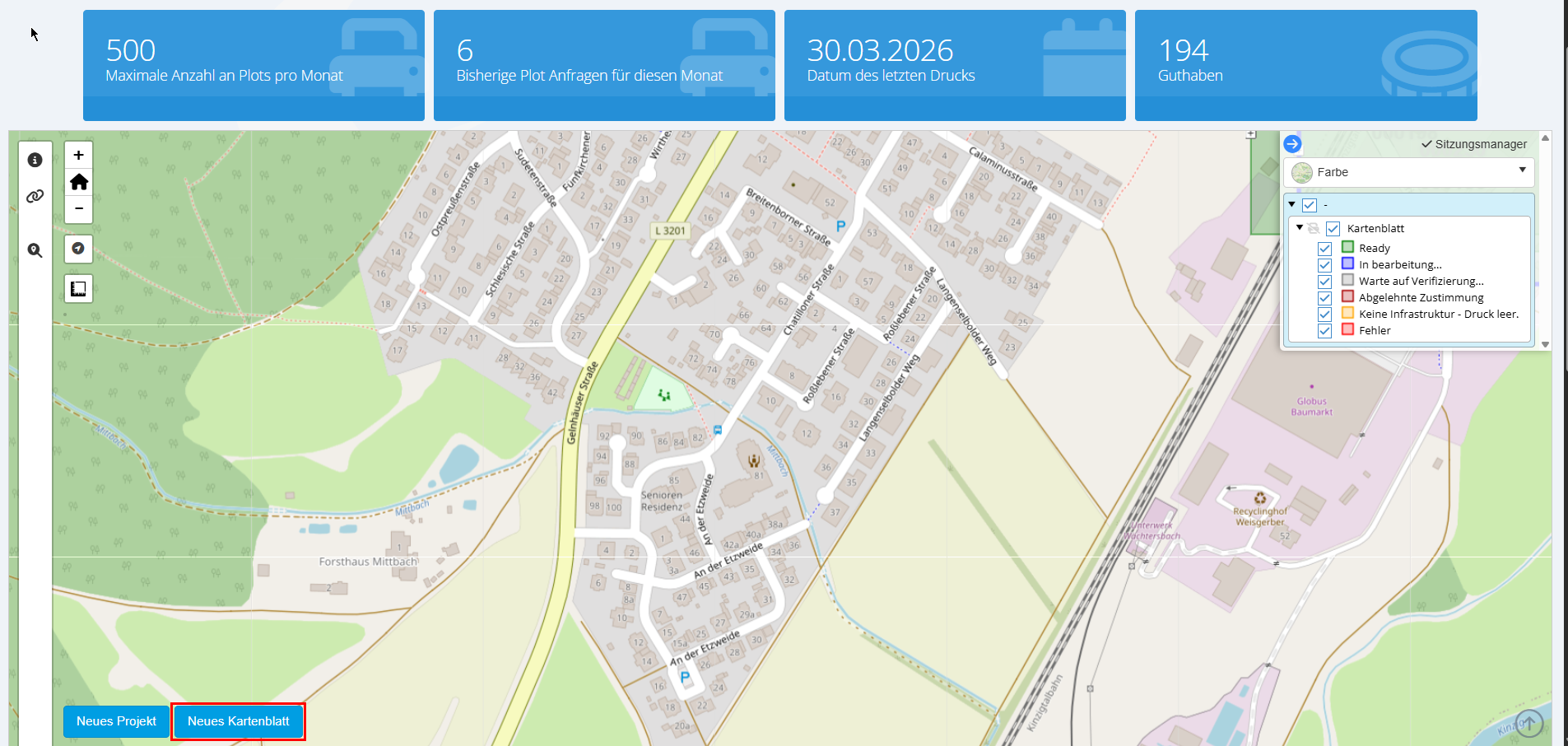

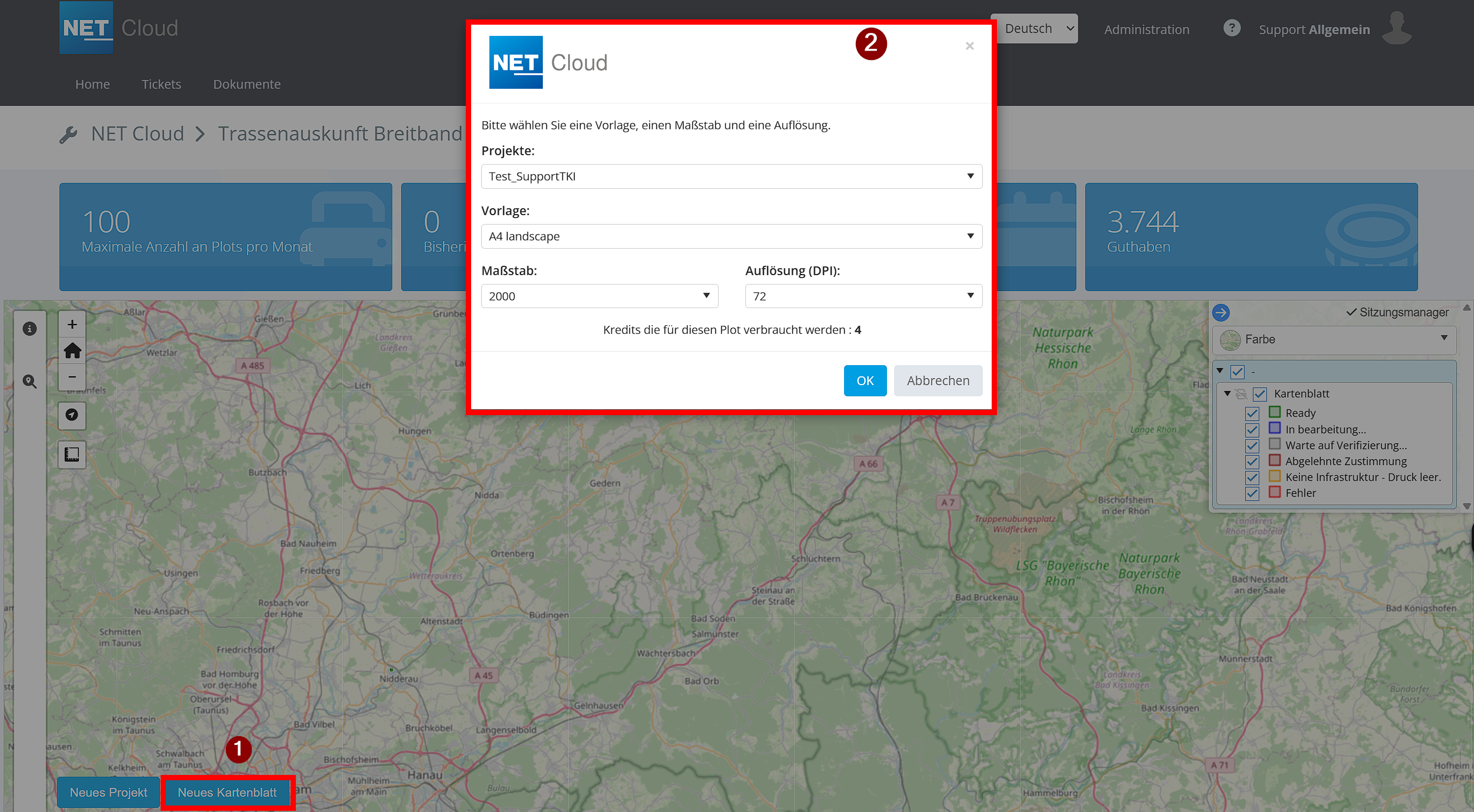

Klicken Sie auf den Button „Neues Kartenblatt". Wählen Sie das entsprechende Projekt, die Vorlage, den Maßstab und die Auflösung des Kartenblattes. Bestätigen Sie mit „OK".

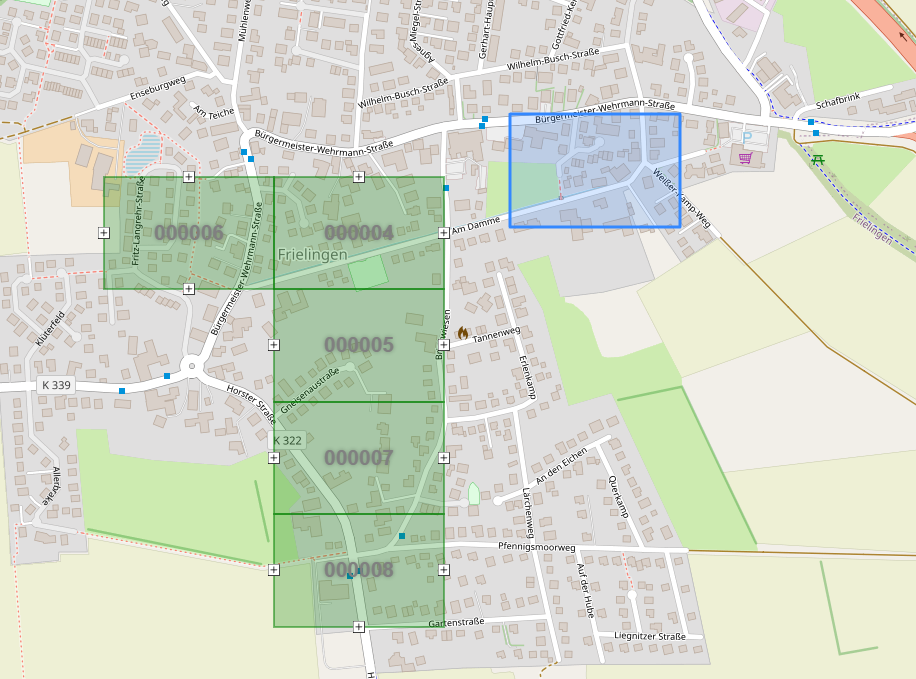

Es erscheint ein blaues Rechteck auf der Karte, das Sie frei positionieren können, um den Ausschnitt Ihres Kartenblattes festzulegen. Sobald das Rechteck positioniert ist, werden Sie gefragt, ob Sie mit der Platzierung einverstanden sind. Bestätigen oder brechen Sie den Vorgang entsprechend ab.
Nach der Bestätigung erscheint in der Karte ein neuer Kartenausschnitt in Form eines grünen Rechtecks – dieser wird als Plot bezeichnet.
📌 Hinweis: Plot-Guthaben

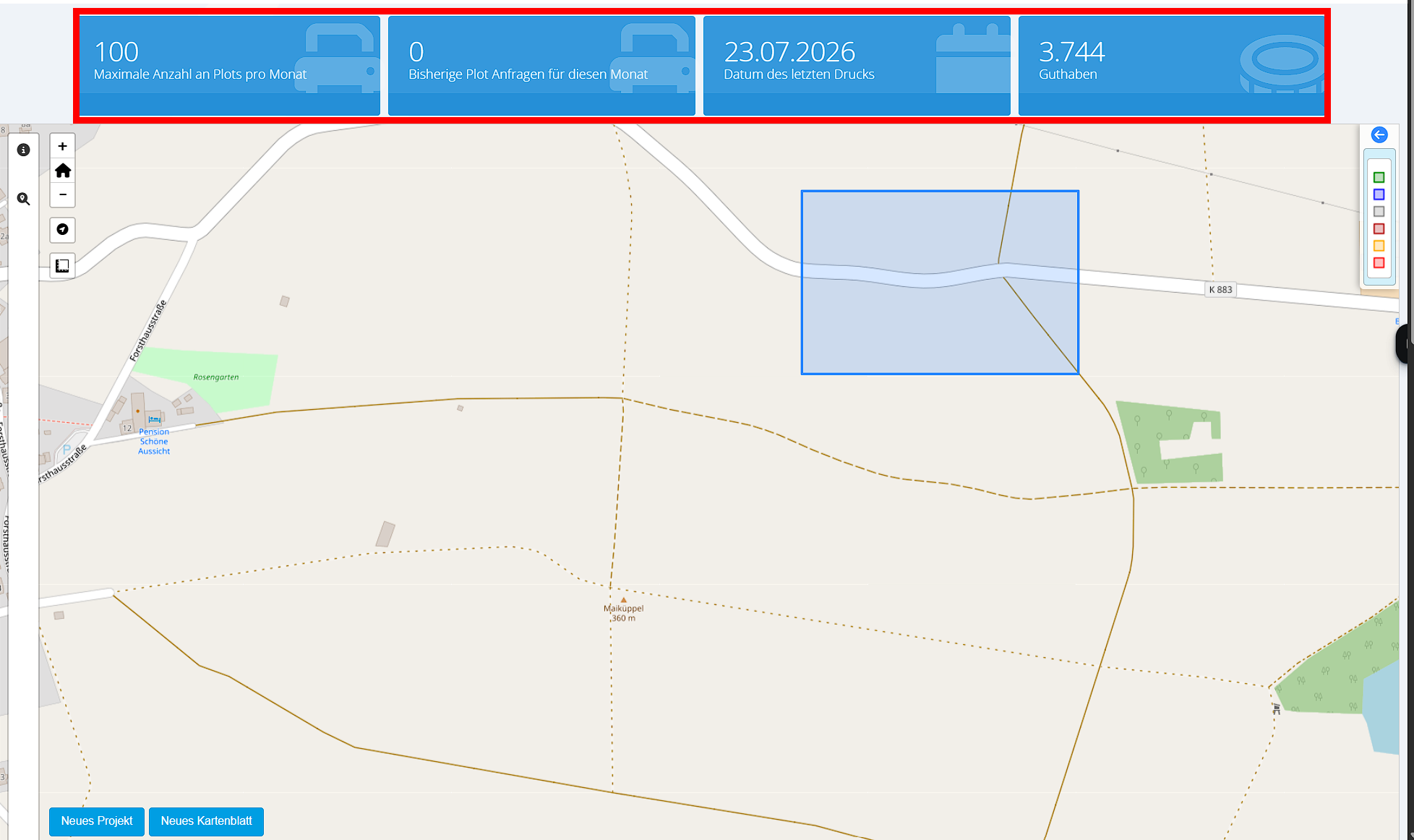

In der Regel verfügt jeder NET Maps-Nutzer über ein monatliches Limit von Plots. Oberhalb der Karte können Sie das monatliche Plot-Guthaben sowie die Anzahl der bereits erstellten Plots einsehen. Sollte das Guthaben zur Neige gehen, wenden Sie sich an den Inhaber der jeweiligen NET Maps-Instanz.
Dem erstellten Plot können zunächst noch keine Infrastrukturdaten entnommen werden. Um die Infrastruktur einsehen zu können, klicken Sie erneut auf den Kartenausschnitt, um ihn auszuwählen. Der Kartenausschnitt wird daraufhin blau eingerahmt, und auf der linken Seite der Karte steht der Download zur Verfügung. Der Download des Kartenblattes ist erforderlich, um die Infrastruktur des gewählten Gebietes einsehen zu können.
Schritt 3: Neues Kartenblatt herunterladen
(1) Download des Kartenblattes als PDF:

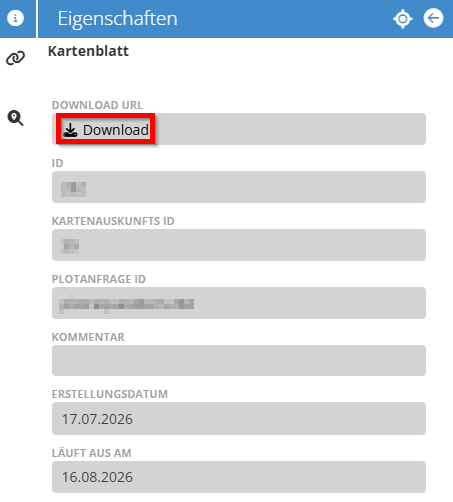

Unter dem i-Symbol auf der linken Seite der Karte sehen Sie neben dem Erstell- und Ablaufdatum des Kartenblattes die Möglichkeit des Karten-Downloads als PDF. Klicken Sie auf „Download" – das Kartenblatt wird automatisch heruntergeladen.
(2) Download des Kartenblattes als DXF:
Der DXF-Download ist jedoch nur möglich, wenn dieses Ausgabeformat durch den Administrator eingerichtet wurde und Sie mindestens die Rolle eines Nutzers (oder höher) innehaben. Sind diese Voraussetzungen nicht erfüllt, steht der DXF-Download nicht zur Verfügung.

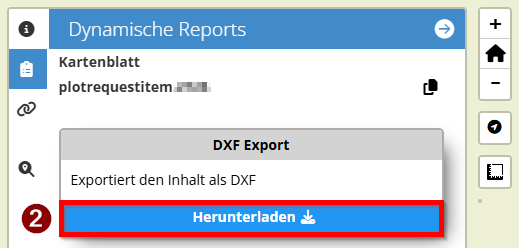

Ist die Funktion vorhanden, gehen Sie wie folgt vor: Wählen oder erstellen Sie den gewünschten Kartenausschnitt. Klicken Sie anschließend auf der linken Seite der Karte auf das Symbol unterhalb des i-Symbols, um zu den dynamischen Reports zu gelangen. Klicken Sie dort auf „Herunterladen" – das Kartenblatt wird automatisch als DXF heruntergeladen.
Hinweis: Das Herunterladen großer Kartenbereiche als DXF kann zu langen Verarbeitungszeiten führen.
Nachdem Sie die gewünschte Download-Option gewählt haben, können Sie das Kartenblatt öffnen. Im geöffneten Dokument erhalten Sie zunächst relevante Informationen und anschließend das Kartenblatt des gewählten Gebietes. Sie können nun die Infrastruktur des Gebietes einsehen, sofern diese eingetragen ist.
Sollte das Kartenblatt keine Infrastruktur enthalten, kann dies folgende Ursachen haben:
In diesem Gebiet ist keine Infrastruktur dokumentiert.
Der Administrator des Netzbetreibers hat nicht alle Karten-Layer aktiviert.
Die Infrastruktur kann aufgrund des gewählten Maßstabs nicht abgebildet werden.
Bitte beachten Sie daher, dass ein Kartenblatt nicht zwingend die gesamte in einem Gebiet vorhandene Infrastruktur enthält.

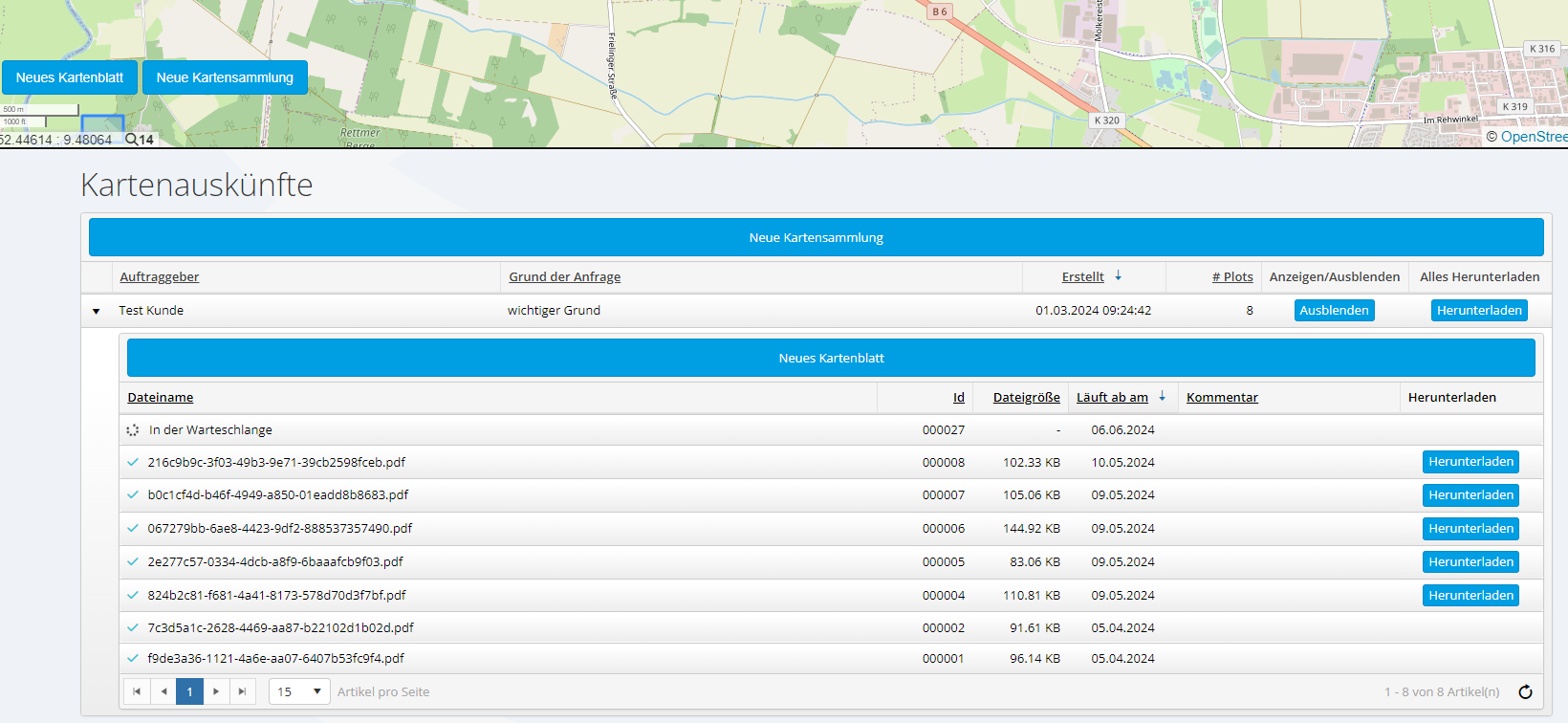

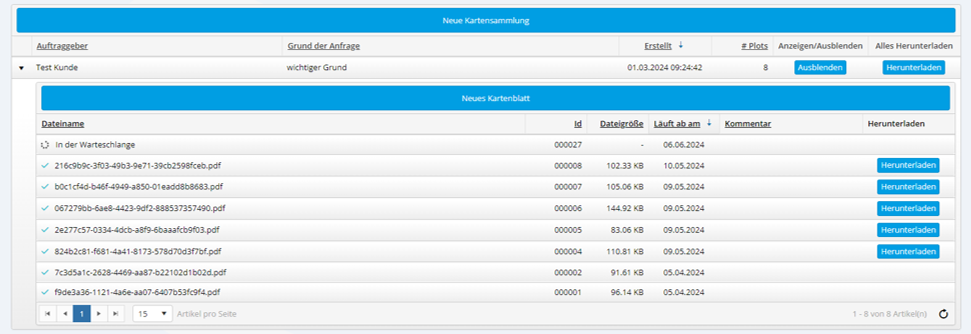

Sollten Sie mehrere Kartenblätter erstellen, können Sie diese in eine Kartensammlung einsortieren und unterhalb der Karte in NET Maps verwalten. Kartenblätter, die zum gleichen Projekt gehören, können bei der Erstellung unter demselben Projekt gespeichert werden.
Lesen des Kartenblattes

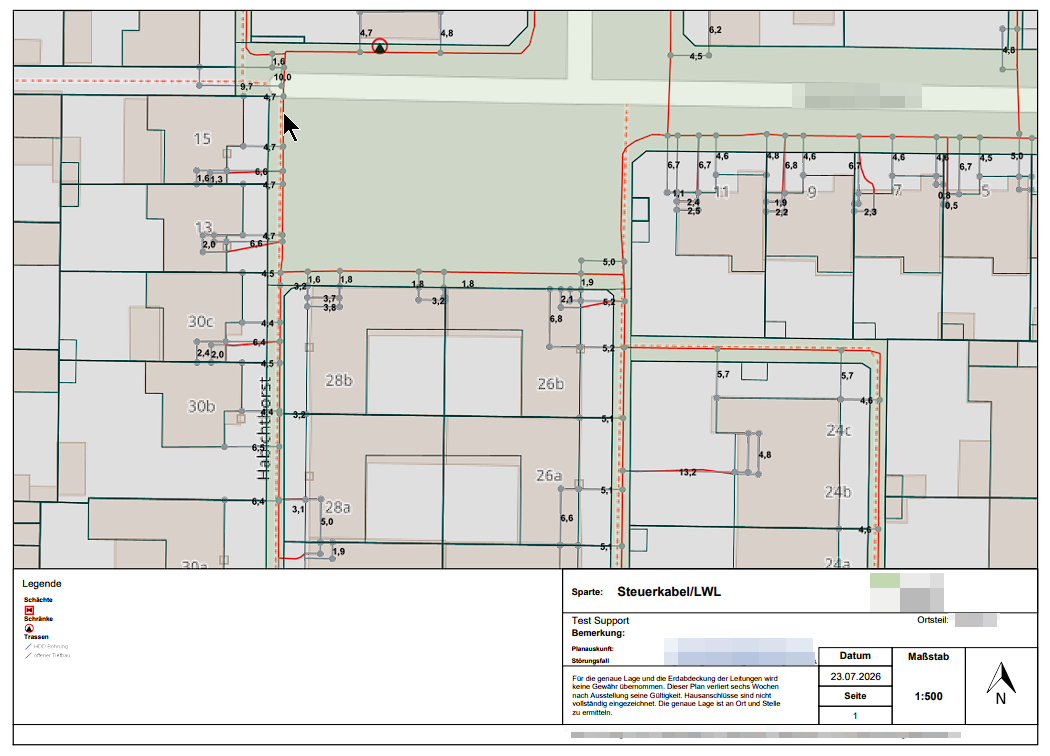

Auf dem heruntergeladenen Kartenblatt können Sie die Infrastruktur des Gebietes – sofern sichtbar – anhand der Legende ablesen. Am Rand der Karte befinden sich zudem weitere Angaben, wie etwa der Maßstab des Kartenblattes. Sind im Kartenblatt Bemaßungen vorhanden, geben diese den Abstand der Trasse zur Gebäudewand oder zur Grundstücksgrenze in Metern an.
Nutzungsmöglichkeiten
Suche von Adressen:

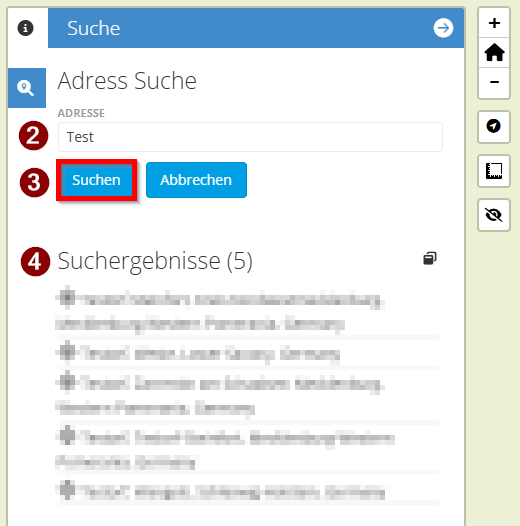

Um auf der Karte nach Straßen und Adressen zu suchen, können Sie das oben links auf der Karte platzierte Lupensymbol anklicken.
Anschließend erscheint unter der Adresssuche ein Suchfeld, in das Straßennamen und Adressen eingegeben werden können. Mit einem Klick auf "Suchen" beginnt die Suche. Sollte die gesuchte Straße oder Adresse in dem jeweiligen Gebiet vorhanden sein, können Sie in den Suchergebnissen die gewünschte Straße oder Adresse auswählen. Anschließend wird das Suchergebnis auf der Karte mit einem orangen Kreis gekennzeichnet.
Die Suchfunktion lässt sich über "Abbrechen" beenden, sodass auch der orange Kreis aus der Karte verschwindet. Das Adress-Suchfeld lässt sich durch das erneute Klicken auf das Lupensymbol oder den blauen Pfeil oberhalb des Suchfeldes schließen.
Kartenansicht:
Über den Sitzungsmanager in der oberen rechten Ecke der Karte können Sie zwischen verschiedenen Kartenansichten wechseln (1). Klicken Sie dazu auf die gewünschte Ansicht. Ebenfalls können Sie über den Sitzungsmanager festlegen, welche Elemente auf der Karte ein- oder ausgeblendet werden sollen (2) – klicken Sie dazu auf die entsprechenden Felder (z. B. „Ready"). Durch erneutes Anklicken machen Sie die Änderung rückgängig. Den Sitzungsmanager verkleinern oder vergrößern Sie über den weißen Pfeil (3).
Kartenansicht vergrößern oder verkleinern:
Klicken Sie auf das + (Hineinzoomen) oder – (Herauszoomen) -Symbol in der oberen linken Ecke der Karte. Anschließend können Sie die Kartenansicht auch über das Mausrad vergrößern oder verkleinern. Um die Karte zu verschieben, halten Sie die linke Maustaste gedrückt und bewegen Sie gleichzeitig die Maus.
Zum Ausgangspunkt zurückkehren:
Klicken Sie auf das Haussymbol in der oberen linken Ecke der Karte, um zum Ausgangspunkt („Home") zurückzukehren.
Lokalisierung:
Klicken Sie auf das Lokalisierungssymbol, um sich per Standortermittlung auf der Karte zu lokalisieren.
Messung von Abständen und Flächen:
Klicken Sie auf das Messsymbol unterhalb des Lokalisierungssymbols oben links auf der Karte, um Abstände und Flächen zu messen.

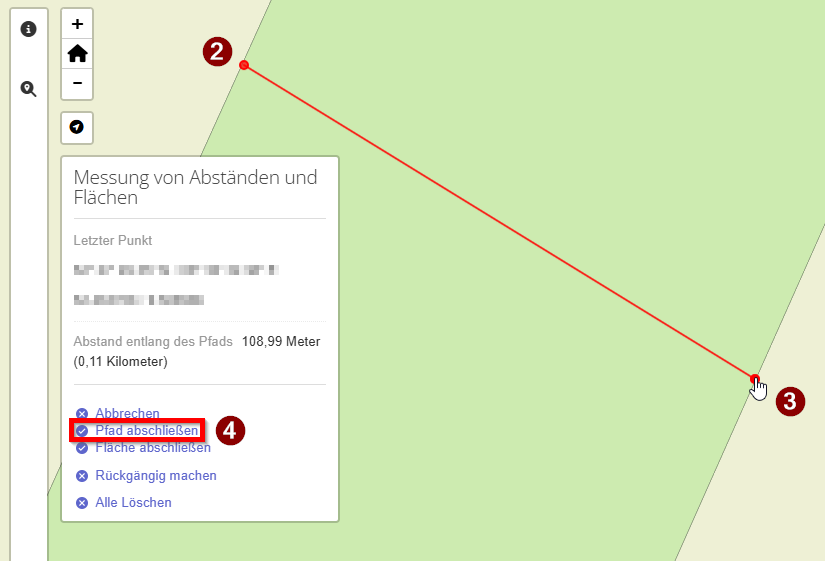

Abstände messen: Setzen Sie mindestens zwei Punkte auf der Karte. Die Koordinaten jedes Punktes werden im Messsymbol angezeigt. Schließen Sie die Messung über „Pfad abschließen" oder per Doppelklick auf den zuletzt gesetzten Punkt ab. Einzelne Punkte können über „Rückgängig machen" zurückgesetzt werden. Den gesamten Messvorgang brechen Sie über „Abbrechen" oder „Alle Löschen" ab. Einen bereits ermittelten Abstand entfernen Sie über „Löschen" oder „Alle Löschen".

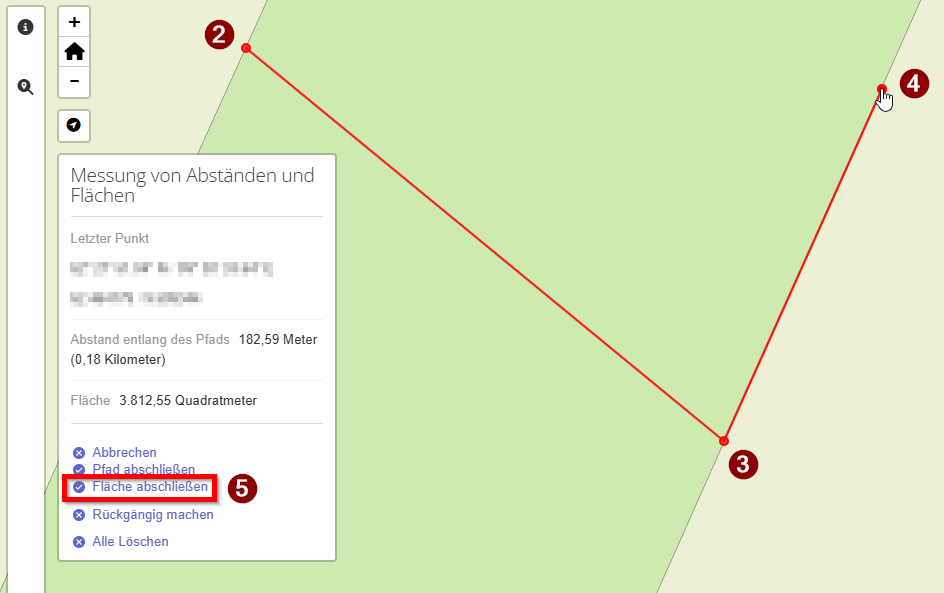

Flächen messen: Setzen Sie mindestens drei Punkte auf der Karte. Schließen Sie die Messung über „Fläche abschließen", per Doppelklick auf den zuletzt gesetzten Punkt oder durch das Verbinden aller Punkte ab. Einzelne Punkte können über „Rückgängig machen" zurückgesetzt werden. Den gesamten Messvorgang brechen Sie über „Abbrechen" oder „Alle Löschen" ab. Eine bereits ermittelte Fläche entfernen Sie über „Löschen" oder „Alle Löschen".
