Release Notes NET 14.0

Zusammenfassung

Mit NET 14 stellen wir Ihnen für NET Engineering eine völlig neue Importfunktion zur Verfügung. Es ist jetzt möglich, Daten im Shape-Format direkt in die entsprechenden Objektklassen zu importieren. Es können zusätzlich zu den Geometrien die Attribute von Quell- und Zieldaten gemappt und importiert werden. Beim Import kann mit geometrischen als auch attributiven Filtern gearbeitet werden.

Die Unterstützung weiterer Datenformate werden mit den nächsten Releases zur Verfügung gestellt.

In NET Design wurden die Einstellungsmöglichkeiten für die Rohrfärbung beim Export nach NET Engineering erweitert: Es kann nun pro Netzebene ein separates Farbschema für jeden Rohrtyp definiert werden. Alternativ ist weiterhin ein globales Farbschema pro Ebene möglich, das für alle oder nur für nicht explizit eingestellte Rohrtypen gilt.

Außerdem unterstützen wir ab sofort den atesio STRATEGIC 2023 für die automatische Netzberechnung.

Hinweis zur Lizenzierung

Für NET 14 sind neue Lizenzen, auch Entitlements genannt, erforderlich.

Für Nutzer unserer Cloud-Lizenzierung wurden diese schon bereitgestellt. Es ist nichts weiter zu tun.

Für Nutzer der Netzwerk-Lizenzserver muss geprüft werden, ob der Lizenzserver selbstständig ein Update der Lizenzen ausgeführt hat. Ist das nicht der Fall, muss die Synchronisierung des Lizenzservers per Hand ausgeführt werden. Denken Sie vorab an ein Update der TKI Lizenzierung.

Die neuen Lizenzen sind vollständig mit NET 13 und älteren Versionen kompatibel.


Websession

In einer Websession haben wir Ihnen die Highlights der Version NET 14 präsentiert. Die Aufzeichnung dazu können Sie hier aufrufen.

Unterstützte Software

  • Autodesk AutoCAD Map 3D

    • Autodesk AutoCAD Map 3D 2023.0.4 mit Basis-Autodesk AutoCAD 2023.1.6

    • Autodesk AutoCAD Map 3D 2024.0.1 mit Basis-Autodesk AutoCAD 2024.1.6

    • Autodesk AutoCAD Map 3D 2025.0.1 mit Basis-Autodesk AutoCAD 2025.0.1

  • TKI PostgreSQL Provider 4.2.1

  • Comsof Fiber Designer 2019.2.2 - Comsof Fiber Designer 22.2

  • Comsof Fiber 23.1 - Comsof Fiber 23.2

  • atesio STRATEGIC 2020 - 2023

  • TKI Lizenzierung 14.0
    (nur für eine manuelle Installation auf dem Netzwerk-Lizenzserver erforderlich)

Bei den oben kommunizierten Versionen für Autodesk AutoCAD und Map 3D handelt es sich um die Versionen, für die NET entwickelt wurde. In der Regel können auch neuere Versionen verwendet werden. Allerdings gab es in der Vergangenheit einzelne Updates, mit denen es in NET zu Abstürzen gekommen ist.



Hinweis zu Autodesk AutoCAD Map 3D 2025

Aktuell raten wir von der produktiven Verwendung der Version 2025 von Autodesk AutoCAD Map 3D ab. Die Map 3D-Version hat sich in unseren Tests als instabil erwiesen. Darüber hinaus ist die passende PGP Version derzeit noch in Entwicklung.

Hinweis zu den AutoCAD Map 3D Versionen

Beachten Sie die minimal erforderlichen Versionen von Autodesk AutoCAD Map 3D für den Betrieb von NET 14. Diese wurden gegenüber NET 13.3 angehoben. Die mit NET 14 unterstützten Versionen können dem Bereich “Unterstützte Software” entnommen werden. Ohne die Updates von Autodesk AutoCAD und Map 3D ist NET nicht funktionsfähig.

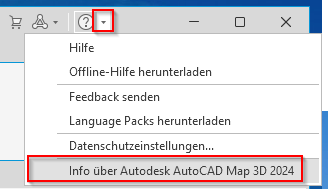

Bitte prüfen Sie Ihre installierte AutoCAD Map 3D Version und achten Sie dabei auf diese zwei Versionsangaben:


Release NET 14.0 im Detail

Allgemein

  • Die Cyclomedia Integration wurde verbessert. Die Daten aller in Map3D angezeigten Ebenen, einschließlich Linien und Punkte, werden jetzt korrekt in das Cyclorama übertragen.

Formulare

  • Durch das Strukturupdate werden jetzt in den Formularen keine unnötigen Steuerelemente mehr angelegt.

Documentation Pack

  • Die DocPack-Ausgabe prüft nun die Gültigkeit des gewählten Darstellungsmodells einer DocPack-Vorlage.

  • Der DocPack-Konfigurator und die DocPack-Ausgabe verfügen nun über einen Hilfebutton.

  • Die Formulare Plotfolge, Plot und Plotlayout wurden um einen Hilfe-Button ergänzt, welcher auf das NET-Hilfe-Center verweist.

  • Das DocPack Bericht-PlugIn unterstützt jetzt auch MemoryTable Berichte und kann nun alle Berichte erzeugen. Damit wurden die bisherigen PlugIns für MemoryTable-Berichte entfernt. Alte DocPack Konfigurationsdateien werden beim Öffnen automatisch migriert.

NET Design

Atesio Integration

  • Ab sofort wird atesio STRATEGIC 2023 unterstützt.

Import

  • Der Export von CSV Daten erkennt jetzt Trennzeichen und Anführungszeichen und quotiert diese nun richtig. Der Import von CSV Daten kann jetzt mit quotierten Zeichenketten richtig umgehen.

Formulare

  • Die maximale Länge des Attributs ABBREVIATION (z.B.: für Straßenkürzel) wurde in mehreren Featureklassen von NET Design auf eine einheitliche Länge von 4 erhöht.

  • Die Objektklasse Grenztyp (TC_PL_BOUNDARY_TYPE) wurde so aktualisiert, dass keine Datensätze mit identischem Namen mehr erlaubt sind. Bestehende Grenztypen mit gleichem Namen wurden per Strukturupdate konsolidiert und bereinigt.

  • Der Wurzelknoten in den Baumansichten der NET Design Ergebnis -Tabellen enthält nicht mehr den Eintrag „Formular öffnen”.

Export nach NET Engineering

  • In der Konfiguration für den Export nach NET Engineering werden die Statuswerte jetzt mit den Namen statt mit FIDs gespeichert, so dass sie in anderen NET Engineering-Projekten, in denen die Statuswerte eine andere FID haben, verwendet werden können. Die alten Konfigurationsdateien können weiterhin ohne Probleme geladen werden.

  • Beim Export von NET Design nach NET Engineering wird nun bei der Angabe von Adressinformationen in einem Netzknotenpunkt ein entsprechender Gebäudedatensatz ohne Geometrie erzeugt und mit dem entsprechenden Bauteil verknüpft.

  • Die Einstellungsmöglichkeiten für die Rohrfärbung in der Feinplanung wurden erweitert. Zuvor konnte für jede Netzwerkebene lediglich eine feste Farbe für alle Rohre, unabhängig von deren Typ, festgelegt werden. Nun besteht die Möglichkeit, auf jeder Ebene ein separates Farbschema für jeden einzelnen Rohrtypen zu definieren. Es ist immer noch möglich, für jede Ebene ein globales Farbschema zu definieren, was entweder auf alle Rohrtypen oder auf die Rohrtypen angewandt wird, für welche keine explizite Einstellung getroffen wurde.

NET Engineering

Allgemein

  • Beim Zeichnen der Rohrverbindungsgrafiken werden Fehler in einem Log-Fenster zusammengefasst.

  • Eine Rohrverbindungsgrafik wird nur noch dann erstellt, wenn für jeden Fitting eine Linie gezeichnet werden kann.

  • Die Endenübersichten haben bei der Fortschrittsanzeige einen Knopf, um die Übersicht aktualisieren zu können.

  • In den NET Optionen wurden die Registerkarten LWL und Fernmelde soweit möglich angeglichen.

  • Es wurden neue Datenprüfungen für Linienverbindungen und LWL/FM Abschlüsse hinzugefügt.

  • Es wurde ein Fehler beim Löschen von Rohrtypen ohne Rohrvorlage unter Oracle behoben.

  • Ist in den NET Optionen unter Lageplan die Option „Verbundene Rohre automatisch mit umbenennen” aktiviert, erfolgt jetzt eine Warnung, wenn der Name eines per Fitting verbundenen Rohres geändert wird (Bestätigung mit Ja = Änderung an allen verbundenen und verbundenen untergeordneten Rohren durchführen, Bestätigung mit Nein = Änderung nur an diesem Rohr durchführen).

  • Der Rohrverbindungseditor zeigt jetzt Rohrabschlüsse durch schwarz gefärbte Ports an den Rohren. Hat ein Rohr einen Rohrabschluss an diesem Punkt, so kann dieses Rohr nicht für neue Verbindungen verwendet werden. Außerdem werden die Ports an Rohren etwas größer gezeichnet, um besser mit ihnen arbeiten zu können.

  • Namens- und Farbschemen werden jetzt nicht mehr als Text, sondern als FID im Rohr Typ, LWL Kabel Typ und FM Kabel Typ gespeichert.

Arbeitsabläufe

  • Die Auswahl von Objekten in den Arbeitsabläufen „Rohrlängen und Kabellängen neu berechnen”, „Rohrendkappen erzeugen”, „Rohrgeometrie prüfen”, „LWL-Kabelgeometrie prüfen”, „Fm-Kabelgeometrie prüfen”, „Rohre erzeugen und zuordnen (ohne Geometrie)” sowie „Hausanschluss erzeugen” wurde optimiert und vereinheitlicht.

  • Der Trassenquerschnitt wird jetzt bei Verwendung der Funktion „Rohr verschieben” korrekt aktualisiert.

Verbindungseditor

  • Ein Fehler wurde behoben, durch den ein Spleiß und die Rangierung zu einem Technikport auf der gleichen Seite der Kupplung liegen konnten.

  • Ein Klick auf einen Spaltenkopf schaltet zwischen aufsteigender, absteigender und ursprünglicher Sortierung um.

  • Im Verbindungseditor wurde eine neue Aktion hinzugefügt, durch die Kassetten gelöscht werden können.

Formulare

  • Die Verbindungen in den Formularen „Schrank”, „Schacht” und „Mast” werden jetzt auch bei neuen Datensätzen korrekt angezeigt.

  • Die Referenz zu den Formularen „LWL Schaltpunkt Verbindungslinie” und „FM Schaltpunkt Verbindungslinie” aus dem Formular „Linie” heraus funktioniert wieder.

  • In den Formularen „Schrank”, „Schacht” und „Mast” gibt es jetzt zusätzlich Absprung-Buttons zu den verknüpften Rohren und im Formular „Mast” gibt es Absprung-Buttons zu den verknüpften Abschlüssen und Muffen.

  • Im Formular „Person” lässt sich das Fenster zur Auswahl des Ortes über den Button hinter „Adresse” wieder öffnen.

  • Die Funktion „Querschnitt ausblenden” bzw. „Querschnitt einblenden” im Formular „Trasse” funktioniert jetzt auch korrekt, nachdem eine andere Querschnittsvorlage hinterlegt wurde.

  • Bei der Funktion „Querschnitt spiegeln” im Formular „Trasse” wurde der Text in der Befehlszeile korrigiert.

  • Bei Attributen, deren Werte obligatorisch sind oder eindeutig sein müssen, wird jetzt eine einheitliche und verständlichere Fehlermeldung angezeigt, wenn eine dieser Bedingungen verletzt wird.

  • Die Fasern im Formular „LWL Spleiß” werden jetzt unter Oracle wieder korrekt angezeigt.

Berichte

  • Die Performance beim Erstellen des Berichtes „Rohrverbindungen” wurde optimiert.

  • Bei der Erstellung des Berichts traten Fehler hinsichtlich der konsistenten Zuordnung von Rohren zur linken oder rechten Seite der Verbindung auf. Außerdem war der Bericht grundsätzlich Fehlerhaft, sofern Schutzrohre vorhanden waren.
    Diese Fehler wurden behoben, indem die Anordnung der Rohre im Bericht überarbeitet wurde und Schutzrohre nun prinzipiell ignoriert werden.

Import

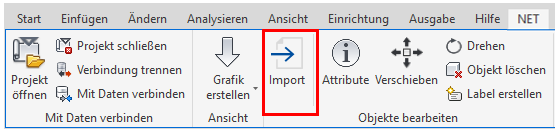

  • Ab sofort gibt es im Ribbon von NET Engineering, in der Registerkarte NET, eine neue Import-Funktion. Aktuell kann man das Shape-Datenformat importieren. Mit dieser Funktion können die Quelldaten flexibel in verschiedene Tabellen eingefügt werden. Relationen zwischen den Daten werden dabei grafisch dargestellt und direkt beim Import mit übernommen.


GIS-Nebenbestimmungen

  • Das Attribut BMVI_IS_COLLOCATION wurde für die Feature-Klasse TC_FO_CLOSURE hinzugefügt. Im Formular LWL Muffe wurde dafür ein neues Steuerelement im Register „GIS-NB” integriert. Der Export nach GIS-NB berücksichtigt dieses Attribut, wenn es gesetzt ist. Andernfalls bleibt das Exportverhalten unverändert.

Materialliste

  • Wird bei der Erstellung der Materialliste die Fehlerübersicht geöffnet, so werden alte Meldungen vergangener Ausführungen nicht mehr mit angezeigt.

TNIM

  • Der TNIM-Import erstellt nun korrekte Dummy-Spleiße für abgelegte Splitterpfade.

Import aus NET Build

  • Der Import aus NET Build, konnte aufgrund einer API Umstellung nicht mehr ausgeführt werden. Dieser Fehler wurde behoben.

  • NET Build Objekt wird in TC_RL_FITTING, TC_RL_DUCT, TC_RL_CABLE, TC_RL_CONNECTION als Source-Referenz/Quellreferenz korrekt ersetzt und aktualisiert.

  • Beim Import aus NET Build wurde die Log-Ausgabe verbessert, wenn Fehler in der Konfiguration vorliegen.

  • Der neue Prüfstatus „Blockiert” in den Redlining-Objekten, wird jetzt beim Import aus NET Build gesetzt und bei der Bearbeitung der Objekte berücksichtigt.

  • Beim Import aus NET Build kam es zu einem fehlerhaften Verhalten, wenn Rohre innerhalb eines Schutzrohres verlegt wurden. Dabei kam es dazu, dass Rohre bei einem weiteren Import in die gleiche Vermessung mehrfach angelegt wurden. Dieser Fehler wurde behoben.

Export nach NET Build

  • Ein Fehler wurde behoben, durch den die NET Build Synchronisierung keine Logdateien mehr erstellte.

  • Das NET Build-Skript, das ein Geo-JSON für Rechnungen erstellt, erstellt jetzt auch eine Datei für die Markups.

Redlining

  • Ein Fehler bei der Redlining Datenübernahme wurde behoben, der dazu geführt hat, dass die Aktion „Verteilnetz verknüpfen” nicht fertig wurde.

1-Klick-Wartung

  • Fehler, die mit der 1-Klick-Wartung „LWL Verbindungslinien prüfen” und „FM Verbindungslinien prüfen” nicht gefunden und behoben werden konnten, werden jetzt korrigiert.

  • Mehrere Fehler beim Erstellen und Updaten der Verbindungsliniengeometrie wurden behoben.
    Die Geometrie der Verbindungslinien wird nun auch geändert, wenn sich die Geometrie des Schaltpunktes verändert.
    Die bestehende 1-Klick-Wartung für Verbindungslinien wurde angepasst, um eventuelle fehlerhafte oder fehlende Verbindungslinien zu korrigieren.

NET Field Survey

Formulare

  • Die Info-Felder in den Formularen in NET Field Survey lassen jetzt Zeilen- und Wortumbrüche zu.

Änderungen am Datenmodell seit NET 13.0

NET Design

Basis-Datenmodell

13.1

  • Zusätzliche Zieltabellen in FID_FEATURE in der Tabelle TC_PL_ATTR_VALUE hinzugefügt.

    • TC_PL_BOUNDARY.FID

    • TC_PL_PARCEL.FID

    • TC_PL_ROLLOUT_AREA.FID

    • TC_PL_SUBAREA.FID

13.2

  • Keine Änderungen am Datenmodell - Strukturupdate nur für neue Formulare und Reports

14.0

  • Feld ABBREVIATION wurde auf den Typ varchar2 mit der Länge 4 geändert. Betroffen sind folgende Tabellen:

    • TC_PL_BUILDING

    • TC_PL_DEMAND_POINT

    • TC_PL_HOME_POINT

    • TC_PL_LAYER_POINT

    • TC_PL_POSSIBLE_TRENCH

    • TC_PL_STREET_CL

  • Neuer eindeutiger Index auf dem Feld NAME in der Tabelle TC_PL_BOUNDARY_TYPE.

Datenmodell für GIS-Nebenbestimmungen

13.1

  • „BMVI“ aus allen Bezeichnungen entfernt

  • Neue Spalte BMVI_IS_TECH in TC_PL_DEMAND_POINT mit Relation auf TC_PL_BMVI_TECH_IS_TBD

  • Neue Spalte BMVI_PLAN_AUSB in TC_PL_DEMAND_POINT mit Relation auf TC_PL_BMVI_PLAN_AUSB_TBD

  • Neue Spalte BMVI_TECH_1_YEAR_INT in TC_PL_DEMAND_POINT mit Relation auf TC_PL_BMVI_TECH_IS_TBD

  • Neue Spalte BMVI_TECH_3_YEAR_INT in TC_PL_DEMAND_POINT mit Relation auf TC_PL_BMVI_TECH_IS_TBD

  • Neue Domain Tabelle TC_PL_BMVI_PLAN_AUSB_TBD

    • 3 - Vorvermarktung wird durchgeführt

  • Neue Domain Tabelle TC_PL_BMVI_TECH_IS_TBD

    • 1 - FTTB/H

    • 2 - HFC

    • 8 - Andere Technologie

13.2

  • In den Bezeichnern von einigen Attributen wurde “BMVI” durch “GIS-NB” ersetzt. Es gab keine Änderungen der Struktur.

NET Engineering

Basis-Datenmodell

13.1

  • Keine Änderungen am Datenmodell - Strukturupdate nur für neue Formulare und Reports

13.2

  • Größe der Spalte INFO im Ausbaugebiet (TC_ACTION_AREA) auf 255 Zeichen erhöht

  • Ansichten wurden um die Spalten DATE_CREATED, DATE_MODIFIED, USER_CREATED und USER_MODIFIED erweitert:

    • TC_M_BUILDING

    • TC_M_CLUSTER_STATISTIC

    • TC_M_SP_CABINET

    • TC_M_SP_MANHOLE

    • TC_M_SP_MARKER

    • TC_M_SP_POLE

    • TC_M_SP_SEGMENT

    • TC_M_SWITCHING_POINT

  • Anpassung der Tabelle für die Farbwerte (TC_COLOR)

    • Spalte AutoCAD Index (ACAD_INDEX) ist nicht mehr optional, hat den Standardwert 0

    • Spalte Blau-Wert (B_VALUE) ist nicht mehr optional, hat den Standardwert 0

    • Spalte Gestrichelt (DASHED) ist nicht mehr optional, hat den Standardwert 0

    • Spalte Grün-Wert (G_VALUE) ist nicht mehr optional, hat den Standardwert 0

    • Spalte Position (ORDER_ID) ist nicht mehr optional, hat den Standardwert 0

    • Spalte Rot-Wert (R_VALUE) ist nicht mehr optional, hat den Standardwert 0

13.3

  • Anpassung der Ansicht TC_REP_LINE_FROM_TO
    Die Änderung ist nur intern. Die Struktur und das Ergebnis der Ansicht haben sich nicht geändert.

  • Datenbank Funktion TC_F_CONN_WALKER angepasst.
    Schnittstelle und Rückgabe der Funktion sind unverändert. Verarbeitungsgeschwindigkeit wurde verbessert.

14.0

  • Anpassung der Ansicht TC_V_COLOR
    Spalte ACAD_INDEX aus TC_COLOR hinzugefügt

Rohr-Datenmodell

13.1

  • Keine Änderungen am Datenmodell - Strukturupdate nur für neue Formulare und Reports

13.2

  • Ansichten wurden um die Spalten DATE_CREATED, DATE_MODIFIED, USER_CREATED und USER_MODIFIED erweitert:

    • TC_M_CS_CABLE

    • TC_M_CS_DUCT

    • TC_M_SP_DUCT

    • TC_M_SP_DUCT_INSERTION

    • TC_M_SP_DUCT_TAP

    • TC_M_SP_FITTING

  • Ansicht TC_REP_SEGMENTCOSTS wird um LENGTH erweitert, wenn das Feld nicht bereits vorhanden ist.

13.3

  • Keine Änderungen am Datenmodell - Strukturupdate nur für neue Formulare und Reports

14.0

  • Tabelle TC_SP_DUCT_TYPE verändert

    • Spalte FID_INNER_DUCT_COLOR_SCHEME mit Relation auf TC_NR_SCHEME.FID hinzugefügt

    • Spalte INNER_DUCT_COLOR_SCHEME entfernt

LWL-Datenmodell

13.1

  • Keine Änderungen am Datenmodell - Strukturupdate nur für neue Formulare und Reports

13.2

  • Ansichten wurden um die Spalten DATE_CREATED, DATE_MODIFIED, USER_CREATED und USER_MODIFIED erweitert:

    • TC_M_FO_CABLE

    • TC_M_FO_CLOSURE

    • TC_M_FO_TERMINATOR

    • TC_M_FO_SP_ASSIGNMENTS

  • Formatierung der Ausgabe in Report Views wurde korrigiert (keine Strukturänderung)

    • TC_REP_WO_FO_PATCH

    • TC_REP_WO_FO_SPLICE

  • Größe der Spalte INFO in Kabelreserve (TC_FO_CABLE_LOOP) auf 255 Zeichen erhöht

13.3

  • Ansicht TC_M_FO_CLOSURE angepasst. Spalten FID_BUILDING und FID_STRUCTURE_POINT hinzugefügt.

  • Ansicht TC_M_FO_SP_ASSIGNMENTS angepasst.

    • FID Spalte referenziert nicht mehr TC_POINT von Muffe oder Abschluss sondern von TC_FO_CONNECTION_LINE

    • DEV_FID referenziert TC_POINT von Muffe oder Abschluss

    • GEOM wird nicht mehr dynamisch erzeugt, sondern von TC_FO_CONNECTION_LINE geladen

  • Ansicht TC_M_FO_TERMINATOR angepasst. Spalten FID_BUILDING und FID_STRUCTURE_POINT hinzugefügt.

14.0

  • Tabelle TC_FO_CABLE_MODEL angepasst

    • Spalte FID_FIBER_COLOR_SCHEME mit Relation auf TC_NR_SCHEME.FID hinzugefügt

    • Spalte FID_FIBER_NAME_SCHEME mit Relation auf TC_NR_SCHEME.FID hinzugefügt

    • Spalte FIBER_COLOR_SCHEME entfernt

    • Spalte FIBER_NAME_SCHEME entfernt

Fernmelde-Datenmodell

13.1

  • Keine Änderungen am Datenmodell - Strukturupdate nur für neue Formulare und Reports

13.2

  • Ansichten wurden um die Spalten DATE_CREATED, DATE_MODIFIED, USER_CREATED und USER_MODIFIED erweitert:

    • TC_M_TP_CABLE

    • TC_M_TP_CLOSURE

    • TC_M_TP_TERMINATOR

    • TC_M_TP_SP_ASSIGNMENTS

  • Formatierung der Ausgabe in Report Views wurde korrigiert (keine Strukturänderung)

    • TC_REP_WO_TP_PATCH

    • TC_REP_WO_TP_SPLICE

13.3

  • Ansicht TC_M_TP_CLOSURE angepasst. Spalten FID_BUILDING und FID_STRUCTURE_POINT hinzugefügt.

  • Ansicht TC_M_TP_SP_ASSIGNMENTS angepasst.

    • FID Spalte referenziert nicht mehr TC_POINT von Muffe oder Abschluss sondern TC_LINE von TC_TP_CONNECTION_LINE

    • DEV_FID referenziert TC_POINT von Muffe oder Abschluss

    • GEOM wird nicht mehr dynamisch erzeugt, sondern von TC_LINE von TC_TP_CONNECTION_LINE geladen

  • Ansicht TC_M_TP_TERMINATOR angepasst. Spalten FID_BUILDING und FID_STRUCTURE_POINT hinzugefügt.

14.0

  • Tabelle TC_TP_CABLE_MODEL angepasst

    • Spalte FID_WIRE_COLOR_SCHEME mit Relation auf TC_NR_SCHEME.FID hinzugefügt

    • Spalte FID_WIRE_NAME_SCHEME mit Relation auf TC_NR_SCHEME.FID hinzugefügt

    • Spalte WIRE_COLOR_SCHEME entfernt

    • Spalte WIRE_NAME_SCHEME entfernt

Datenmodell für GIS-Nebenbestimmungen

13.1

  • Neue Spalte BMVI_IS_TECH in TC_TG_BUILDING mit Relation auf TC_BMVI_TECH_IS_TBD.ID

  • Neue Spalte BMVI_PLAN_AUSB in TC_TG_BUILDING mit Relation auf TC_BMVI_PLAN_AUSB_TBD.ID

  • Neue Spalte BMVI_TECH_1_YEAR_INT in TC_TG_BUILDING mit Relation auf TC_BMVI_TECH_IS_TBD.ID

  • Neue Spalte BMVI_TECH_3_YEAR_INT in TC_TG_BUILDING mit Relation auf TC_BMVI_TECH_IS_TBD.ID

  • Neue Domain Tabelle TC_BMVI_PLAN_AUSB_TBD

    • 3 - Vorvermarktung wird durchgeführt

  • Neue Domain Tabelle TC_BMVI_TECH_IS_TBD

    • 1 - FTTB/H

    • 2 - HFC

    • 8 - Andere Technologie

13.2

  • In den Bezeichnern von einigen Attributen wurde “BMVI” durch “GIS-NB” ersetzt. Es gab keine Änderungen der Struktur.

13.3

  • Keine Änderungen am Datenmodell - Strukturupdate nur für neue Formulare und Reports

14.0

  • Spalte BMVI_IS_COLLOCATION in Tabelle TC_FO_CLOSURE hinzugefügt

Redlining Datenmodell

13.1

  • Neue Spalte FID_STRUCTURE in TC_RL_CLOSURE mit Relation auf TC_RL_STRUCTURE.FID

  • Zusätzliche Zieltabelle für Relation von TC_RL_MEASUREMENT_POINT.FID_FEATURE auf TC_TG_BUILDING.FID

  • Neue Objektklasse TC_RL_MEASUREMENT_L_MODEL

  • Neue Spalte FID_MODEL in TC_RL_MEASUREMENT_LINE mit Relation auf TC_RL_MEASUREMENT_L_MODEL.FID

  • Spalte ID_TYPE aus TC_RL_MEASUREMENT_LINE entfernt

  • Anpassung der View TC_M_RL_MEASUREMENT_LINE damit FID_MODEL statt ID_TYPE verwendet wird.

  • Domain Tabelle TC_RL_MEASUREMENT_L_TYPE_TBD entfernt.

  • Neue Objektklasse TC_RL_MEASUREMENT_P_MODEL

  • Neue Spalte FID_MODEL in TC_RL_MEASUREMENT_POINT mit Relation auf TC_RL_MEASUREMENT_P_MODEL.FID

  • Spalte ID_TYPE aus TC_RL_MEASUREMENT_POINT entfernt

  • Anpassung der View TC_M_RL_MEASUREMENT_POINT damit FID_MODEL statt ID_TYPE verwendet wird.

  • Domain Tabelle TC_RL_MEASUREMENT_P_TYPE_TBD entfernt.

13.2

  • Spalte FID_PARENT aus Tabelle TC_RL_FITTING entfernt

  • Bezeichner von CONSTRUCTION_TYPE in Redlining Trasse (TC_RL_SEGMENT) auf “Bauweise” geändert

13.3

  • Neue Spalten DATE_CREATED, DATE_MODIFIED, USER_CREATED und USER_MODIFIED in folgende Tabellen hinzugefügt:

    • TC_RL_SERVICE_ITEM

    • TC_RL_ATTRIBUTE

    • TC_RL_CABLE

    • TC_RL_CLOSURE

    • TC_RL_CONNECTION

    • TC_RL_DUCT

    • TC_RL_FITTING

    • TC_RL_MEASUREMENT

    • TC_RL_MEASUREMENT_LINE

    • TC_RL_MEASUREMENT_POINT

    • TC_RL_SEGMENT

    • TC_RL_STRUCTURE

    • TC_RL_TERMINATOR

  • Neue Spalten DATE_CREATED, DATE_MODIFIED, USER_CREATED und USER_MODIFIED in folgende Ansichten hinzugefügt:

    • TC_M_RL_MEASUREMENT_LINE

    • TC_M_RL_MEASUREMENT_POINT

    • TC_M_RL_SEGMENT

    • TC_M_RL_STRUCTURE

    • TC_M_RL_TERMINATOR

  • Neue Spalte NAME in TC_PL_SEGMENT hinzugefügt.

  • Neue Tabelle TC_RL_SCAN erstellt

  • Referenzspalte FID_SCAN mit Referenz auf TC_RL_SCAN wurde in folgende Tabellen hinzugefügt:

    • TC_RL_CABLE

    • TC_RL_CLOSURE

    • TC_RL_DUCT

    • TC_RL_FITTING

    • TC_RL_MEASUREMENT_LINE

    • TC_RL_MEASUREMENT_POINT

    • TC_RL_SEGMENT

    • TC_RL_STRUCTURE

    • TC_RL_TERMINATOR

  • Neue Spalte DATE_SYNC in TC_RL_MEASUREMENT hinzugefügt.

  • Neue Referenzspalte ID_TYPE_SURVEY auf TC_SP_LINE_TYPE_TBD in TC_RL_MEASUREMENT_LINE hinzugefügt.

  • Neue Referenzspalte ID_TYPE_SURVEY auf TC_SP_POINT_TYPE_TBD in TC_RL_MEASUREMENT_POINT hinzugefügt.

14.0

  • Neue Spalte SOURCE_OBJECT in folgende Tabellen hinzugefügt

    • TC_RL_CABLE

    • TC_RL_CLOSURE

    • TC_RL_CONNECTION

    • TC_RL_DUCT

    • TC_RL_FITTING

    • TC_RL_MEASUREMENT_LINE

    • TC_RL_MEASUREMENT_POINT

    • TC_RL_SEGMENT

    • TC_RL_STRUCTURE

    • TC_RL_TERMINATOR

  • Neuer Eintrag in Domain Tabelle TC_RL_CHECKED_STATE_TBD

    • 3 - BLOCKED - Blockiert

NET Field Survey

Basis-Datenmodell

13.3

  • Keine Änderungen am Datenmodell - Strukturupdate nur für neue Formulare und Reports

14.0

  • Keine Änderungen am Datenmodell - Strukturupdate nur für neue Formulare und Reports

Datenmodell für GIS-Nebenbestimmungen

13.2

  • In den Bezeichnern von einigen Attributen wurde “BMVI” durch “GIS-NB” ersetzt. Es gab keine Änderungen der Struktur.

DocPack

13.2

  • Neue View für die Plot Sequenz (TC_V_PLOT_SEQUENCE)

Formularänderungen seit NET 13.0

NET Design

Basis-Datenmodell

13.1

  • Neues Detailformular für Grenze (TC_PL_BOUNDARY): Attribut Wert (TC_PL_ATTR_VALUE)

  • Neues Detailformular für Flurstück (TC_PL_PARCEL): Attribut Wert (TC_PL_ATTR_VALUE)

  • Neues Detailformular für Rollout Gebiet (TC_PL_ROLLOUT_AREA): Attribut Wert (TC_PL_ATTR_VALUE)

  • Neues Detailformular für Teilgebiet (TC_PL_SUBAREA): Attribut Wert (TC_PL_ATTR_VALUE)

  • Neue Referenzen von Kabel-Typ (TC_PL_CABLE_TYPE.FID)

    • auf Gebäude (TC_PL_BUILDING.FID_FORCED_CABLE_TYPE)

    • auf Anschlusspunkt (TC_PL_DEMAND_POINT.FID_FORCED_CABLE_TYPE)

13.2

  • Anzahl Nachkommastellen in der Anzeige auf 2 eingestellt.

    • Grenze (TC_PL_BOUNDARY) - Länge in m (LENGTH)

    • Grenze (TC_PL_BOUNDARY) - Breite (WIDTH)

    • Gebäude → Anzahl Anschlüsse (TC_PL_RESIDENT) - Anschlussquote (ADOPTION_RATE)

    • Gebäude → Anzahl Anschlüsse (TC_PL_RESIDENT) - Erwartete Einnahmen (EXPECTED_REVENUE)

    • Anschlusspunkt → Anzahl Anschlüsse (TC_PL_RESIDENT) - Anschlussquote (ADOPTION_RATE)

    • Anschlusspunkt → Anzahl Anschlüsse (TC_PL_RESIDENT) - Erwartete Einnahmen (EXPECTED_REVENUE)

    • Anzahl Anschlüsse (TC_PL_RESIDENT) - Anschlussquote (ADOPTION_RATE)

    • Anzahl Anschlüsse (TC_PL_RESIDENT) - Erwartete Einnahmen (EXPECTED_REVENUE)

    • Ergebnis Kabelschlaufe (TC_PL_OUT_CABLE_LOOP) - Länge (LENGTH)

14.0

  • Pflichtfelder und eindeutige Felder aus Datenbankdefinition übernommen
    Diese Änderung betrifft generell alle Formulare und gleicht die Definition der Steuerelemente in den Formularen an den Zustand der Datenbank an.

Datenmodell für GIS-Nebenbestimmungen

13.1

  • Formular Anschlusspunkt (TC_PL_DEMAND_POINT):

    • Steuerelement für “Technologie innerhalb eines Jahres” von Textfeld in Auswahlfeld geändert. Änderung des Datenbank Feldes von BMVI_TECH_1_YEAR in BMVI_TECH_1_YEAR_INT

    • Steuerelement für “Technologie innerhalb drei Jahre” von Textfeld in Auswahlfeld geändert. Änderung des Datenbank Feldes von BMVI_TECH_3_YEAR in BMVI_TECH_3_YEAR_INT

    • Steuerelement für “Technologie Ist-Versorgung" von Textfeld in Auswahlfeld geändert. Änderung des Datenbank Feldes von BMVI_TECH_IS in BMVI_IS_TECH

    • Neues Auswahlfeld “Ausbauplan” (BMVI_PLAN_AUSB)

13.2

  • Bezeichner “BMVI” durch “GIS-NB” wurde in folgenden Formularen ersetzt:

    • Kabel (TC_PL_CABLE)

    • Rohr (TC_PL_DUCT)

    • Ausbaugebiet BFP (TC_PL_EXPANSION_AREA)

    • Netzknotenpunkt (TC_PL_LAYER_POINT)

    • Markterkundungsgebiet (TC_PL_MARKET_SURVEY)

    • Mögliche Trasse (TC_PL_POSSIBLE_TRENCH)

    • Struktur (TC_PL_STRUCTURE)

  • Die GIS-NB bezogenen Steuerelemente wurden auf die Registerkarte “GIS-NB” verschoben. Betroffen sind folgende Formulare

    • Ausbaugebiet BFP (TC_PL_EXPANSION_AREA)

    • Ausbaugebiet fremd (TC_PL_FOREIGN_AREA)

    • Antragsteller (Politische Fläche) (TC_PL_POLITICAL_AREA)

    • Weiße Flecken (TC_PL_WHITE_SPOT)

  • Anzahl Nachkommastellen in der Anzeige auf 2 eingestellt.

    • Ausbaugebiet BFP (TC_PL_EXPANSION_AREA) - Fläche (AREA)

    • Ausbaugebiet fremd (TC_PL_FOREIGN_AREA) - Fläche (AREA)

    • Markterkundungsgebiet (TC_PL_MARKET_SURVEY) - Fläche (AREA)

    • Antragsteller (Politische Fläche) (TC_PL_POLITICAL_AREA) - Fläche (AREA)

    • Weiße Flecken (TC_PL_WHITE_SPOT) - Fläche (AREA)

NET Engineering

Basis-Datenmodell

13.2

  • Anzahl Nachkommastellen in der Anzeige auf 2 eingestellt.

    • Ausbaugebiet (TC_ACTION_AREA) - Fläche (AREA)

    • Ausbaugebiet Label (TC_ACTION_AREA_TBL) - Orientierung (ORIENTATION)

    • Cluster Raster (TC_CLUSTER_GRID) - Fläche (AREA)

    • Schrank Label (TC_SP_CABINET_TBL) - Orientierung (ORIENTATION)

    • Schacht Label (TC_SP_MANHOLE_TBL) - Orientierung (ORIENTATION)

    • Lageplan Punkt (TC_SP_POINT) - Orientierung (ORIENTATION)

    • Mast Label (TC_SP_POLE_TBL) - Orientierung (ORIENTATION)

    • Trasse Label (TC_SP_SEGMENT_TBL) - Orientierung (ORIENTATION)

    • Schaltpunkt Label (TC_SP_SWITCHING_POINT_TBL) - Orientierung (ORIENTATION)

    • Gebäude Label (TC_TG_BUILDING_TBL) - Orientierung (ORIENTATION)

    • Topographie Punkt (TC_TG_POINT) - Orientierung (ORIENTATION)

    • Topographie Cluster (TC_TG_POLYGON) - Fläche (AREA)

    • Straße Label (TC_TG_STREET_TBL) - Orientierung (ORIENTATION)

  • Info-Feld (INFO) wird auf einheitliche Höhe (51), mehrzeilig und mit Zeilenumbruch eingestellt

    • Ausbaugebiet (TC_ACTION_AREA)

    • Element-Bibliothek (TC_ELEMENT_LIBRARY)

    • Kante (TC_LINE)

    • Knoten (TC_POINT)

    • Bohrgerät (TC_SP_DRILLING_RIG)

    • Marker (TC_SP_MARKER)

    • Marker-Typ (TC_SP_MARKER_MODEL)

    • Patch-Panel (TC_SP_PATCH_PANEL)

    • Patch-Panel-Typ (TC_SP_PATCH_PANEL_MODEL)

    • Geräteträger (TC_SP_RACK_PANEL)

    • Geräteträger-Typ (TC_SP_RACK_PANEL_MODEL)

    • Status (TC_STATUS)

    • Schaltpunkt-Typ (TC_SWITCHING_POINT_MODEL)

    • Topographie Punkt (TC_TG_POINT)

    • Topographie Cluster (TC_TG_POLYGON)

13.3

  • Formulare für Ansichten entfernt und auf die Basis-Formulare umgeleitet. Betroffene Ansichten:

    • TC_V_COLOR

    • TC_V_CONN

    • TC_V_CONN_DETAILS

    • TC_V_CONN_DETAILS_PERF

    • TC_CONN_DETAILS_TO

14.0

  • Multireferenz-Steuerelement im Formular Kante (TC_LINE) korrigiert. Referenz auf Verbindungslinien wurde hinzugefügt.

  • Formulare für Schrank (TC_SP_CABINET), Schacht (TC_SP_MANHOLE) und Mast (TC_SP_POLE) angepasst

    • Verweis auf verbundene Rohre hinzugefügt

    • Anordnung der Steuerelemente korrigiert

  • Pflichtfelder und eindeutige Felder aus Datenbankdefinition übernommen
    Diese Änderung betrifft generell alle Formulare und gleicht die Definition der Steuerelemente in den Formularen an den Zustand der Datenbank an.

Rohr-Datenmodell

13.2

  • Anzahl Nachkommastellen in der Anzeige auf 2 eingestellt.

    • Rohreinführung Label (TC_SP_DUCT_INSERTION_TBL) - Orientierung (ORIENTATION)

    • Rohr Knoten Kante (TC_SP_DUCT_TAP_LINE) - Länge (LENGTH)

    • Rohr Knoten Kante Label (TC_SP_DUCT_TAP_LINE_TBL) - Orientierung (ORIENTATION)

    • Rohr Knoten Label (TC_SP_DUCT_TAP_TBL) - Orientierung (ORIENTATION)

    • Rohr Label (TC_SP_DUCT_TBL) - Orientierung (ORIENTATION)

    • Fitting Label (TC_SP_FITTING_TBL) - Orientierung (ORIENTATION)

  • Info-Feld (INFO) wird auf einheitliche Höhe (51), mehrzeilig und mit Zeilenumbruch eingestellt

    • Rohr Knoten Typ (TC_SP_DUCT_TAP_MODEL)

13.3

  • Neue Projektion in TC_TG_BUILDING Formular auf Rohrabschlüsse im Gebäude.

  • Formulare für Ansichten entfernt und auf die Basis-Formulare umgeleitet. Betroffene Ansichten:

    • TC_V_BREAKDOWN_LINES

14.0

  • Formular Rohr-Typ (TC_SP_DUCT_TYPE)

    • Auswahlbox Farbschema: Datenbankfeld von INNER_DUCT_COLOR_SCHEME auf FID_INNER_DUCT_COLOR_SCHEME geändert

  • Pflichtfelder und eindeutige Felder aus Datenbankdefinition übernommen
    Diese Änderung betrifft generell alle Formulare und gleicht die Definition der Steuerelemente in den Formularen an den Zustand der Datenbank an.

LWL-Datenmodell

13.1

  • Formular LWL-Spleiß (TC_FO_SPLICE):

    • Neue benannte Filter:

      • Zeige Spleiße

      • Zeige abgelegte Fasern

      • Zeige ungeschnittene Fasern in BA

      • Zeige ungeschnittene Fasern

    • Neues SQL Label “Spleißtyp” ($SQLLABELSPLICETYPE)

    • Positionierung von Dokumentenverwaltung ($DOCUMENTMANAGER) korrigiert.

13.2

  • Anzahl Nachkommastellen in der Anzeige auf 2 eingestellt.

    • LWL-Kabelschlaufe Label (TC_FO_CABLE_LOOP_TBL) - Orientierung (ORIENTATION)

    • LWL-Kabeltyp (TC_FO_CABLE_MODEL) - Durchmesser (DIAMETER)

    • LWL-Kupplung Label (TC_FO_CONNECTOR_TBL) - Orientierung (ORIENTATION)

    • LWL-Faser Label (TC_FO_FIBER_TBL) - Orientierung (ORIENTATION)

    • LWL-Rangierung Daten (TC_FO_PATCH_DATA) - Dämpfung (ATTENUATION)

    • LWL-Schaltfaser Label (TC_FO_PATCH_FIBER_TBL) - Orientierung (ORIENTATION)

    • LWL-Rangierung Label (TC_FO_PATCH_TBL) - Orientierung (ORIENTATION)

    • LWL-Spleißgrafik Label (TC_FO_SPLICE_GRAPHICS_TBL) - Orientierung (ORIENTATION)

    • LWL-Spleiß Label (TC_FO_SPLICE_TBL) - Orientierung (ORIENTATION)

    • LWL-Splitterpfad Label (TC_FO_SPLITTER_PATH_TBL) - Orientierung (ORIENTATION)

    • LWL-Splitter Label (TC_FO_SPLITTER_TBL) - Orientierung (ORIENTATION)

    • LWL-Abschluss Label (TC_FO_TERMINATOR_TBL) - Orientierung (ORIENTATION)

  • Info-Feld (INFO) wird auf einheitliche Höhe (51), mehrzeilig und mit Zeilenumbruch eingestellt

    • LWL-Kabelschlaufe (TC_FO_CABLE_LOOP)

    • LWL-Muffentyp (TC_FO_CLOSURE_MODEL)

  • Neue API-Steuerelemente im Formular für LWL Muffe (TC_FO_CLOSURE) und LWL Abschluss (TC_FO_TERMINATOR)

    • $ENDINGLINECOMPLEX

    • $STARTINGLINECOMPLEX

  • Formular Spleiß (TC_FO_SPLICE) - Anzeige der verbundenen Splitter korrigiert. Abfrage der Steuerelement $SQLLABELSPLITTER1 und $SQLLABELSPLITTER2 wurde korrigiert.

13.3

  • Neue Projektion in TC_TG_BUILDING auf alle LWL-Abschlüsse im Gebäude.

  • Formulare für Ansichten entfernt und auf die Basis-Formulare umgeleitet. Betroffene Ansichten:

    • TC_V_FO_CONN_FIBERTOTRAY

    • TC_V_FO_CONN_FIBER_CONN

    • TC_V_FO_CONN_PATCHFIBER

    • TC_V_FO_CONN_SPLICE

    • TC_V_FO_CONN_SPLITTER

    • TC_V_FO_TRAY

    • TC_V_FO_UNCUT_FIBERS

    • TC_V_FO_WIRING

    • TC_V_SPLICE_OVERVIEW

14.0

  • Formular LWL Kabel-Typ (TC_FO_CABLE_MODEL)

    • Auswahlbox Farbschema: Datenbankfeld von FIBER_COLOR_SCHEME auf FID_FIBER_COLOR_SCHEME geändert

    • Auswahlbox Benennungsschema: Datenbankfeld von FIBER_NAME_SCHEME auf FID_FIBER_NAME_SCHEME geändert

  • Pflichtfelder und eindeutige Felder aus Datenbankdefinition übernommen
    Diese Änderung betrifft generell alle Formulare und gleicht die Definition der Steuerelemente in den Formularen an den Zustand der Datenbank an.

Fernmelde-Datenmodell

13.2

  • Anzahl Nachkommastellen in der Anzeige auf 2 eingestellt.

    • FM-Kabelschlaufe (TC_TP_CABLE_LOOP) - Orientierung (ORIENTATION)

    • FM-Kabeltyp (TC_TP_CABLE_MODEL) - Durchmesser (DIAMETER)

    • FM-Kabel Label (TC_TP_CABLE_TBL) - Orientierung (ORIENTATION)

    • FM-Muffe Label (TC_TP_CLOSURE_TBL) - Orientierung (ORIENTATION)

    • FM-Rangierung Daten (TC_TP_PATCH_DATA) - Dämpfung (ATTENUATION)

    • FM-Rangierung Label (TC_TP_PATCH_TBL) - Orientierung (ORIENTATION)

    • FM-Stift Daten (TC_TP_PIN_DATA) - Dämpfung (ATTENUATION)

    • FM-Spleiß Daten (TC_TP_SPLICE_DATA) - Dämpfung (ATTENUATION)

    • FM-Spleißgrafik Label (TC_TP_SPLICE_GRAPHICS_TBL) - Orientierung (ORIENTATION)

    • FM-Abschluss Label (TC_TP_TERMINATOR_TBL) - Orientierung (ORIENTATION)

    • FM-Ader Daten (TC_TP_WIRE_DATA) - Dämpfung (ATTENUATION)

  • Neue API-Steuerelemente im Formular für FM-Muffe (TC_TP_CLOSURE) und FM-Abschluss (TC_TP_TERMINATOR)

    • $ENDINGLINECOMPLEX

    • $STARTINGLINECOMPLEX

13.3

  • Neue Projektion in TC_TG_BUILDING auf alle FM-Abschlüsse im Gebäude.

  • Formulare für Ansichten entfernt und auf die Basis-Formulare umgeleitet. Betroffene Ansichten:

    • TC_V_TP_CONN_DETAILS

    • TC_V_TP_CONN_SPLICE

    • TC_V_TP_CONN_WIRE_PIN

    • TC_V_TP_PINS

    • TC_V_TP_WIRING

14.0

  • Formular FM Kabel-Typ (TC_TP_CABLE_MODEL)

    • Auswahlbox Farbschema: Datenbankfeld von WIRE_COLOR_SCHEME auf FID_WIRE_COLOR_SCHEME geändert

    • Auswahlbox Benennungsschema: Datenbankfeld von WIRE_NAME_SCHEME auf FID_WIRE_NAME_SCHEME geändert

  • Pflichtfelder und eindeutige Felder aus Datenbankdefinition übernommen
    Diese Änderung betrifft generell alle Formulare und gleicht die Definition der Steuerelemente in den Formularen an den Zustand der Datenbank an.

Redlining-Datenmodell

13.1

  • Formular Redlining Muffe (TC_PL_CLOSURE):

    • Neues Referenzfeld für Redlining Struktur (FID_STRUCTURE)

    • Positionierung von Redlining Quellobjekt (SOURCE_OBJECT) korrigiert

  • Formular Vermessungslinie (TC_RL_MEASUREMENT_LINE):

    • Referenz auf Typ ID_TYPE durch FID_MODEL ersetzt.

    • Positionierung aller Steuerelemente korrigiert

  • Neues Formular für Modell der Vermessungslinie (TC_RL_MEASUREMENT_L_MODEL)

  • Formular Vermessungspunkt (TC_RL_MEASUREMENT_POINT):

    • Zieltabellen für übergeordnetes Objekt (FID_PARENT) um Gebäude (TC_TG_BUILDING) erweitert

    • Referenz auf Typ ID_TYPE durch FID_MODEL ersetzt.

    • Positionierung aller Steuerelemente korrigiert

  • Neues Formular für Modell der Vermessungspunkt (TC_RL_MEASUREMENT_P_MODEL)

  • Positionierung von Quellobjekt (SOURCE_OBJECT) in Redlining Trasse (TC_RL_SEGMENT) korrigiert.

  • Positionierung von Quellobjekt (SOURCE_OBJECT) in Redlining Struktur (TC_RL_STRUCTURE) korrigiert.

  • Positionierung von Quellobjekt (SOURCE_OBJECT) in Redlining Abschluss (TC_RL_TERMINATOR) korrigiert.

13.2

  • Die Links zur NET Hilfe wurden für folgende Formular angepasst:

    • Redlining Attribut (TC_RL_ATTRIBUTE)

    • Redlining Kabel (TC_RL_CABLE)

    • Redlining Muffe (TC_RL_CLOSURE)

    • Redlining Verbindung (TC_RL_CONNECTION)

    • Redlining Rohr (TC_RL_DUCT)

    • Redlining Fitting (TC_RL_FITTING)

    • Redlining Vermessung (TC_RL_MEASUREMENT)

    • Redlining Vermessungslinie (TC_RL_MEASUREMENT_LINE)

    • Redlining Vermessungspunkt (TC_RL_MEASUREMENT_POINT)

    • Redlining Trasse (TC_RL_SEGMENT)

    • Redlining Leistungsposition (TC_RL_SERVICE_ITEM)

    • Redlining Struktur (TC_RL_STRUCTURE)

    • Redlining Abschluss (TC_RL_TERMINATOR)

  • Neue Referenz auf Redlining Leistungspositionen ($REF_TC_RL_SERVICE_ITEM) in folgenden Formularen

    • Redlining Muffe (TC_RL_CLOSURE)

    • Redlining Fitting (TC_RL_FITTING)

    • Redlining Trasse (TC_RL_SEGMENT)

    • Redlining Struktur (TC_RL_STRUCTURE)

    • Redlining Abschluss (TC_RL_TERMINATOR)

  • Referenz auf Fittinge ($REF_TC_RL_FITTING) aus dem Formular für Redlining Rohr (TC_RL_DUCT) entfernt

  • Referenz auf Fittinge ($REF_TC_RL_FITTING) aus dem Formular für Redlining Trasse (TC_RL_SEGMENT) entfernt

  • Referenz auf übergeordnetes Element (FID_PARENT) aus Redlining Fitting (TC_RL_FITTING) entfernt

13.3

  • Neues Steuerelemente für Referenz auf Redlining Scan Tabelle (FID_SCAN) in folgenden Formularen:

    • TC_RL_CABLE

    • TC_RL_CLOSURE

    • TC_RL_DUCT

    • TC_RL_FITTING

    • TC_RL_MEASUREMENT_LINE

    • TC_RL_MEASUREMENT_POINT

    • TC_RL_SEGMENT

    • TC_RL_STRUCTURE

    • TC_RL_TERMINATOR

  • Neue Steuerelemente für die Anzeige neu synchronisierten Elemente im Formular für die Redlining Vermessung (TC_RL_MEASUREMENT). Für jeden Objekttyp gibt es ein zusätzliches Feld mit Sprungbefehl, der die zuletzt synchronisierten Elemente anzeigt.

  • Neues Auswahlfeld für Lageplan Typ in TC_RL_MEASUREMENT_L_MODEL

  • Neues Auswahlfeld für Lageplan Typ in TC_RL_MEASUREMENT_P_MODEL

  • Neues Eingabefeld für Name in TC_RL_SEGMENT

  • Neues Formular für TC_RL_SCAN

14.0

  • Redlining-Kabel (TC_RL_CABLE)

    • Korrektur der Tab-Reihenfolge im Formular

    • Neues Texteingabefeld für Spalte SOURCE_OBJECT

  • Redlining-Muffe (TC_RL_CLOSURE) - Neues Texteingabefeld für Spalte SOURCE_OBJECT

  • Redlining-Verbindung (TC_RL_CONNECTION)

    • Positionierung der Steuerelemente im Formular korrigiert

    • Neues Texteingabefeld für Spalte SOURCE_OBJECT

  • Redlining-Rohr (TC_RL_DUCT)

    • Positionierung der Steuerelemente im Formular korrigiert

    • Neues Texteingabefeld für Spalte SOURCE_OBJECT

  • Redlining-Fitting (TC_RL_FITTING)

    • Korrektur der Tab-Reihenfolge im Formular

    • Neues Texteingabefeld für Spalte SOURCE_OBJECT

  • Redlining-Vermessungslinie (TC_RL_MEASUREMENT_LINE) - Neues Texteingabefeld für Spalte SOURCE_OBJECT

  • Redlining-Vermessungspunkt (TC_RL_MEASUREMENT_POINT) - Neues Texteingabefeld für Spalte SOURCE_OBJECT

  • Redlining-Trasse (TC_RL_SEGMENT) - Neues Texteingabefeld für Spalte SOURCE_OBJECT

  • Redlining-Struktur (TC_RL_STRUCTURE) - Neues Texteingabefeld für Spalte SOURCE_OBJECT

  • Redlining-Abschluss (TC_RL_TERMINATOR) - Neues Texteingabefeld für Spalte SOURCE_OBJECT

  • Pflichtfelder und eindeutige Felder aus Datenbankdefinition übernommen
    Diese Änderung betrifft generell alle Formulare und gleicht die Definition der Steuerelemente in den Formularen an den Zustand der Datenbank an.

Datenmodell für GIS-Nebenbestimmungen

13.1

  • Formular Gebäude (TC_TG_BUILDING):

    • Steuerelement für “Technologie innerhalb eines Jahres” von Textfeld in Auswahlfeld geändert. Änderung des Datenbank Feldes von BMVI_TECH_1_YEAR in BMVI_TECH_1_YEAR_INT

    • Steuerelement für “Technologie innerhalb drei Jahre” von Textfeld in Auswahlfeld geändert. Änderung des Datenbank Feldes von BMVI_TECH_3_YEAR in BMVI_TECH_3_YEAR_INT

    • Steuerelement für “Technologie Ist-Versorgung" von Textfeld in Auswahlfeld geändert. Änderung des Datenbank Feldes von BMVI_TECH_IS in BMVI_IS_TECH

    • Neues Auswahlfeld “Ausbauplan” (BMVI_PLAN_AUSB)

13.2

  • Anzahl Nachkommastellen in der Anzeige auf 2 eingestellt.

    • Ausbaugebiet BFP (TC_BMVI_EXPANSION_AREA) - Fläche (AREA)

    • Ausbaugebiet fremd (TC_BMVI_FOREIGN_AREA) - Fläche (AREA)

    • Markterkundungsgebiet (TC_BMVI_MARKET_SURVEY) - Fläche (AREA)

    • Antragsteller (Politische Fläche) (TC_BMVI_POLITICAL_AREA) - Fläche (AREA)

    • Versorgungsgebiet (TC_BMVI_SUPPLY_AREA) - Fläche (AREA)

    • Weisse Flecken (TC_BMVI_WHITE_SPOT) - Fläche (AREA)

    • Gebäude (TC_TG_BUILDING) - Dämpfung (BMVI_LOSS)

13.3

  • Anpassung der räumlichen Abfragen für Anzahl Wohneinheiten, Geschäftseinheiten, Schulen, Krankenhäuser und öffentliche Einrichtungen in den Formularen TC_BMVI_WHITE_SPOTS und TC_BMVI_EXPANSION_AREA. Gebäude die teilweise außerhalb des Clusters liegen, werden jetzt mitgezählt.

14.0

  • Neue Checkbox für Spalte BMVI_IS_COLLOCATION in Formular für LWL Muffe (TC_FO_CLOSURE)

  • Pflichtfelder und eindeutige Felder aus Datenbankdefinition übernommen
    Diese Änderung betrifft generell alle Formulare und gleicht die Definition der Steuerelemente in den Formularen an den Zustand der Datenbank an.

Änderungen an den Berichten seit NET 13.0

NET Engineering

Basis-Datenmodell

13.1

  • Hilfsfunktion zum Suchen des Ordners für Bilder in allen Berichten korrigiert.

13.2

  • Grundfilter der Berichte angepasst, damit die Ausführung ohne Datensätze keinen Fehler mehr erzeugt

    • NET Netzwegübersicht Dienst (NET Network Overview Service)

    • NET Netzwegübersicht Dienst(Knoten) (NET Network Overview of Service(just Points))

    • NET Knoten Übersicht (NET Point Table)

    • NET Berichte (NET Reports)

    • NET Trassenkosten (NET Segment Cost)

    • NET Arbeitsauftrag (NET Work Order)

  • Automatischen Zeilenumbruch durch manuellen Zeilenumbruch im Bericht NET Arbeitsauftrag (NET Work Order) ersetzt.

13.3

  • Grundfilter für Oracle Datenbanken angepasst, damit die Berichte wieder ohne Fehlermeldung in Oracle Datenbanken erzeugt werden.

    • NET Netzwegübersicht Dienst (NET Network Overview Service)

    • NET Netzwegübersicht Dienst(Knoten) (NET Network Overview of Service(just Points))

    • NET Knoten Übersicht (NET Point Table)

    • NET Berichte (NET Reports)

    • NET Trassenkosten (NET Segment Cost)

    • NET Arbeitsauftrag (NET Work Order)

Rohr-Datenmodell

13.1

  • Vertikale Textausrichtung in den Spalten Start- und Endpunkt im Bericht “Rohrverbindungen” korrigiert.

  • Hilfsfunktion zum Suchen des Ordners für Bilder in allen Berichten korrigiert.

13.2

  • Grundfilter der Berichte angepasst, damit die Ausführung ohne Datensätze keinen Fehler mehr erzeugt

    • NET Rohrendenübersicht (Duct End Overview)

  • NET Rohrverbindungen (NET Duct Tap Label) Farbe 2 von Rohr auf der rechten Seite korrigiert

13.3

  • Grundfilter für Oracle Datenbanken angepasst, damit die Berichte wieder ohne Fehlermeldung in Oracle Datenbanken erzeugt werden.

    • NET Rohrendenübersicht (Duct End Overview)

LWL-Datenmodell

13.1

  • Hilfsfunktion zum Suchen des Ordners für Bilder in allen Berichten korrigiert.

13.2

  • Grundfilter der Berichte angepasst, damit die Ausführung ohne Datensätze keinen Fehler mehr erzeugt

    • NET Kabelkosten (NET Cable Cost)

    • NET LWL Kabelabschnitte Kurzübersicht (NET FO Cable Section Brief Overview)

    • NET LWL Kabelabschnitte Dienst Kunde (NET FO Cable Section Service Customer)

    • NET LWL Kabelabschnitte Ohne Kabelzug (NET FO Cable Section Without Trunk)

    • NET LWL Kabelabschnitte (NET FO Cable Section)

    • NET LWL Kabelzug Rohrpfad (NET FO Cable Trunk Duct Route)

    • NET LWL Muffe Kassetten (NET FO Closure Trays)

    • NET LWL Kupplung Belegung auf Schaltpunkt (NET FO Connector Used at Switching Point)

    • NET LWL Kupplung Belegung auf Abschluss (NET FO Connector Used at Terminator)

    • NET LWL Kupplung Belegung beschaltet auf Schaltpunkt (NET FO Connector Used with Service at Switching Point)

    • NET LWL Kupplung Belegung beschaltet auf Abschluss (NET FO Connector Used with Service at Terminator)

    • NET LWL Kupplung auf Schaltpunkt (NET FO Connector at Switching Point)

    • NET LWL Kupplung auf Abschluss (NET FO Connector at Terminator)

    • NET LWL Rangierungsuebersicht von Kupplungen (NET FO Patch Overview from Connectors)

    • NET LWL Rangierungen im Schaltpunkt (NET FO Patches in Switching Point)

    • NET LWL Rangierungen im Abschluss (NET FO Patches in Terminator)

    • NET LWL Abschlussübersicht (NET FO Terminator Overview)

13.3

  • Grundfilter für Oracle Datenbanken angepasst, damit die Berichte wieder ohne Fehlermeldung in Oracle Datenbanken erzeugt werden.

    • NET Kabelkosten (NET Cable Cost)

    • NET LWL Kabelabschnitte Kurzübersicht (NET FO Cable Section Brief Overview)

    • NET LWL Kabelabschnitte Dienst Kunde (NET FO Cable Section Service Customer)

    • NET LWL Kabelabschnitte Ohne Kabelzug (NET FO Cable Section Without Trunk)

    • NET LWL Kabelabschnitte (NET FO Cable Section)

    • NET LWL Kabelzug Rohrpfad (NET FO Cable Trunk Duct Route)

    • NET LWL Muffe Kassetten (NET FO Closure Trays)

    • NET LWL Kupplung Belegung auf Schaltpunkt (NET FO Connector Used at Switching Point)

    • NET LWL Kupplung Belegung auf Abschluss (NET FO Connector Used at Terminator)

    • NET LWL Kupplung Belegung beschaltet auf Schaltpunkt (NET FO Connector Used with Service at Switching Point)

    • NET LWL Kupplung Belegung beschaltet auf Abschluss (NET FO Connector Used with Service at Terminator)

    • NET LWL Kupplung auf Schaltpunkt (NET FO Connector at Switching Point)

    • NET LWL Kupplung auf Abschluss (NET FO Connector at Terminator)

    • NET LWL Rangierungsuebersicht von Kupplungen (NET FO Patch Overview from Connectors)

    • NET LWL Rangierungen im Schaltpunkt (NET FO Patches in Switching Point)

    • NET LWL Rangierungen im Abschluss (NET FO Patches in Terminator)

    • NET LWL Abschlussübersicht (NET FO Terminator Overview)

Fernmelde-Datenmodell

13.1

  • Hilfsfunktion zum Suchen des Ordners für Bilder in allen Berichten korrigiert.

13.2

  • Grundfilter der Berichte angepasst, damit die Ausführung ohne Datensätze keinen Fehler mehr erzeugt

    • NET Fm Kabelabschnitte Kurzübersicht (NET TP Cable Section Brief Overview)

    • NET Fm Kabelabschnitte Dienst Kunde (NET TP Cable Section Service Customer)

    • NET Fm Kabelabschnitte Ohne Kabelzug (NET TP Cable Section without Trunk)

    • NET Fm Kabelabschnitte (NET TP Cable Section)

    • NET FM Kabelzug Rohrpfad (NET TP Cable Trunk Duct Route)

    • NET Fm Netzwegübersicht (NET TP Network Overview Template)

    • NET Fm Rangierungen im Schaltpunkt (NET TP Patches in Switching point)

    • NET Fm Rangierungen im Abschluss (NET TP Patches in Terminator)

    • NET Fm Stift auf Schaltpunkt (NET TP Pins in Switching point)

    • NET Fm Stift auf Abschluss (NET TP Pins in Terminator)

    • NET Fm Spleissübersicht Muffe (NET TP Splice Overview Closure)

    • NET Fm Spleissübersicht Abschluss (NET TP Splice Overview Terminator)

13.3

  • Grundfilter für Oracle Datenbanken angepasst, damit die Berichte wieder ohne Fehlermeldung in Oracle Datenbanken erzeugt werden.

    • NET Fm Kabelabschnitte Kurzübersicht (NET TP Cable Section Brief Overview)

    • NET Fm Kabelabschnitte Dienst Kunde (NET TP Cable Section Service Customer)

    • NET Fm Kabelabschnitte Ohne Kabelzug (NET TP Cable Section without Trunk)

    • NET Fm Kabelabschnitte (NET TP Cable Section)

    • NET FM Kabelzug Rohrpfad (NET TP Cable Trunk Duct Route)

    • NET Fm Netzwegübersicht (NET TP Network Overview Template)

    • NET Fm Rangierungen im Schaltpunkt (NET TP Patches in Switching point)

    • NET Fm Rangierungen im Abschluss (NET TP Patches in Terminator)

    • NET Fm Stift auf Schaltpunkt (NET TP Pins in Switching point)

    • NET Fm Stift auf Abschluss (NET TP Pins in Terminator)

    • NET Fm Spleissübersicht Muffe (NET TP Splice Overview Closure)

    • NET Fm Spleissübersicht Abschluss (NET TP Splice Overview Terminator)
