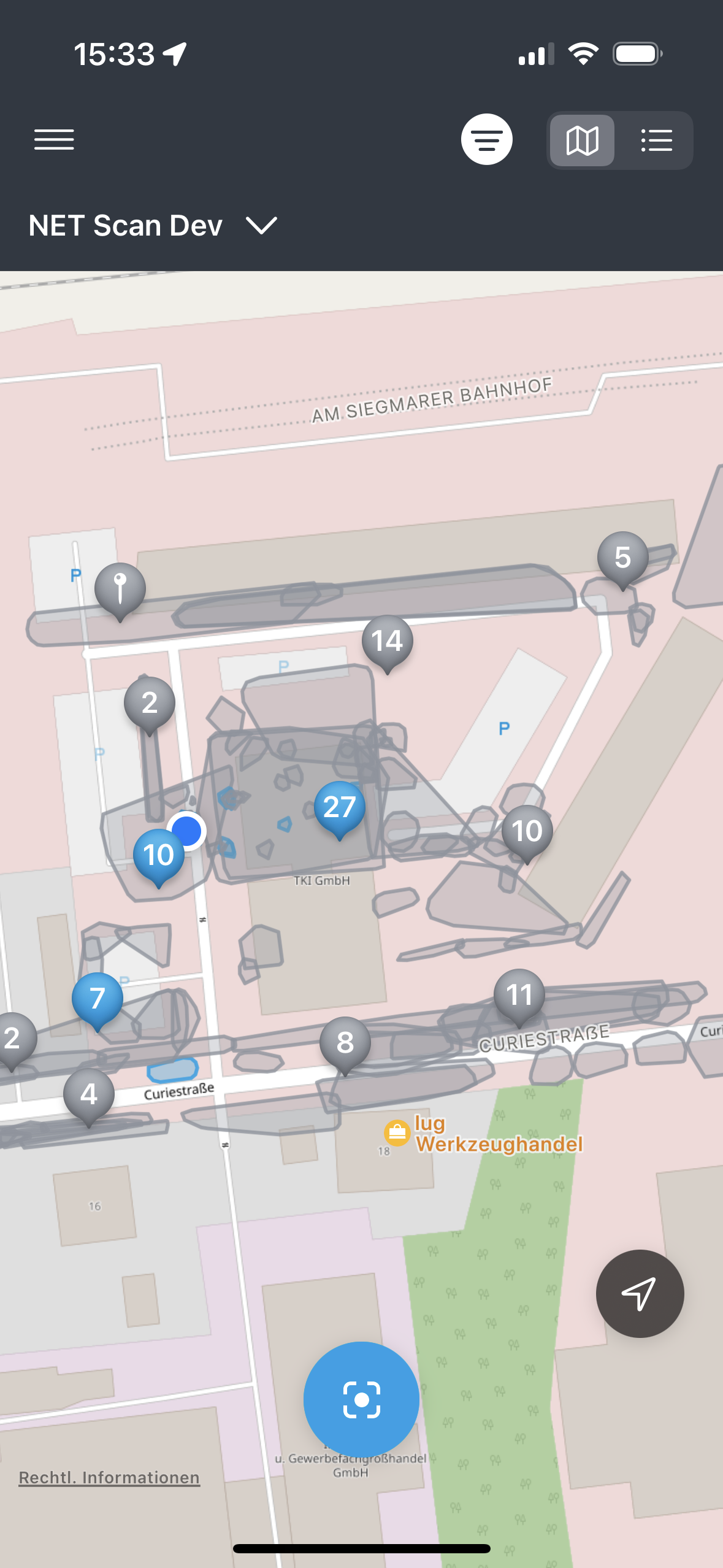

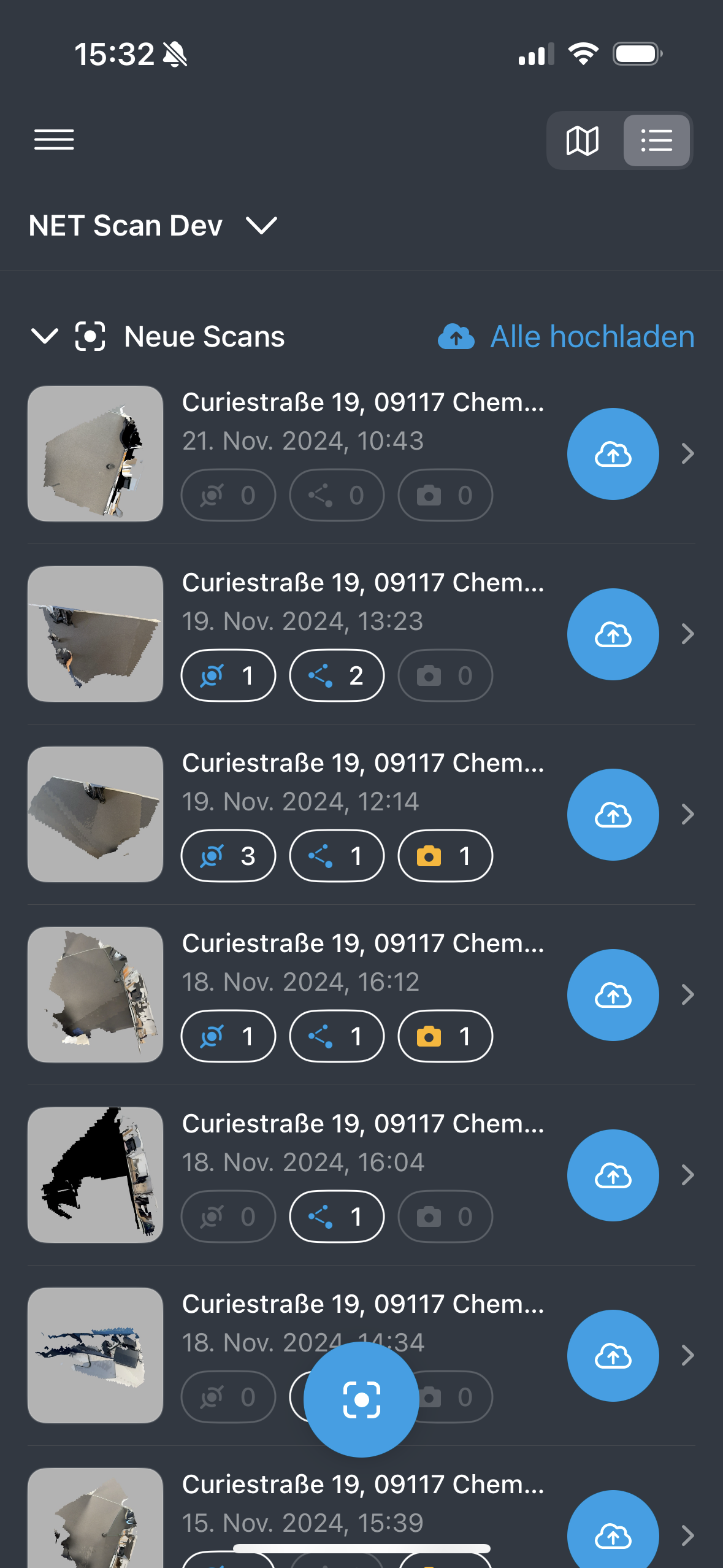

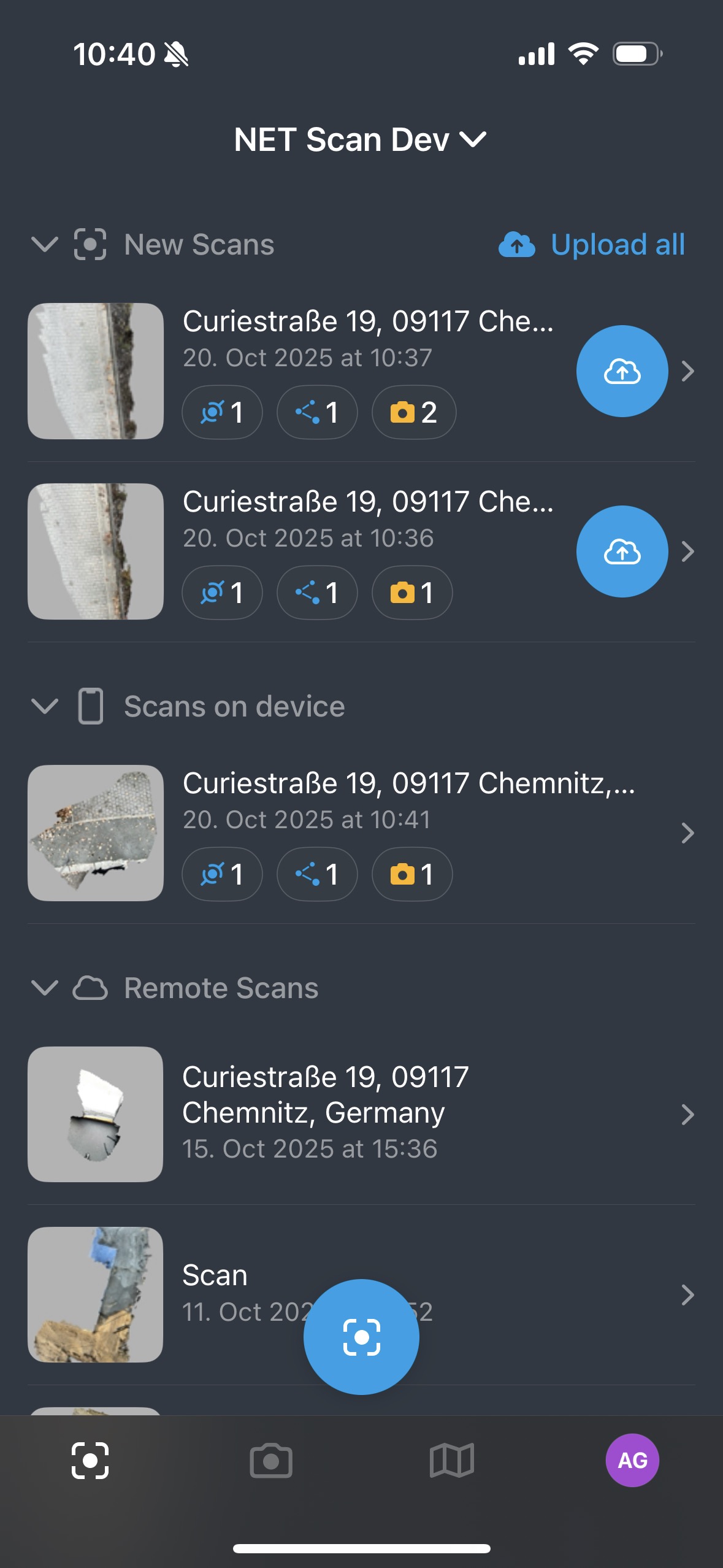

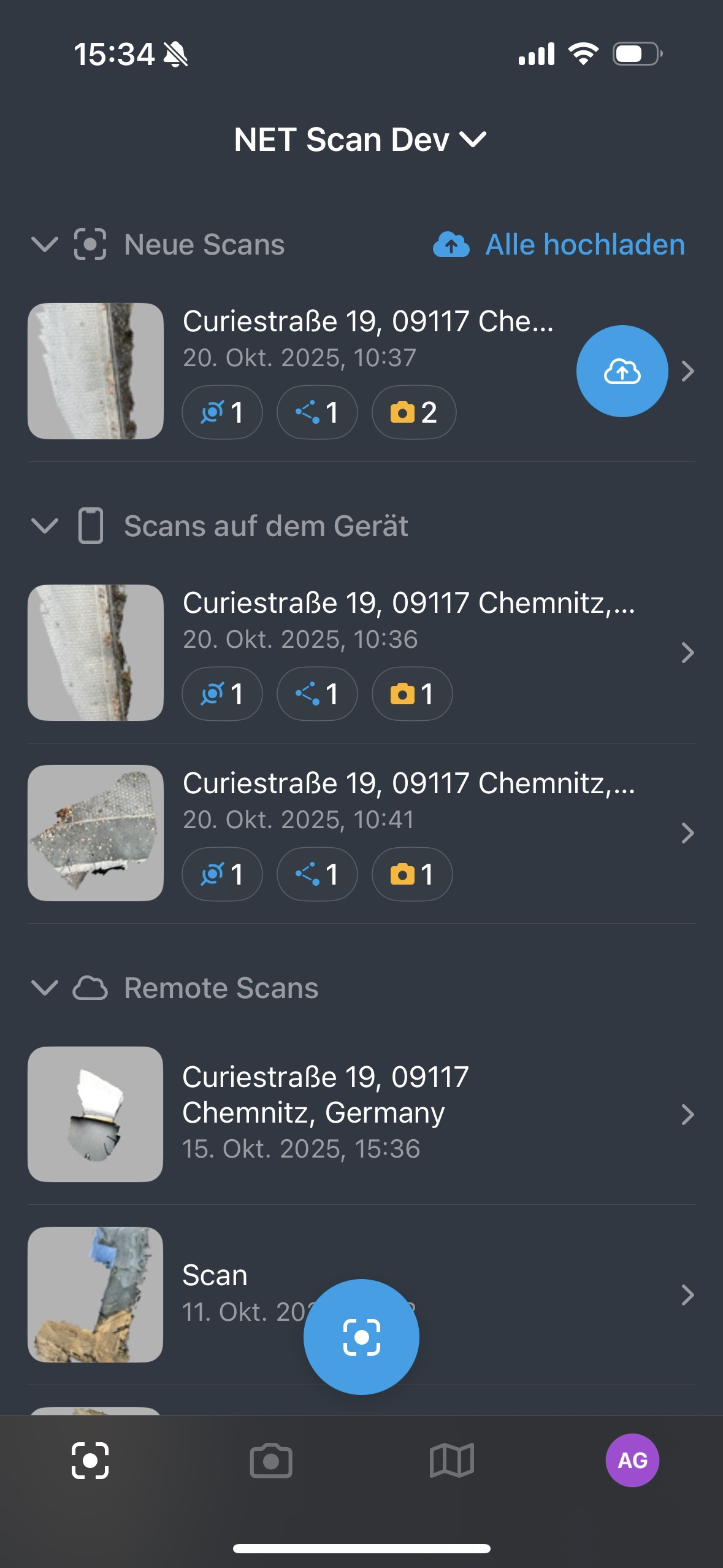

Neue Scans können per blauem Scan-Button ausgehend vom Hauptbildschirm sowohl von der Listen- als auch der Kartenansicht gestartet werden.

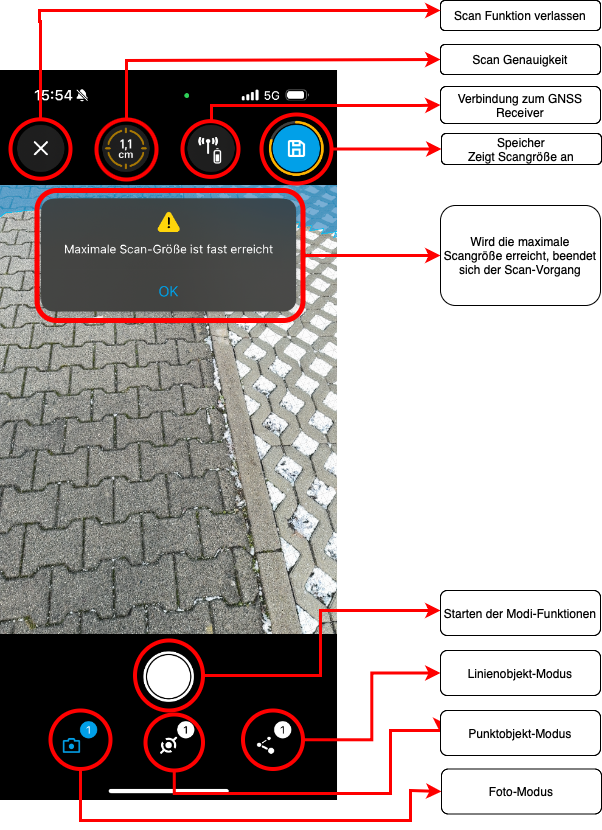

Darauf hin wechselt man die Scan-Funktion, bei welcher folgende Optionen zur Verfügung stehen:
In der oberen Mitte befindet sich das Genauigkeitssymbol, das Auskunft über die Positionsgenauigkeit des Scans gibt. Über dieses Symbol öffnet sich eine ausführliche Anzeige zur aktuellen Genauigkeit. Unter anderem ist dort einzusehen, ob ein RTK Fix besteht oder nicht. Nur mit RTK Fix ist eine hochpräzise Geo-Positionierung der aufgenommenen Daten sichergestellt. Rechts daneben liegt das Antennen Symbol, welches anzeigt ob eine Verbindung zum externen GNSS-Receiver besteht. Ein Klick darauf führt auf eine genauere Beschreibung. Hier kann das Neu-Verbinden mit dem GNSS-Receiver angestoßen oder eine bestehende Verbindung getrennt werden.
Der Speicherbutton befindet sich in der rechten oberen Ecke. Das Speichern wird erst ermöglicht, sobald der Scan-Vorgang beendet ist. Ein Scan-Vorgang kann verworfen und wiederholt werden.
Der untere Bereich bildet alle Modi ab. Von links nach rechts besteht die Möglichkeit dem Scan Fotos, Punkt- und Linienobjekte hinzuzufügen. Standardmäßig ist der Foto-Modus vorausgewählt.

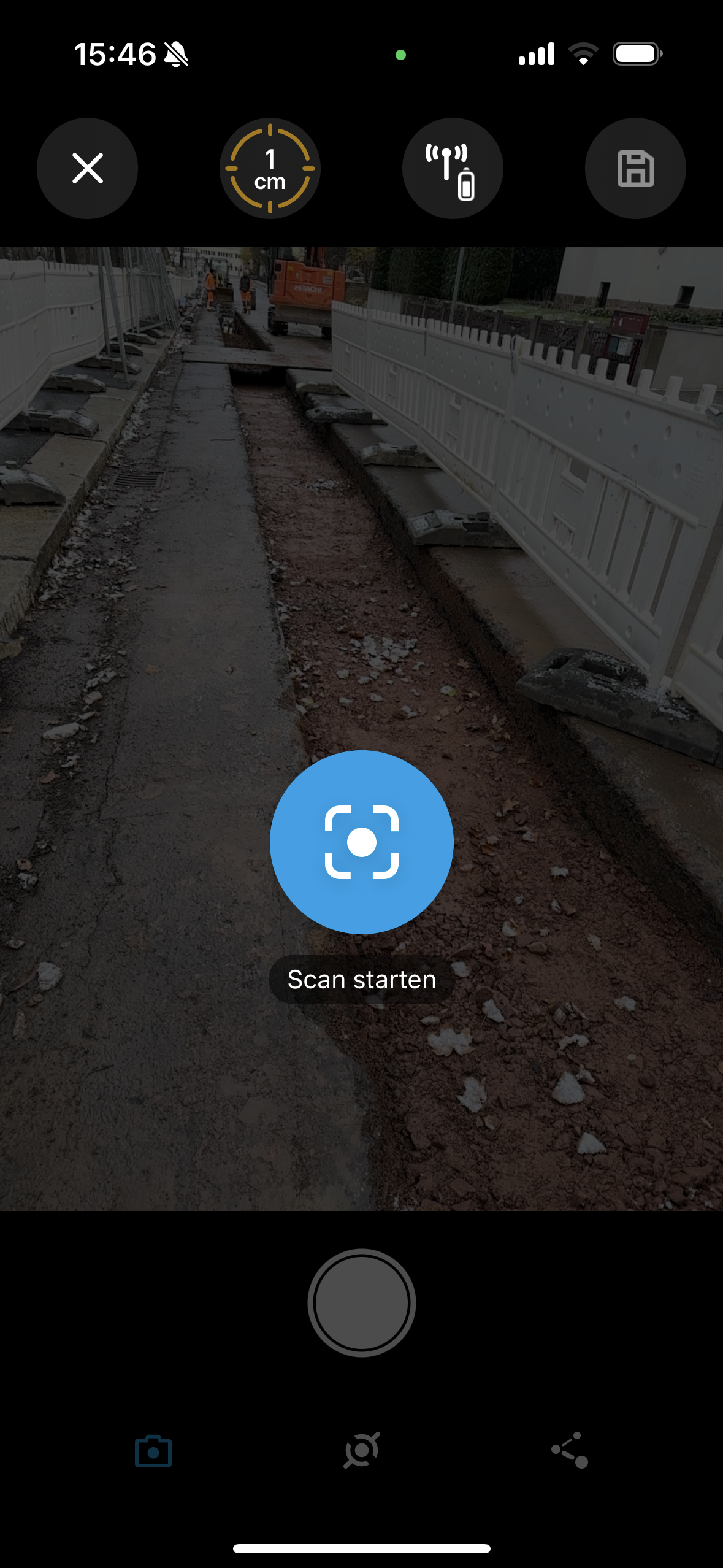

Scannen starten

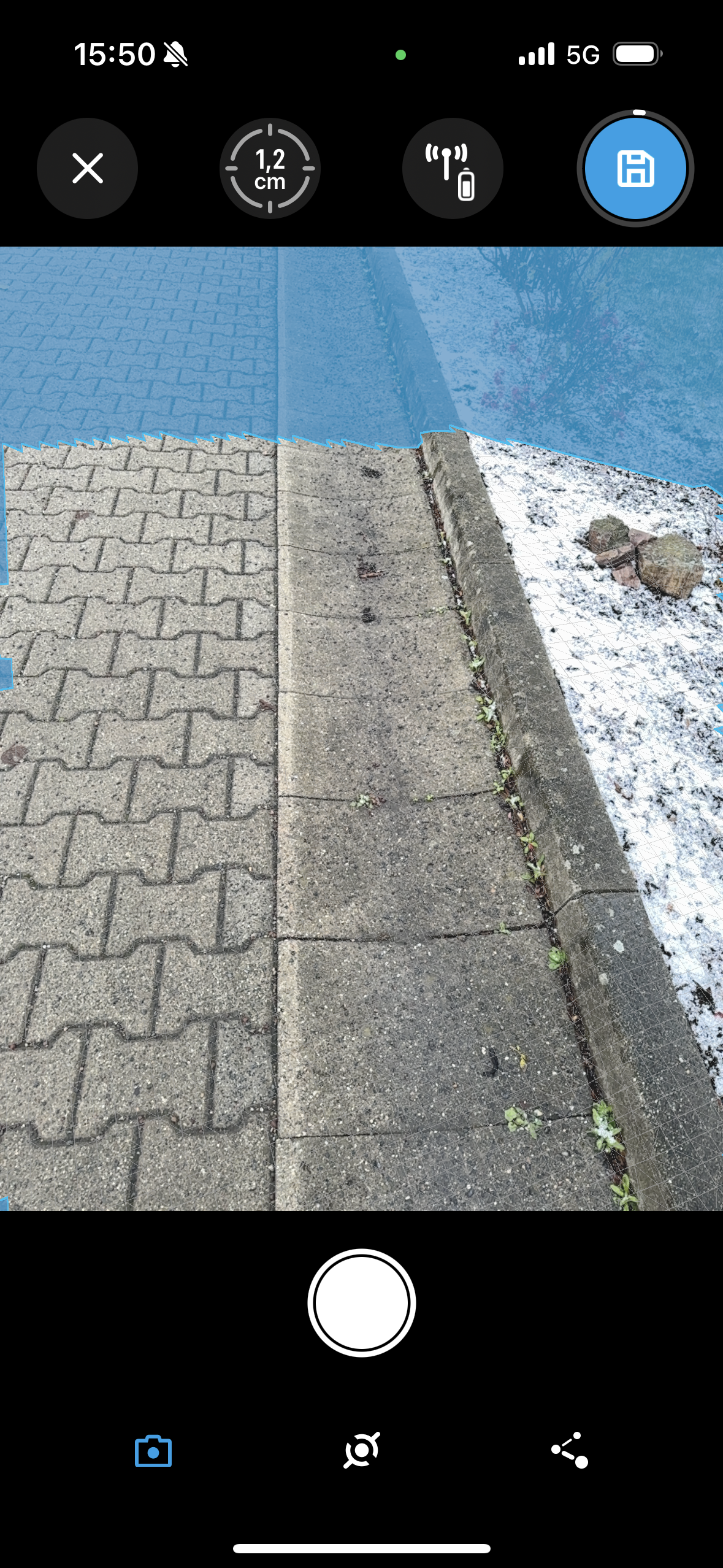

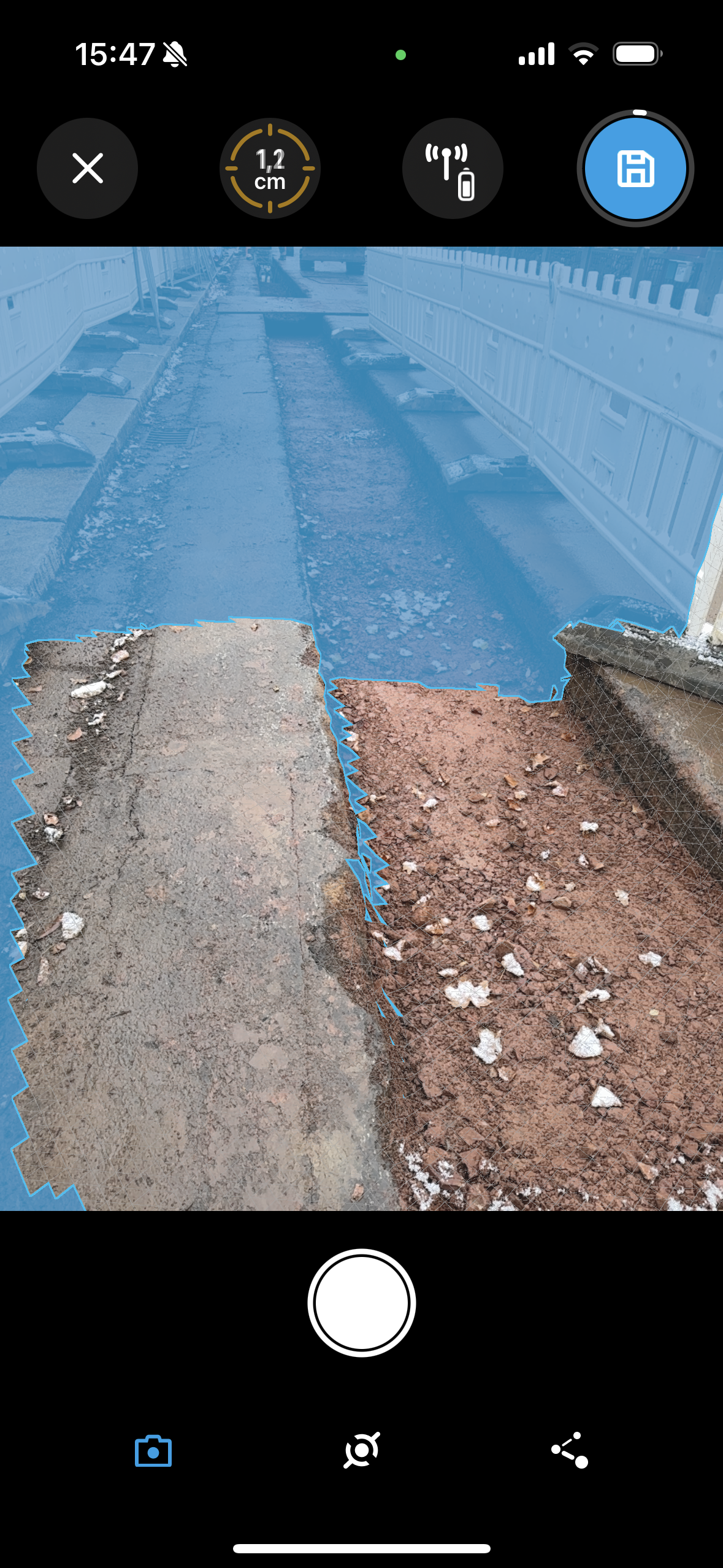

Der Scan-Vorgang wird einmalig gestartet mit Klick auf den blauen Scanbutton und danach mit dem Betätigen des Speicherbuttons gestoppt. Durch das Kreuz kann der Vorgang jederzeit abgebrochen werden. Während des Scannens werden alle Elemente ohne Überblendung sichtbar dargestellt, die später zum 3D-Modell gehören. Bereiche, die blau eingefärbt sind, werden im finalen Scan nicht enthalten sein, weil sie entweder noch nicht erfasst wurden oder in einer zu großen Entfernung liegen.
Nach erfolgreicher Verbindung mit dem GNSS-Receiver, sollte ein Scan erst durchgeführt werden, wenn die Genauigkeit mindestens unter 1,5 cm liegt und ein RTK Fix vorliegt, wodurch sich das Genauigkeits-Symbol grün färbt. Alternativ kann nach einer Wartezeit von 90 Sekunden auch mit schlechterer Positionsgenauigkeit ein Scan gestartet werden. Dies ist auch der Fall, wenn kein externer GNSS-Receiver verbunden wurde. Dann wird die ungenaue Positionierung im Scan von der App angemerkt und auch für später in der Detailansicht vermerkt. Damit ist das Scannen zu jederzeit ermöglicht.

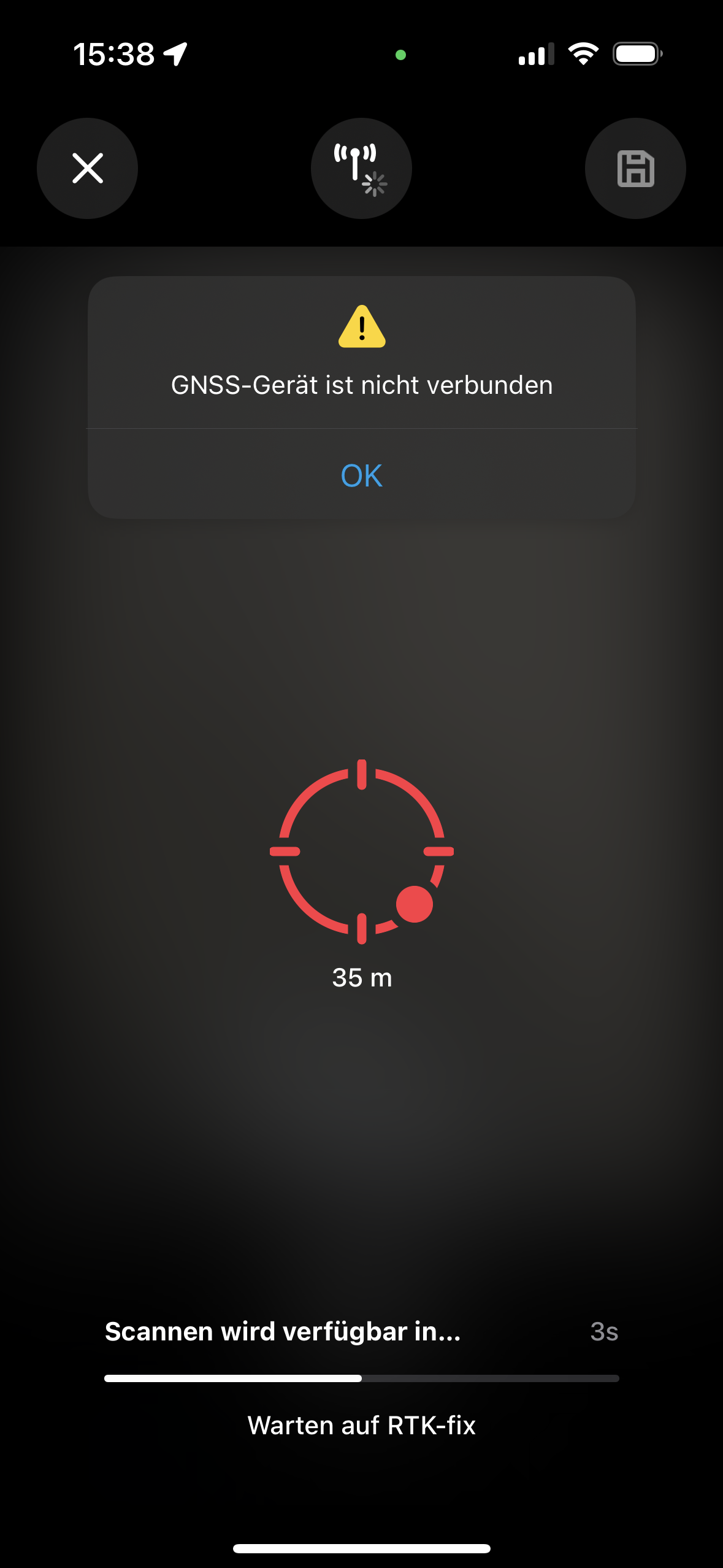

Abbildung: Wartezeit, da kein GNSS-Gerät verbunden
Für eine bessere geografische Positionierung eins 3D-Scans ist es ratsam, sich während des Scan-Vorgangs entlang des gewünschten Objekts zu bewegen und dieses aus möglichst vielen Blickwinkeln zu erfassen. Zudem ist empfehlenswert, Merkmale wie beispielsweise Bäume oder Zäune durch Fotos festzuhalten, anstatt sie zu scannen.
Fotos aufnehmen
Rechts befindet sich der Foto-Modus. Fotos können während des Scan-Vorgangs aufgenommen werden. Auch nach dem Speichern können Fotos hinzugefügt werden. Dies ist solange möglich, bis der Scan hochgeladen wurde.
Punkt- und Linienobjekte einfügen

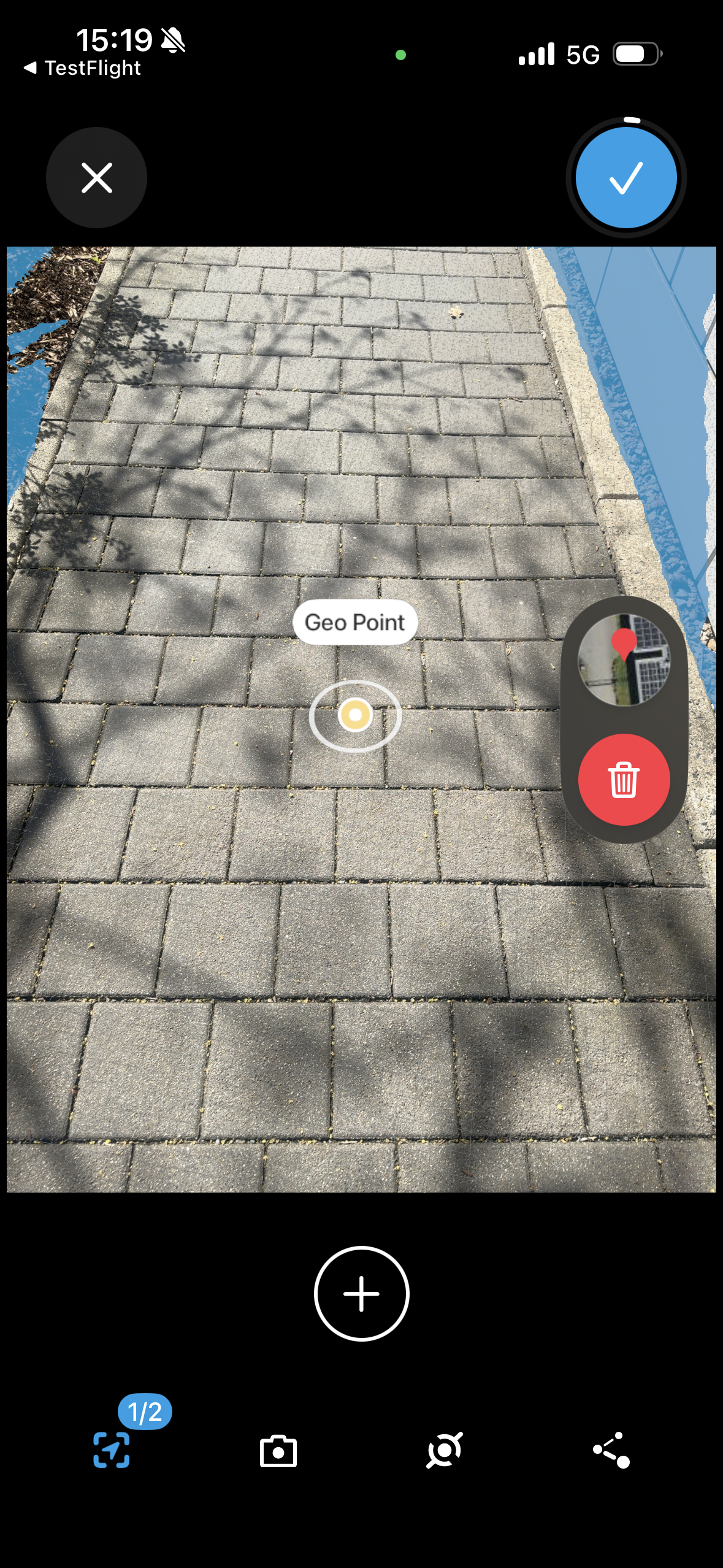

Bis der Scan gespeichert wurde, können Punktobjekte hinzugefügt werden. Ein nachträgliches Hinzufügen wie im Falle von Fotos, ist nicht möglich. Ein Sucher zeigt die Position des Punktes. Ein Klick auf den Auslöser bestätigt die Platzierung des Punktes.

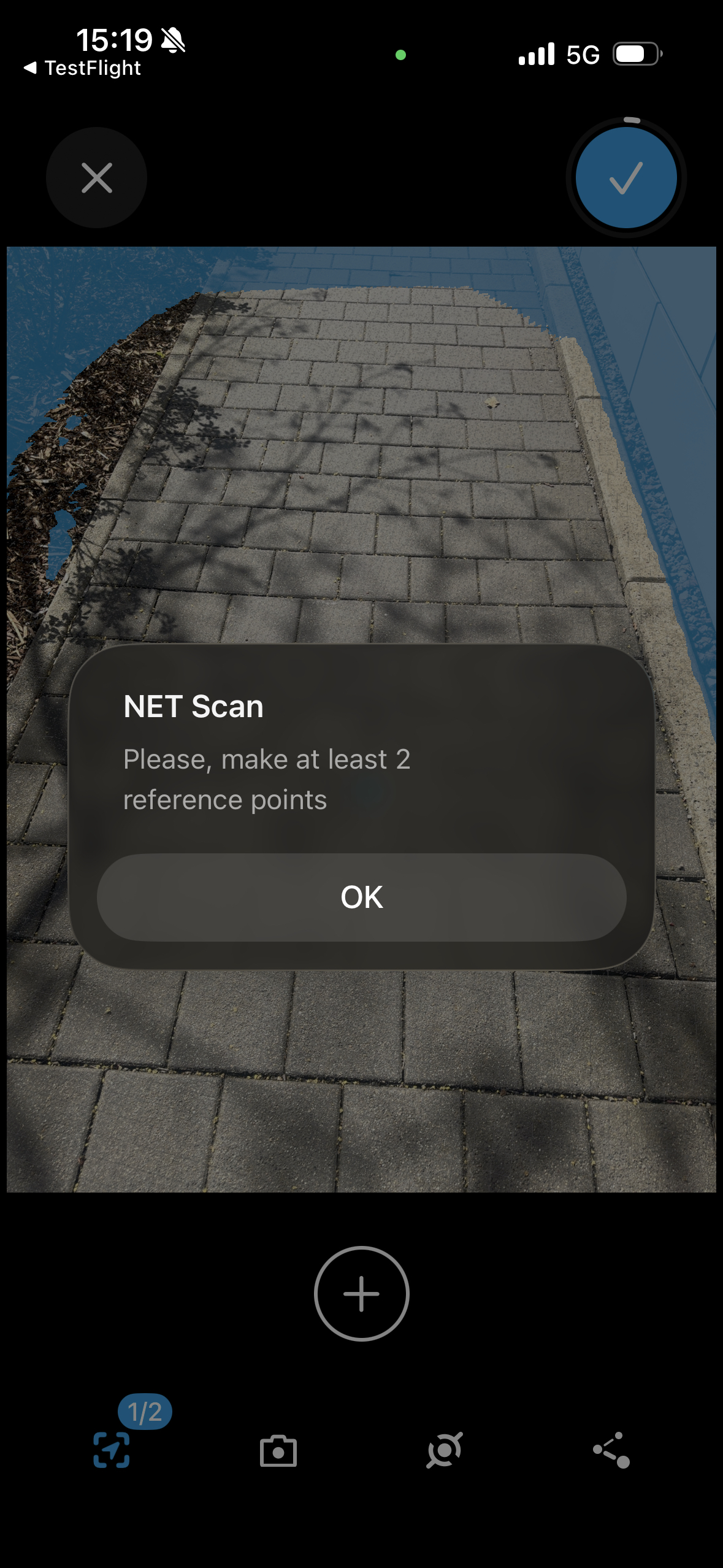

Das Erstellen einer Linie verläuft ähnlich. Solange die Linie in Bearbeitung ist, wird jeder neue Punkt mit dem vorher gesetzten verbunden. Dabei besteht die Möglichkeit, die Platzierung des neuen Punktes rückgängig zu machen. Zum Beenden einer Linie muss diese erst mit dem Klick auf den Haken-Button bestätigt werden. Für das Erstellen einer Linie benötigt es mindestens zwei Punkte.
Für das Löschen einer Linie muss diese mit dem Sucher selektiert werden, woraufhin dessen Punkte gelb dargestellt werden. Ist sie selektiert, kann sie daraufhin vollständig gelöscht werden.

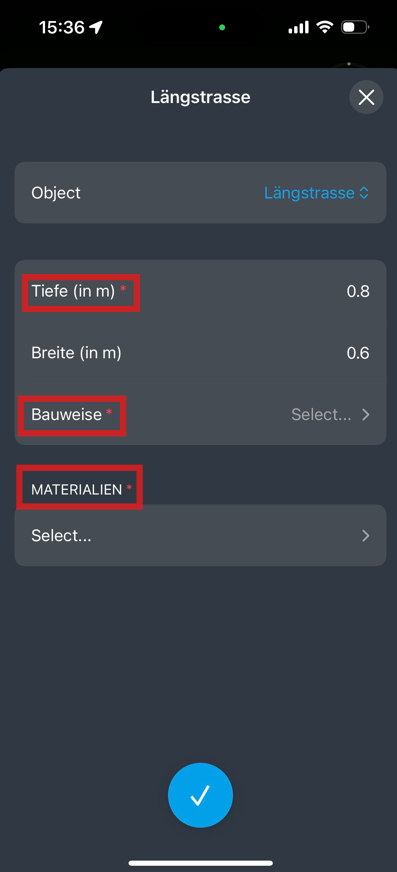

Punkt- und Linienobjekte sind Kategorien zuzuordnen. Dies ermöglicht das Auswahlfeld über dem Auslöse-Button. Gewählt werden kann zwischen
- Längstrassen und Hausanschlusstrassen
- Gebäudekanten
- Rohrunterbrechung (Fitting), Hauseinführung APL, Kugelmarker, Rohrende,
- Muffen, NVts

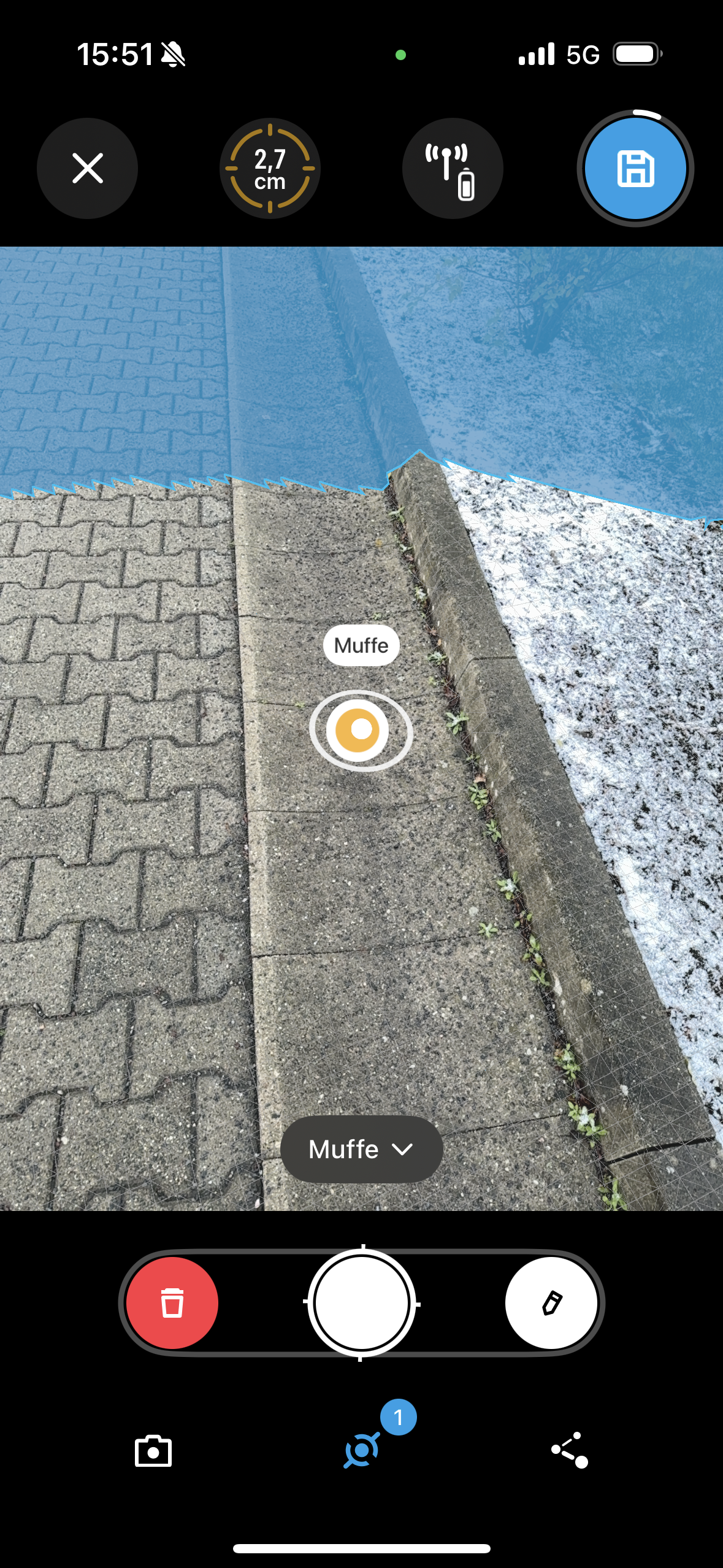

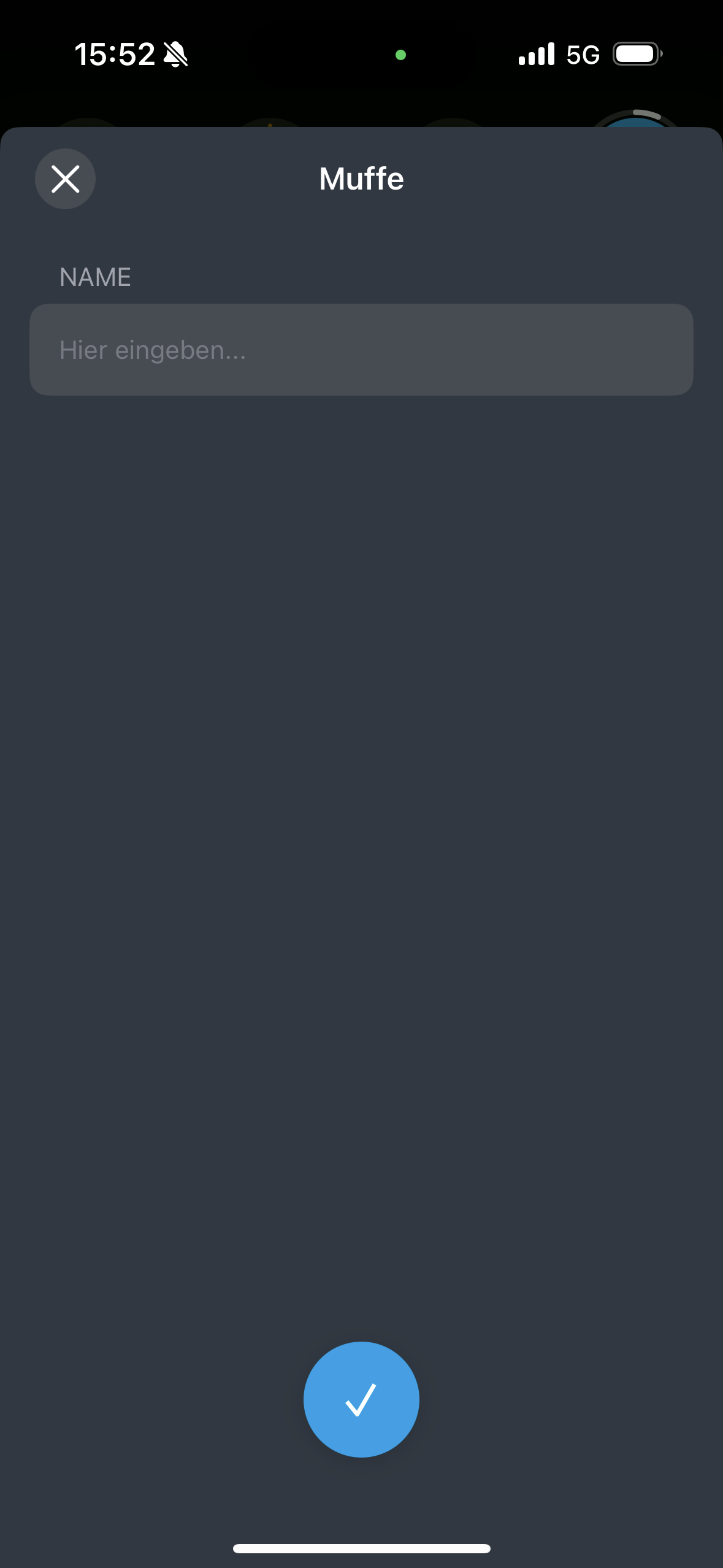

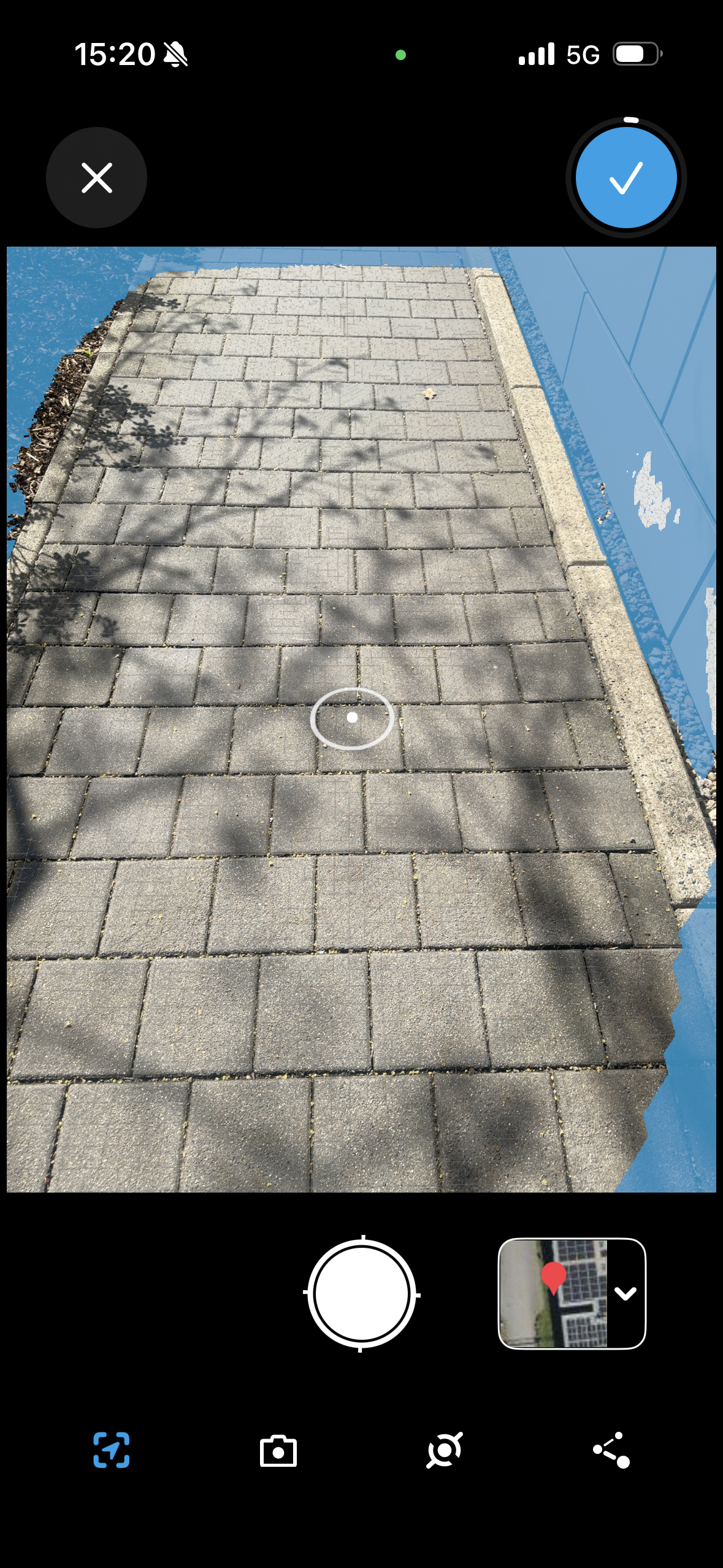

Abbildung: Punktobjekt hinzufügen Abbildung: Punktobjekt “Muffe” bestätigen

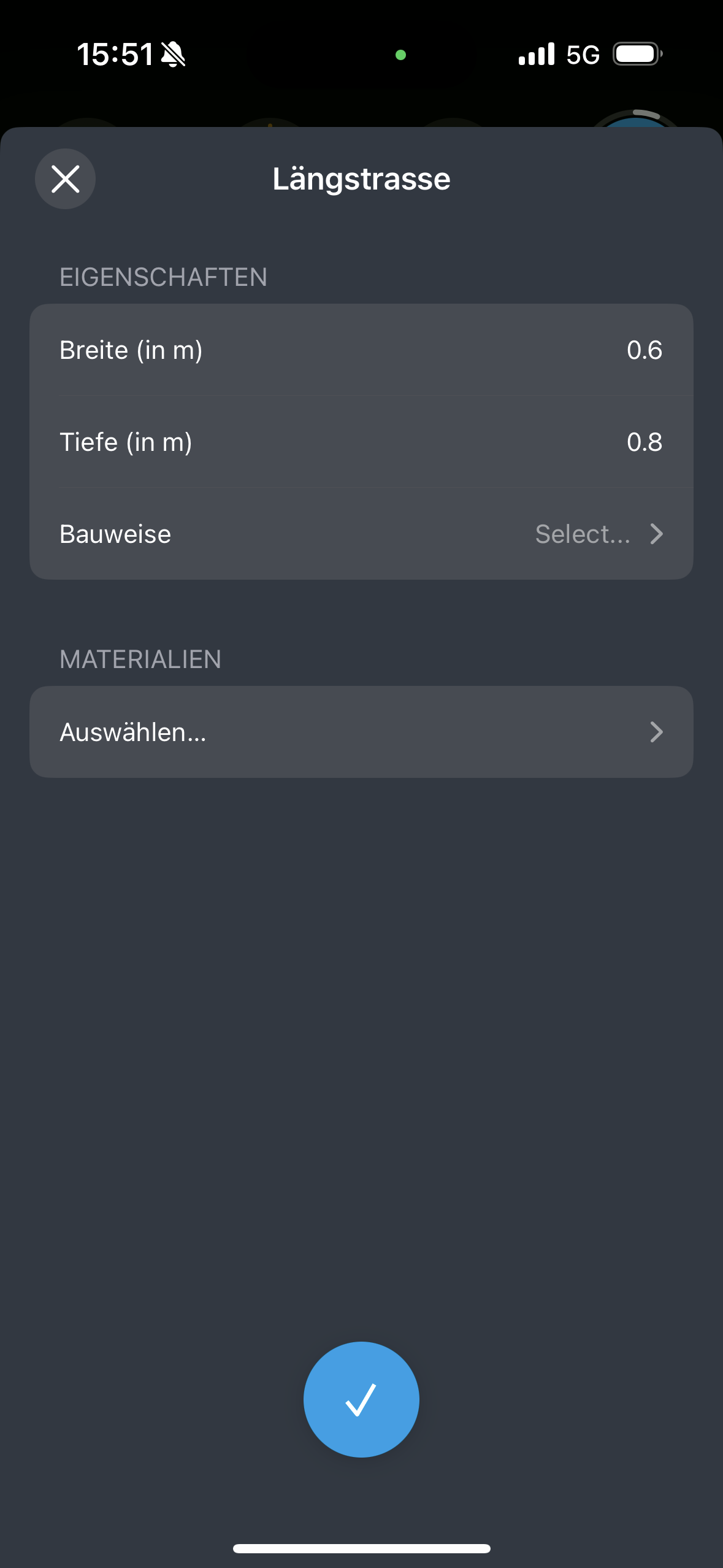

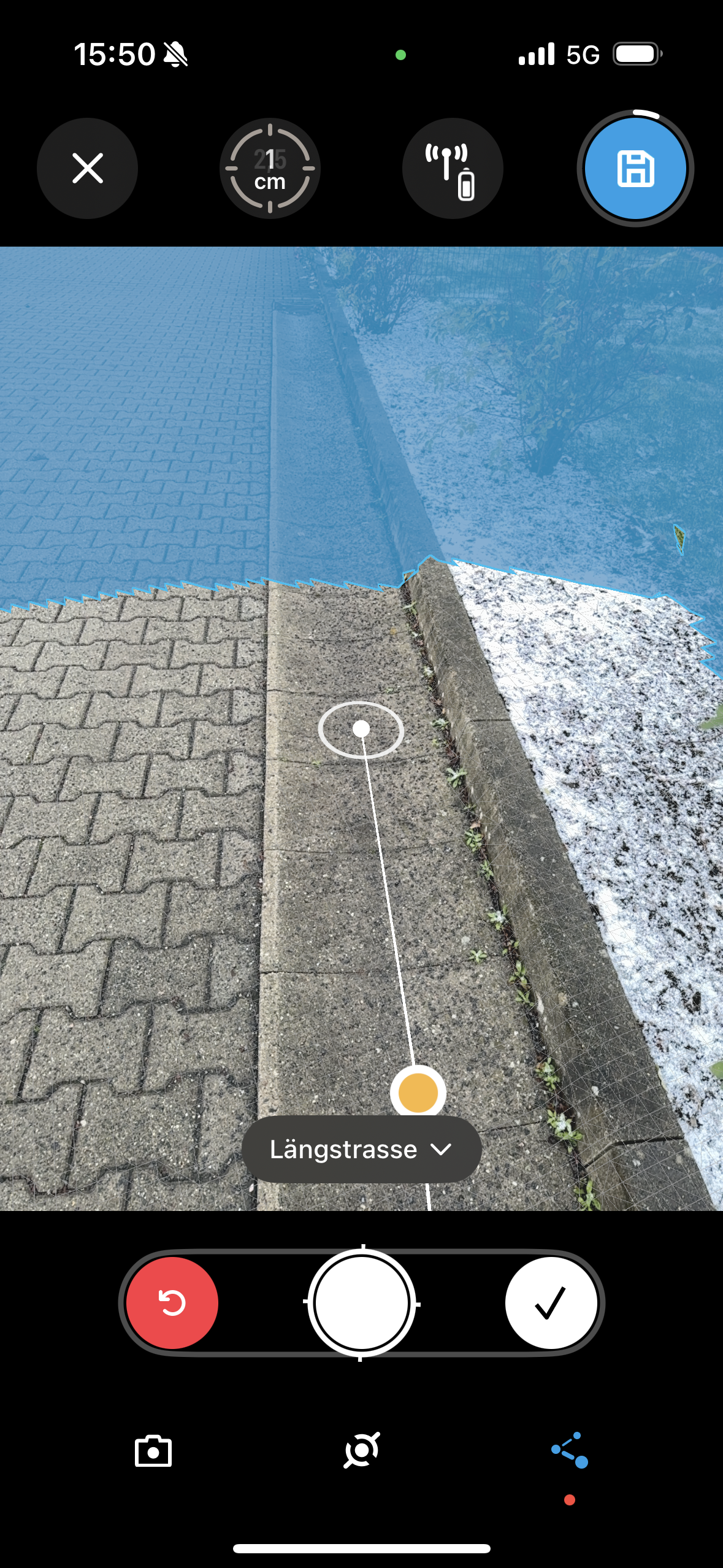

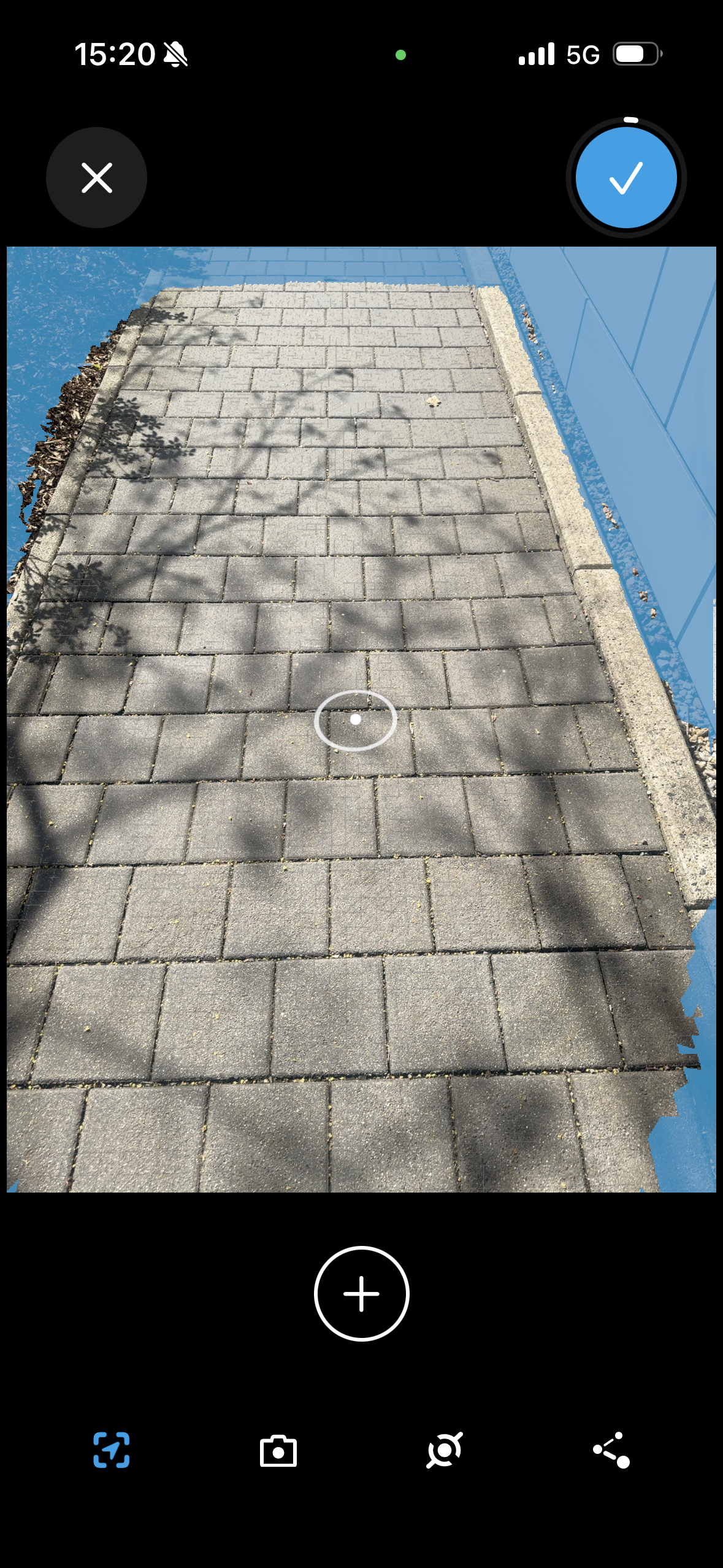

Abbildung: Linienobjekt hinzufügen Abbildung: Linienobjekt “Längstrasse” bestätigen
Positionierung optimieren
Für eine zentimetergenaue Positionierung sind eine stabile Internetverbindung sowie die Verbindung zum externen GNSS-Receiver zwingend notwendig. Darüber hinaus kann die Qualität der Positionierung durch ausreichende Bewegung um mehrere Meter während des Scan-Vorgangs angehoben werden.
Das Genauigkeitssymbol zeigt farblich an, wie gut die erwartete Genauigkeit des Scans ist. Zusätzlich ist die Genauigkeit in Metern beziehungsweise Zentimetern angegeben. Die Farbskala verläuft von Rot (schlechte Genauigkeit) zu Gelb (mittlere Genauigkeit) bis hin zu Grün (gute Genauigkeit). Es ist zu empfehlen vor dem Starten des Scans auf Grün zu warten. Dies kann nach dem ersten Anschalten des GNSS-Receivers länger dauern, als dies später der Fall ist.
Eine genaue Positionierung kann nur bei grünem Genauigkeitssymbol gewährleistet werden. Dies bedeutet, dass ein RTK Fix vorhanden ist, welcher essentiell für die akkurate Positionierung ist.

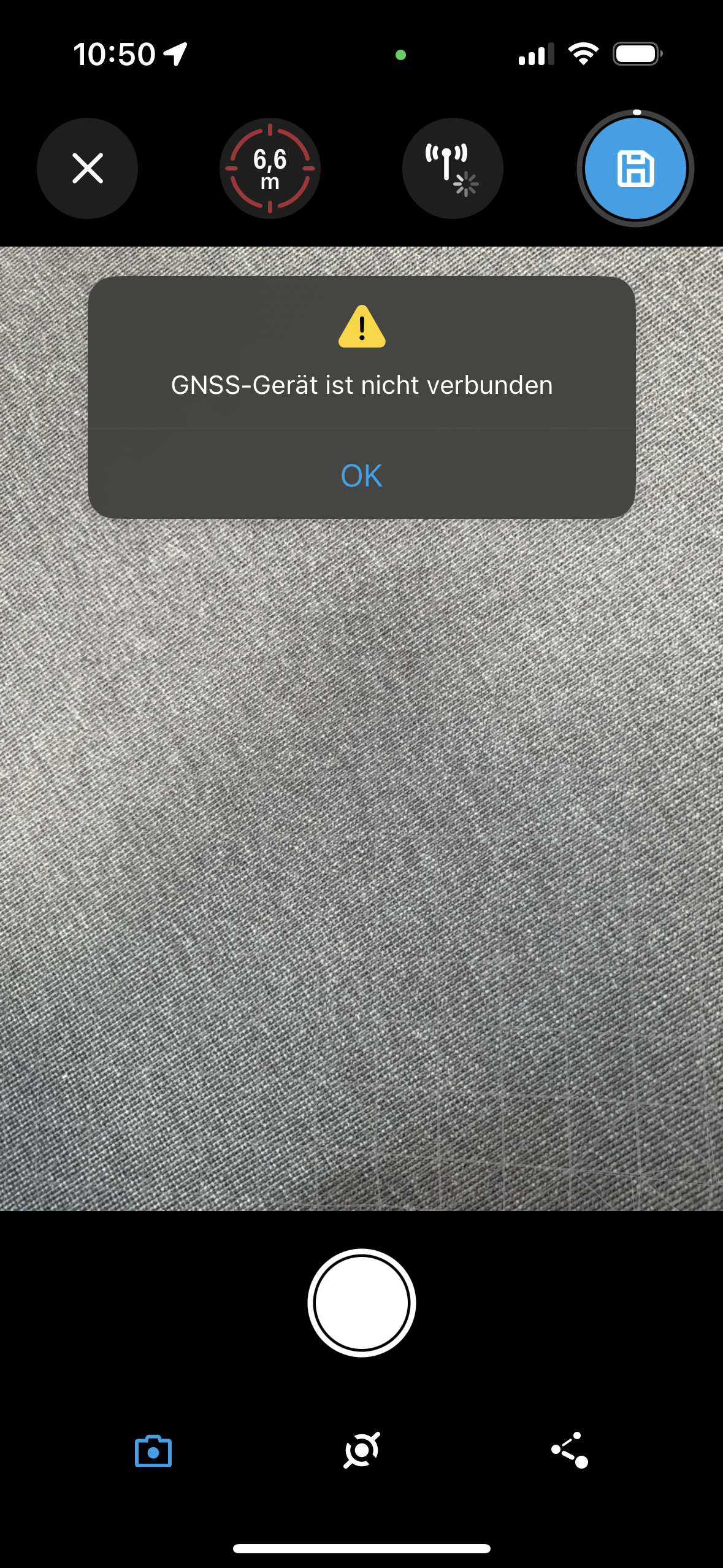

Abbildung: Warnung, kein GNSS-Gerät verbunden
Der Fortschritt der Genauigkeit kann über ebenjenes Symbol nachvollzogen und durch Klicken auf diesen Button im Detail untersucht werden.

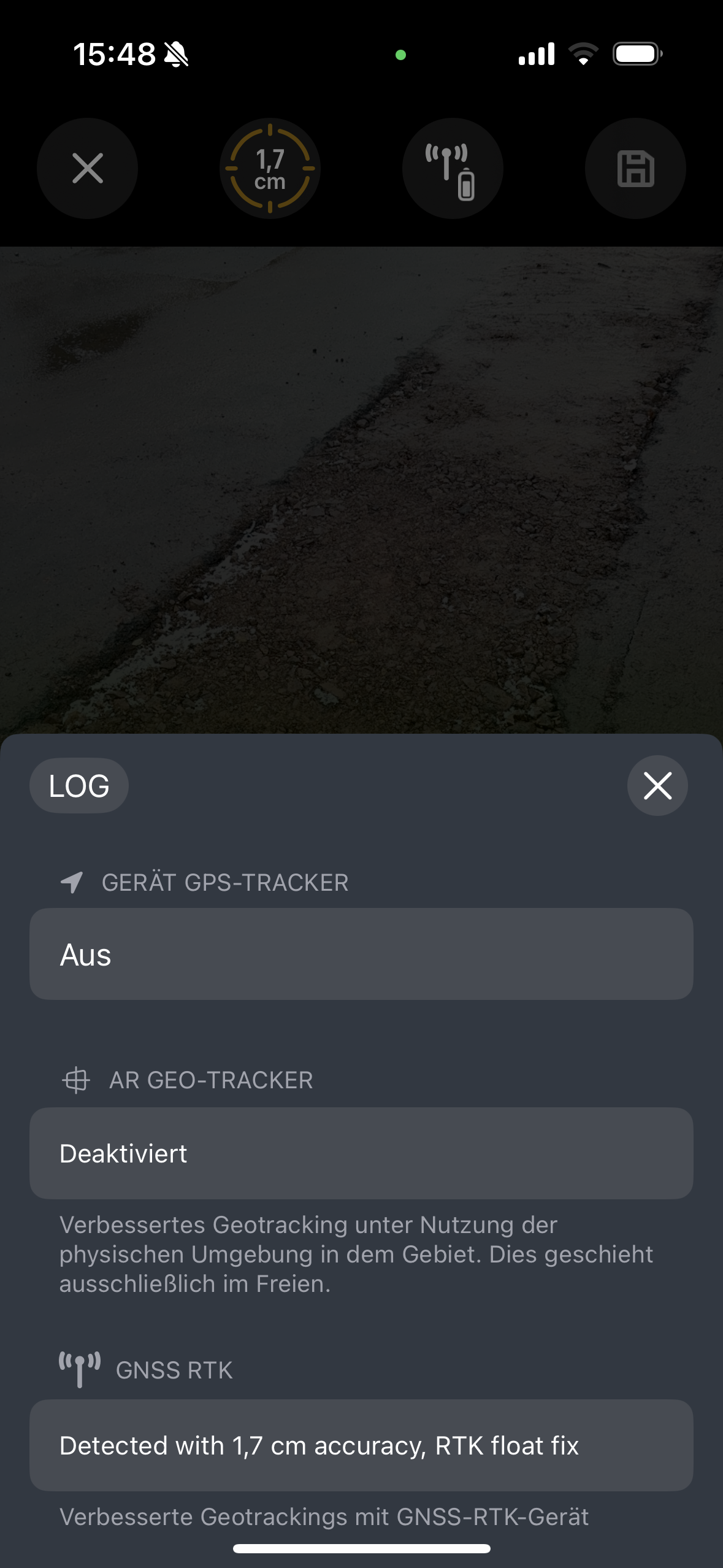

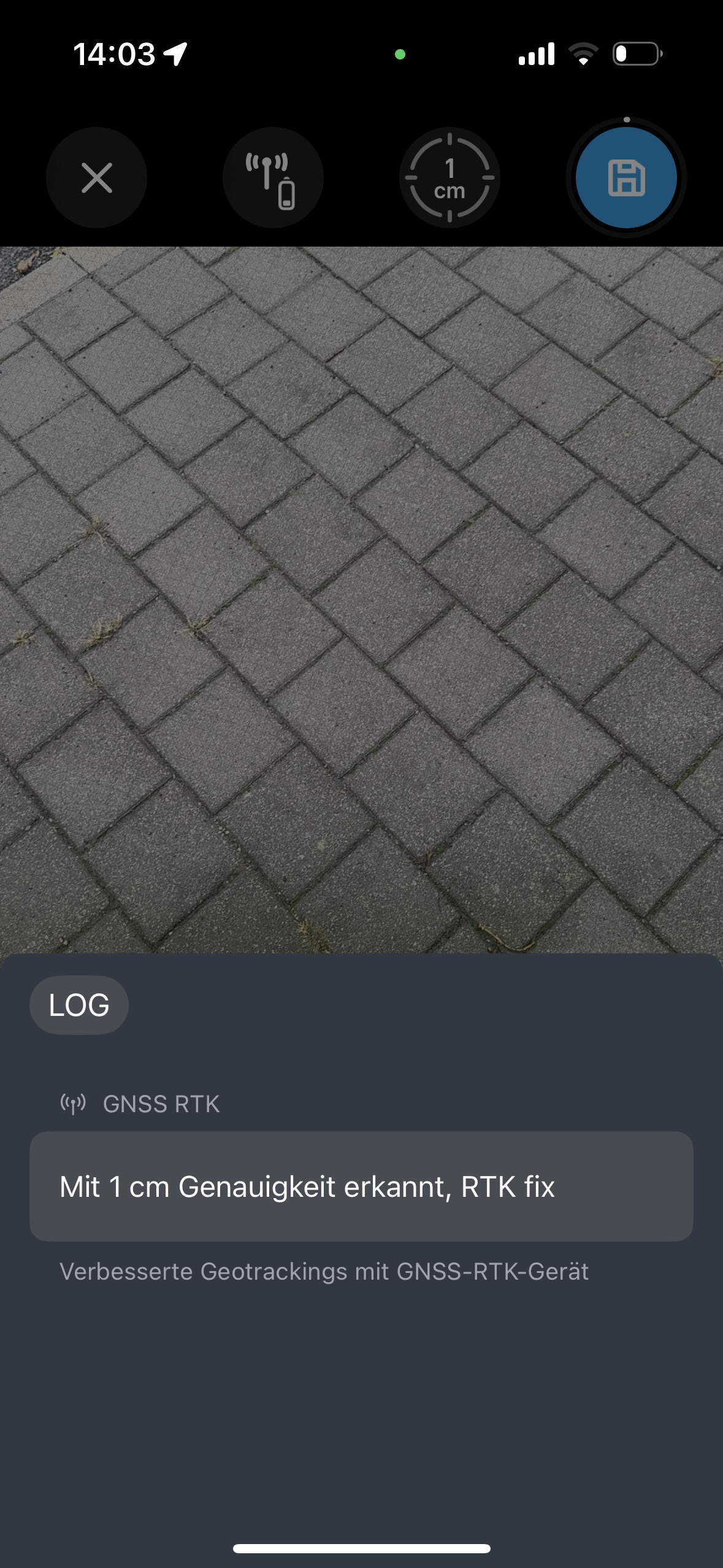

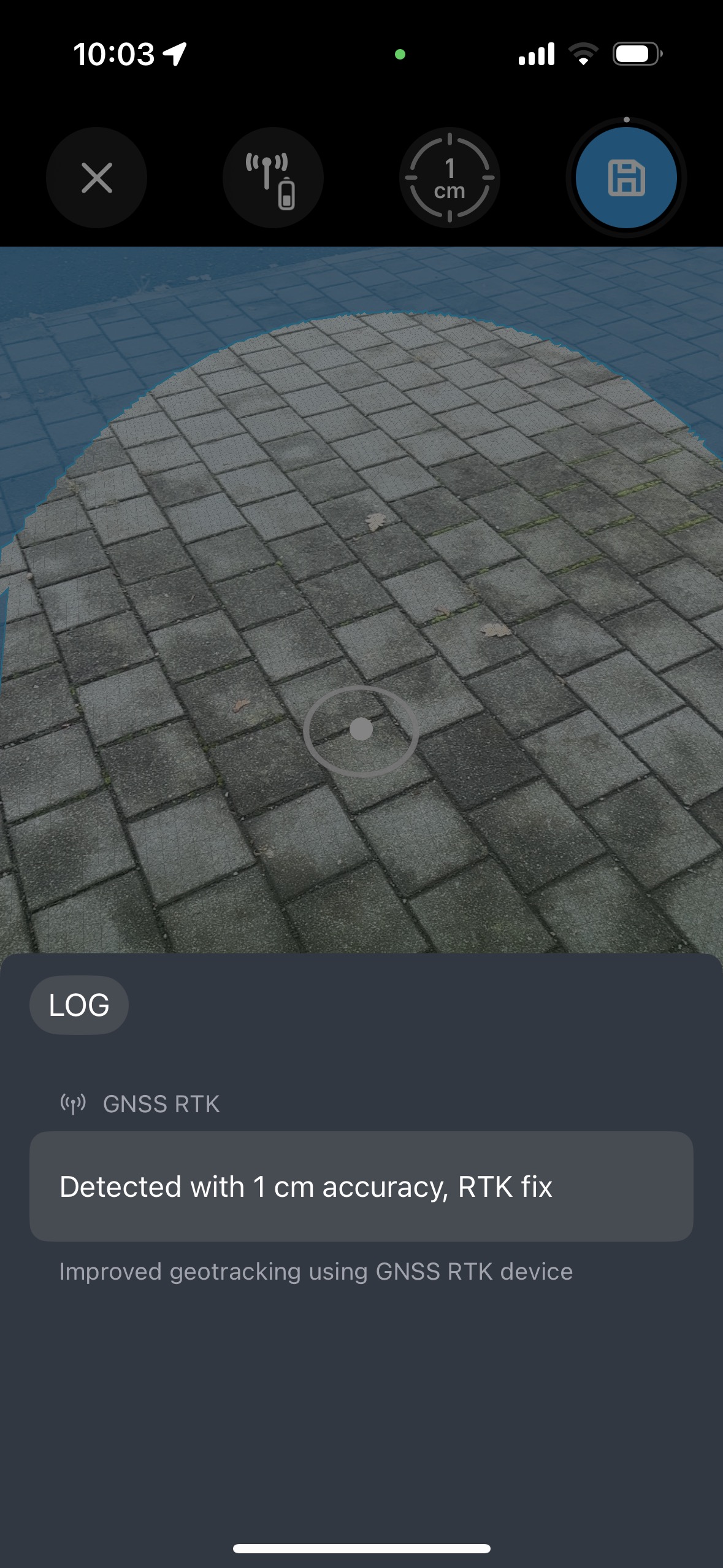

Abbildung: Detailansicht Genauigkeit
Benennung, Verarbeitung und Speicherung von Scans

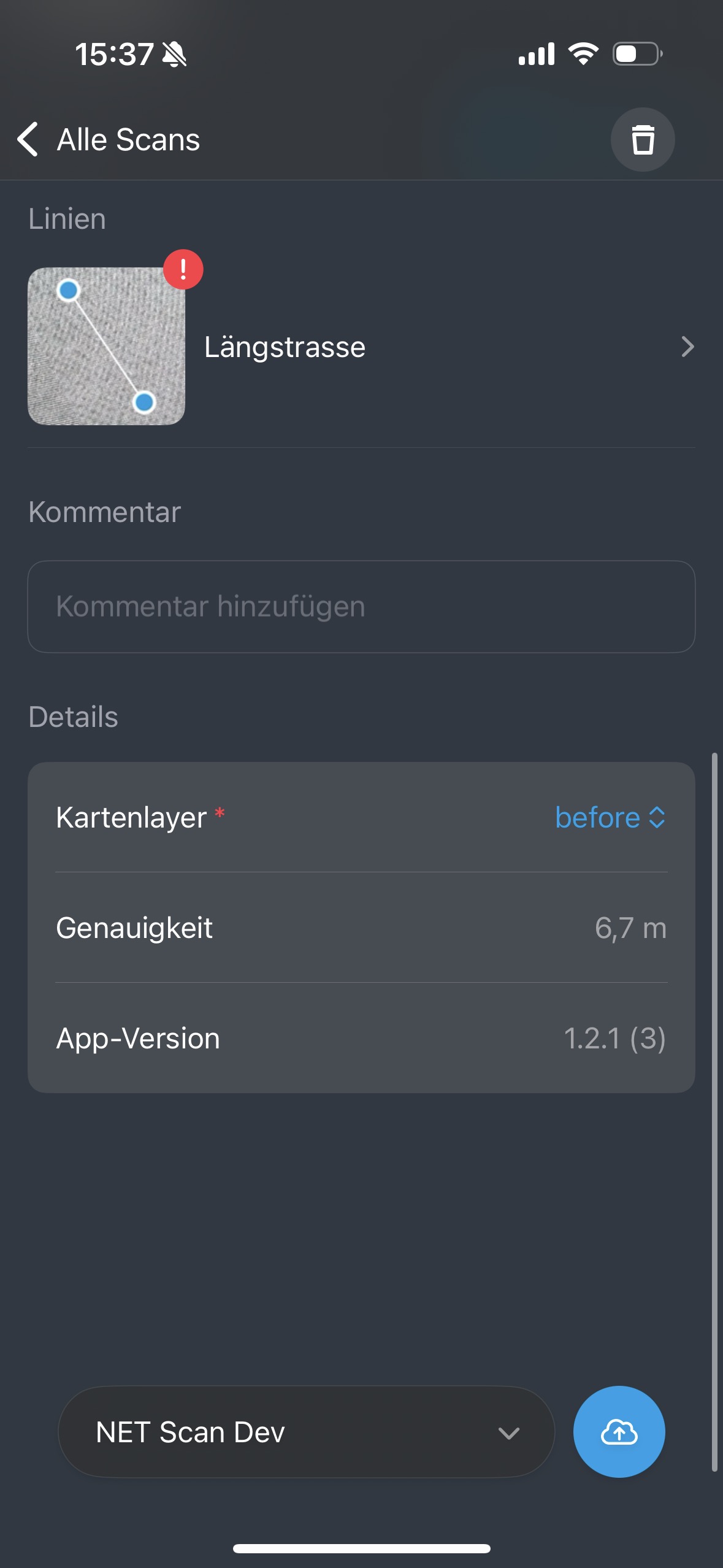

Soll der Scan-Vorgang beendet werden, geschieht dies über den Speicherbutton. Ist die maximale Scangröße vorher schon erreicht, wird der Scan-Vorgang von selbst unterbrochen. Mit betätigen des Speicherbuttons beginnt die Verarbeitung. Danach öffnet sich die Detailseite des gerade aufgenommenen Scans.

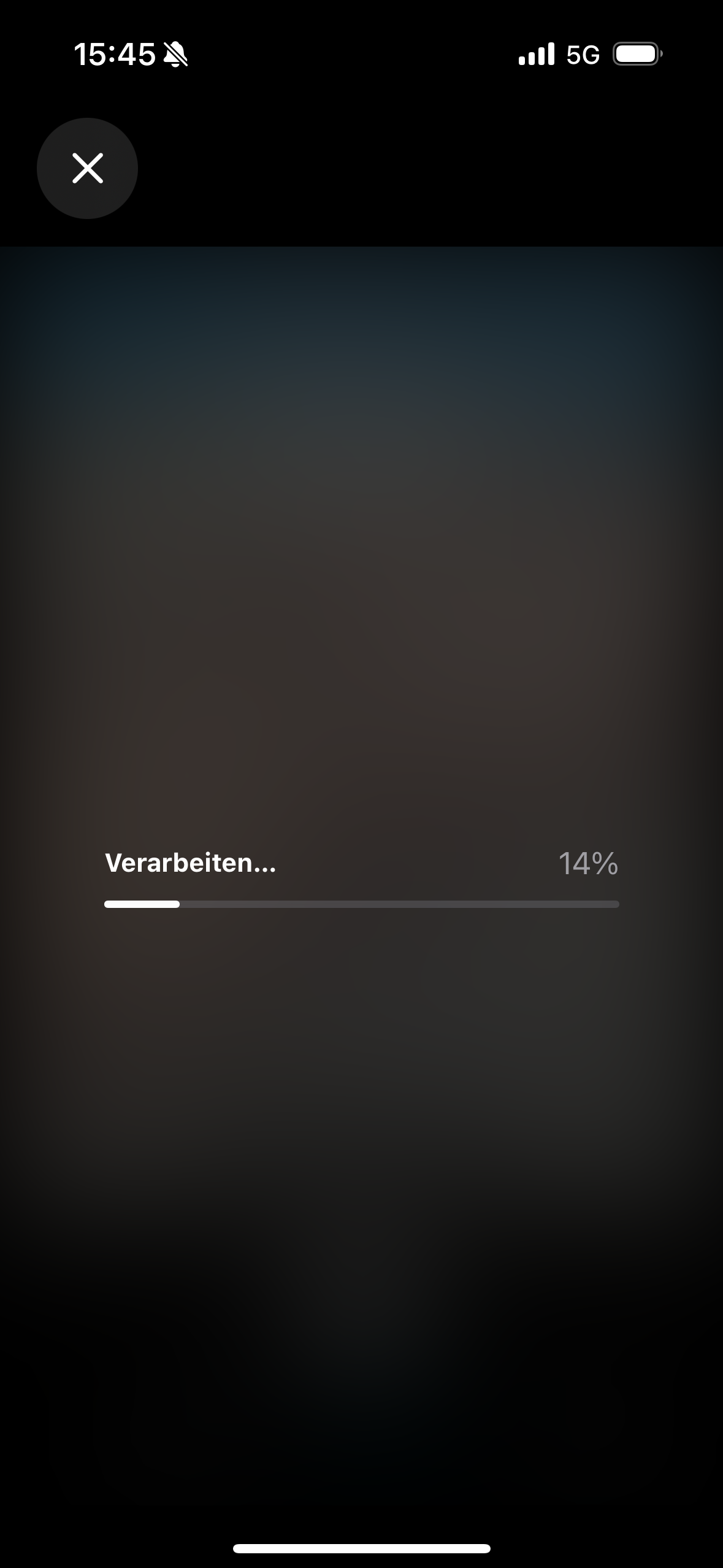

Abbildung: Verarbeitung des Scans
Bei einer aktiven Internetverbindung wird anhand der GPS Koordinaten die aktuelle Adresse ermittelt und als Titel des Scans verwendet.
