Die Integration der Cyclomedia Befahrungsdaten ist in den NET Modulen Engineering, Design und dem Field Survey Datenmodell verfügbar. Die Funktionsweise ist in allen aufgeführten Modulen gleich.
Für die Nutzung der Cyclomedia Integration ist ein direkter Vertrag mit Cyclomedia erforderlich.
Die Funktionalitäten der Cyclomedia Integration sind auf einer eigenen Registerkarte "Cyclomedia" zusammengefasst.
Hinweis für Kunden mit kundenspezifischen Installern
Die Cyclomedia-Integration wird nicht automatisch in den kundenspezifischen Installern bereitgestellt. Sollten Sie die Integration nutzen wollen, können Sie unseren Support kontaktieren, damit die Cyclomedia Integration in Ihrem Installer aktiviert wird
Ablauf des Arbeitens mit der Cyclomedia Integration
Nach dem Öffnen eines entsprechenden Projektes wechselt man in die Registerkarte "Cyclomedia"
Step 1 - Cyclomedia Einstellungen tätigen

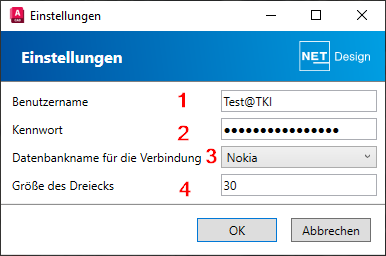

Öffnen Sie als erstes den "Einstellungen" Dialog
Für die Nutzung der Cyclomedia-Integration benötigen Sie einen Vertrag mit Cyclomedia. Die Einstellungen zu 1-3 erfahren Sie von Cyclomedia.
Die Größe des Dreiecks (4), darüber wird der sichtbare Fensterausschnitt im Cyclorama gesteuert, kann verändert werden. Testen Sie, mit welchen Einstellungen Sie am besten arbeiten können.
Mit "Ok" bestätigen Sie die Einstellungen.
Step 2 - Cyclorama öffnen
Über den Button "Cyclorama"

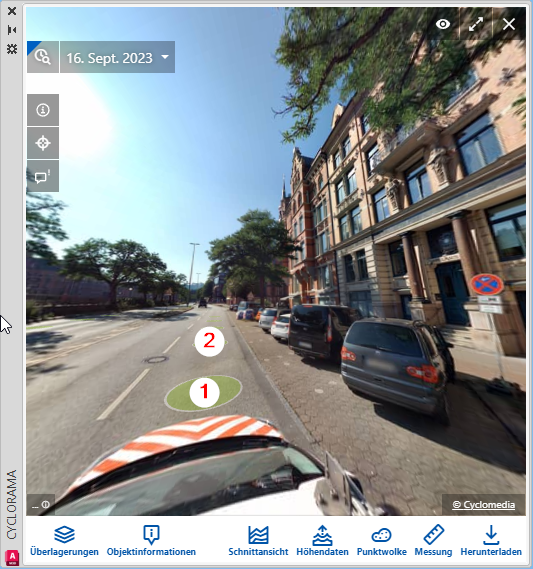

öffnet sich das Fenster mit den Befahrungsdaten
Durch einen Klick auf die Befahrungsstützpunkte (1 und 2 hellgrün) bewegt man sich in den Befahrungsdaten, mit Hilfe der Maus kann man seine Ansicht drehen bzw. in das Bild zoomen.

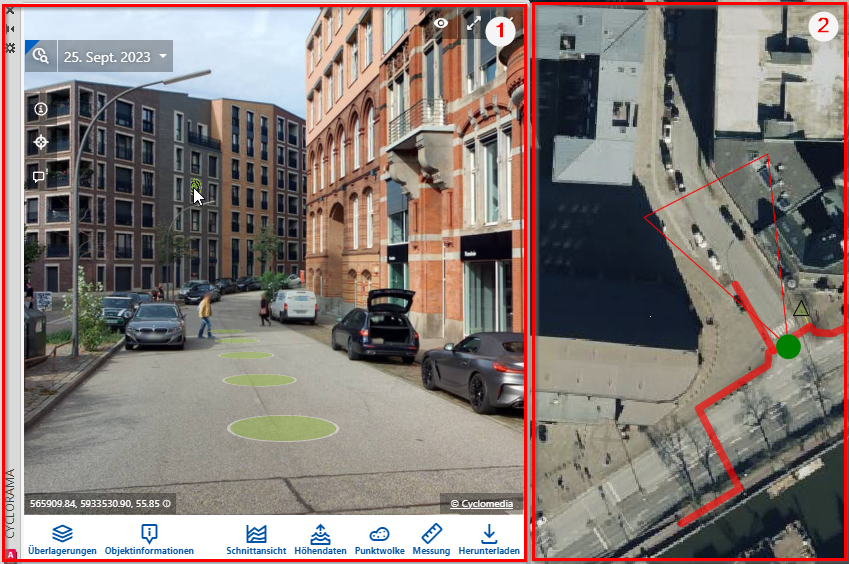

Cyclorama-Fenster und NET Projekt
Im Ausschnitt (1) ist das Cyclorama-Ansichtsfenster zu sehen, im Ausschnitt (2) der dazugehörige Ausschnitt aus dem NET Projekt. Der dunkelgrüne Punkt in (2) zeigt die aktuelle Position der Cyclorama Sicht an.
Es ist möglich,
- über die Befahrungsstützpunkte im Cyclorama-Fenster die Position zu wechseln oder
- den dunkelgrünen Standpunkt im NET Engineering Projekt, Fenster (2) auf eine beliebige Stelle zu verschieben. Die Ansicht im Cyclorama-Fenster wird aktualisiert.
Step 3 - Planungsdaten aus dem NET Projekt im Cyclorama-Fenster abbilden
Der Button "Overlay" aktiviert die Abbildung der NET Projektdaten im Cyclorama-Fenster.

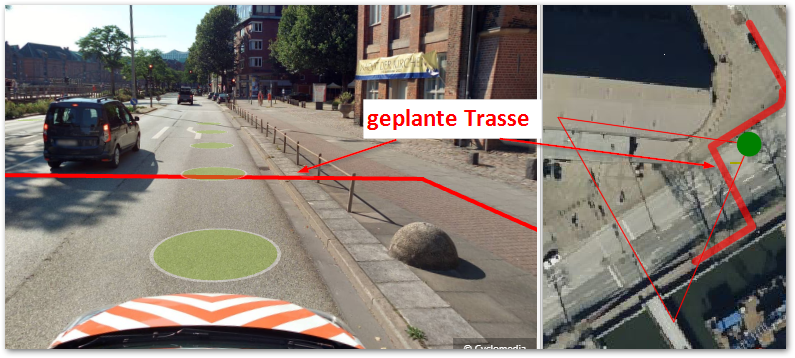

Alle Layer, die im NET Darstellungsmodell ausgewählt sind, werden im Cyclorama-Fenster angezeigt. Im Screenshot links das Cyclorama-Fenster, rechts der Ausschnitt im NET Projekt

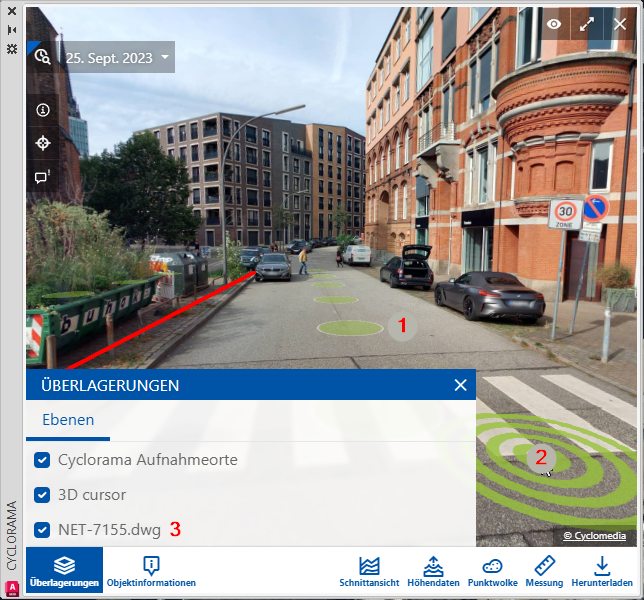

Funktion im Cyclorama-Fenster - Überlagerungen
(1) Anzeige der Cyclorama Aufnahmeorte
(2) Anzeige des 3D-Cursers
(3) Anzeige der Elemente aus dem NET Projekt

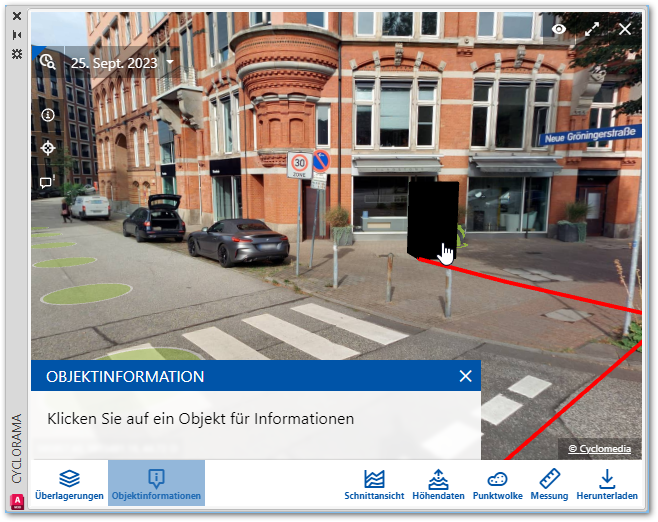

Funktion im Cyclorama-Fenster - Objektinformationen aus NET anzeigen
Klicken Sie auf Objektinformationen

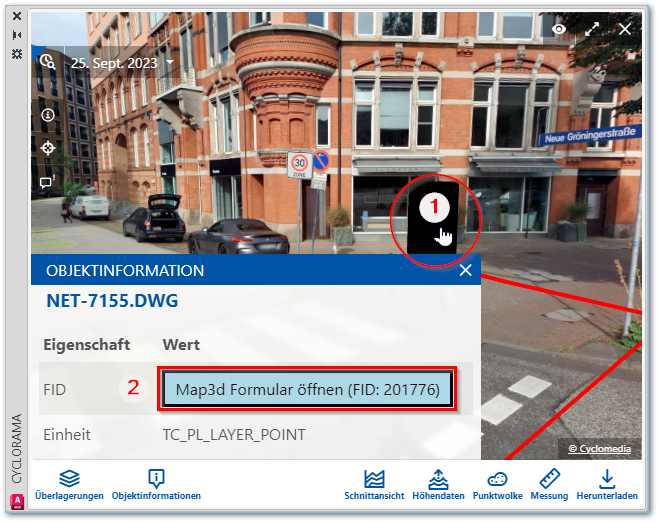

Wählen Sie ein NET Objekt aus wie z.B. den geplanten Schrank (1).

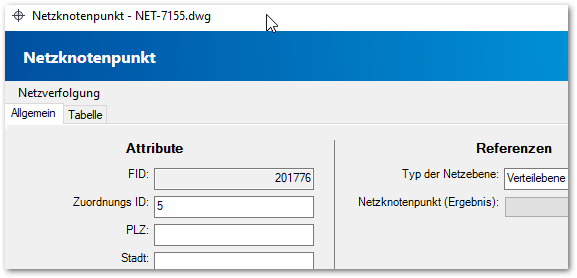

Über den Button "Map3d Formular öffnen" (2), öffnet sich das Formular des Objektes im NET Projekt für mehr Details.
