Bitte beachten Sie: Wir haben die Installationsdatei für NET 14.3.1 aus dem Downloadbereich entfernt, da die NET Version einen Fehler im DocPack enthält. Kunden, die die Version bereits installiert haben, beachten bitte den beschriebenen Workaround auf der Seite Bekannte Fehler.

Zusammenfassung

Version NET 14.3.1 ist ein kombiniertes Funktions- und Wartungs-Update für die gesamte NET-Produktfamilie. Es erhöht die Stabilität in Import-, Arbeits- und Exportabläufen, verbessert die Benutzerführung und ergänzt gezielt neue Funktionen.

Unterstützte Software

• Autodesk AutoCAD Map 3D

  • Autodesk AutoCAD Map 3D 2023.0.4 mit Basis-Autodesk AutoCAD 2023.1.6

  • Autodesk AutoCAD Map 3D 2024.0.1 mit Basis-Autodesk AutoCAD 2024.1.7

  • Autodesk AutoCAD Map 3D 2025.0.1 mit Basis-Autodesk AutoCAD 2025.1.2

• TKI PostgreSQL Provider 4.2.1 und 5.0.2

• Comsof Fiber Designer 2019.2.2 - Comsof Fiber Designer 22.2

• Comsof Fiber 23.1 - Comsof Fiber 24.2

• atesio STRATEGIC 2020 - 2024

• TKI Lizenzierung 14.0
  (nur für eine manuelle Installation auf dem Netzwerk-Lizenzserver erforderlich)

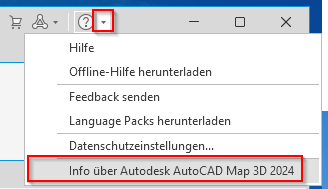

Bitte prüfen Sie Ihre installierte AutoCAD Map 3D Version und achten Sie dabei auf diese zwei Versionsangaben:

Release NET 14.3.1

Allgemein

Documentation Pack

• Plots und Plotfolgen können nun als DWG-Zeichnungen ausgegeben werden.

• Beim Löschen einer Teilvorlage springt der Fokus nun korrekt zum nächsten Element innerhalb der Navigationsgruppe. Erst wenn die Gruppe leer ist, wird zur nächsten Gruppe gewechselt.

NET Design

Allgemein

• Es wurde ein Fehler behoben, bei dem die Farben der Funktionen in der Ribbon-Liste nicht korrekt aktualisiert wurden, wenn AutoCAD zwischen dunklen und hellen Themen umgeschaltet wurde. Außerdem wurde ein kleines Problem behoben, bei dem in Dropdown-Funktionen der Multifunktionsleiste mit langen Namen ein zusätzliches Leerzeichen erschien.

• Ein Fehler wurde behoben, der beim Export nach NET Field Survey einen Absturz verursachte, wenn eine Struktur mit einer leeren Strukturklasse vorhanden war. Stattdessen wird dem Benutzer wie vorgesehen eine Fehlermeldung angezeigt.

Import

• Im allgemeinen Import zeigt die Validierung des Datentyps bei benutzerdefinierten und speziellen Attributen jetzt keine Fehlermeldung mehr an, wenn kein Wert vorhanden ist.

atesio Integration

• Es wurde ein Fehler behoben, bei dem CSV-Daten nicht korrekt mit AutoCAD Map 3D 2025 gelesen wurden.

NET Engineering

Allgemein

• In den NET Optionen wurde die UI unter verschiedenen Skalierungen optimiert, sodass ein unnötiger Scrollbalken beim Verbindungsplan unter „NET Engineering Optionen” nicht mehr angezeigt wird.

Import

• Es ist jetzt nicht mehr möglich, den allgemeinen Import zu öffnen, wenn in der Fachschale kein Koordinatensystem gesetzt ist.

• Ein Fehler in der Import-Funktion, der beim Einlesen von Gleitkommazahlen (z. B. „3.14”) den gesamten Import blockierte, wurde behoben.
  Der allgemeine Import unterstützt jetzt Dezimalwerte fehlerfrei.

• Im allgemeinen Import werden jetzt nur noch Ziel-Objektklassen angezeigt, die im Explorer Manager aktiviert sind – allerdings nur bei PostgreSQL oder Oracle.

• Die Ziel-Objektklassen im allgemeinen Import sind nun alphabetisch sortiert.

• Fehler und Warnungen werden auf Seite 4 jetzt zusammengefasst und für den Nutzer übersichtlicher dargestellt.

• Die Darstellung der Validierung im allgemeinen Import ist jetzt einheitlich für alle Quelltypen.

• Bei den vordefinierten Importern wird jetzt auch die allgemeine Ergebnismeldung angezeigt.

• Eine Warnmeldung wird angezeigt, wenn die JSON-Datei Fehler für Quellattribut, Zielattribut, spezielle Attribute und benutzerdefinierte Attribute enthält.

• Unterscheiden sich die Koordinatensysteme von Quelldaten und Fachschale, zeigt ein Icon jetzt an, ob eine automatische Konvertierung möglich ist und durchgeführt wird.

• Es wurde ein Fehler behoben, der dazu führte, dass KMZ-Dateien für den Import nicht verwendet werden konnten.

• Shape-Dateien werden jetzt erfolgreich mit/ohne Attributen und Geometrie importiert und verursachen keinen Importabbruch mehr.

• Beim Allgemeinen Import für GeoPackage werden Koordinaten nun korrekt transformiert.

• In seltenen Fällen konnte es vorkommen, das bei Auswahl bestimmter Zielobjektklassen ein Fehlerbericht erzeugt wurde. Dieser Fehler wurde behoben.

• Beim Import in Tabellen mit Pflichtattributen konnte es zu einem Fehler kommen der jetzt behoben wurde.

• Im allgemeinen Import wurde ein Fehler behoben, der dazu geführt hat, dass sich die Seite bei den Attributzuordnungen nach einem Klick automatisch verschoben hat.

• Die Datenvorschau bei den Filterbedingungen im allgemeinen Import stellt jetzt nur noch die Attribute dar, die zugeordnet oder als Filter verwendet wurden, sowie die entsprechend gefilterten Daten.

Arbeitsabläufe

• Bei den Arbeitsabläufen „LWL-Kabel teilen” bzw. „Fm-Kabel teilen” wird jetzt nach erfolgreichem Ausführen eine Meldung angezeigt, welche neuen Objekte erzeugt wurden (Kabel, Muffen/Abschlüsse, ggf. Kassetten und Spleiße).

• Der Rohr-Verbindungseditor nutzt zum Teilen der Rohre jetzt die feste Toleranz des Rohr-Verbindungseditors, sodass Rohre jetzt auch richtig geteilt werden, wenn der Abstand der Rohre größer als die in der Fachschale definierte Toleranz aber kleiner als die feste Toleranz des Rohr-Verbindungseditors ist.

• Bei den Arbeitsabläufen „LWL-Kabel teilen” bzw. „Fm-Kabel teilen” wird jetzt eine aussagekräftige Fehlermeldung angezeigt, wenn ein Kabel mit eigener, fehlerhafter Geometrie geteilt werden soll.

• Beim Arbeitsablauf „LWL-Kabel teilen” kommt bei den Aktionen zum Teilen „Vorhandenen Prototyp wählen” und „Aus Elementbibliothek wählen” jetzt eine Abfrage, nach welchem Schema die Spleiße in der neuen Muffe/dem neuen Abschluss erzeugt werden sollen - entweder analog zum Prototyp oder nach einem Standard-Spleißplan einfach durchnummeriert.

Verbindungseditor

• Beim Öffnen des Verbindungseditors kam es zu einem Fehler, wenn ein Arbeitsauftrag auf einen nicht vorhandenen Spleiß oder eine nicht vorhandene Rangierung verwies. Solche ungültigen Verweise werden nun ignoriert.

Formulare

• Wenn ein Kabel oder Rohr nicht im Trassenquerschnitt dargestellt ist, weil die Trasse keine Querschnittsvorlage bzw. ein Rohr der Trasse keine Rohrvorlage hinterlegt hat, wird bei der Funktion „Einem anderen Fangpunkt zuordnen” jetzt eine aussagekräftige Fehlermeldung angezeigt.

• Führt man die Funktion „Einem anderen Fangpunkt zuordnen” aus und wählt dabei ein Fangpunkt eines anderen (falschen) Trassenquerschnitts, kommt jetzt eine aussagekräftige Fehlermeldung. Zudem wurde der Zoom in der Karte sowie die Highlight-Funktion optimiert.

Berichte

• In der neuen CO-Übersicht werden jetzt Spalten mit Informationen zu Splitter und Splitterpfad angezeigt falls diese im Netzweg vorhanden sind.

• Die Spalten der neuen CO-Übersicht werden jetzt zyklisch anhand eines definierten Farbschemas eingefärbt. Dies erleichtert die visuelle Trennung von Inhalten und hilft besonders bei umfangreichen Daten, die Spalten schneller und fehlerfrei zu erfassen.

Netzwegsuche

• Das Fenster der Netzwegsuche hat jetzt eine Minimalgröße und wird daher immer korrekt angezeigt.

TNIM

• Ein Fehler im TNIM Export wurde behoben, der zu einem Absturz führte, wenn an Objektklassen Attribute fehlten. Es wird nun eine Meldung im Protokoll ausgegeben.

Export nach NET Build

• Beim Exportieren nach NET Build werden Protokollmeldungen erzeugt, die auf Fehler hinweisen. Diese Fehler können durch Doppelklick geöffnet werden.

1-Klick-Wartung

• Die 1-Klick-Wartung „NET Engineering: Fehlerhafte Kupplung-zu-Kupplung-Rangierungen reparieren” wurde hinzugefügt. Sie ergänzt automatisch fehlende Topologie-Einträge.

• Die 1-Klick-Wartung „NET Engineering: Fehlerhafte Kupplung-zu-Kupplung-Rangierungen reparieren” ist nun auch unter Oracle kompatibel.

Änderungen am Datenmodell seit NET 14.0

NET Design

Basis-Datenmodell

14.1

• Neue Objektklasse “Oberflächenpolygone” (TC_PL_SURFACE_AREA)

14.2

• Neuer Eintrag in der Domain Tabelle “Anschlusstyp” (TC_PL_DEMAND_CONN_TYPE_TBD)

  • 15 - Kein privater Anschluss

14.3

• Neuer Eintrag in der Domain Tabelle “Cluster Typ” (TC_PL_CLUSTER_TYPE_TBD)

  • 4 - Rohr Cluster

NET Engineering

Basis-Datenmodell

14.1

• Keine Änderungen am Datenmodell - Strukturupdate nur für neue Formulare und Reports

14.2

• Neue Spalten für Datenspeicher (FID_TNIM_SOURCE) und Schlüssel (TNIM_SOURCE_KEY) in folgenden Tabellen:

  • TC_CLUSTER

  • TC_PERSON

  • TC_SWITCHING_POINT

  • TC_SP_PATCH_PANEL

  • TC_SP_PATCH_PANEL_MODEL

  • TC_SP_RACK_PANEL

  • TC_SP_RACK_PANEL_MODEL

  • TC_SP_CABINET_MODEL

  • TC_SP_MANHOLE_MODEL

  • TC_SP_MARKER

  • TC_SP_MARKER_MODEL

  • TC_SP_POLE_MODEL

  • TC_SP_SEGMENT_MODEL

  • TC_TG_BUILDING

  • TC_TG_BUILDING_UNIT

  • TC_LINE

  • TC_POINT

• Neue Objektklasse Datenspeicher (TNIM_SOURCE)

14.3

• Keine Änderungen am Datenmodell - Strukturupdate nur für neue Formulare und Datenprüfungen.

Rohr-Datenmodell

14.1

• Keine Änderungen am Datenmodell - Strukturupdate nur für neue Formulare und Reports

14.2

• Neue Spalten für Datenspeicher (FID_TNIM_SOURCE) und Schlüssel (TNIM_SOURCE_KEY) in folgenden Tabellen:

  • TC_SP_DUCT_TYPE

  • TC_SP_DUCT_BUNDLE

  • TC_SP_DUCT_INSERTION

  • TC_SP_DUCT_INSERTION_MDL

  • TC_SP_FITTING_MODEL

14.3

• Keine Änderungen am Datenmodell - Strukturupdate nur für neue Formulare und Reports

LWL-Datenmodell

14.1

• Anpassung der Ansichten TC_M_FO_CLOSURE und TC_M_FO_TERMINATOR

  • Neues Feld TRUNK_NAME
    Enthält den Namen des Kabelzuges, der in der Muffe oder dem Abschluss hinterlegt ist.

14.2

• Neue Spalten für Datenspeicher (FID_TNIM_SOURCE) und Schlüssel (TNIM_SOURCE_KEY) in folgenden Tabellen:

  • TC_FO_CABLE_MODEL

  • TC_FO_CLOSURE_MODEL

  • TC_FO_CONNECTOR_MODEL

  • TC_FO_FIBER_MODEL

  • TC_FO_SPLITTER_MODEL

  • TC_FO_TERMINATOR_MODEL

  • TC_FO_TRAY

  • TC_FO_TRAY_MODEL

  • TC_FO_TRUNK

14.3

• Kartenansicht für LWL-Kabel (TC_M_FO_CABLE) erweitert

  • Neue Spalte FIBER_COUNT mit der Anzahl der Fasern die mit einem Dienst beschalten sind.

• Relation zwischen der LWL Kabeltyp und Fasertyp korrigiert

Fernmelde-Datenmodell

14.1

• Anpassung der Ansichten TC_M_TP_CLOSURE und TC_M_TP_TERMINATOR

  • Neues Feld TRUNK_NAME
    Enthält den Namen des Kabelzuges, der in der Muffe oder dem Abschluss hinterlegt ist.

14.2

• Neue Spalten für Datenspeicher (FID_TNIM_SOURCE) und Schlüssel (TNIM_SOURCE_KEY) in folgenden Tabellen:

  • TC_TP_CABLE_MODEL

  • TC_TP_CLOSURE_MODEL

  • TC_TP_PIN_MODEL

  • TC_TP_TERMINATOR_MODEL

  • TC_TP_WIRE_MODEL

14.3

• Kartenansicht für FM-Kabel (TC_M_TP_CABLE) erweitert

  • Neue Spalte WIRE_COUNT mit der Anzahl der Adern die mit einem Dienst beschalten sind.

• Relation zwischen der FM Kabeltyp und Aderntyp korrigiert

Redlining Datenmodell

14.1

Nur PostgreSQL

• Neue Trigger Funktion tc_f_rl_scan_delete_trigger_function mit der die Datenbank bereinigt wird, wenn ein Scan aus dem Redlining Datenmodell entfernt wird.

• Neuer Trigger trg_rl_scan_after_delete auf der Tabelle tc_rl_scan

14.2

• Neue Spalten in Tabelle Leistungspositionen (TC_RL_SERVICE_ITEM)

  • Genehmigungsdatum (DATE_APPROVAL)

  • Berichtsdatum (DATE_SUBMITTED)

  • Kolonne (NAME_CREW)

  • Nachauftragnehmer (NAME_SUBCONTRACTOR)

• Neue Spalten in Tabelle Redlining Kabel (TC_RL_CABLE)

  • Kabelreserve Anfang (CABLE_RESERVE_START)

  • Kabelreserve Ende (CABLE_RESERVE_END)

  • Kabeltyp (ID_CABLE_TYPE)

• Neue Spalten in Tabelle Redlining Scan (TC_RL_SCAN)

  • GNSS Gerät (GNSS_DEVICE)

  • Positionierungsqualität (ID_POSITIONING_QUALITY)

• Relation von Redlining Attribut (TC_RL_ATTRIBUTE) Spalte Object (FID_FEATURE) auf weitere Objektklassen erweitert. Die neuen Zielobjektklassen sind:

  • Redlining Gebäude (TC_RL_BUILDING)

  • Redlining Gebäudeeinheit (TC_RL_BUILDING_UNIT)

  • Redlining Cluster (TC_RL_CLUSTER)

  • Redlining Vermessungslinie (TC_RL_MEASUREMENT_LINE)

  • Redlining Vermessungspunkt (TC_RL_MEASUREMENT_POINT)

• Relation auf Gebäude (TC_TG_BUILDING) von Redlining Attribute (TC_RL_ATTRIBUTE) - Spalte Objekt (FID_FEATURE) entfernt.

• Relation auf Redlining Gebäude (TC_RL_BUILDING) im Redlining Vermessungspunkt (TC_RL_MEASUEMENT_POINT) - Spalte Objekt (FID_FEATURE) hinzugefügt

• Relation auf Redlining Gebäude (TC_RL_BUILDING) im Redlining Trasse (TC_RL_SEGMENT) - Spalte Objekt (FID_FEATURE) hinzugefügt

• Relation auf Redlining Gebäude (TC_RL_BUILDING) im Redlining Abschluss (TC_RL_TERMINATOR) - Spalte Objekt (FID_FEATURE) hinzugefügt

• Neue Objektklassen hinzugefügt:

  • Redlining Gebäude (TC_RL_BUILDING)

  • Redlining Gebäudeeinheit (TC_RL_BUILDING_UNIT)

  • Redlining Cluster (TC_RL_CLUSTER)

• Neue Domain Tabelle Positionierungsqualität (TC_RL_SCAN_POS_QUALITY_TBD)

  • 1 - RTK Fix

  • 2 - Nur GNSS Antenne

  • 3 - Mobiles GPS

  • 4 - Manuelle Eingabe

  • 99 - Unbekannt

• Spalte Persion (FID_PERSON) aus Redlining Vermessung (TC_RL_MEASUREMENT) entfernt

14.3

• Neue Spalte “Quellobjekt” (SOURCE_OBJECT) in Redlining Gebäudeeinheit (TC_RL_BUILDING_UNIT) hinzugefügt.

DocPack

14.1

• Neue Domain Tabelle “Plotfolge Status” (TC_PLOT_SEQUENCE_STATUS_TBD) mit folgenden Werten:

  • 1 - Aktiv

  • 2 - Inaktiv

  • 3 - Archiviert

• Neues Feld “Status” (ID_STATUS) in Objektklasse “Plotfolge” (TC_PLOT_SEQUENCE) mit Relation auf die Domain Tabelle “Plotfolge Status” (TC_PLOT_SEQUENCE_STATUS_TBD)

14.2

• Fehlende Bezeichner in Plotfolge (TC_PLOT_SEQUENCE) hinzugefügt - Keine Strukturänderung

Formularänderungen seit NET 14.0

NET Design

Basis-Datenmodell

14.1

• Neues Formular für die Objektklasse “Oberflächenpolygone” (TC_PL_SURFACE_AREA)

14.2

• Formular für Objektklasse “Oberflächenpolygone” (TC_PL_SURFACE_AREA) wurde angepasst

  • Fläche wird auf zwei Nachkommastellen gerundet

  • Die Auswahlliste für den Trassen-Typ wird jetzt nach dem Namen sortiert

NET Engineering

Basis-Datenmodell

14.1

• Neue API Steuerelemente $BTNSHOWALLCABLES, $BTNSHOWALLDUCTS, $BTNSHOWALLSERVICES im Formular für die Objektklasse “Trasse” (TC_SP_SEGMENT)

14.2

• Neues Combobox Steuerelement für Datenquelle (FID_TNIM_SOURCE) und neues Textfeld für Quell-ID (TNIM_SOURCE_KEY) in folgenden Formularen:

  • Cluster (TC_CLUSTER)

  • Kante (TC_LINE)

  • Person (TC_PERSON)

  • Knoten (TC_POINT)

  • Schrank Typ (TC_SP_CABINET_MODEL)

  • Schacht Typ (TC_SP_MANHOLE_MODEL)

  • Marker (TC_SP_MARKER)

  • Marker Modell (TC_SP_MARKER_MODEL)

  • Patch Panel (TC_SP_PATCH_PANEL)

  • Patch Panel Typ (TC_SP_PATCH_PANEL_MODEL)

  • Mast Model (TC_SP_POLE_MODEL)

  • Rack Panel (TC_SP_RACK_PANEL)

  • Rack Panel Typ (TC_SP_RACK_PANEL_MODEL)

  • Trasse Typ (TC_SP_SEGMENT_MODEL)

  • Schaltpunkt Typ (TC_SWITCHING_POINT_MODEL)

  • Gebäude (TC_TG_BUILDING)

  • Gebäudeeinheit (TC_TG_BUILDING_UNIT)

• Neues Formular für Datenquelle (TNIM_SOURCE)

14.3

• Test-Knopf ($BTNTEST) aus Formular für Nummerierungsschema (TC_NR_SCHEME) entfernt

• Layout von Status (TC_STATUS) Formular korrigiert.

Rohr-Datenmodell

14.1

• Neue API Steuerelemente $BTNSHOWALLCABLES, $BTNSHOWALLSEGMENTS, $BTNSHOWALLSERVICES im Formular für die Objektklasse “Rohr” (TC_SP_DUCT)

14.2

• Projektionen aus Formular für Rohr (TC_SP_DUCT) entfernt

  • Alle übergeordneten Rohre der gefilterten Rohre anzeigen

  • Alle übergeordneten Trassen der gefilterten Rohre anzeigen

• Neues Combobox Steuerelement für Datenquelle (FID_TNIM_SOURCE) und neues Textfeld für Quell-ID (TNIM_SOURCE_KEY) in folgenden Formularen:

  • Rohrbündel (TC_SP_DUCT_BUNDLE)

  • Rohreinführung Modell (TC_SP_DUCT_INSERTION_MDL)

  • Rohr Typ (TC_SP_DUCT_TYPE)

  • Fitting Typ (TC_SP_FITTING_MODEL)

• Projektion aus Formular für Trasse (TC_SP_SEGMENT) entfernt

  • Alle untergeordneten Rohre der gefilterten Trassen anzeigen

14.3

• Neue Projektion im Trassenformular (TC_SP_SEGMENT) - Alle direkt untergeordneten Rohre anzeigen

LWL-Datenmodell

14.1

• Neue API Steuerelemente $BTNSHOWALLCABLELOOPS, $BTNSHOWALLDUCTS, $BTNSHOWALLSEGMENTS im Formular für die Objektklasse “LWL Kabel” (TC_FO_CABLE)

• Nachkommastellen für das Feld “Dämpfung” in nachfolgenden Formularen von zwei auf drei erhöht

  • LWL Kupplungsdaten (TC_FO_CONNECTOR_DATA)

  • LWL Faserdaten (TC_FO_FIBER_DATA)

  • LWL Rangierungsdaten (TC_FO_PATCH_DATA)

  • LWL Spleißdaten (TC_FO_SPLICE_DATA)

  • LWL Splitterdaten (TC_FO_SPLITTER_DATA)

• Formatierung der Dämpfung im Feld “Wellenlänge/Dämpfung” in nachfolgenden Formularen korrigiert

  • LWL Kupplungstyp (TC_FO_CONNECTOR_MODEL)

  • LWL Fasertyp (TC_FO_FIBER_MODEL)

  • LWL Splittertyp (TC_FO_SPLITTER_MODEL)

• Projektionen für LWL Fasern und LWL Kabel im Formular “Dienst” (TC_SERVICE) angepasst.
  Die Änderung wurde vorgenommen um einen Fehler in der SQLite Anbindung von Autodesk AutoCAD Map 3D zu umgehen. In SQLite funktioniert die Projektion jetzt richtig, für alle anderen Datenbanken ist die Ausgabe unverändert.

14.2

• Projektionen aus Formular für LWL-Kabelabschnitt (TC_FO_CABLE) entfernt

  • Alle Rohre der gefilterten Kabelabschnitte anzeigen

  • Alle Trassen der gefilterten Kabelabschnitte anzeien

• Neues Combobox Steuerelement für Datenquelle (FID_TNIM_SOURCE) und neues Textfeld für Quell-ID (TNIM_SOURCE_KEY) in folgenden Formularen:

  • LWL-Kabel Typ (TC_FO_CABLE_MODEL)

  • LWL-Muffe Typ (TC_FO_CLOSURE_MODEL)

  • LWL-Kupplung Typ (TC_FO_CONNECTOR_MODEL)

  • Faser Typ (TC_FO_FIBER_MODEL)

  • LWL-Splitter Typ (TC_FO_SPLITTER_MODEL)

  • LWL-Abschluss Typ (TC_FO_TERMINATOR_MODEL)

  • LWL-Kassette (TC_FO_TRAY)

  • LWL-Kassette Typ (TC_FO_TRAY_MODEL)

  • LWL-Kabelzug (TC_FO_TRUNK)

• Projektion aus Formular für Rohr (TC_SP_DUCT) entfernt

  • Alle Kabelabschnitte der gefilterten Rohre anzeigen

• Projektion aus Formular für Trasse (TC_SP_SEGMENT) entfernt

  • Alle Kabelabschnitte der gefilterten Trassen anzeigen

14.3

• Auswahl des Schaltpunktes in LWL Muffe (TC_FO_CLOSURE) und LWL Abschluss (TC_FO_TERMINATOR) Formular verbessert

  • FID Referenzfeld entfernt ($FIDREFERENCE1)

  • Detail Liste von Schaltpunkt Auswahlbox angepasst (FID_SWITCHING_POINT)

• Sortierung der Faser Auswahlliste im Spleiß-Formular (TC_FO_SPLICE) korrigiert

Fernmelde-Datenmodell

14.1

• Neue API Steuerelemente $BTNSHOWALLCABLELOOPS, $BTNSHOWALLDUCTS, $BTNSHOWALLSEGMENTS im Formular für die Objektklasse “FM Kabel” (TC_TP_CABLE)

• Projektionen für FM Ader und FM Kabel im Formular “Dienst” (TC_SERVICE) angepasst.
  Die Änderung wurde vorgenommen um einen Fehler in der SQLite Anbindung von Autodesk AutoCAD Map 3D zu umgehen. In SQLite funktioniert die Projektion jetzt richtig, für alle anderen Datenbanken ist die Ausgabe unverändert.

14.2

• Projektion aus Formular für Rohr (TC_SP_DUCT) entfernt

  • Alle Kabelabschnitte der gefilterten Rohre anzeigen

• Projektion aus Formular für Trasse (TC_SP_SEGMENT) entfernt

  • Alle Kabelabschnitte der gefilterten Trassen anzeigen

• Neues Combobox Steuerelement für Datenquelle (FID_TNIM_SOURCE) und neues Textfeld für Quell-ID (TNIM_SOURCE_KEY) in folgenden Formularen:

  • Fm-Kabel Typ (TC_TP_CABLE_MODEL)

  • Fm-Muffe Typ (TC_TP_CLOSURE_MODEL)

  • Fm-Stift Typ (TC_TP_PIN_MODEL)

  • Fm-Abschluss Typ (TC_TP_TERMINATOR_MODEL)

  • Fm-Ader Typ (TC_TP_WIRE_MODEL)

14.3

• Auswahl des Schaltpunktes in FM Muffe (TC_FP_CLOSURE) und FM Abschluss (TC_TP_TERMINATOR) Formular verbessert

  • FID Referenzfeld entfernt ($FIDREFERENCE1)

  • Detail Liste von Schaltpunkt Auswahlbox angepasst (FID_SWITCHING_POINT)

Redlining-Datenmodell

14.2

• Liste der Zieltabellen für die Relation auf das übergeordnete Feature im Redlining Attribut (TC_RL_ATTRIBUTE) für die Datenmodell Änderung angepasst.

• Neues Formular für Redlining Gebäude (TC_RL_BUILDING)

• Neues Formular für Redlining Gebäudeeinheit (TC_RL_BUILDING_UNIT)

• Neues Formular für Redlining Cluster (TC_RL_CLUSTER)

• Neue Steuerelemente im Formular für Redlining Kabel (TC_RL_CABLE)

  • Neues Auswahlfeld für Kabel-Kategorie (ID_CABLE_TYPE)

  • Neues Textfeld für Kabelreserve Anfang (CABLE_RESERVE_START)

  • Neues Textfeld für Kabelreserve Ende (CABLE_RESERVE_END)

• Neue Referenz auf Redlining Attribute (TC_RL_ATTRIBUTE) in folgenden Objektklassen

  • Redlining Vermessungspunkt (TC_RL_MEASUREMENT_POINT)

  • Redlining Vermessungslinie (TC_RL_MEASUREMENT_LINE)

• Neue Steuerelemente im Formular für Redlining Scan (TC_RL_SCAN)

  • Neues Auswahlfeld für Positionierungsqualität (ID_POSITIONING_QUALITY)

  • Neues Textfeld für GNSS Gerät (GNSS_DEVICE)

• Redlining Gebäude (TC_RL_BUILDING) als Detailtabelle für Redlining Trasse (TC_RL_SEGMENT) hinzugefügt

• Neue Steuerelemente im Formular für Redlining Leistungsposition (TC_RL_SERVICE_ITEM)

  • Neues Textfeld für Genehmigungsdatum (DATE_APPROVAL)

  • Neues Textfeld für Berichtsdatum (DATE_SUBMITTED)

  • Neues Textfeld für Kolonne (NAME_CREW)

  • Neues Textfeld für Nachauftragnehmer (NAME_SUBCONTRACTOR)

• Redlining Gebäude (TC_RL_BUILDING) als Detailtabelle für Redlining Abschluss (TC_RL_TERMINATOR) hinzugefügt

• Steuerelement für Person (FID_PERSON) aus Redlining Vermessung (TC_RL_MEASUREMENT) entfernt

• Neues Textfeld für Synchronisierungsdatum (DATE_SYNC) in Redlining Vermessung (TC_RL_MEASUREMENT) hinzugefügt.

14.3

• Neues Eingabefeld für Quellobjekt (SOURCE_OBJECT) in Redlining Gebäudeeinheit (TC_RL_BUILDING_UNIT) hinzugefügt

DocPack

14.1

• Neues Steuerelement “Status” für Spalte ID_STATUS im Formular für die Objektklasse “Plotfolge” (TC_PLOT_SEQUENCE) hinzugefügt.

Änderungen an den Berichten seit NET 14.0

NET Engineering

Basis-Datenmodell

14.3

• Fehler im Störungsbericht unter Autodesk AutoCAD Map 3D 2025 korrigiert.

LWL-Datenmodell

14.3

• Anzeige des Einbauortes im Bericht für die Muffen Kassetten korrigiert.

• Ausrichtung der Spalten in der Spleißübersicht korrigiert

Fernmelde-Datenmodell

14.1

• Korrektur der Berichte für die Netzwegübersichten für die DocPack Ausgabe in einem zusammengefassten Bericht.
