Zusammenfassung
Die Version NET 14.3.2 ist ein kombiniertes Funktions- und Wartungs-Update für die gesamte NET-Produktfamilie. Es erhöht die Stabilität in Import-, Arbeits- und Exportabläufen, verbessert die Benutzerführung und ergänzt gezielt neue Funktionen.
Unterstützte Software
-
Autodesk AutoCAD Map 3D
-
Autodesk AutoCAD Map 3D 2023.0.4 mit Basis-Autodesk AutoCAD 2023.1.6
-
Autodesk AutoCAD Map 3D 2024.0.1 mit Basis-Autodesk AutoCAD 2024.1.7
-
Autodesk AutoCAD Map 3D 2025.0.1 mit Basis-Autodesk AutoCAD 2025.1.2
-
-
TKI PostgreSQL Provider 4.2.1 und 5.1
-
Comsof Fiber Designer 2019.2.2 - Comsof Fiber Designer 22.2
-
Comsof Fiber 23.1 - Comsof Fiber 24.2
-
atesio STRATEGIC 2020 - 2024
-
TKI Lizenzierung 14.0
(nur für eine manuelle Installation auf dem Netzwerk-Lizenzserver erforderlich)
Bei den oben kommunizierten Versionen für Autodesk AutoCAD und Map 3D handelt es sich um die Versionen, für die NET entwickelt wurde. In der Regel können auch neuere Versionen verwendet werden. Allerdings gab es in der Vergangenheit einzelne Updates, mit denen es in NET zu Abstürzen gekommen ist.
Hinweis zu den AutoCAD Map 3D Versionen
Beachten Sie die minimal erforderlichen Versionen von Autodesk AutoCAD Map 3D für den Betrieb von NET 14.3. Für Autodesk Map 3D 2024 wurden diese gegenüber NET 14.2 angehoben. Die aktuellen Versionen sind erforderlich, damit NET 14.3 richtig funktioniert.

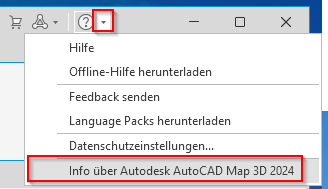

Bitte prüfen Sie Ihre installierte AutoCAD Map 3D Version und achten Sie dabei auf diese zwei Versionsangaben:
Release NET 14.3.2
Allgemein
-
Beim Import von Excel- und CSV-Dateien wurde eine Validierung hinzugefügt, die das Datenformat der ausgewählten Geometriespalten prüft.
Documentation Pack
-
Ein Fehler, der das Erstellen von Plots und Plotfolgen verhinderte, wurde korrigiert.
-
In bestimmten Fällen wurde beim Ermitteln der Plotgrößen das falsche Ansichtsfenster verwendet. Dieses Problem wurde behoben.
NET Design
Import
-
Fehler für spezielle Attribute und benutzerdefinierte Attribute werden jetzt im Importprotokoll gespeichert.
NET Engineering
Allgemein
-
Trennt man geometrisch ein Kabel mit eigener Geometrie von der Muffe/Abschluss, in welcher das Kabel über Faserverbindungen verfügt, werden diese Verbindungen nicht gelöst und das Kabel bleibt weiterhin topologisch mit dem LWL-Knoten verbunden.
-
Die Aktion „Alle Verbindungen lösen” wird erst nach einer nochmaligen Bestätigung durch den Nutzer durchgeführt.
-
In den NET-Optionen wurde eine neue Option hinzugefügt, die es erlaubt, nur Rohrverbände und deren belegte Mikrorohre für den Trassenbelegungstext auszugeben.
-
Verbesserung der UI/ UX im ISA Export.
-
Ein Fehler wurde behoben, der dazu führte, dass der ISA-Export fehlschlug, wenn eine mehrlinige Geometrie im Projekt vorhanden war.
-
Ein Fehler wurde behoben, bei dem beim Ändern des Rohrtyps eines Schutzrohres mit abweichender Rohrvorlage die inneren Rohre fälschlicherweise gelöscht wurden.
Import
-
Ein kritischer Fehler im allgemeinen Import wurde behoben, bei dem es zu fehlenden Daten beim Import in eine PostgreSQL-Datenbank kommen konnte.
-
Beim Allgemeinen Import wurden Felder mit Gleitkommazahlen fälschlich als Fehler protokolliert, obwohl eine automatische Konvertierung in Ganzzahlen vorgesehen war. Die Konvertierung funktioniert nun wie erwartet.
Arbeitsabläufe
-
Im Editor für Bezeichnungsschemen werden jetzt auch für Fasern/Adern die Farben angezeigt.
-
Bei aktivierter Farbanzeige werden Rohre ohne Farbzuweisung im Rohrverbindungseditor nun neutral statt schwarz dargestellt.
Verbindungseditor
-
Im Verbindungseditor gibt es jetzt eine neue Spalte namens „Arbeitsauftrag”. Sie zeigt den Namen eines oder mehrerer Arbeitsaufträge an, wenn der zugehörige Spleiß oder die zugehörige Rangierung zu einem nicht-aktiven Arbeitsauftrag gehört.
-
Der LWL-Verbindungseditor erlaubt es jetzt wieder, eine Kupplung sowohl mit einer Faser als auch mit einem Splitterpfad zu verbinden.
-
Der Verbindungseditor zeigt je nach gewählter Aktion jetzt auch wieder Kassetten ohne freie Spleißplätze zum Ablegen von Fasern oder Splitterpfaden an. Ebenfalls können jetzt wieder voll belegte Kassetten bearbeitet werden.
Formulare
-
Das Zoomen, Markieren und Verschieben das Grafikfensters funktioniert bei Verwendung der Funktionen „Zur Geometrie des ausgewählten Objekts zoomen”, „Auf Hervorhebung zoomen”, „Geometrie des ausgewählten Objekts hervorheben”, „Geometrien aller Objekte im Auswahlsatz markieren”, „Alle Objekte, die mit dem ausgewählten Objekt verknüpft sind, markieren” sowie „Objektmarkierungen aufheben” in den entsprechenden Formularen jetzt für Rohre und Kabel ohne eigene Geometrien konsistent und analog zu den Trassen.
-
In der Verbindungsübersicht im Formular von Schacht, Schrank und Mast werden jetzt auch die Fittinge angezeigt, die über den Einbauort dem entsprechenden Bauwerk zugeordnet sind.
Berichte
-
Die Endenübersichten zeigen nun das korrekte Ergebnis auch an, wenn sich die Kabelrichtung von der Faser- bzw. Aderrichtung unterscheidet.
GIS-Nebenbestimmungen
-
Der Import von UUIDs nach GIS-Nebenbestimmungen kann nun zentral über den allgemeinen Import gestartet werden.
TNIM
-
Der TNIM-Import enthält jetzt eine Option zum Deaktivieren der Datenvalidierung.
-
Die Importvalidierungen im TNIM-Import V2.1 berücksichtigen jetzt auch bereits vorhandene Objekte in der Datenbank und die Auswirkungen des Imports auf diese.
Import von NET Build
-
Die Validierung ungenauer GPS-Messgenauigkeit unterstützt jetzt konfigurierbare Texte für Überschrift, Auflistung und Abschlusszeile.
Export nach NET Build
-
Der Export nach NET Build wurde um eine Option erweitert, mit der wahlweise alle Werte von Auswahllisten oder nur die tatsächlich genutzten übertragen werden können.
-
Im Dialog „Export nach NET Build” wurden nicht mehr benötigte Optionen entfernt, Bezeichnungen überarbeitet, Tooltips ergänzt und die Anordnung der Einstellungen optimiert.
NET Operations
Allgemein
-
Der Verbindungsplan wurde korrigiert, sodass dieser nun bei der gemeinsamen Ausgabe für mehrere Dienste den vollständigen und korrekten Netzweg darstellt.
Änderungen am Datenmodell seit NET 14.0
NET Design
Basis-Datenmodell
14.1
-
Neue Objektklasse “Oberflächenpolygone” (
TC_PL_SURFACE_AREA)
14.2
-
Neuer Eintrag in der Domain Tabelle “Anschlusstyp” (
TC_PL_DEMAND_CONN_TYPE_TBD)-
15 - Kein privater Anschluss
-
14.3
-
Neuer Eintrag in der Domain Tabelle “Cluster Typ” (
TC_PL_CLUSTER_TYPE_TBD)-
4 - Rohr Cluster
-
NET Engineering
Basis-Datenmodell
14.1
-
Keine Änderungen am Datenmodell - Strukturupdate nur für neue Formulare und Reports
14.2
-
Neue Spalten für Datenspeicher (
FID_TNIM_SOURCE) und Schlüssel (TNIM_SOURCE_KEY) in folgenden Tabellen:-
TC_CLUSTER -
TC_PERSON -
TC_SWITCHING_POINT -
TC_SP_PATCH_PANEL -
TC_SP_PATCH_PANEL_MODEL -
TC_SP_RACK_PANEL -
TC_SP_RACK_PANEL_MODEL -
TC_SP_CABINET_MODEL -
TC_SP_MANHOLE_MODEL -
TC_SP_MARKER -
TC_SP_MARKER_MODEL -
TC_SP_POLE_MODEL -
TC_SP_SEGMENT_MODEL -
TC_TG_BUILDING -
TC_TG_BUILDING_UNIT -
TC_LINE -
TC_POINT
-
-
Neue Objektklasse Datenspeicher (
TNIM_SOURCE)
14.3
-
Keine Änderungen am Datenmodell - Strukturupdate nur für neue Formulare und Datenprüfungen.
Rohr-Datenmodell
14.1
-
Keine Änderungen am Datenmodell - Strukturupdate nur für neue Formulare und Reports
14.2
-
Neue Spalten für Datenspeicher (
FID_TNIM_SOURCE) und Schlüssel (TNIM_SOURCE_KEY) in folgenden Tabellen:-
TC_SP_DUCT_TYPE -
TC_SP_DUCT_BUNDLE -
TC_SP_DUCT_INSERTION -
TC_SP_DUCT_INSERTION_MDL -
TC_SP_FITTING_MODEL
-
14.3
-
Keine Änderungen am Datenmodell - Strukturupdate nur für neue Formulare und Reports
LWL-Datenmodell
14.1
-
Anpassung der Ansichten
TC_M_FO_CLOSUREundTC_M_FO_TERMINATOR-
Neues Feld
TRUNK_NAME
Enthält den Namen des Kabelzuges, der in der Muffe oder dem Abschluss hinterlegt ist.
-
14.2
-
Neue Spalten für Datenspeicher (
FID_TNIM_SOURCE) und Schlüssel (TNIM_SOURCE_KEY) in folgenden Tabellen:-
TC_FO_CABLE_MODEL -
TC_FO_CLOSURE_MODEL -
TC_FO_CONNECTOR_MODEL -
TC_FO_FIBER_MODEL -
TC_FO_SPLITTER_MODEL -
TC_FO_TERMINATOR_MODEL -
TC_FO_TRAY -
TC_FO_TRAY_MODEL -
TC_FO_TRUNK
-
14.3
-
Kartenansicht für LWL-Kabel (
TC_M_FO_CABLE) erweitert-
Neue Spalte
FIBER_COUNTmit der Anzahl der Fasern die mit einem Dienst beschalten sind.
-
-
Relation zwischen der LWL Kabeltyp und Fasertyp korrigiert
Fernmelde-Datenmodell
14.1
-
Anpassung der Ansichten
TC_M_TP_CLOSUREundTC_M_TP_TERMINATOR-
Neues Feld
TRUNK_NAME
Enthält den Namen des Kabelzuges, der in der Muffe oder dem Abschluss hinterlegt ist.
-
14.2
-
Neue Spalten für Datenspeicher (
FID_TNIM_SOURCE) und Schlüssel (TNIM_SOURCE_KEY) in folgenden Tabellen:-
TC_TP_CABLE_MODEL -
TC_TP_CLOSURE_MODEL -
TC_TP_PIN_MODEL -
TC_TP_TERMINATOR_MODEL -
TC_TP_WIRE_MODEL
-
14.3
-
Kartenansicht für FM-Kabel (
TC_M_TP_CABLE) erweitert-
Neue Spalte
WIRE_COUNTmit der Anzahl der Adern die mit einem Dienst beschalten sind.
-
-
Relation zwischen der FM Kabeltyp und Aderntyp korrigiert
Redlining Datenmodell
14.1
Nur PostgreSQL
-
Neue Trigger Funktion
tc_f_rl_scan_delete_trigger_functionmit der die Datenbank bereinigt wird, wenn ein Scan aus dem Redlining Datenmodell entfernt wird. -
Neuer Trigger
trg_rl_scan_after_deleteauf der Tabelletc_rl_scan
14.2
-
Neue Spalten in Tabelle Leistungspositionen (
TC_RL_SERVICE_ITEM)-
Genehmigungsdatum (
DATE_APPROVAL) -
Berichtsdatum (
DATE_SUBMITTED) -
Kolonne (
NAME_CREW) -
Nachauftragnehmer (
NAME_SUBCONTRACTOR)
-
-
Neue Spalten in Tabelle Redlining Kabel (
TC_RL_CABLE)-
Kabelreserve Anfang (
CABLE_RESERVE_START) -
Kabelreserve Ende (
CABLE_RESERVE_END) -
Kabeltyp (
ID_CABLE_TYPE)
-
-
Neue Spalten in Tabelle Redlining Scan (
TC_RL_SCAN)-
GNSS Gerät (
GNSS_DEVICE) -
Positionierungsqualität (
ID_POSITIONING_QUALITY)
-
-
Relation von Redlining Attribut (
TC_RL_ATTRIBUTE) Spalte Object (FID_FEATURE) auf weitere Objektklassen erweitert. Die neuen Zielobjektklassen sind:-
Redlining Gebäude (
TC_RL_BUILDING) -
Redlining Gebäudeeinheit (
TC_RL_BUILDING_UNIT) -
Redlining Cluster (
TC_RL_CLUSTER) -
Redlining Vermessungslinie (
TC_RL_MEASUREMENT_LINE) -
Redlining Vermessungspunkt (
TC_RL_MEASUREMENT_POINT)
-
-
Relation auf Gebäude (
TC_TG_BUILDING) von Redlining Attribute (TC_RL_ATTRIBUTE) - Spalte Objekt (FID_FEATURE) entfernt. -
Relation auf Redlining Gebäude (
TC_RL_BUILDING) im Redlining Vermessungspunkt (TC_RL_MEASUEMENT_POINT) - Spalte Objekt (FID_FEATURE) hinzugefügt -
Relation auf Redlining Gebäude (
TC_RL_BUILDING) im Redlining Trasse (TC_RL_SEGMENT) - Spalte Objekt (FID_FEATURE) hinzugefügt -
Relation auf Redlining Gebäude (
TC_RL_BUILDING) im Redlining Abschluss (TC_RL_TERMINATOR) - Spalte Objekt (FID_FEATURE) hinzugefügt -
Neue Objektklassen hinzugefügt:
-
Redlining Gebäude (
TC_RL_BUILDING) -
Redlining Gebäudeeinheit (
TC_RL_BUILDING_UNIT) -
Redlining Cluster (
TC_RL_CLUSTER)
-
-
Neue Domain Tabelle Positionierungsqualität (
TC_RL_SCAN_POS_QUALITY_TBD)-
1 - RTK Fix
-
2 - Nur GNSS Antenne
-
3 - Mobiles GPS
-
4 - Manuelle Eingabe
-
99 - Unbekannt
-
-
Spalte Persion (
FID_PERSON) aus Redlining Vermessung (TC_RL_MEASUREMENT) entfernt
14.3
-
Neue Spalte “Quellobjekt” (
SOURCE_OBJECT) in Redlining Gebäudeeinheit (TC_RL_BUILDING_UNIT) hinzugefügt.
DocPack
14.1
-
Neue Domain Tabelle “Plotfolge Status” (
TC_PLOT_SEQUENCE_STATUS_TBD) mit folgenden Werten:-
1 - Aktiv
-
2 - Inaktiv
-
3 - Archiviert
-
-
Neues Feld “Status” (
ID_STATUS) in Objektklasse “Plotfolge” (TC_PLOT_SEQUENCE) mit Relation auf die Domain Tabelle “Plotfolge Status” (TC_PLOT_SEQUENCE_STATUS_TBD)
14.2
-
Fehlende Bezeichner in Plotfolge (
TC_PLOT_SEQUENCE) hinzugefügt - Keine Strukturänderung
Formularänderungen seit NET 14.0
NET Design
Basis-Datenmodell
14.1
-
Neues Formular für die Objektklasse “Oberflächenpolygone” (
TC_PL_SURFACE_AREA)
14.2
-
Formular für Objektklasse “Oberflächenpolygone” (
TC_PL_SURFACE_AREA) wurde angepasst-
Fläche wird auf zwei Nachkommastellen gerundet
-
Die Auswahlliste für den Trassen-Typ wird jetzt nach dem Namen sortiert
-
NET Engineering
Basis-Datenmodell
14.1
-
Neue API Steuerelemente
$BTNSHOWALLCABLES,$BTNSHOWALLDUCTS,$BTNSHOWALLSERVICESim Formular für die Objektklasse “Trasse” (TC_SP_SEGMENT)
14.2
-
Neues Combobox Steuerelement für Datenquelle (
FID_TNIM_SOURCE) und neues Textfeld für Quell-ID (TNIM_SOURCE_KEY) in folgenden Formularen:-
Cluster (
TC_CLUSTER) -
Kante (
TC_LINE) -
Person (
TC_PERSON) -
Knoten (
TC_POINT) -
Schrank Typ (
TC_SP_CABINET_MODEL) -
Schacht Typ (
TC_SP_MANHOLE_MODEL) -
Marker (
TC_SP_MARKER) -
Marker Modell (
TC_SP_MARKER_MODEL) -
Patch Panel (
TC_SP_PATCH_PANEL) -
Patch Panel Typ (
TC_SP_PATCH_PANEL_MODEL) -
Mast Model (
TC_SP_POLE_MODEL) -
Rack Panel (
TC_SP_RACK_PANEL) -
Rack Panel Typ (
TC_SP_RACK_PANEL_MODEL) -
Trasse Typ (
TC_SP_SEGMENT_MODEL) -
Schaltpunkt Typ (
TC_SWITCHING_POINT_MODEL) -
Gebäude (
TC_TG_BUILDING) -
Gebäudeeinheit (
TC_TG_BUILDING_UNIT)
-
-
Neues Formular für Datenquelle (
TNIM_SOURCE)
14.3
-
Test-Knopf (
$BTNTEST) aus Formular für Nummerierungsschema (TC_NR_SCHEME) entfernt -
Layout von Status (
TC_STATUS) Formular korrigiert.
Rohr-Datenmodell
14.1
-
Neue API Steuerelemente
$BTNSHOWALLCABLES,$BTNSHOWALLSEGMENTS,$BTNSHOWALLSERVICESim Formular für die Objektklasse “Rohr” (TC_SP_DUCT)
14.2
-
Projektionen aus Formular für Rohr (
TC_SP_DUCT) entfernt-
Alle übergeordneten Rohre der gefilterten Rohre anzeigen
-
Alle übergeordneten Trassen der gefilterten Rohre anzeigen
-
-
Neues Combobox Steuerelement für Datenquelle (
FID_TNIM_SOURCE) und neues Textfeld für Quell-ID (TNIM_SOURCE_KEY) in folgenden Formularen:-
Rohrbündel (
TC_SP_DUCT_BUNDLE) -
Rohreinführung Modell (
TC_SP_DUCT_INSERTION_MDL) -
Rohr Typ (
TC_SP_DUCT_TYPE) -
Fitting Typ (
TC_SP_FITTING_MODEL)
-
-
Projektion aus Formular für Trasse (
TC_SP_SEGMENT) entfernt-
Alle untergeordneten Rohre der gefilterten Trassen anzeigen
-
14.3
-
Neue Projektion im Trassenformular (
TC_SP_SEGMENT) - Alle direkt untergeordneten Rohre anzeigen
LWL-Datenmodell
14.1
-
Neue API Steuerelemente
$BTNSHOWALLCABLELOOPS,$BTNSHOWALLDUCTS,$BTNSHOWALLSEGMENTSim Formular für die Objektklasse “LWL Kabel” (TC_FO_CABLE) -
Nachkommastellen für das Feld “Dämpfung” in nachfolgenden Formularen von zwei auf drei erhöht
-
LWL Kupplungsdaten (
TC_FO_CONNECTOR_DATA) -
LWL Faserdaten (
TC_FO_FIBER_DATA) -
LWL Rangierungsdaten (
TC_FO_PATCH_DATA) -
LWL Spleißdaten (
TC_FO_SPLICE_DATA) -
LWL Splitterdaten (
TC_FO_SPLITTER_DATA)
-
-
Formatierung der Dämpfung im Feld “Wellenlänge/Dämpfung” in nachfolgenden Formularen korrigiert
-
LWL Kupplungstyp (
TC_FO_CONNECTOR_MODEL) -
LWL Fasertyp (
TC_FO_FIBER_MODEL) -
LWL Splittertyp (
TC_FO_SPLITTER_MODEL)
-
-
Projektionen für LWL Fasern und LWL Kabel im Formular “Dienst” (
TC_SERVICE) angepasst.
Die Änderung wurde vorgenommen um einen Fehler in der SQLite Anbindung von Autodesk AutoCAD Map 3D zu umgehen. In SQLite funktioniert die Projektion jetzt richtig, für alle anderen Datenbanken ist die Ausgabe unverändert.
14.2
-
Projektionen aus Formular für LWL-Kabelabschnitt (
TC_FO_CABLE) entfernt-
Alle Rohre der gefilterten Kabelabschnitte anzeigen
-
Alle Trassen der gefilterten Kabelabschnitte anzeien
-
-
Neues Combobox Steuerelement für Datenquelle (
FID_TNIM_SOURCE) und neues Textfeld für Quell-ID (TNIM_SOURCE_KEY) in folgenden Formularen:-
LWL-Kabel Typ (
TC_FO_CABLE_MODEL) -
LWL-Muffe Typ (
TC_FO_CLOSURE_MODEL) -
LWL-Kupplung Typ (
TC_FO_CONNECTOR_MODEL) -
Faser Typ (
TC_FO_FIBER_MODEL) -
LWL-Splitter Typ (
TC_FO_SPLITTER_MODEL) -
LWL-Abschluss Typ (
TC_FO_TERMINATOR_MODEL) -
LWL-Kassette (
TC_FO_TRAY) -
LWL-Kassette Typ (
TC_FO_TRAY_MODEL) -
LWL-Kabelzug (
TC_FO_TRUNK)
-
-
Projektion aus Formular für Rohr (
TC_SP_DUCT) entfernt-
Alle Kabelabschnitte der gefilterten Rohre anzeigen
-
-
Projektion aus Formular für Trasse (
TC_SP_SEGMENT) entfernt-
Alle Kabelabschnitte der gefilterten Trassen anzeigen
-
14.3
-
Auswahl des Schaltpunktes in LWL Muffe (
TC_FO_CLOSURE) und LWL Abschluss (TC_FO_TERMINATOR) Formular verbessert-
FID Referenzfeld entfernt (
$FIDREFERENCE1) -
Detail Liste von Schaltpunkt Auswahlbox angepasst (
FID_SWITCHING_POINT)
-
-
Sortierung der Faser Auswahlliste im Spleiß-Formular (
TC_FO_SPLICE) korrigiert
Fernmelde-Datenmodell
14.1
-
Neue API Steuerelemente
$BTNSHOWALLCABLELOOPS,$BTNSHOWALLDUCTS,$BTNSHOWALLSEGMENTSim Formular für die Objektklasse “FM Kabel” (TC_TP_CABLE) -
Projektionen für FM Ader und FM Kabel im Formular “Dienst” (
TC_SERVICE) angepasst.
Die Änderung wurde vorgenommen um einen Fehler in der SQLite Anbindung von Autodesk AutoCAD Map 3D zu umgehen. In SQLite funktioniert die Projektion jetzt richtig, für alle anderen Datenbanken ist die Ausgabe unverändert.
14.2
-
Projektion aus Formular für Rohr (
TC_SP_DUCT) entfernt-
Alle Kabelabschnitte der gefilterten Rohre anzeigen
-
-
Projektion aus Formular für Trasse (
TC_SP_SEGMENT) entfernt-
Alle Kabelabschnitte der gefilterten Trassen anzeigen
-
-
Neues Combobox Steuerelement für Datenquelle (
FID_TNIM_SOURCE) und neues Textfeld für Quell-ID (TNIM_SOURCE_KEY) in folgenden Formularen:-
Fm-Kabel Typ (
TC_TP_CABLE_MODEL) -
Fm-Muffe Typ (
TC_TP_CLOSURE_MODEL) -
Fm-Stift Typ (
TC_TP_PIN_MODEL) -
Fm-Abschluss Typ (
TC_TP_TERMINATOR_MODEL) -
Fm-Ader Typ (
TC_TP_WIRE_MODEL)
-
14.3
-
Auswahl des Schaltpunktes in FM Muffe (
TC_FP_CLOSURE) und FM Abschluss (TC_TP_TERMINATOR) Formular verbessert-
FID Referenzfeld entfernt (
$FIDREFERENCE1) -
Detail Liste von Schaltpunkt Auswahlbox angepasst (
FID_SWITCHING_POINT)
-
Redlining-Datenmodell
14.2
-
Liste der Zieltabellen für die Relation auf das übergeordnete Feature im Redlining Attribut (
TC_RL_ATTRIBUTE) für die Datenmodell Änderung angepasst. -
Neues Formular für Redlining Gebäude (
TC_RL_BUILDING) -
Neues Formular für Redlining Gebäudeeinheit (
TC_RL_BUILDING_UNIT) -
Neues Formular für Redlining Cluster (
TC_RL_CLUSTER) -
Neue Steuerelemente im Formular für Redlining Kabel (
TC_RL_CABLE)-
Neues Auswahlfeld für Kabel-Kategorie (
ID_CABLE_TYPE) -
Neues Textfeld für Kabelreserve Anfang (
CABLE_RESERVE_START) -
Neues Textfeld für Kabelreserve Ende (
CABLE_RESERVE_END)
-
-
Neue Referenz auf Redlining Attribute (
TC_RL_ATTRIBUTE) in folgenden Objektklassen-
Redlining Vermessungspunkt (
TC_RL_MEASUREMENT_POINT) -
Redlining Vermessungslinie (
TC_RL_MEASUREMENT_LINE)
-
-
Neue Steuerelemente im Formular für Redlining Scan (
TC_RL_SCAN)-
Neues Auswahlfeld für Positionierungsqualität (
ID_POSITIONING_QUALITY) -
Neues Textfeld für GNSS Gerät (
GNSS_DEVICE)
-
-
Redlining Gebäude (
TC_RL_BUILDING) als Detailtabelle für Redlining Trasse (TC_RL_SEGMENT) hinzugefügt -
Neue Steuerelemente im Formular für Redlining Leistungsposition (
TC_RL_SERVICE_ITEM)-
Neues Textfeld für Genehmigungsdatum (
DATE_APPROVAL) -
Neues Textfeld für Berichtsdatum (
DATE_SUBMITTED) -
Neues Textfeld für Kolonne (
NAME_CREW) -
Neues Textfeld für Nachauftragnehmer (
NAME_SUBCONTRACTOR)
-
-
Redlining Gebäude (
TC_RL_BUILDING) als Detailtabelle für Redlining Abschluss (TC_RL_TERMINATOR) hinzugefügt -
Steuerelement für Person (
FID_PERSON) aus Redlining Vermessung (TC_RL_MEASUREMENT) entfernt -
Neues Textfeld für Synchronisierungsdatum (
DATE_SYNC) in Redlining Vermessung (TC_RL_MEASUREMENT) hinzugefügt.
14.3
-
Neues Eingabefeld für Quellobjekt (
SOURCE_OBJECT) in Redlining Gebäudeeinheit (TC_RL_BUILDING_UNIT) hinzugefügt
DocPack
14.1
-
Neues Steuerelement “Status” für Spalte
ID_STATUSim Formular für die Objektklasse “Plotfolge” (TC_PLOT_SEQUENCE) hinzugefügt.
Änderungen an den Berichten seit NET 14.0
NET Engineering
Basis-Datenmodell
14.3
-
Fehler im Störungsbericht unter Autodesk AutoCAD Map 3D 2025 korrigiert.
LWL-Datenmodell
14.3
-
Anzeige des Einbauortes im Bericht für die Muffen Kassetten korrigiert.
-
Ausrichtung der Spalten in der Spleißübersicht korrigiert
Fernmelde-Datenmodell
14.1
-
Korrektur der Berichte für die Netzwegübersichten für die DocPack Ausgabe in einem zusammengefassten Bericht.
