Zusammenfassung

In Version NET 15.0.1 wurden zentrale Funktionen in Import, Validierung und Arbeitsabläufen verbessert. Besonders hervorzuheben:

• TANNIS-Import ist nun vollständig in den allgemeinen Import integriert.
• Neue TNIM-Prüfung auf eindeutige Schlüssel stellt konsistente Daten sicher (Warnung im Export, Abbruch im Import).
• Validierung kann nun jederzeit abgebrochen werden, inklusive Bestätigungsdialog.
• Verbesserte Stabilität in Formularlogiken, Importfiltern, Arbeitsabläufen und Redlining-Prüfungen.
• Zahlreiche Fehlerkorrekturen für NET Engineering, insbesondere bei Verbindungen, Löschprozessen und Geometrieabhängigkeiten.

Unterstützte Software

• Autodesk AutoCAD Map 3D
  • Autodesk AutoCAD Map 3D 2024.0.1 mit Basis-Autodesk AutoCAD 2024.1.8
  • Autodesk AutoCAD Map 3D 2025.0.2 mit Basis-Autodesk AutoCAD 2025.1.3
  • Autodesk AutoCAD Map 3D 2026.0.2 mit Basis-Autodesk AutoCAD 2026.1
• TKI PostgreSQL Provider ab 4.2.1
• Comsof Fiber Designer 2019.2.2 - Comsof Fiber Designer 22.2
• Comsof Fiber 23.1 - Comsof Fiber 25.1
• atesio STRATEGIC 2020 - 2024
• TKI Lizenzierung 14.0
  (nur für eine manuelle Installation auf dem Netzwerk-Lizenzserver erforderlich)

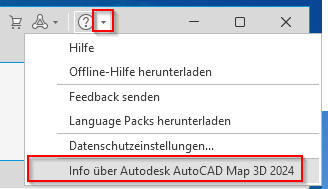

Bitte prüfen Sie Ihre installierte AutoCAD Map 3D Version und achten Sie dabei auf diese zwei Versionsangaben:

Release NET 15.0.1

Allgemein

GIS-Nebenbestimmungen

• GIS-NB: Die Nutzerfreundlichkeit beim Laden der Fördervorhaben wurde verbessert.

NET Design

Comsof Fiber Integration

• Es wurde ein Fehler behoben, durch den Trassen für „Erdverlegt” nicht auf Basis der Flurstücke erstellt werden konnten, abhängig von den Einstellungen in den erweiterten Optimierungseinstellungen für comsof.

NET Engineering

Allgemein

• Es wurde ein Fehler behoben der dazu führen konnte, dass in den Formularen LWL Abschluss und LWL Muffe Fehlermeldungen mehrfach erschienen.
• Gibt es beim Löschen von Schächten/Schränken/Masten noch verbundene Rohrabschlüsse oder Fittinge bzw. gibt es beim Löschen von Muffen/Abschlüssen noch Elemente, die mit einem Dienst belegt sind, kommt eine Abfrage bzw. ein Fehler, dass das Löschen nicht möglich ist. Diese Abfrage bzw. dieser Fehler kann jetzt für den Rest der Sitzung ausgeblendet werden, sodass sie beim Löschen mehrerer Datensätze nicht mehrfach angezeigt wird.

Import

• Attributfilter funktionieren wie erwartet mit Nullwerten für alle verfügbaren Quelltypen.
• Der TANNIS-Import kann nun über den allgemeinen Import aufgerufen werden. Der bisherige Aufruf über das Kontextmenü wurde entfernt.
• Datensätze, die gegen die Längenbeschränkung der Datenbank verstoßen, werden gefiltert und im Import-Protokoll erfasst.

Arbeitsabläufe

• Bei den Arbeitsabläufen „LWL-Kabel teilen” sowie „Fm-Kabel teilen” gibt es jetzt die Möglichkeit, das Kabel an einer existierenden Muffe bzw. einem existierendem Abschluss zu teilen, der sich bereits auf dem Kabel befindet.
• Die Platzierung der Fehlericons in den Dropdown-Menüs der verschiedenen Arbeitsabläufe wurde korrigiert.
• Mit dem Arbeitsablauf „Rohre erzeugen und zuordnen (ohne Geometrie)” können jetzt wieder fehlerfrei Rohre erzeugt werden, auch wenn das übergeordnete Objekt des Rohres keine eigene Geometrie hat.
• Im Arbeitsablauf „Rohrvorlage erstellen” wurde das Steuerelement zur Anzeige der bereits vorhandenen Rohrvorlagen eines Rohr Typs aufgrund falscher Skalierung ab AutoCAD Map3D 2025 entfernt. Stattdessen werden die bereits vorhandenen Rohrvorlagen jetzt als Tooltip im zu wählenden Rohr Typ angezeigt.

Verbindungseditor

• Querschnitte werden jetzt nach Zuordnung eines neuen Rohres bzw. Lösen einer solchen Zuordnung über alle Ebenen hinweg korrekt aktualisiert.

Formulare

• Die Formularlogik der Einführungsraster wurde verbessert, um korrekte Aktualisierungen und konsistente Zuordnungen sicherzustellen.
• Ein Fehler beim Öffnen der Verbindungsübersicht für Rohre ohne vorhandene Route wurde behoben.

TNIM

• Für TNIM v2.1 wurde eine Prüfung auf eindeutige TNIM-Schlüssel (bestehend aus TNIM-ID und TNIM-Quelle) je Objektklasse eingeführt. Doppelte Schlüssel werden im Export als Warnung ausgegeben, im Import führen sie zum Abbruch mit klarer Log-Meldung.

Export nach NET Build

• Beim Export nach NET Build wird jetzt auch die Adresse der Hausanschlusstrasse gesetzt.
• Die Verbesserung der involvierten Routen für Rohrverbindungsstücke wird korrekt durchgeführt, wenn „Exportieren nach NET Build” ausgeführt wird

Redlining

• Bei der Redlining Datenübernahme wurde eine neue Validierung ergänzt, die prüft, ob Hausanschlussrohre ohne eingetragenen Namen des Netzknotenpunktes vorhanden sind.

Validierung

• In der Projektvalidierung steht nun eine Abbrechen-Funktion zur Verfügung. Sobald die Prüfung gestartet wurde, lässt sich der Vorgang jederzeit über einen neuen „Abbrechen”-Button beenden. Dadurch behalten Anwender die Kontrolle über längere Validierungsläufe und können diese bei Bedarf frühzeitig stoppen. Beim Abbruch wird eine kurze Bestätigung abgefragt.

Änderungen am Datenmodell seit NET 14.0

NET Design

Basis-Datenmodell

14.1

• Neue Objektklasse “Oberflächenpolygone” (TC_PL_SURFACE_AREA)

14.2

• Neuer Eintrag in der Domain Tabelle “Anschlusstyp” (TC_PL_DEMAND_CONN_TYPE_TBD)
  • 15 - Kein privater Anschluss

14.3

• Neuer Eintrag in der Domain Tabelle “Cluster Typ” (TC_PL_CLUSTER_TYPE_TBD)
  • 4 - Rohr Cluster

15.0

• Neuer Eintrag für Domain Tabelle “Trassen-Art” (TC_PL_TRENCH_CLASS_TBD)
  • 12 - POP Übergang

NET Engineering

Basis-Datenmodell

14.1

• Keine Änderungen am Datenmodell - Strukturupdate nur für neue Formulare und Reports

14.2

• Neue Spalten für Datenspeicher (FID_TNIM_SOURCE) und Schlüssel (TNIM_SOURCE_KEY) in folgenden Tabellen:
  • TC_CLUSTER
  • TC_PERSON
  • TC_SWITCHING_POINT
  • TC_SP_PATCH_PANEL
  • TC_SP_PATCH_PANEL_MODEL
  • TC_SP_RACK_PANEL
  • TC_SP_RACK_PANEL_MODEL
  • TC_SP_CABINET_MODEL
  • TC_SP_MANHOLE_MODEL
  • TC_SP_MARKER
  • TC_SP_MARKER_MODEL
  • TC_SP_POLE_MODEL
  • TC_SP_SEGMENT_MODEL
  • TC_TG_BUILDING
  • TC_TG_BUILDING_UNIT
  • TC_LINE
  • TC_POINT
• Neue Objektklasse Datenspeicher (TNIM_SOURCE)

14.3

• Keine Änderungen am Datenmodell - Strukturupdate nur für neue Formulare und Datenprüfungen.

15.0

• Die Spalten FIELDCOLOR1 und FIELDCOLOR2 wurden aus der Tabelle “Nummern Schema Typ” (TC_NR_SCHEME_TYPE) entfernt.
• Neues Feld im Status (TC_STATUS) für Statuskategorie (ID_STATUS_CATEGORY) mit Verknüpfung zur Status-Kategorie (TC_STATUS_CATEGORY_TBD) hinzugefügt.
• Neue Spalte “Name” (NAME) in Gebäudeeinheit (TC_TG_BUILDING_UNIT) hinzugefügt.
• Die Spalte “Kupplung” (FID_CONNECTOR) wurde aus der Gebäudeeinheit (TC_TG_BUILDING_UNIT) entfernt. Der Ersatz sind die ONT-Tabellen, die im LWL-Datenmodell hinzugefügt werden.
• Neue Objektklasse “Einführungsraster” (TC_SP_INSERTION_GRID) hinzugefügt
• Neue Objektklasse “Einführungsraster Typ” (TC_SP_INSERTION_GRID_MDL) hinzugefügt
• Neue Objektklasse “Einführungsraster Gruppe” (TC_SP_INSERTION_GROUP) hinzugefügt
• Neue Objektklasse “Einführungsraster Gruppenvorlage” (TC_SP_INSERTION_GROUP_TBL) hinzugefügt
• Neue Domain-Tabelle für Statuskategorie (ID_STATUS_CATEGORY) hinzugefügt. Folgende vorgegebene Werte sind in der Domain enthalten:
  • 1 - Planung
  • 2 - Bestand
  • 3 - Im Bau
  • 4 - Gebaut
  • 5 - Reserve
  • 6 - Verworfen
  • 7 - Blockiert
  • 8 - Stillgelegt
  • 9 - Unbekannt

Rohr-Datenmodell

14.1

• Keine Änderungen am Datenmodell - Strukturupdate nur für neue Formulare und Reports

14.2

• Neue Spalten für Datenspeicher (FID_TNIM_SOURCE) und Schlüssel (TNIM_SOURCE_KEY) in folgenden Tabellen:
  • TC_SP_DUCT_TYPE
  • TC_SP_DUCT_BUNDLE
  • TC_SP_DUCT_INSERTION
  • TC_SP_DUCT_INSERTION_MDL
  • TC_SP_FITTING_MODEL

14.3

• Keine Änderungen am Datenmodell - Strukturupdate nur für neue Formulare und Reports

15.0

• Karten-Ansicht für Gebäude (TC_M_BUILDING) wurde um die Anzahl Gebäudeeinheiten (NUMBER_OF_BLDG_UNITS) erweitert.
• Neue Spalte “Einführungsgruppe” (FID_INSERTION_GROUP) in der Rohreinführung (TC_SP_DUCT_INSERTION) mit Relation zur “Einführungsgruppe” (TC_SP_INSERTION_GROUP) hinzugefügt.
• Neue Spalte “Position in Einführungsgruppe” (INSERTION_GROUP_PLACE_NUMBER) in der Rohreinführung (TC_SP_DUCT_INSERTION) hinzugefügt.

LWL-Datenmodell

14.1

• Anpassung der Ansichten TC_M_FO_CLOSURE und TC_M_FO_TERMINATOR
  • Neues Feld TRUNK_NAME
    Enthält den Namen des Kabelzuges, der in der Muffe oder dem Abschluss hinterlegt ist.

14.2

• Neue Spalten für Datenspeicher (FID_TNIM_SOURCE) und Schlüssel (TNIM_SOURCE_KEY) in folgenden Tabellen:
  • TC_FO_CABLE_MODEL
  • TC_FO_CLOSURE_MODEL
  • TC_FO_CONNECTOR_MODEL
  • TC_FO_FIBER_MODEL
  • TC_FO_SPLITTER_MODEL
  • TC_FO_TERMINATOR_MODEL
  • TC_FO_TRAY
  • TC_FO_TRAY_MODEL
  • TC_FO_TRUNK

14.3

• Kartenansicht für LWL-Kabel (TC_M_FO_CABLE) erweitert
  • Neue Spalte FIBER_COUNT mit der Anzahl der Fasern die mit einem Dienst beschalten sind.
• Relation zwischen der LWL Kabeltyp und Fasertyp korrigiert

15.0

• Neue Spalte “ONT” (FID_ONT) in Kupplung (TC_FO_CONNECTOR) mit Verknüpfung zum ONT (TC_FO_ONT) hinzugefügt
• Neue Objektklasse “LWL ONT” (TC_FO_ONT) hinzugefügt
• Neue Objektklasse “LWL ONT Modell” (TC_FO_ONT_MODEL) hinzugefügt
• Neue Domain Tabelle “LWL ONT Kategorie” (TC_FO_ONT_TYPE_TBD) hinzugefügt mit folgenden vorgegebenen Werten:
  • 1 - Aktiv (Glasfaser-Modem)
  • 2 - Passiv (Glasfaser-Dose)
  • 99 - Unbekannt

Fernmelde-Datenmodell

14.1

• Anpassung der Ansichten TC_M_TP_CLOSURE und TC_M_TP_TERMINATOR
  • Neues Feld TRUNK_NAME
    Enthält den Namen des Kabelzuges, der in der Muffe oder dem Abschluss hinterlegt ist.

14.2

• Neue Spalten für Datenspeicher (FID_TNIM_SOURCE) und Schlüssel (TNIM_SOURCE_KEY) in folgenden Tabellen:
  • TC_TP_CABLE_MODEL
  • TC_TP_CLOSURE_MODEL
  • TC_TP_PIN_MODEL
  • TC_TP_TERMINATOR_MODEL
  • TC_TP_WIRE_MODEL

14.3

• Kartenansicht für FM-Kabel (TC_M_TP_CABLE) erweitert
  • Neue Spalte WIRE_COUNT mit der Anzahl der Adern die mit einem Dienst beschalten sind.
• Relation zwischen der FM Kabeltyp und Aderntyp korrigiert

15.0

• Domain Einträge in Domaintabelle “Frequenz” (TC_TP_FREQUENCY_TBD) aktualisiert
  • 2 - 0.8kHz
  • 3 - 16.8kHz

Redlining Datenmodell

14.1

Nur PostgreSQL

• Neue Trigger Funktion tc_f_rl_scan_delete_trigger_function mit der die Datenbank bereinigt wird, wenn ein Scan aus dem Redlining Datenmodell entfernt wird.
• Neuer Trigger trg_rl_scan_after_delete auf der Tabelle tc_rl_scan

14.2

• Neue Spalten in Tabelle Leistungspositionen (TC_RL_SERVICE_ITEM)
  • Genehmigungsdatum (DATE_APPROVAL)
  • Berichtsdatum (DATE_SUBMITTED)
  • Kolonne (NAME_CREW)
  • Nachauftragnehmer (NAME_SUBCONTRACTOR)
• Neue Spalten in Tabelle Redlining Kabel (TC_RL_CABLE)
  • Kabelreserve Anfang (CABLE_RESERVE_START)
  • Kabelreserve Ende (CABLE_RESERVE_END)
  • Kabeltyp (ID_CABLE_TYPE)
• Neue Spalten in Tabelle Redlining Scan (TC_RL_SCAN)
  • GNSS Gerät (GNSS_DEVICE)
  • Positionierungsqualität (ID_POSITIONING_QUALITY)
• Relation von Redlining Attribut (TC_RL_ATTRIBUTE) Spalte Object (FID_FEATURE) auf weitere Objektklassen erweitert. Die neuen Zielobjektklassen sind:
  • Redlining Gebäude (TC_RL_BUILDING)
  • Redlining Gebäudeeinheit (TC_RL_BUILDING_UNIT)
  • Redlining Cluster (TC_RL_CLUSTER)
  • Redlining Vermessungslinie (TC_RL_MEASUREMENT_LINE)
  • Redlining Vermessungspunkt (TC_RL_MEASUREMENT_POINT)
• Relation auf Gebäude (TC_TG_BUILDING) von Redlining Attribute (TC_RL_ATTRIBUTE) - Spalte Objekt (FID_FEATURE) entfernt.
• Relation auf Redlining Gebäude (TC_RL_BUILDING) im Redlining Vermessungspunkt (TC_RL_MEASUEMENT_POINT) - Spalte Objekt (FID_FEATURE) hinzugefügt
• Relation auf Redlining Gebäude (TC_RL_BUILDING) im Redlining Trasse (TC_RL_SEGMENT) - Spalte Objekt (FID_FEATURE) hinzugefügt
• Relation auf Redlining Gebäude (TC_RL_BUILDING) im Redlining Abschluss (TC_RL_TERMINATOR) - Spalte Objekt (FID_FEATURE) hinzugefügt
• Neue Objektklassen hinzugefügt:
  • Redlining Gebäude (TC_RL_BUILDING)
  • Redlining Gebäudeeinheit (TC_RL_BUILDING_UNIT)
  • Redlining Cluster (TC_RL_CLUSTER)
• Neue Domain Tabelle Positionierungsqualität (TC_RL_SCAN_POS_QUALITY_TBD)
  • 1 - RTK Fix
  • 2 - Nur GNSS Antenne
  • 3 - Mobiles GPS
  • 4 - Manuelle Eingabe
  • 99 - Unbekannt
• Spalte Persion (FID_PERSON) aus Redlining Vermessung (TC_RL_MEASUREMENT) entfernt

14.3

• Neue Spalte “Quellobjekt” (SOURCE_OBJECT) in Redlining Gebäudeeinheit (TC_RL_BUILDING_UNIT) hinzugefügt.

DocPack

14.1

• Neue Domain Tabelle “Plotfolge Status” (TC_PLOT_SEQUENCE_STATUS_TBD) mit folgenden Werten:
  • 1 - Aktiv
  • 2 - Inaktiv
  • 3 - Archiviert
• Neues Feld “Status” (ID_STATUS) in Objektklasse “Plotfolge” (TC_PLOT_SEQUENCE) mit Relation auf die Domain Tabelle “Plotfolge Status” (TC_PLOT_SEQUENCE_STATUS_TBD)

14.2

• Fehlende Bezeichner in Plotfolge (TC_PLOT_SEQUENCE) hinzugefügt - Keine Strukturänderung

Formularänderungen seit NET 14.0

NET Design

Basis-Datenmodell

14.1

• Neues Formular für die Objektklasse “Oberflächenpolygone” (TC_PL_SURFACE_AREA)

14.2

• Formular für Objektklasse “Oberflächenpolygone” (TC_PL_SURFACE_AREA) wurde angepasst
  • Fläche wird auf zwei Nachkommastellen gerundet
  • Die Auswahlliste für den Trassen-Typ wird jetzt nach dem Namen sortiert

NET Engineering

Basis-Datenmodell

14.1

• Neue API Steuerelemente $BTNSHOWALLCABLES, $BTNSHOWALLDUCTS, $BTNSHOWALLSERVICES im Formular für die Objektklasse “Trasse” (TC_SP_SEGMENT)

14.2

• Neues Combobox Steuerelement für Datenquelle (FID_TNIM_SOURCE) und neues Textfeld für Quell-ID (TNIM_SOURCE_KEY) in folgenden Formularen:
  • Cluster (TC_CLUSTER)
  • Kante (TC_LINE)
  • Person (TC_PERSON)
  • Knoten (TC_POINT)
  • Schrank Typ (TC_SP_CABINET_MODEL)
  • Schacht Typ (TC_SP_MANHOLE_MODEL)
  • Marker (TC_SP_MARKER)
  • Marker Modell (TC_SP_MARKER_MODEL)
  • Patch Panel (TC_SP_PATCH_PANEL)
  • Patch Panel Typ (TC_SP_PATCH_PANEL_MODEL)
  • Mast Model (TC_SP_POLE_MODEL)
  • Rack Panel (TC_SP_RACK_PANEL)
  • Rack Panel Typ (TC_SP_RACK_PANEL_MODEL)
  • Trasse Typ (TC_SP_SEGMENT_MODEL)
  • Schaltpunkt Typ (TC_SWITCHING_POINT_MODEL)
  • Gebäude (TC_TG_BUILDING)
  • Gebäudeeinheit (TC_TG_BUILDING_UNIT)
• Neues Formular für Datenquelle (TNIM_SOURCE)

14.3

• Test-Knopf ($BTNTEST) aus Formular für Nummerierungsschema (TC_NR_SCHEME) entfernt
• Layout von Status (TC_STATUS) Formular korrigiert.

15.0

• Detailformular für Nummernschema (Nummerschematyp) - TC_NR_SCHEME#TC_NR_SCHEME_TYPE
  • Feld FIELDCOLOR1 entfernt
  • Feld FIELDCOLOR2 entfernt
• Neues Formular für Einführungsraster TC_SP_INSERTION_GRID
• Neues Formular für Einführungsraster Typ TC_SP_INSERTION_GRID_MDL
  • Neues Detailformular für Einführungsraster Gruppenvorlage TC_SP_INSERTION_GROUP_TBL
• Neues Formular für Einführungsraster Gruppe TC_SP_INSERTION_GROUP
• Neues Formular für Einführungsraster Gruppenvorlage TC_SP_INSERTION_GROUP_TBL
• Neues Steuerelement im Formular Status (TC_STATUS)
  • Status Kategorie (ID_STATUS_CATEGORY) als Auswahlbox
• Neues Detailformular für unter Gebäude (TC_TG_BUILDING) für Gebäudeeinheit (TC_TG_BUILDING_UNIT) - TC_TG_BUILDING#TC_TG_BUILDING_UNIT
• Steuerelement für Gebäude (FID_BUILDING) in Gebäudeeinheit (TC_TG_BUILDING_UNIT) geändert: Anzeige zeigt jetzt den Namen des Gebäudes
• Mehrere Spalten aus dem Formular für die Gebäudeeinheit (TC_TG_BUILDING_UNIT) entfernt
  • Kupplung (FID_CONNECTOR)
  • Quelldatenspeicher (FID_TNIM_SOURCE)
  • Quell-ID (TNIM_SOURCE_KEY)
• Neue Spalte Name (NAME) in Gebäudeeinheit (TC_TG_BUILDING_UNIT) hinzugefügt

Rohr-Datenmodell

14.1

• Neue API Steuerelemente $BTNSHOWALLCABLES, $BTNSHOWALLSEGMENTS, $BTNSHOWALLSERVICES im Formular für die Objektklasse “Rohr” (TC_SP_DUCT)

14.2

• Projektionen aus Formular für Rohr (TC_SP_DUCT) entfernt
  • Alle übergeordneten Rohre der gefilterten Rohre anzeigen
  • Alle übergeordneten Trassen der gefilterten Rohre anzeigen
• Neues Combobox Steuerelement für Datenquelle (FID_TNIM_SOURCE) und neues Textfeld für Quell-ID (TNIM_SOURCE_KEY) in folgenden Formularen:
  • Rohrbündel (TC_SP_DUCT_BUNDLE)
  • Rohreinführung Modell (TC_SP_DUCT_INSERTION_MDL)
  • Rohr Typ (TC_SP_DUCT_TYPE)
  • Fitting Typ (TC_SP_FITTING_MODEL)
• Projektion aus Formular für Trasse (TC_SP_SEGMENT) entfernt
  • Alle untergeordneten Rohre der gefilterten Trassen anzeigen

14.3

• Neue Projektion im Trassenformular (TC_SP_SEGMENT) - Alle direkt untergeordneten Rohre anzeigen

15.0

• Neue Steuerelemente im Formular für Rohreinführung (TC_SP_DUCT_INSERTION)
  • Knopf um verbundene Rohre hervorzuheben ($HIGHLIGHTCONNECTEDDUCT)
  • Auswahlfeld für Einführungsgruppe (FID_INSERTION_GROUP)
  • Eingabefeld für Position in Einführungsgruppe (INSERTION_GROUP_PLACE_NUMER)

LWL-Datenmodell

14.1

• Neue API Steuerelemente $BTNSHOWALLCABLELOOPS, $BTNSHOWALLDUCTS, $BTNSHOWALLSEGMENTS im Formular für die Objektklasse “LWL Kabel” (TC_FO_CABLE)
• Nachkommastellen für das Feld “Dämpfung” in nachfolgenden Formularen von zwei auf drei erhöht
  • LWL Kupplungsdaten (TC_FO_CONNECTOR_DATA)
  • LWL Faserdaten (TC_FO_FIBER_DATA)
  • LWL Rangierungsdaten (TC_FO_PATCH_DATA)
  • LWL Spleißdaten (TC_FO_SPLICE_DATA)
  • LWL Splitterdaten (TC_FO_SPLITTER_DATA)
• Formatierung der Dämpfung im Feld “Wellenlänge/Dämpfung” in nachfolgenden Formularen korrigiert
  • LWL Kupplungstyp (TC_FO_CONNECTOR_MODEL)
  • LWL Fasertyp (TC_FO_FIBER_MODEL)
  • LWL Splittertyp (TC_FO_SPLITTER_MODEL)
• Projektionen für LWL Fasern und LWL Kabel im Formular “Dienst” (TC_SERVICE) angepasst.
  Die Änderung wurde vorgenommen um einen Fehler in der SQLite Anbindung von Autodesk AutoCAD Map 3D zu umgehen. In SQLite funktioniert die Projektion jetzt richtig, für alle anderen Datenbanken ist die Ausgabe unverändert.

14.2

• Projektionen aus Formular für LWL-Kabelabschnitt (TC_FO_CABLE) entfernt
  • Alle Rohre der gefilterten Kabelabschnitte anzeigen
  • Alle Trassen der gefilterten Kabelabschnitte anzeien
• Neues Combobox Steuerelement für Datenquelle (FID_TNIM_SOURCE) und neues Textfeld für Quell-ID (TNIM_SOURCE_KEY) in folgenden Formularen:
  • LWL-Kabel Typ (TC_FO_CABLE_MODEL)
  • LWL-Muffe Typ (TC_FO_CLOSURE_MODEL)
  • LWL-Kupplung Typ (TC_FO_CONNECTOR_MODEL)
  • Faser Typ (TC_FO_FIBER_MODEL)
  • LWL-Splitter Typ (TC_FO_SPLITTER_MODEL)
  • LWL-Abschluss Typ (TC_FO_TERMINATOR_MODEL)
  • LWL-Kassette (TC_FO_TRAY)
  • LWL-Kassette Typ (TC_FO_TRAY_MODEL)
  • LWL-Kabelzug (TC_FO_TRUNK)
• Projektion aus Formular für Rohr (TC_SP_DUCT) entfernt
  • Alle Kabelabschnitte der gefilterten Rohre anzeigen
• Projektion aus Formular für Trasse (TC_SP_SEGMENT) entfernt
  • Alle Kabelabschnitte der gefilterten Trassen anzeigen

14.3

• Auswahl des Schaltpunktes in LWL Muffe (TC_FO_CLOSURE) und LWL Abschluss (TC_FO_TERMINATOR) Formular verbessert
  • FID Referenzfeld entfernt ($FIDREFERENCE1)
  • Detail Liste von Schaltpunkt Auswahlbox angepasst (FID_SWITCHING_POINT)
• Sortierung der Faser Auswahlliste im Spleiß-Formular (TC_FO_SPLICE) korrigiert

15.0

• Neue Steuerelemente im Formular LWL Kupplung (TC_FO_CONNECTOR)
  • Sprungknopf zum ONT ($APICONTROLCONNECTEDONT)
  • Referenz zum ONT ($REFERENCEONT)
  • Neues Label für ONT ($LABEL1)
• Label für Maßeinheit ($LABEL1) aus Formular für Kupplungsdaten (TC_FO_CONNECTOR_DATA) entfernt
• Label für Maßeinheit ($LABEL4) aus Formular für Kupplungstyp (TC_FO_CONNECTOR_MODEL) entfernt
• Label für Maßeinheit ($LABEL2) aus Formular für Faserdaten (TC_FO_FIBER_DATA) entfernt
• Label für Maßeinheit ($LABEL3) aus Formular für Fasertyp (TC_FO_FIBER_MODEL) entfernt
• Neues Formular für ONT (TC_FO_ONT)
• Neues Formular für ONT Modell (TC_FO_ONT_MODEL)

Fernmelde-Datenmodell

14.1

• Neue API Steuerelemente $BTNSHOWALLCABLELOOPS, $BTNSHOWALLDUCTS, $BTNSHOWALLSEGMENTS im Formular für die Objektklasse “FM Kabel” (TC_TP_CABLE)
• Projektionen für FM Ader und FM Kabel im Formular “Dienst” (TC_SERVICE) angepasst.
  Die Änderung wurde vorgenommen um einen Fehler in der SQLite Anbindung von Autodesk AutoCAD Map 3D zu umgehen. In SQLite funktioniert die Projektion jetzt richtig, für alle anderen Datenbanken ist die Ausgabe unverändert.

14.2

• Projektion aus Formular für Rohr (TC_SP_DUCT) entfernt
  • Alle Kabelabschnitte der gefilterten Rohre anzeigen
• Projektion aus Formular für Trasse (TC_SP_SEGMENT) entfernt
  • Alle Kabelabschnitte der gefilterten Trassen anzeigen
• Neues Combobox Steuerelement für Datenquelle (FID_TNIM_SOURCE) und neues Textfeld für Quell-ID (TNIM_SOURCE_KEY) in folgenden Formularen:
  • Fm-Kabel Typ (TC_TP_CABLE_MODEL)
  • Fm-Muffe Typ (TC_TP_CLOSURE_MODEL)
  • Fm-Stift Typ (TC_TP_PIN_MODEL)
  • Fm-Abschluss Typ (TC_TP_TERMINATOR_MODEL)
  • Fm-Ader Typ (TC_TP_WIRE_MODEL)

14.3

• Auswahl des Schaltpunktes in FM Muffe (TC_FP_CLOSURE) und FM Abschluss (TC_TP_TERMINATOR) Formular verbessert
  • FID Referenzfeld entfernt ($FIDREFERENCE1)
  • Detail Liste von Schaltpunkt Auswahlbox angepasst (FID_SWITCHING_POINT)

Redlining-Datenmodell

14.2

• Liste der Zieltabellen für die Relation auf das übergeordnete Feature im Redlining Attribut (TC_RL_ATTRIBUTE) für die Datenmodell Änderung angepasst.
• Neues Formular für Redlining Gebäude (TC_RL_BUILDING)
• Neues Formular für Redlining Gebäudeeinheit (TC_RL_BUILDING_UNIT)
• Neues Formular für Redlining Cluster (TC_RL_CLUSTER)
• Neue Steuerelemente im Formular für Redlining Kabel (TC_RL_CABLE)
  • Neues Auswahlfeld für Kabel-Kategorie (ID_CABLE_TYPE)
  • Neues Textfeld für Kabelreserve Anfang (CABLE_RESERVE_START)
  • Neues Textfeld für Kabelreserve Ende (CABLE_RESERVE_END)
• Neue Referenz auf Redlining Attribute (TC_RL_ATTRIBUTE) in folgenden Objektklassen
  • Redlining Vermessungspunkt (TC_RL_MEASUREMENT_POINT)
  • Redlining Vermessungslinie (TC_RL_MEASUREMENT_LINE)
• Neue Steuerelemente im Formular für Redlining Scan (TC_RL_SCAN)
  • Neues Auswahlfeld für Positionierungsqualität (ID_POSITIONING_QUALITY)
  • Neues Textfeld für GNSS Gerät (GNSS_DEVICE)
• Redlining Gebäude (TC_RL_BUILDING) als Detailtabelle für Redlining Trasse (TC_RL_SEGMENT) hinzugefügt
• Neue Steuerelemente im Formular für Redlining Leistungsposition (TC_RL_SERVICE_ITEM)
  • Neues Textfeld für Genehmigungsdatum (DATE_APPROVAL)
  • Neues Textfeld für Berichtsdatum (DATE_SUBMITTED)
  • Neues Textfeld für Kolonne (NAME_CREW)
  • Neues Textfeld für Nachauftragnehmer (NAME_SUBCONTRACTOR)
• Redlining Gebäude (TC_RL_BUILDING) als Detailtabelle für Redlining Abschluss (TC_RL_TERMINATOR) hinzugefügt
• Steuerelement für Person (FID_PERSON) aus Redlining Vermessung (TC_RL_MEASUREMENT) entfernt
• Neues Textfeld für Synchronisierungsdatum (DATE_SYNC) in Redlining Vermessung (TC_RL_MEASUREMENT) hinzugefügt.

14.3

• Neues Eingabefeld für Quellobjekt (SOURCE_OBJECT) in Redlining Gebäudeeinheit (TC_RL_BUILDING_UNIT) hinzugefügt

DocPack

14.1

• Neues Steuerelement “Status” für Spalte ID_STATUS im Formular für die Objektklasse “Plotfolge” (TC_PLOT_SEQUENCE) hinzugefügt.

Änderungen an den Berichten seit NET 14.0

NET Engineering

Basis-Datenmodell

14.3

• Fehler im Störungsbericht unter Autodesk AutoCAD Map 3D 2025 korrigiert.

15.0

• Neue Formularfunktion (GETRECORDEXISTSCONDITION) zur Prüfung ob der Bericht Daten enthält, in allen Formuleren hinterlegt

Rohr-Datenmodell

15.0

• Neue Funktion für dynamische Zeilenumbrüche im Bericht “Rohrendenübersicht” eingebaut

LWL-Datenmodell

14.3

• Anzeige des Einbauortes im Bericht für die Muffen Kassetten korrigiert.
• Ausrichtung der Spalten in der Spleißübersicht korrigiert

15.0

• Bericht “LWL Kupplung Belegung auf Abschluss” und “LWL Kupplung Belegung beschaltet auf Abschluss” überarbeitet
  In beiden Fällen wurde die “Anzahl Rangierungen im Abschluss” korrigiert
• Berichte “LWL Belegungsplan-Muffe” und “LWL Belegungsplan-Muffe Querformat” wurden verbessert
  • Die Zellen werden dynamisch anhand des Inhaltes vergrößert
  • Es gibt eine neue Spalte mit Informationen zum Splitter

Fernmelde-Datenmodell

14.1

• Korrektur der Berichte für die Netzwegübersichten für die DocPack Ausgabe in einem zusammengefassten Bericht.
