Zusammenfassung

Mit dem Release NET 15.1.2 legen wir den Fokus auf Stabilität und eine effizientere Gestaltung Ihrer täglichen Planungsroutinen. Ein besonderes Highlight ist die erweiterte CO-Übersicht, die nun auch ONT-Namen und IDs für Gebäude direkt ausweist. Auch der KML-Export wurde technisch optimiert und unterstützt nun WGS84-Transformationen sowie mehrere Layer zuverlässig. Für mehr Klarheit in der Dokumentation sorgt zudem die neue Option in Verbindungsplänen, Elemente flexibel nach Spleißen oder Terminierungen zu gruppieren.

Darüber hinaus haben wir den Workflow für Hausanschlüsse logisch verfeinert und zahlreiche Optimierungen im Hintergrund vorgenommen – von der 1-Klick-Wartung bis zum TNIM-Import – damit Sie sich auf eine reibungslose und fehlerfreie Netzplanung verlassen können.

Unterstützte Software

• Autodesk AutoCAD Map 3D
  • Autodesk AutoCAD Map 3D 2024.0.2 mit Basis-Autodesk AutoCAD 2024.1.8
  • Autodesk AutoCAD Map 3D 2025.0.2 mit Basis-Autodesk AutoCAD 2025.1.3
  • Autodesk AutoCAD Map 3D 2026.0.3 mit Basis-Autodesk AutoCAD 2026.1.1
• TKI PostgreSQL Provider ab 5.2
• Comsof Fiber Designer 2019.2.2 - Comsof Fiber Designer 22.2
• Comsof Fiber 23.1 - Comsof Fiber 25.1
• atesio STRATEGIC 2020 - 2024
• TKI Lizenzierung 14.0
  (nur für eine manuelle Installation auf dem Netzwerk-Lizenzserver erforderlich)

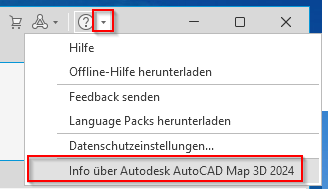

Bitte prüfen Sie Ihre installierte AutoCAD Map 3D Version und achten Sie dabei auf diese zwei Versionsangaben:

Release NET 15.1.2 im Detail

Allgemein

Documentation Pack

• Es wurde ein Fehler behoben, durch den bestehende DocPack-Vorlagen in der DocPack-Ausgabe nicht geöffnet werden konnten, ohne zuvor in der DocPack-Konfiguration geöffnet und gespeichert zu werden.
• Es wurde ein Fehler behoben, der beim Ausgeben von Plotfolgen mit aktivierten Optionen für sekundäres Ansichtsfenster und Hervorhebung auftrat.

NET Design

Allgemein

• Im allgemeinen KML-Export werden Geometrien nun korrekt nach WGS84 transformiert. Bei aktivierter Option zum Hinzufügen ist der Export mehrerer Layer in dieselbe KML/KMZ-Datei möglich.

Comsof Fiber Integration

• Ein Problem wurde behoben, bei dem die Vorverarbeitung der Anschlusstrassen in Comsof-Version 25.1 und älter fehlschlug, wenn gesperrte Trassen vorhanden waren.

NET Engineering

Allgemein

• Ein Fehler wurde behoben, durch den die Fehlerübersicht nach dem Schließen eines Projekts geöffnet blieb.
• Das Einfügeverhalten des Bezeichnungsattribute-Editors wurde verbessert, sodass bestehende Einträge beim Einfügen aus der Zwischenablage nicht mehr überschrieben werden.

Import

• Es wurde ein Fehler behoben, der dazu führte, dass beim Laden einer Vorlage die vorherige Auswahl bei Attributzuordnungen nicht zurückgesetzt wurde.
• Es wurde ein Fehler behoben, der dazu führte, dass der Hinweis zu Abgleichattributen auch beim Import angezeigt wurde.
• Es wurde ein Fehler behoben, der dazu führte, dass Attribute für den Datenabgleich auch beim Import berücksichtigt wurden.

Arbeitsabläufe

• Im Arbeitsablauf „Hausanschluss erzeugen” werden bei Fehlern mit bereits angeschlossenen Gebäuden jetzt aussagekräftige Meldungen angezeigt.
• Beim Arbeitsablauf „Hausanschluss erzeugen” wird das Label für die Hausanschlussstraße jetzt aktualisiert.
• Bei der Verwendung von „Hausanschluss erzeugen” werden CAD-Längen und Nutzerlängen jetzt korrekt gesetzt.
• Im Arbeitsablauf „Hausanschluss erzeugen” können jetzt auch Gebäude außerhalb des Clusters angeschlossen werden.
• Im Arbeitsablauf „Hausanschluss erzeugen” kann jetzt auch für ein Mikrorohr der 1. Ebene ohne übergeordneten Mikrorohrverband ein Hausanschluss erstellt werden.
• Im Arbeitsablauf „Hausanschluss erzeugen” sind die Fehlermeldungen jetzt einheitlicher und verständlicher.

Planungs- und Hausanschlussassistent

• Beim Schließen eines Projekts mit geöffnetem Fenster „Planungsoptionen” wird das Projekt jetzt korrekt geschlossen.

Formulare

• Im Formular Rohrabschluss kommt es jetzt nicht mehr zum Fehler, wenn der Button zum Markieren des verknüpften Rohres aus dem Formular entfernt wurde.
• Im Bearbeiten-Menü des Formulars „LWL Faser” wurde ein doppelter, unnötiger Trennstrich entfernt.

Berichte

• Die neue CO-Übersicht zeigt den ONT-Namen und die ONT-ID jedes Gebäudes an.
• Im Rohrendenplan wurde die Position der Mikrorohrennamen angepasst, um deren Lesbarkeit zu verbessern.
• Bei der Erstellung des Berichts „NET Rohrverbindungen” konnte es zu einem Fehler kommen, wenn Start- oder Endpunkte von Rohrverbindungen nicht vorhanden waren. Dieses Problem wurde behoben, sodass der Bericht jetzt auch in diesen Fällen fehlerfrei erstellt werden kann.
• Ein Fehler wurde behoben, durch den der CO-Übersichtsbericht nicht geöffnet werden konnte, wenn die Anzahl der Spalten sehr hoch war.

TNIM

• Im TNIM-Export werden doppelte TNIM-Schlüssel nun in einer gemeinsamen Zeile im Protokollfenster ausgegeben, inklusive aller betroffenen Objekte.
• Ein Fehler im TNIM-Import wurde behoben, durch den die Validierung mit unvollständigen Stammdaten zum Abbruch führte.

Documentation Pack

• Verbindungspläne können jetzt gruppiert pro Muffe oder Abschluss erzeugt werden.

1-Klick-Wartung

• Die 1-Klick-Wartung „NET Engineering: Polygon-Geometrien prüfen” entfernt jetzt wieder ungültige Stützpunkte in Polygonen und deren inneren Ringen und korrigiert damit wieder zuverlässig deren ungültige Geometrien.

Änderungen am Datenmodell seit NET 15.0

NET Engineering

Basis-Datenmodell

15.1

• Neue Spalten in der Tabelle Störung (TC_BREAKDOWN)
  • PLACEMENT_DISTANCE

Rohr-Datenmodell

15.1

• Keine Änderungen am Datenmodell - Strukturupdate nur für neue Formulare und Reports

LWL-Datenmodell

15.1

• Ansicht TC_REP_CABLECOSTS angepasst
  • Neue Spalte CATEGORY enthält die Status Kategorie

Fernmelde-Datenmodell

15.1

• Keine Änderungen am Datenmodell - Strukturupdate nur für neue Formulare und Reports

Redlining Datenmodell

15.1

• Keine Änderungen am Datenmodell - Strukturupdate nur für neue Formulare und Reports

Formularänderungen seit NET 15.0

NET Engineering

Basis-Datenmodell

15.1

• Die Felder Quell-Datenspeicher (FID_TNIM_SOURCE) und Quell-ID (TNIM_SOURCE_KEY) wurde aus folgenen Formularen entfernt:
  • Cluster (TC_CLUSTER)
  • Kante (TC_LINE)
  • Person (TC_PERSON)
  • Knoten (TC_POINT)
  • Schrank Typ (TC_SP_CABINET_MODEL)
  • Schacht Typ (TC_SP_MANHOLE_MODEL)
  • Marker (TC_SP_MARKER)
  • Marker Typ (TC_SP_MARKER_MODEL)
  • Patch Panel (TC_SP_PATCH_PANEL)
  • Patch Panel Typ (TC_SP_PATCH_PANEL_MODEL)
  • Mast Typ (TC_SP_POLE_MODEL)
  • Rack Geräteträger (TC_SP_RACK_PANEL)
  • Rack Geräteträger Typ (TC_SP_RACK_PANEL_MODEL)
  • Trasse Typ (TC_SP_SEGMENT_MODEL)
  • Schaltpunkt Typ (TC_SWITCHING_POINT_MODEL)
  • Gebäude (TC_TG_BUILDING)
• Die Formulare für das Cluster (TC_CLUSTER) und Ausbaugebiet (TC_ACTION_AREA) wurden angeglichen.
  • Anpassungen am Ausbaugebiet
    • Layout wurde dem Formular vom Cluster angeglichen
    • FID Feld wurde ausgeblendet
    • Sprungknöpfe zu Gebäude, Knoten und Kanten hinzugefügt
    • Knopf zur Dokumentenverwaltung hinzugefügt
  • Anpassungen am Ausbaugebiet und am Cluster
    • Knöpfe für “Statistik anzeigen”, “Materialliste exportieren” und “Status aktualisieren” wurden entfernt und sind jetzt in der Menüleiste verfügbar
• Neues Attribut für Abstand von der Messstelle in Störung (TC_BREAKDOWN) eingefügt

Rohr-Datenmodell

15.1

• Die Felder Quell-Datenspeicher (FID_TNIM_SOURCE) und Quell-ID (TNIM_SOURCE_KEY) wurde aus folgenen Formularen entfernt:
  • Rohrzug (TC_SP_DUCT_BUNDLE)
  • Rohrabschluss Typ (TC_SP_DUCT_INSERTION_MDL)
  • Rohr Typ (TC_SP_DUCT_TYPE)
  • Rohrfitting Typ (TC_SP_FITTING_MODEL)

LWL-Datenmodell

15.1

• Die Felder Quell-Datenspeicher (FID_TNIM_SOURCE) und Quell-ID (TNIM_SOURCE_KEY) wurde aus folgenen Formularen entfernt:
  • LWL Kabel Typ (TC_FO_CABLE_MODEL)
  • LWL Muffe Typ (TC_FO_CLOSURE_MODEL)
  • LWL Kupplung Typ (TC_FO_CONNECTOR_MODEL)
  • LWL Faser Typ (TC_FO_FIBER_MODEL)
  • LWL Splitter Typ (TC_FO_SPLITTER_MODEL)
  • LWL Abschluss Typ (TC_FO_TERMINATOR_MODEL)
  • LWL Kassette (TC_FO_TRAY)
  • LWL Kassette Typ (TC_FO_TRAY_MODEL)
  • LWL Kabelzug (TC_FO_TRUNK)
• Die SQL Filter für “Spleiße anzeigen” und “Abgelegte Spleiße anzeigen” im Formular für LWL Spleiß (TC_FO_SPLICE) wurde korrigiert.
• In den Formularen für LWL ONT (TC_FO_ONT) und LWL ONT Typ (TC_FO_ONT_MODEL) wurde die Referenz zur Online Hilfe hinterlegt.

Fernmelde-Datenmodell

15.1

• Die Felder Quell-Datenspeicher (FID_TNIM_SOURCE) und Quell-ID (TNIM_SOURCE_KEY) wurde aus folgenen Formularen entfernt:
  • FM Kabel Typ (TC_TP_CABLE_MODEL)
  • FM Muffe Typ (TC_TP_CLOSURE_MODEL)
  • FM Stift Typ (TC_TP_PIN_MODEL)
  • FM Abschluss Typ (TC_TP_TERMINATOR_MODEL)
  • FM Ader Typ (TC_TP_WIRE_MODEL)

Redlining-Datenmodell

15.1

• Neue Felder für NET Scan verknüpfungen in Redlining Vermessung (TC_RL_MEASUREMENT) hinzugefügt.
  • $SQLLABELSCANCOUNT (Anzahl verknüpfter Scans)
  • $SQLLABELSCANCOUNTNEW (Neue Scans durch letzten abgleich)
  • $REF_TC_RL_SCAN (Absprungknopf zu den Scans)
  • $REF_TC_RL_SCAN_NEW (Absprungknopf zu den neuen Scans)
• Verknüpfung zur Hilfe hinzugefügt:
  • Redlining Gebäude (TC_RL_BUILDING)
  • Redlining Gebäude Einheit (TC_RL_BUILDING_UNIT)
  • Redlining Cluster (TC_RL_CLUSTER)
  • Redlining Rohr (TC_RL_DUCT)

Änderungen an den Berichten seit NET 15.0

NET Engineering

LWL-Datenmodell

15.1

• Bericht “NET Kabel Kosten”
  • Anzeige der Status Kategorie
  • Anzeige der Gesamtlänge und Gesamtkosten nach Status Kategorie
• Bericht “NET LWL Spleißübersicht Abschluss”
  • SQL Fehler im Bericht korrigiert
• Bericht “NET LWL Belegungsplan Muffe”
  • Dynamische Zeilenhöhe entfernt
  • Dynamische Zeilenumbrüche eingebaut
