Rohre dokumentieren

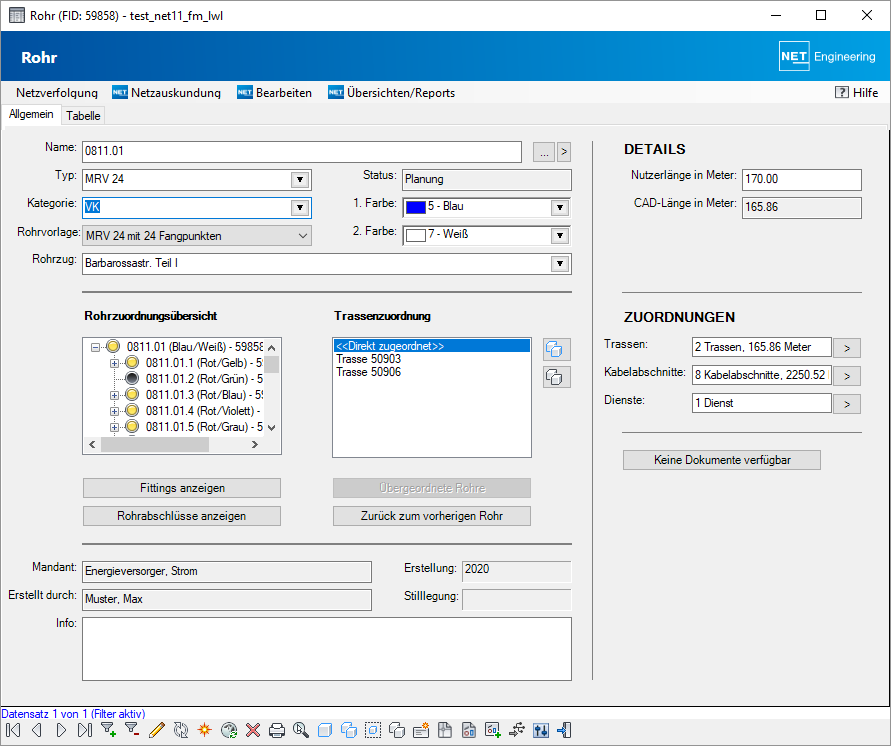

Rohre sind linienförmige Objekte, die der Verlegung von Mikrorohren und Kabeln dienen. Alle Eigenschaften des Rohres können durch Attribute im Rohr-Formular vielfältig beschrieben werden. Mikrorohre und Kabel (mit oder ohne eigene Geometrie) können den Rohren zugeordnet werden. Dies kann mit Hilfe von Arbeitsabläufen geschehen. Diese startet man im Arbeitsablauf-Explorer oder im Kontextmenü des Rohr-Formulars unter Belegung.

Rohre erzeugen

Zum Erzeugen von Rohren kann man vorgehen, wie unter neue Objekte einfügen beschrieben ist.

Rohre können aus einer Planung (schon als Rohr mit Geometrie oder einer Trasse zugeordnet) übernommen werden, man kann sie selbst digitalisieren oder aus importierten Liniengeometrien (z. B. aus der Vermessung) übernehmen.

aus Planung übernommen:

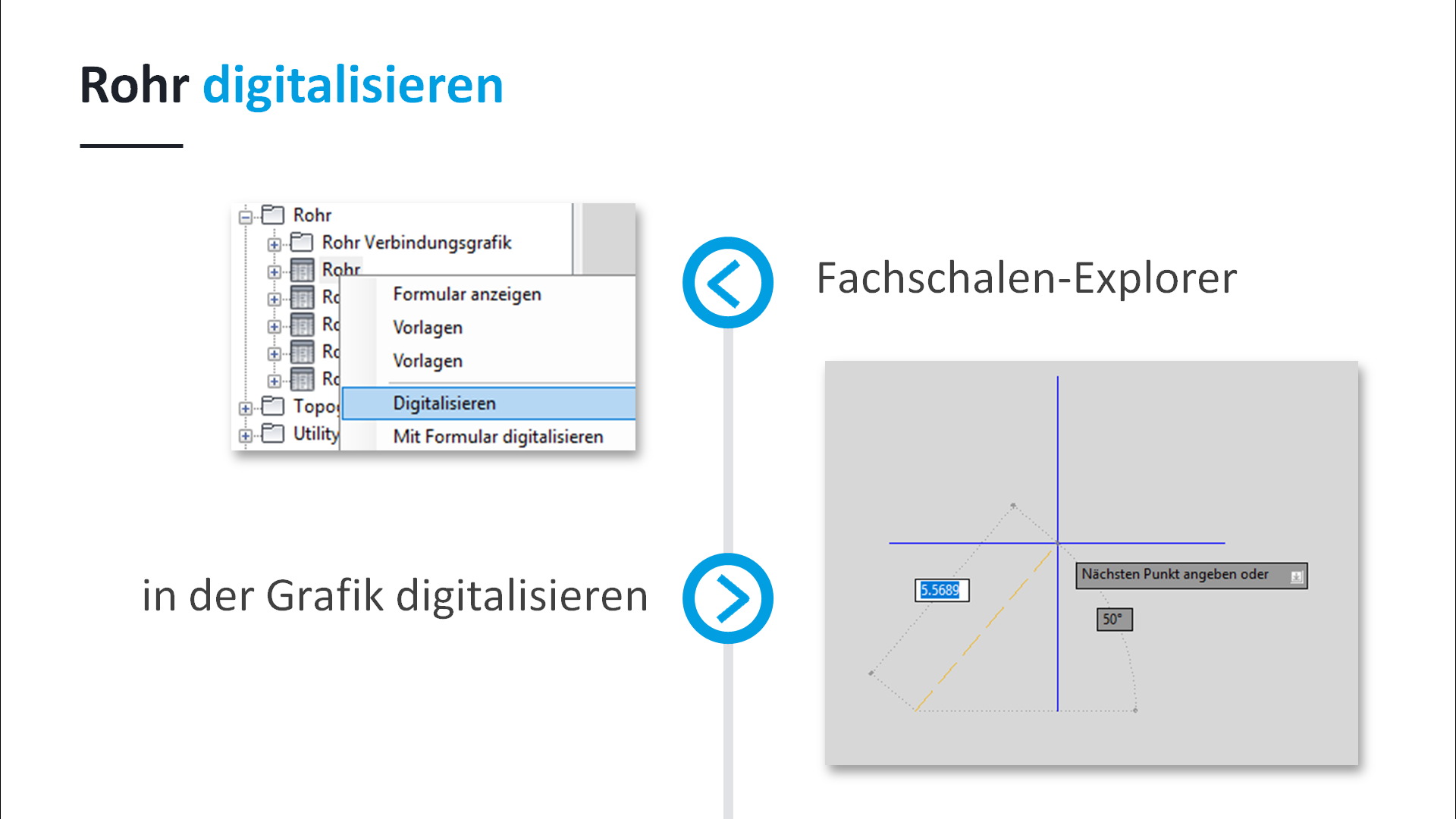

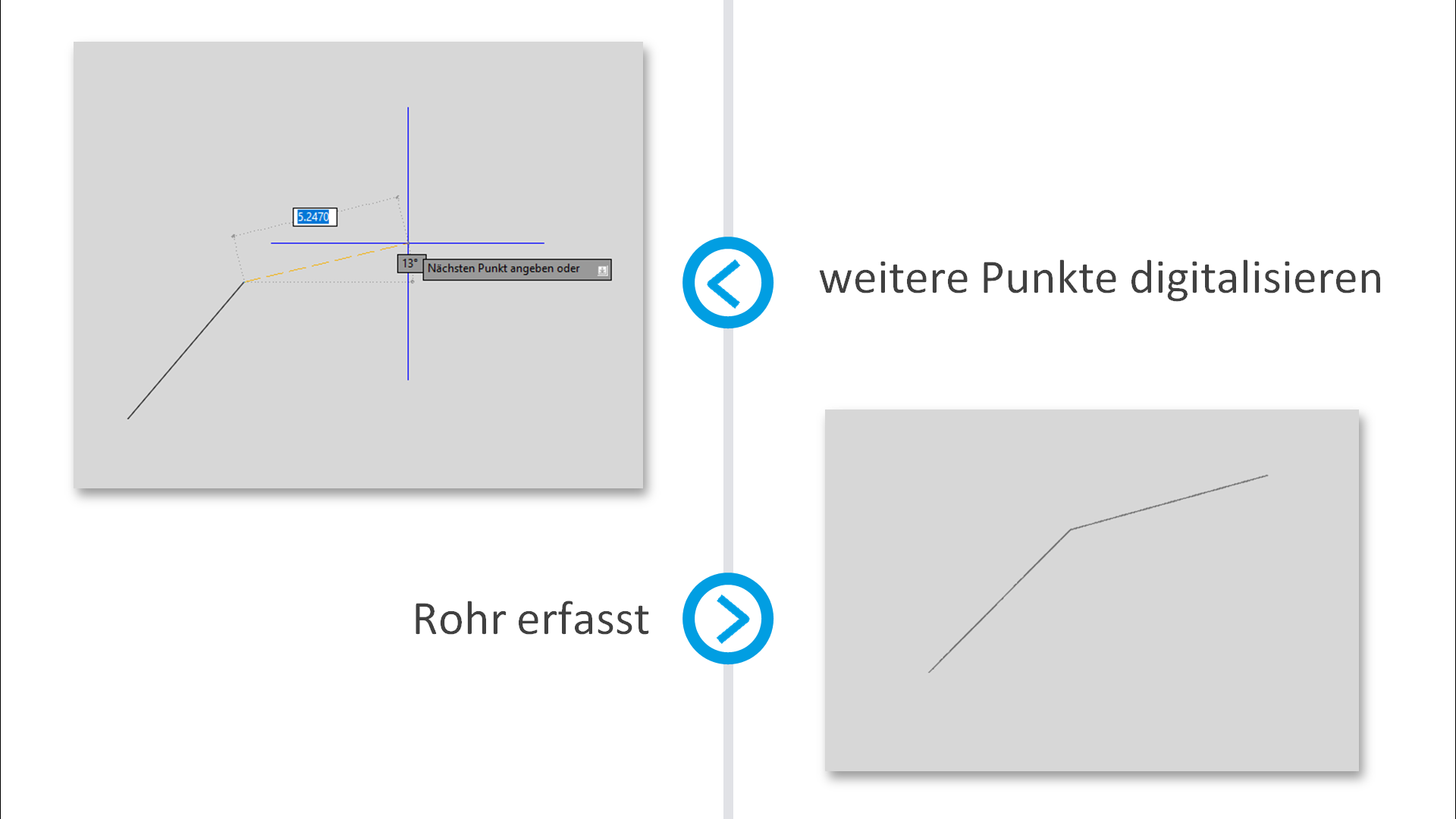

digitalisieren

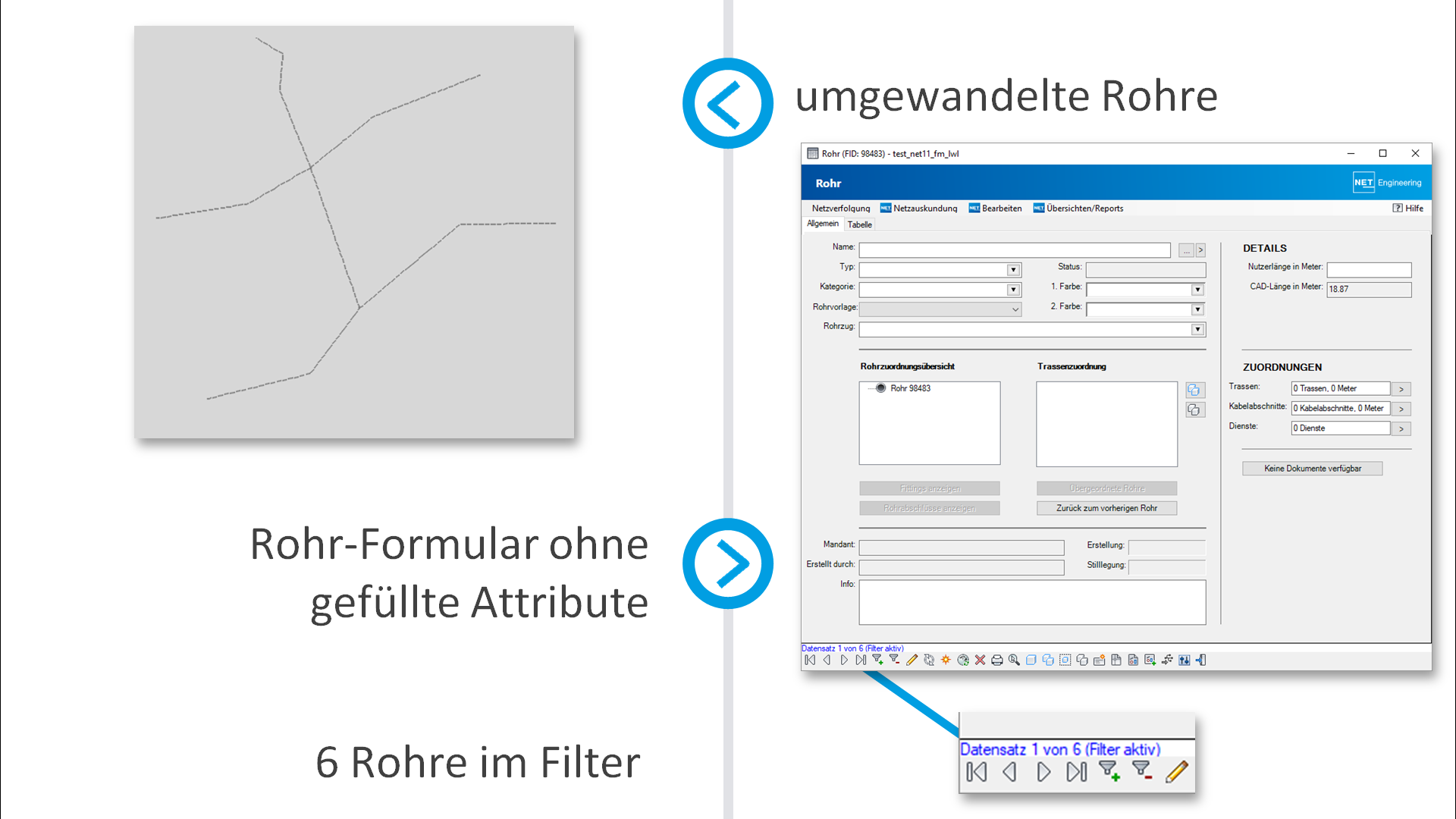

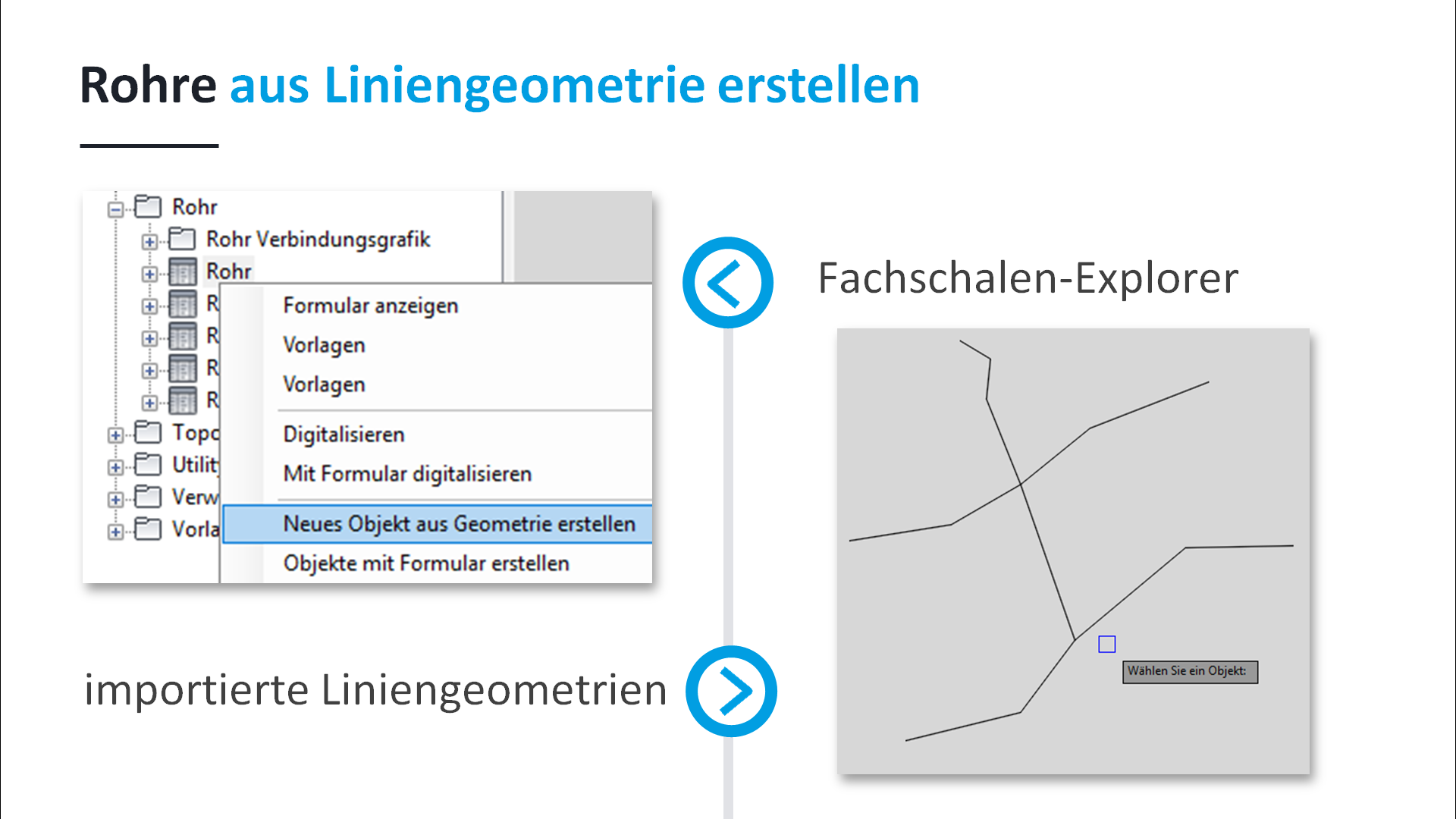

aus Geometrie übernehmen

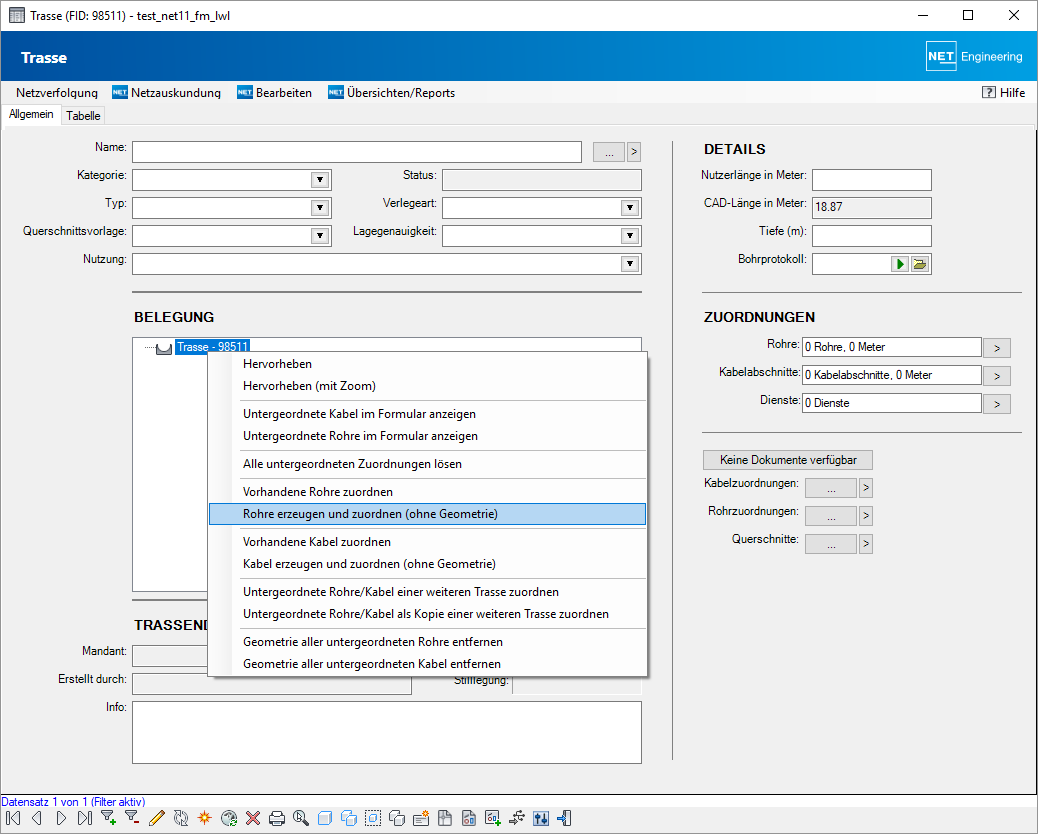

einer Trasse zuordnen über das Kontextmenü des Trassenformulars

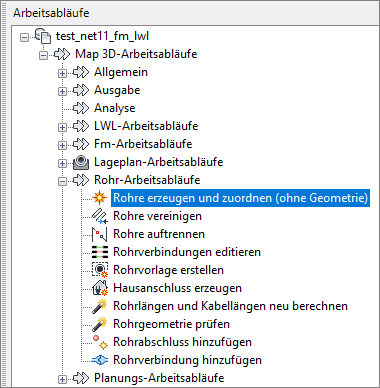

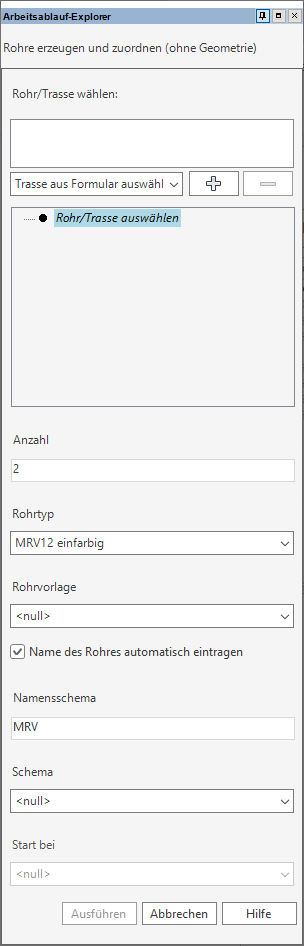

oder über den Arbeitsablauf "Rohre erzeugen und zuordnen"

Arbeitsablauf starten  und durchführen





Ändern

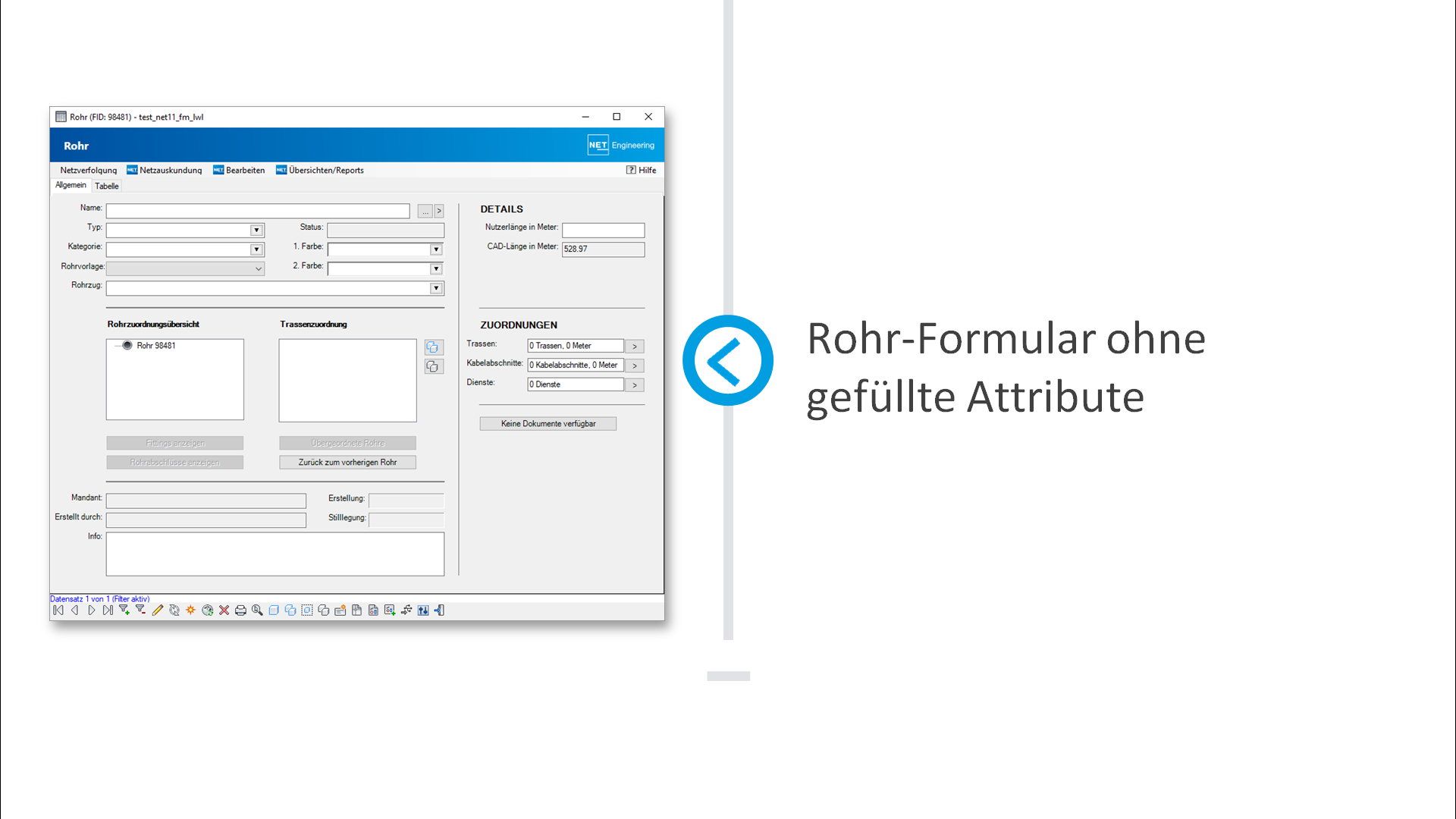

Den Rohren können zur näheren Beschreibung vielfältige Attribute zugeordnet werden. Anhand dieser Attribute kann die Stilisierung im Darstellungsmodell vorgenommen werden und in der Grafik unterschiedlich dargestellt werden.

Die Zuordnung des Rohrtyps und dessen Konfiguration spielt dabei eine entscheidende Rolle. Denn damit kann festgelegt werden, ob es sich um ein Einzelrohr oder einen Rohrverband handelt.

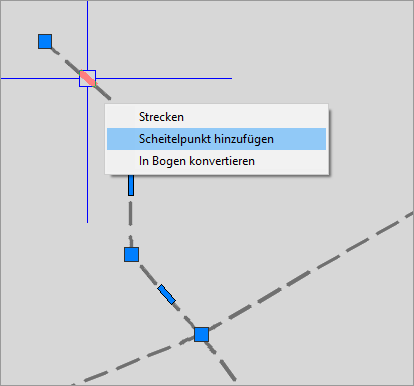

Die Geometrie der Rohre bzw. der Trassen (denen das Rohr zugeordnet ist) kann nachträglich angepasst werden, in dem man diese aus-checkt, Knickpunkte auf eine andere Lage verschiebt oder weitere Knickpunkte hinzufügt. Dabei ist auf den eingestellten und aktivierten Objektfang zu achten. Anschließend sollten die Objekte wieder ein-gecheckt werden.

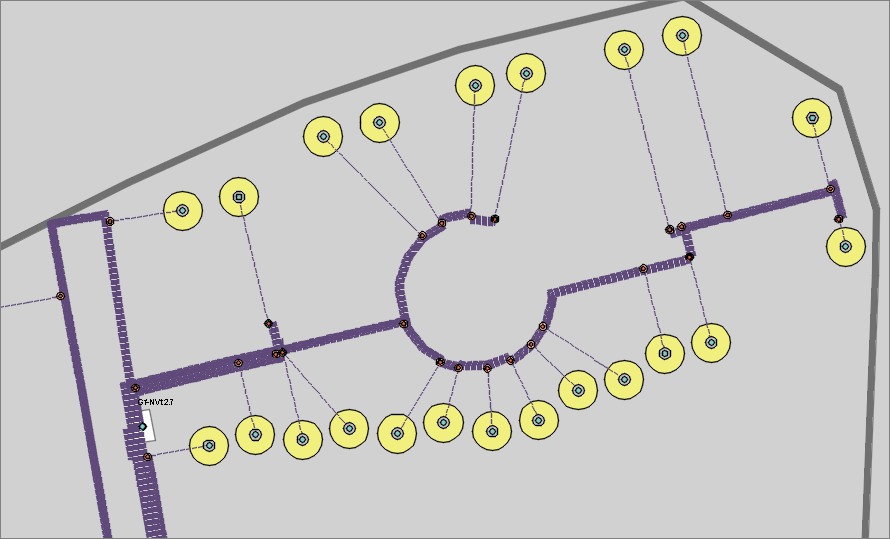

mceclip3.png   mceclip4.png

Löschen

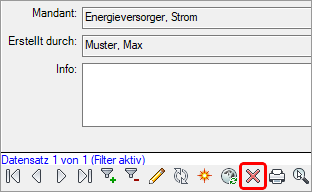

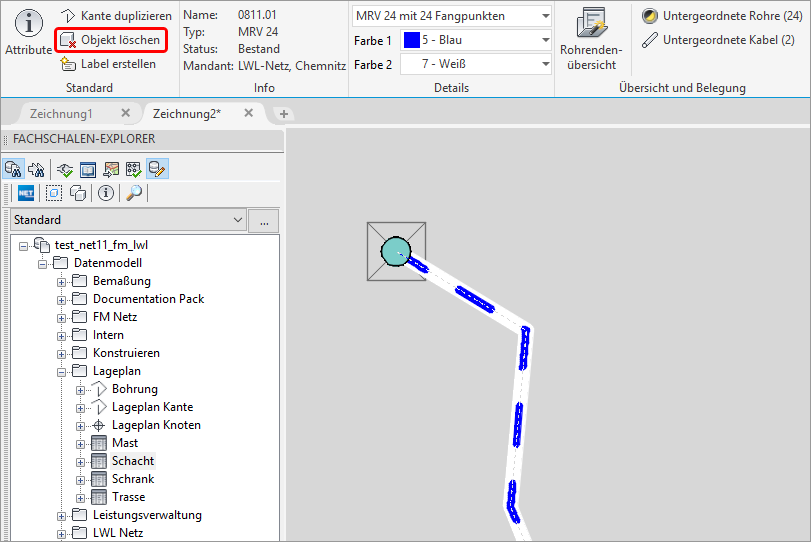

Rohre können in den Registerkarten oder über das Formular gelöscht werden. Dabei gehen die Zuordnungen (Mikrorohr, Kabel) verloren. Sind Mikrorohre/Kabel nur diesem einen Rohr zugeordnet, werden auch diese (nach einer entsprechenden Warnung) gelöscht.

Registerkarte: Rohr (nur, wenn es eine eigene Geometrie besitzt und diese gewählt wird), Start oder NET


im Formular


Rohre vereinigen/Rohrverbindung herstellen/Rohrabschluss hinzufügen

Rohre können mit verschiedenen Arbeitsabläufen geändert werden:

Rohre können vereinigt werden. Dabei werden die Attribute/Eigenschaften des zuerst gewählten Rohres beibehalten und die Geometrien beider Rohre dem neuen Rohr zugeordnet. An der Stelle, an der die Rohre vereinigt werden sollen, darf sich lediglich ein Fitting befinden. Dieser Fitting wird mit dem Vereinigen gelöscht. Ein Rohrabschluss darf sich an dieser Stelle nicht befinden, sondern müsste vor dem Vereinigen gelöscht werden.

Rohre können über einen Fitting miteinander verbunden werden. Dies ermöglicht ein Tracing für korrekte Übersichten und das Zuordnen weiterer Rohre oder Kabel auf dem gesamten verbundenen Rohrverlauf. Eine solche Rohrverbindung kann mit dem Arbeitsablauf "Rohrverbindung hinzufügen" oder mit dem "Rohr-Verbindungseditor" erstellt werden.

Rohren kann ein Rohrabschluss zugeordnet werden. Dieser stellt den Anfang oder das Ende eines Rohrverlaufes dar. Der Rohrabschluss kann verschiedenen anderen Objekten (Schacht, Schrank, Mast, Gebäude, LWL-Abschluss) zugeordnet werden.

Mehrliniendarstellung

Rohren, die ohne eigene Geometrie in Trassen erzeugt wurden, kann mit dem Arbeitsablauf "Mehrfachlinien erstellen" nachträglich eine Geometrie zugewiesen werden. Die so erzeugte Geometrie kann anschließend beliebig angepasst werden.
