comsof Vorverarbeitung durchführen

Auf Basis der importierten Anschlusspunkte, Straßenmittellinien, vorhandene Infrastruktur und vorgegebene Netzknotenpunkte werden in der Vorverarbeitung automatisch die möglichen Trassen, die die Grundlage für die Planung sind, erzeugt.

Im Detail handelt es sich dabei um:

mögliche Trassen, die durch das Spiegeln der Straßenmittellinien um den Wert aus dem Attribut "Breite" automatisch erzeugt werden
die Hausanschlusstrassen, die als Lot vom Anschlusspunkt auf die möglichen Trassen erzeugt werden. Standardmäßig wird hier das Lot auf die mögliche Trasse mit dem gleichen Orts- und Straßennamen geführt wird, wie im Anschlusspunkt definiert. Wenn diese Attribute nicht gefüllt sind, wird die geometrisch nächste Trasse verwendet.
mögliche Straßenquerungen
Anbindungen zwischen vorhandener Infrastruktur und möglichen Trassen
Anschluss von Strukturpunkten

Sie finden alle Vorverarbeitungsschritte in der Registerkarte NET Design in der Box "Vorverarbeitung".

Automatische Vorverarbeitung

Die automatische Vorverarbeitung führt alle Schritte zur Vorverarbeitung der Planungseingabedaten automatisch durch.

Starten Sie die automatische Vorverarbeitung über den Button

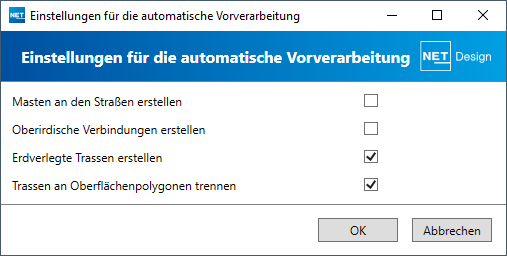

Bitte wählen Sie die zu erstellenden Objekte in den Einstellungen aus.

"OK" startet die Automatische Vorverarbeitung.

Hinweis

Beachten Sie, dass bei jedem Start der Vorverarbeitung die Ergebnisse des vorherigen Durchlaufs gelöscht werden.

Anschlusspunkte

Der Vorverarbeitungsschritt "Anschlusspunkte" erzeugt, je nach Datenlage, aus "Gebäuden" bzw. aus "Home Punkten" Anschlusspunkte. Nur Anschlusspunkte werden bei der Berechnung berücksichtigt.

Die Erstellung der Anschlusspunkte aus den Home Punkten wird aktuell im Standard noch nicht unterstützt.

Hinweis
Bereits vorhandene Daten in der Objektklasse "Anschlusspunkt" werden beim Start dieses Arbeitsablaufs gelöscht.

Step-By-Step Vorverarbeitungsschritte bei oberirdischen Netzen

Masten

Wenn Sie oberirdische Verbindungen planen möchten, müssen Sie über den Button "Masten" die Maststandorte erstellen lassen.

Oberirdisch

Zur manuellen Erzeugung nutzen Sie den Button "Oberirdisch".

Je nach Wahl können die Verbindungen im Komplex oder im Detail erzeugt werden. Nutzen Sie zur Auswahl das Pulldown-Menü.

Die zuletzt getätigte Wahl bleibt im Menü sichtbar.

Step-by-Step Vorverarbeitungsschritte bei erdverlegten Netzen

Möchten Sie nachträglich einzelne Vorverarbeitungsschritte durchführen, nutzen Sie dazu die Button Erdverlegt, Übergänge und Straßenquerungen.

Ein Pulldown-Menü unter "Erdverlegt" macht einzelne Schritte auswählbar.

Die zuletzt getätigte Wahl bleibt im Menü sichtbar.

In der folgenden Tabelle werden die einzelnen Schritte der erdverlegten Vorverarbeitung erläutert.

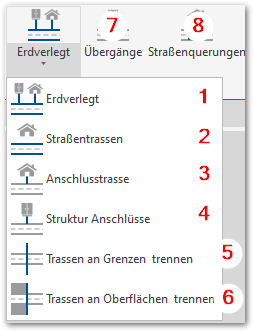

1. Erdverlegt	Alle Vorverarbeitungsschritte 2-4 werden zusammen ausgeführt.
2. Straßentrassen	Automatische Erzeugung der möglichen Trassen rechts- und links der Straßenmittellinie. Der Abstand wird durch das Attribut „Breite“ aus der Objektklasse Straßenmittellinien definiert. Breite = 0 -> Straßenmittellinie wird nicht gespiegelt.
3. Anschlusstrasse	Die Hausanschlusstrassen werden als lotrechte Linie vom Anschlusspunkt auf die mögliche Trasse erzeugt. Hinweis Ebenso werden unter diesem Eintrag die möglichen Trassen zu den (Vorgabe)Netzknotenpunkten auf Hauptebene erstellt.
4. Struktur Anschlüsse	Erzeugt die möglichen Trassen zu vorgegebenen Strukturen und Netzknotenpunkten. Hinweis Mögliche Trassen zu den (Vorgabe)Netzknotenpunkten auf Hauptebene werden über den Vorverarbeitungsschritt Anschlusstrasse erzeugt.
5. Trassen an Grenze trennen	Teilt die möglichen Trassen an nicht querbaren Grenzen. Hinweis Mögliche Trassen werden über den Vorverarbeitungsschritt Straßentrasse erzeugt.
6. Übergänge	Um bestehende Rohr-Infrastruktur mit dem möglichen Trassennetz zu verbinden, werden Übergänge erzeugt.
7. Straßenquerungen	Straßenquerungen werden an den Verbindungspunkten zu den Hausanschlusstrassen erzeugt.

Hinweis
Auch Anschlusspunkte, die auf "nicht einbezogen" stehen, erhalten eine Hausanschlusstrasse.

Ergebnis

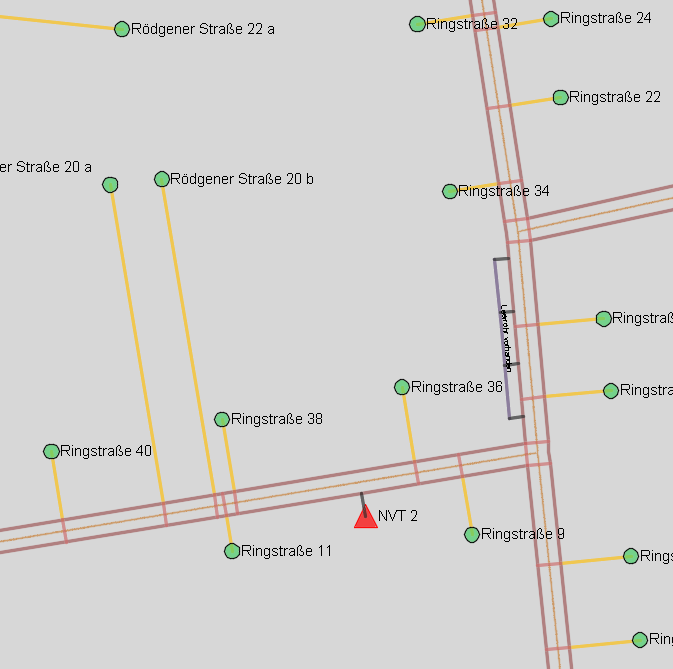

Das Ergebnis der Vorverarbeitung kann so aussehen.
