Mast

Registerkarten

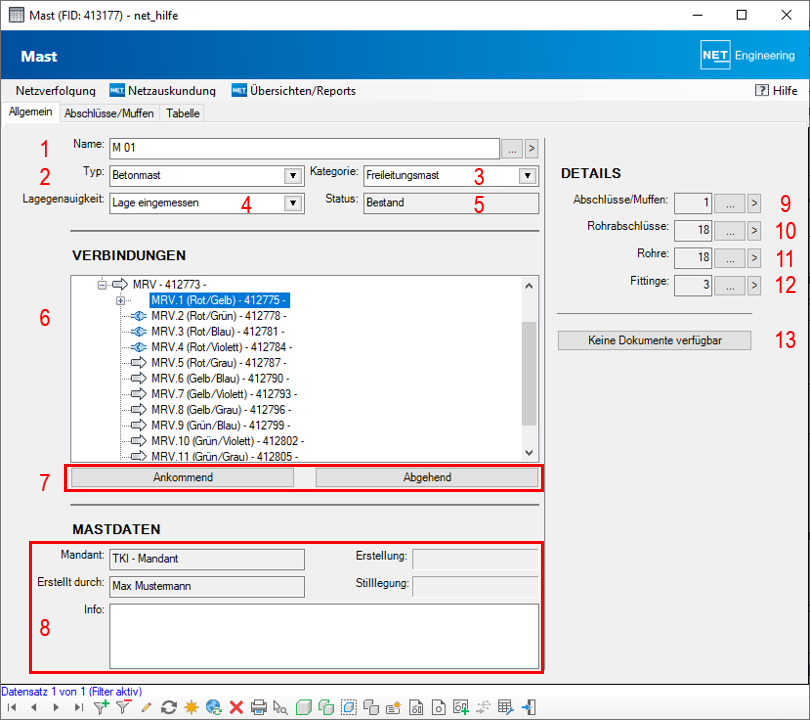

Auf der Startregisterkarte "Allgemein" findet der Nutzer alle Angaben zum Mast. Er hat die Möglichkeit, zur näheren Beschreibung des Mastes einen Typ, eine Kategorie und die Lagegenauigkeit auszuwählen.

Attribut	Beschreibung
Name	Der Name des Knoten wird angezeigt. Über den Button öffnet sich das Knotenformular des aktuellen Mastes bzw. mit aller Objekte im Filter. (1)
Typ	An dieser Stelle kann dem Mast ein Typ zugeordnet werden. Über den Button öffnet sich die Auswahl aller definierten Masttypen. Ein Doppelklick in das Listenfeld öffnet das Formular des Masttypes. (2)
Kategorie	Hier kann dem Mast eine Kategorie zugeordnet werden. Über den Button öffnet sich die Auswahl aller definierten Mastkategorien. Ein Doppelklick in das Listenfeld öffnet das Formular der Mastkategorie. (3)
Lagegenauigkeit	Die Lagegenauigkeit kann dem Mast zugeordnet werden. Über den Button öffnet sich die Auswahl aller definierten Lagegenauigkeiten. Ein Doppelklick in das Listenfeld öffnet das Formular der Lagegenauigkeit. (4)
Status	Der Status, welcher dem Mast im Knotenformular zugewiesen wurde, wird angezeigt. (5)
Verbindungen	Es werden die Trassen angezeigt, die am Mast beginnen oder enden. In einer Tree-View ist erkennbar, welche Rohre bzw. Kabel den Trassen zugeordnet sind und ob die Rohre mit Rohrabschlüssen versehen wurden oder mit Fittingen verbunden sind. Endet ein Rohr am Mast (siehe auch Rohrabschluss hinzufügen) ist das am Symbol vor dem entsprechenden Rohr erkennbar: . Wurde kein Rohrabschluss erzeugt, wird der Rohrname ohne Symbol abgebildet. Ist ein Rohr mit einem Fitting verbunden, ist das an diesem Symbol erkennbar: . (6) Hinweis: Nur wenn die Rohre, die in einem Mast enden, auch über einen Rohrabschluss mit dem Mast verbunden wurden, liefert die Rohrendenübersicht richtige Ergebnisse. Die Formulare der jeweiligen Trassen öffnen sich wenn man auf die Button bzw. klickt. (7)
Mastdaten	Die Mastdaten, welche im Knotenformular zum Mast geführt werden, werden angezeigt. Informationen zum Mast können hinterlegt werden. (8)
Details	Die Anzahl der Abschlüsse und Muffen, die dem Mast zugeordnet sind, wird angezeigt. Über den Button öffnen sich die entsprechenden Formulare der Abschlüsse und Muffen (LWL/FM) bzw. mit alle Abschlüsse und Muffen zu den Objekten im Filter. (9) Die Anzahl der Rohrabschlüsse wird angezeigt. Über den Button öffnen sich die entsprechenden Formulare der Rohrabschlüsse bzw. mit alle Rohrabschlüsse zu den Objekten im Filter. (10) Die Anzahl der Rohre wird angezeigt. Über den Button öffnen sich die entsprechenden Formulare der Rohre bzw. mit alle Rohre zu den Objekten im Filter. (11) Die Anzahl der Fittinge wird angezeigt. Über den Button öffnen sich die entsprechenden Formulare der Fittinge bzw. mit aller Fittinge zu den Objekten im Filter. (12)
Dokumente	Es wird angezeigt, ob Dokumente am Formular angehängt wurden. (13)

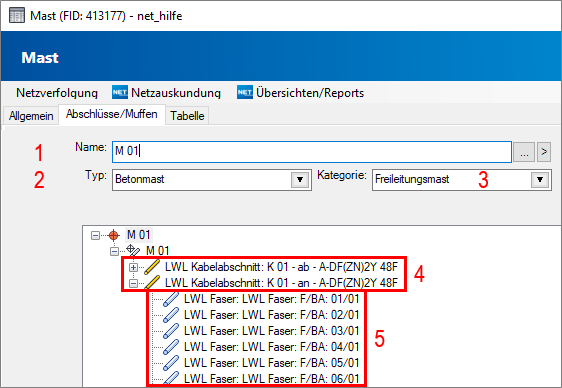

Auf der Registerkarte "Abschlüsse/Muffen" werden in einer Treeview die dem Mast zugeordneten Abschlüsse/Muffen und damit verbundene Kabelabschnitte angezeigt.


1. Der Name des Mastes wird angezeigt.
2. Der Name der Muffe/des Abschlusses wird angezeigt.
3. Die Kabelabschnitte, welche in der Muffe starten/enden werden angezeigt.
4. Die Fasern der entsprechenden Kabelabschnitte werden angezeigt.
