Der Schaltpunkt ermöglicht Verbindungen zwischen mehreren Knoten wie Muffen und Abschlüssen. Es lassen sich sowohl LWL-Verbindungen als auch Fernmelde-Verbindungen herstellen.
Ausgehend vom Schaltpunkt lassen sich die Netzwegsuche und der Rack-Editor starten.
Registerkarten

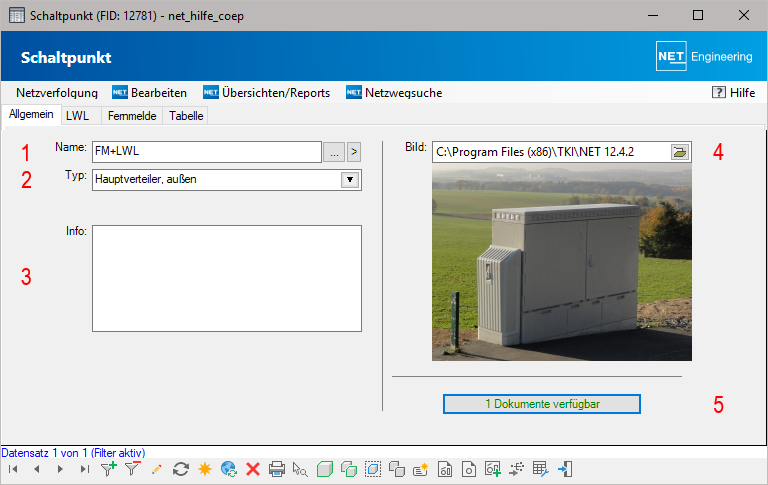

Auf der Startregisterkarte "Allgemein" findet der Nutzer Angaben zum Knoten, Typ und Zusatzinformationen.
| Attribut | Beschreibung |
| Name | Zeigt den Name des Schaltpunktes an. Mit Klick auf |
| Typ | Der dem Schaltpunkt zugeordnete Schaltpunkttyp wird angezeigt. Über einen Doppelklick in das Listenfeld öffnet sich das Detailformular zur Verwaltung der verschiedenen Schaltpunkttypen. (2) |
| Informationen | Zusätzliche Informationen zum Schaltpunkt können in diesem Textfeld gespeichert werden. (3) |
| Bilddatei | Eine Bilddatei kann dem Datensatz zugeordnet werden und wird im Formular angezeigt. (4) |
| Dokumente | Es wird angezeigt, ob Dokumente am Formular angehängt wurden. (5) |

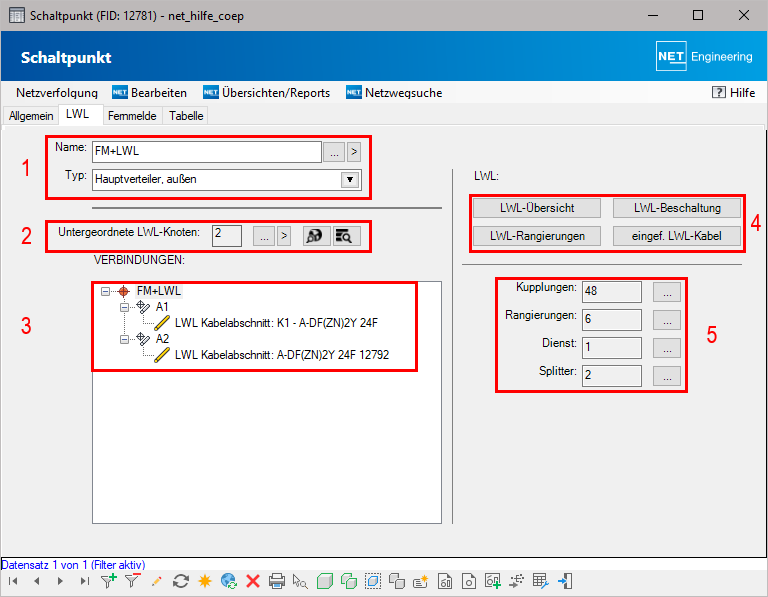

Auf der Registerkarte "LWL" werden alle Zuordnungen aus dem LWL-Netz angezeigt.
| Attribut | Beschreibung |
| Name/Typ | Name und Typ werden von der Registerkarte Allgemein übernommen und können editiert werden. (1) |
| LWL-Knoten | Übersicht der dem Schaltpunkt zugewiesenen LWL-Knoten. Mit Klick auf |
| Verbindungen | Unter Verbindungen werden alle dem Schaltpunkt zugeordneten LWL-Knoten angezeigt. (3) |
| Übersichten | Die LWL-Übersicht filtert alle dem Schaltpunkt zugeordneten Knoten. Die LWL-Beschaltung führt zu einer Übersicht mit allen Abschlüssen und ihren jeweiligen Kupplungen, Diensten und Rangierungen. Der Button LWL-Rangierungen führt zu dem gleichnamigen Detailformular. Außerdem werden die Kantenformulare zu den in die Abschlüsse eingeführten LWL-Kabelabschnitte angezeigt. (4) Die Anzahl der über die LWL-Knoten dem Schaltpunkt zugeordneten Kupplungen, Rangierungen, Dienste und Splitter wird angezeigt und die Formulare mit den jeweils gefilterten Datensätze können geöffnet werden. (5) |
Auf der Registerkarte "Fernmelde" werden alle Zuordnungen aus dem FM-Netz angezeigt.
| Attribut | Beschreibung |
| Name/Typ | Name und Typ werden von der Registerkarte Allgemein übernommen und können editiert werden. (1) |
| FM-Knoten | Übersicht der dem Schaltpunkt zugewiesenen FM-Knoten (in diesem Beispiel sind es 2). Mit Klick auf |
| Verbindungen | Unter Verbindungen werden alle dem Schaltpunkt zugeordneten FM-Knoten angezeigt. (3) |
| Übersichten | Die FM-Übersicht filtert alle dem Schaltpunkt zugeordneten Knoten. Die FM-Beschaltung führt zu einer Übersicht mit allen Abschlüssen und ihren jeweiligen Kupplungen, Diensten und Rangierungen. Der Button FM-Rangierungen führt zu dem gleichnamigen Detailformular. Außerdem werden die Kantenformulare zu den in die Abschlüsse eingeführten FM-Kabelabschnitte angezeigt. (4) Die Anzahl der über die FM-Knoten dem Schaltpunkt zugeordneten Stifte, Rangierungen und Dienste wird angezeigt und die Formulare mit den jeweils gefilterten Datensätze können geöffnet werden. (5) |
Menüeinträge
Über das Menü "Bearbeiten" kann man den Rack-Editor, den LWL-Verbindungseditor bzw. den FM-Verbindungseditor starten.
Über das Menü "Übersichten/Reports" lassen sich verschiedene Übersichten und Spleißpläne öffnen.
1. Das Formular der Dienste mit allen Diensten im Filter, welche dem Schaltpunkt zugeordnet sind, lässt sich öffnen.
2. Das Formular der Schaltfasern, welche im Schaltpunkt erzeugt wurden, kann geöffnet werden.
3. Die LWL-Übersichten/Reports können geöffnet werden.
4. Die FM-Übersichten/Reports können geöffnet werden.
5. Die Datensätze der erzeugten Label können im Formular geöffnet werden.
| 3) LWL-Übersichten/Reports | 4) FM-Übersichten/Reports |
3a. Die LWL-Spleißpläne in der gruppierten Ansicht können in einer separaten Zeichnung geöffnet werden.
b. Die LWL-Spleißpläne in der detaillierten Ansicht können in einer separaten Zeichnung geöffnet werden.
c. Die LWL-Übersicht kann geöffnet werden. In dieser werden alle LWL-Abschlüsse angezeigt, die dem Schaltpunkt zugeordnet sind.
d. Die LWL-Beschaltung kann geöffnet werden. In dieser werden alle Kupplungen, die in den LWL-Abschlüssen des Schaltpunktes erzeugt wurden, angezeigt. Es werden die zugehörigen Rangierungen und Dienste ebenfalls angezeigt.
e. Das Formular der LWL-Rangierungen, welche im Schaltpunkt erzeugt wurden, kann geöffnet werden.
f. Die eingeführten LWL-Kabel können im Formular geöffnet werden.
g. Die Endenübersicht kann geöffnet werden.
h. Die CO-Übersicht kann zu dem aktuell angezeigten Schaltpunkt, zu allen Schaltpunkten im Filter und zu allen mit Lesezeichen versehenen Schaltpunkten (in der Tabellenansicht) angezeigt werden.
4a. Die FM-Spleißpläne in der gruppierten Ansicht können in einer separaten Zeichnung geöffnet werden.
b. Die FM-Spleißpläne in der detaillierten Ansicht können in einer separaten Zeichnung geöffnet werden.
c. Die FM-Übersicht kann geöffnet werden. In dieser werden alle FM-Abschlüsse angezeigt, die dem Schaltpunkt zugeordnet sind.
d. Die FM-Beschaltung kann geöffnet werden. In dieser werden alle Stifte, die in den FM-Abschlüssen des Schaltpunktes erzeugt wurden, angezeigt. Es werden die zugehörigen Rangierungen und Dienste ebenfalls angezeigt.
e. Das Formular der FM-Rangierungen, welche im Schaltpunkt erzeugt wurden, kann geöffnet werden.
f. Die eingeführten FM-Kabel können im Formular geöffnet werden.
g. Die Endenübersicht kann geöffnet werden.

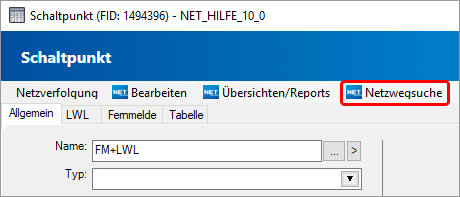

Über das Menü "Netzwegsuche" wird der Arbeitsablauf Netzwegsuche gestartet.

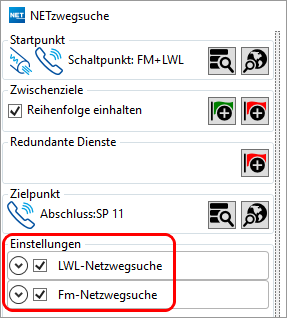

Erst in den Einstellungen des Dialoges wird festgelegt, ob eine LWL-Netzwegsuche oder Fm-Netzwegsuche gestartet oder beide Netzarten berücksichtigt werden sollen.
Berichte drucken
Über das Druckersymbol im Fußbereich lassen sich verschiedene Berichte im pdf Format ausgeben:
verfügbare Berichte
- FM Rangierungen im Schaltpunkt
- FM Stift auf Schaltpunkt
- LWL Kupplung auf Schaltpunkt
- LWL Kupplung Belegung auf Schaltpunkt
- LWL Kupplung Belegung beschaltet auf Schaltpunkt
- LWL Rangierung im Schaltpunkt
Schaltpunkttyp

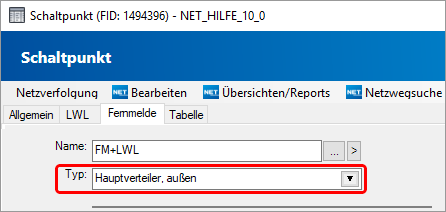

Der Nutzer hat die Möglichkeit, verschiedene Typen von Schaltpunkten selbst zu definieren. Das Formular öffnet sich über einen Doppelklick in das Feld Typ im Formular Schaltpunkt.
Registerkarten
1. Der Name des Schaltpunkttyps wird angezeigt.
2. An dieser Stelle kann der Hersteller aus der Datenbank gewählt werden.
3. Die Bezeichnung des Herstellers für den Schaltpunkttyp kann eingegeben.
4. Die Bestellnummer kann eingegeben werden.
5. Angabe des Nettopreises und der Währung.
6. Angabe des Arbeitspreises.
7. Hier kann die Beschreibung des Schaltpunkttyps angegeben werden.
8. Eine Info kann eingegeben werden.
9. Nur aktiv geschaltete Schaltpunkttypen können im Detailformular Schaltpunkt aus der Auswahlliste gewählt werden.
10. Mit Klick auf werden alle Schaltpunkte aufgelistet, welche den aktuellen Schaltpunkttyp verwenden. Der Button
zeigt alle Schaltpunkte, denen ein Schaltpunkttyp im Filter zugewiesen wurde.
