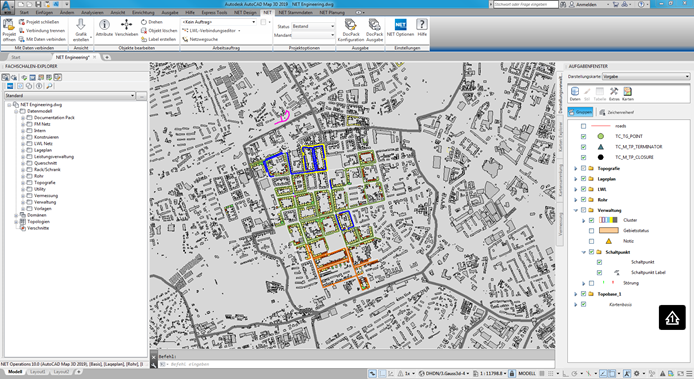

Die Arbeitsoberfläche des Map 3D ist in mehrere Bereiche aufgeteilt. Vereinfacht kann man die Oberfläche in 5 Teile gliedern: in einen oberen, linken, rechten, unteren und mittleren Teil.
Oberer Teil

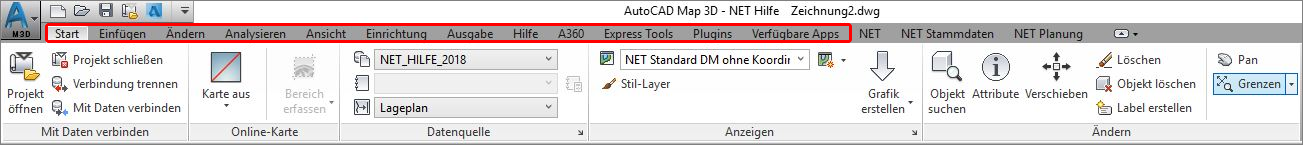

Map 3D Registerkarten/Ribbonleisten
Ebenso finden Sie hier produktspezifische NET Registerkarten. Lesen Sie dazu die Informationen in der jeweiligen Produktdokumentation von NET Design, NET Engineering oder NET Operations.

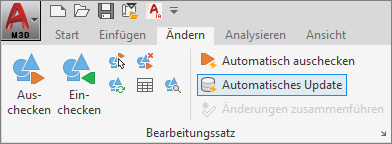

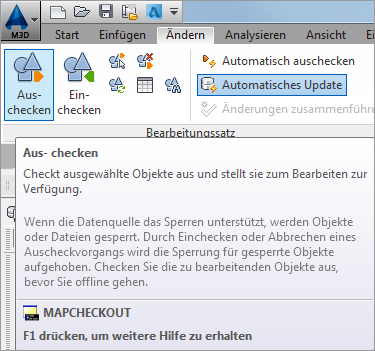

Registerkarte "Ändern"
Wir empfehlen die Einstellung "Automatisches Update".
Durch das Auschecken kann die Geometrie der Objekte geändert werden. Mit "Automatisch auschecken" werden Objekte direkt bei der Bearbeitung/Auswahl ausgecheckt. Wählt man den Button "Auschecken" können anschließend ausgewählte Objekte ausgecheckt werden oder vorher gewählte Objekte werden ausgecheckt.
Es ist unbedingt darauf zu achten, dass die Objekte regelmäßig eingecheckt werden. Sind ausgecheckte Objekte versehentlich angewählt, können sie unbeabsichtigt verschoben oder gelöscht werden. Spätestens vor dem Schließen des Projektes sollten die Objekte eingecheckt werden.
Will man zu einem ausgecheckten Objekt das Formular anzeigen, kann sich auch immer wieder ungewollt das ACAD-Eigenschaftsfenster öffnen. Auch dann sollten die Objekte eingecheckt werden.

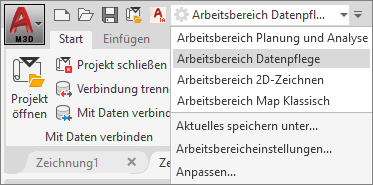

Arbeitsbereich auswählen
Ebenso finden Sie im oberen Teil die Einstellung des Arbeitsbereiches: "Datenpflege"
Beim Autodesk Account anmelden
Sie haben die Möglichkeit, sich mit einem Autodesk Account anzumelden. Dazu finden Sie oben auf der Arbeitsoberfläche den Anmeldebutton.
Sollten Sie noch keinen Autodesk Account besitzen, gehen Sie ganz einfach auf "Beim Autodesk Account anmelden" >"Neu bei Autodesk? Konto erstellen".
Exkurs
Hintergrund laden über Geomap
Wenn Sie Online-Karten verwenden möchten, melden Sie sich beim Autodesk Account an.

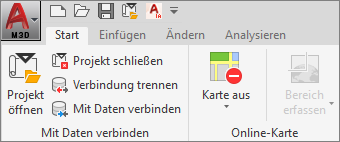

Starten Sie den Kartendienst unter der Registerkarte Start.
Wählen Sie den entsprechenden Dienst aus
- Übersicht: Luftbild ohne Straßennamen
- Straße: schematische Straßenkarte ohne Luftbild
- Hybrid: Luftbild und Straßenkarte überlagert
Linker Teil

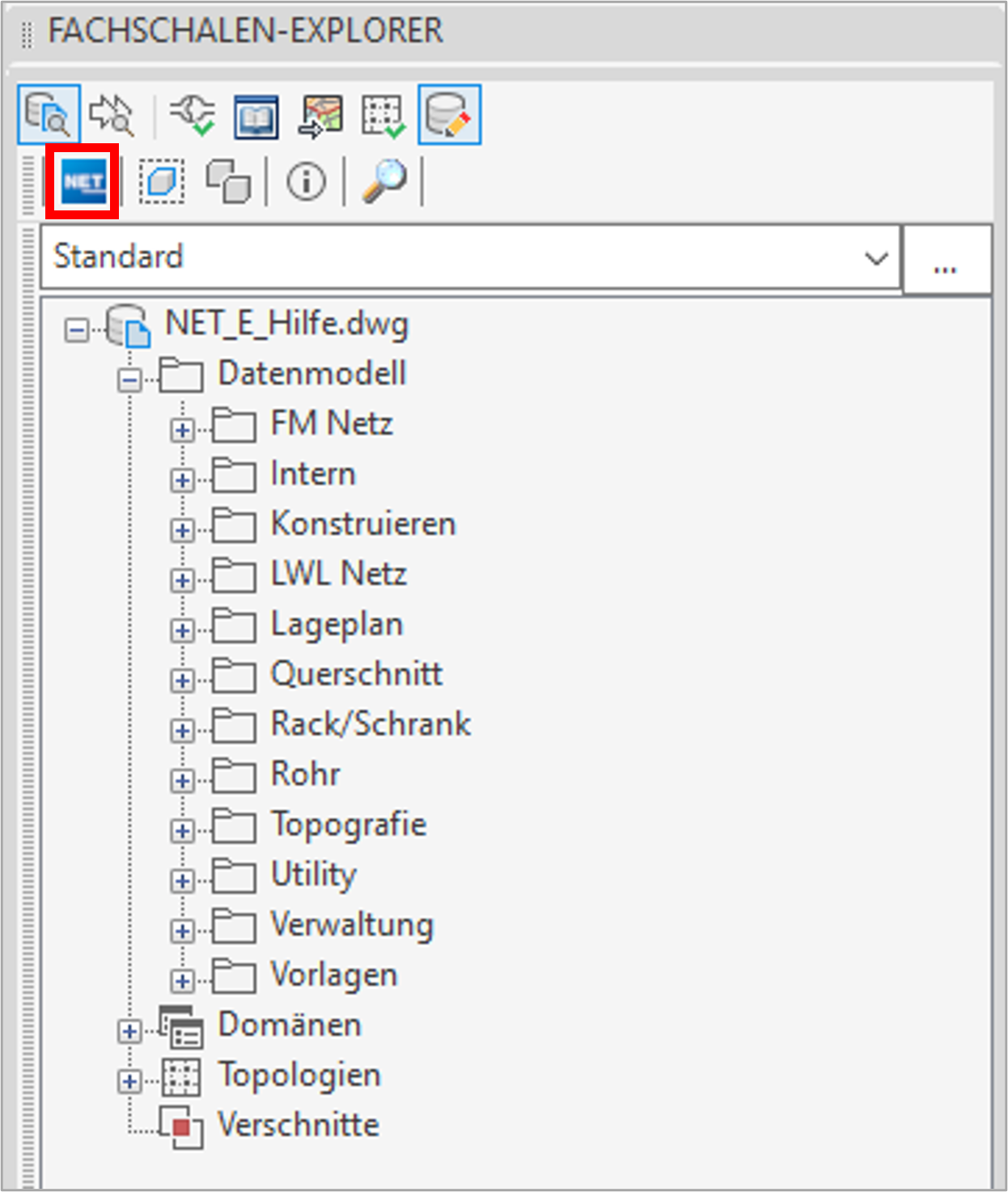

Hier ist der Fachschalen-Explorer zu finden. Im Fachschalen-Explorer werden alle Objektklassen nach Gruppen sortiert angezeigt.

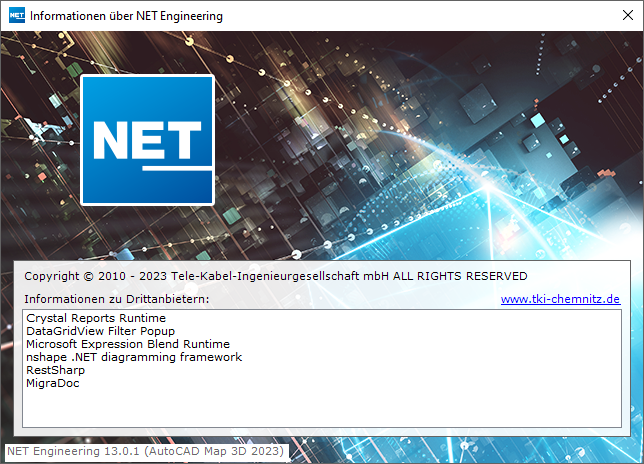

Zudem findet sich hier der NET-Versionsdialog, der unter anderem Informationen zur aktuell verwendeten NET-Version enthält.
Weitere Informationen finden Sie in den jeweiligen Produktdokumentationen NET Design, NET Engineering oder NET Operations.
Rechter Teil

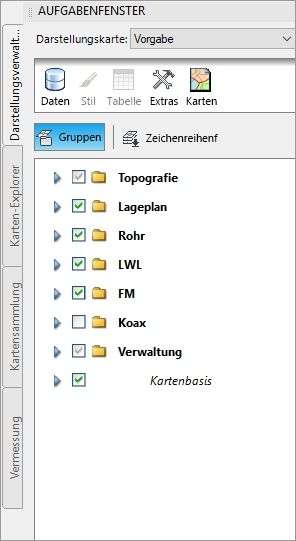

In der Darstellungsverwaltung kann man das Darstellungsmodell verwalten. Lesen Sie dazu mehr im Abschnitt "Darstellungsmodell".

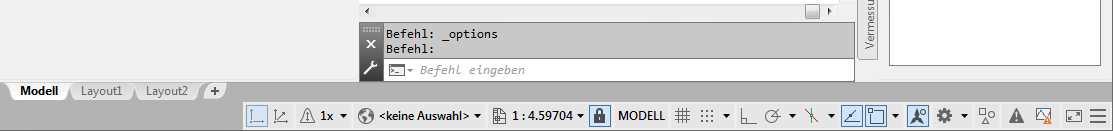

Unterer Teil
Man kann zwischen dem "Modell" und den einzelnen "Layout"s wechseln.
Allgemeine Einstellungen des Map 3D werden angezeigt, z. B. das Koordinatensystem und der Maßstab.
In die Befehlsleiste können Befehle manuell eingegeben.
Auch im unteren Teil kann der Arbeitsbereich mit Klick auf das Zahnrad gewechselt werden.

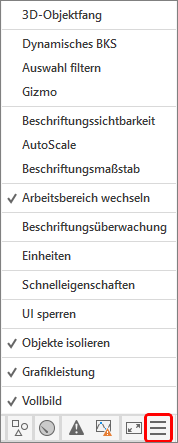

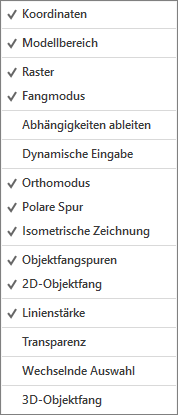

Die Anpassung der als Icon eingeblendeten Optionen können mit dem Button unten rechts gesteuert werden.
Alle angehakten Optionen sind schon eingeblendet.
Über die Icons können die Optionen aktiviert/deaktiviert werden.
Mitte

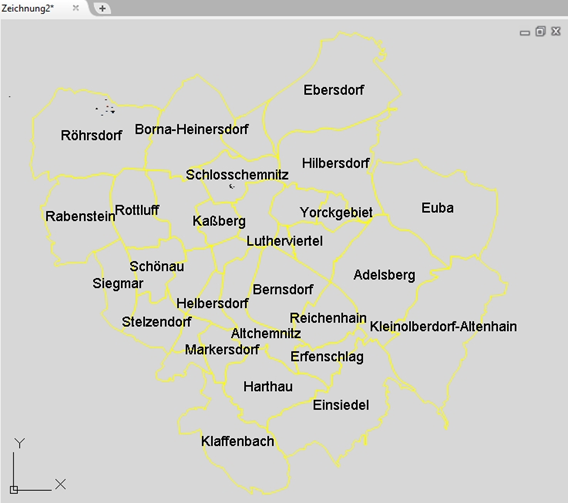

Im Grafikfenster werden die Daten des Projektes so dargestellt, wie es im Darstellungsmodell definiert ist.
