Sollen Objekte über verschiedene Objektklassen hinweg gefiltert werden, benötigt man Projektionen.
Beispiel: alle Trassen filtern, die Rohre eines bestimmten Rohrtyps enthalten

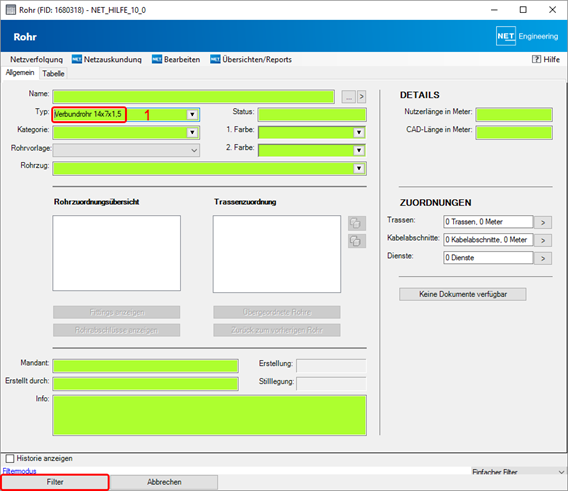

1. Das Formular Rohr öffnen und nach einem Rohrtyp filtern,

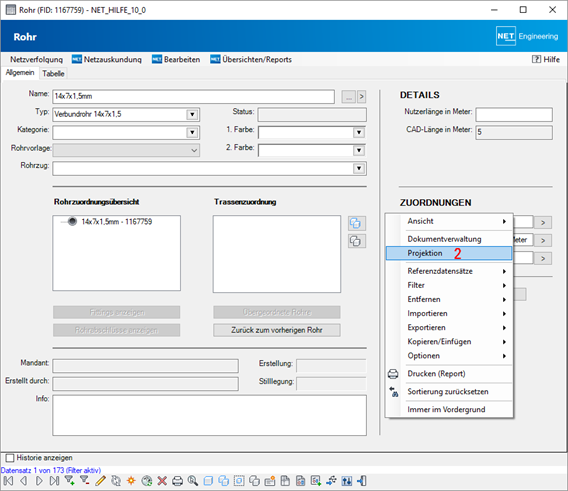

2. mit der rechten Maustaste im Formular das Kontextmenü öffnen und die Projektion starten,

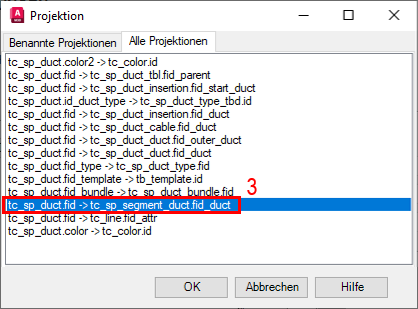

3. die Projektion vom Rohr zur Trasse-Rohrzuordnung starten,

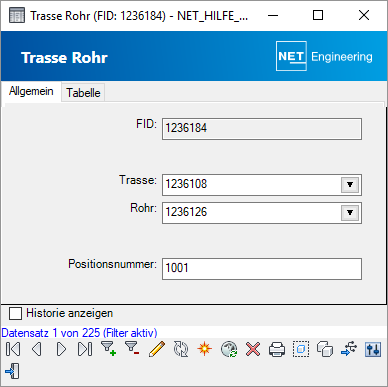

4. das Formular der Trasse-Rohrzuordnung wird geöffnet,

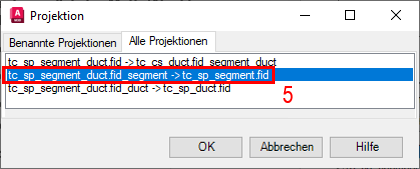

5. mit der rechten Maustaste im Formular das Kontextmenü öffnen und die Projektion zur Trasse starten,

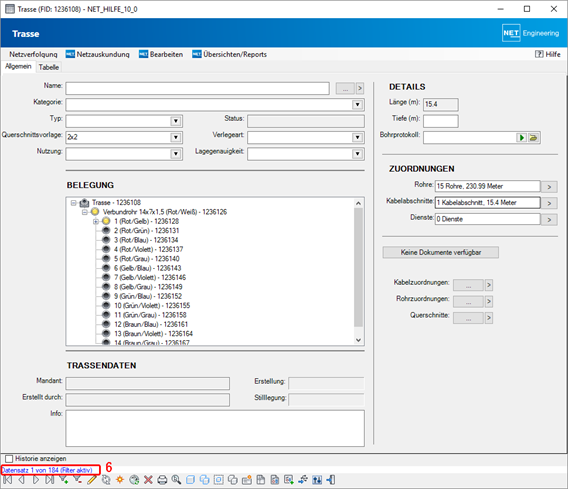

6. Das Trassenformular wird geöffnet mit allen Trassen im Filter, die ein Rohr dieses Types enthalten.
Hinweis
Es können auch Rohre eines anderen Typs zusätzlich in dieser Trasse liegen!

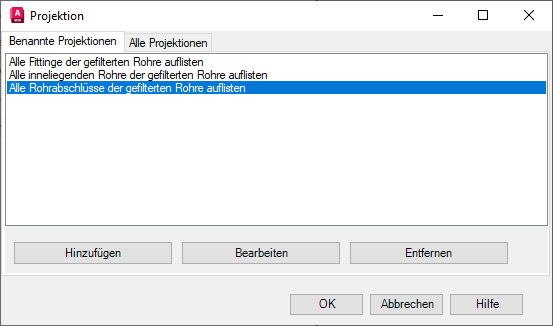

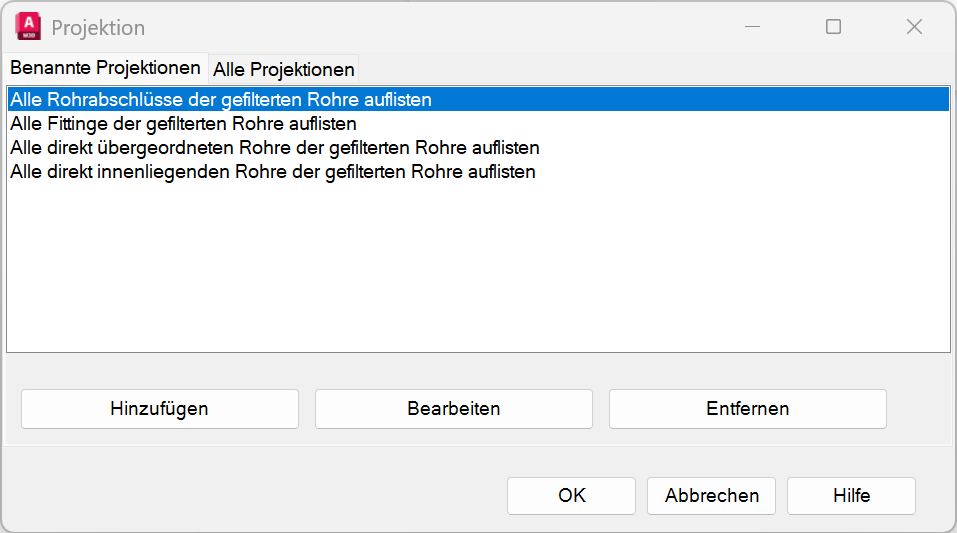

Benannte Projektion
Nach dem Filtern im Rohrformular nach einem bestimmten Rohrtyp (siehe Punkt 2), kann auch direkt auf eine benannte Projektion zugegriffen werden.
Es wird sofort das Trassenformular geöffnet, mit allen Trassen des gesuchten Rohrtyps im Filter.
