Rohrtyp

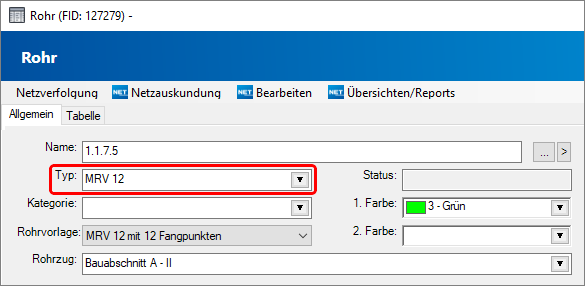

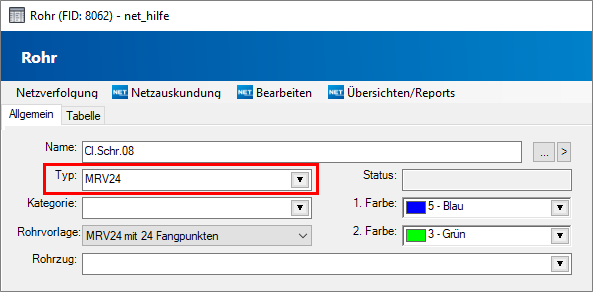

In NET Engineering hat der Nutzer die Möglichkeit, Rohrtypen selbst zu definieren. Das Formular öffnet sich über einen Doppelklick in das Feld Typ im Formular Rohr oder im Fachschalen-Explorer > Rohr > Rohr > Rohrtyp. Eine genaue Beschreibung zur Erstellung von Rohrtypen finden Sie unter "Rohrtypen verwalten".


Registerkarten

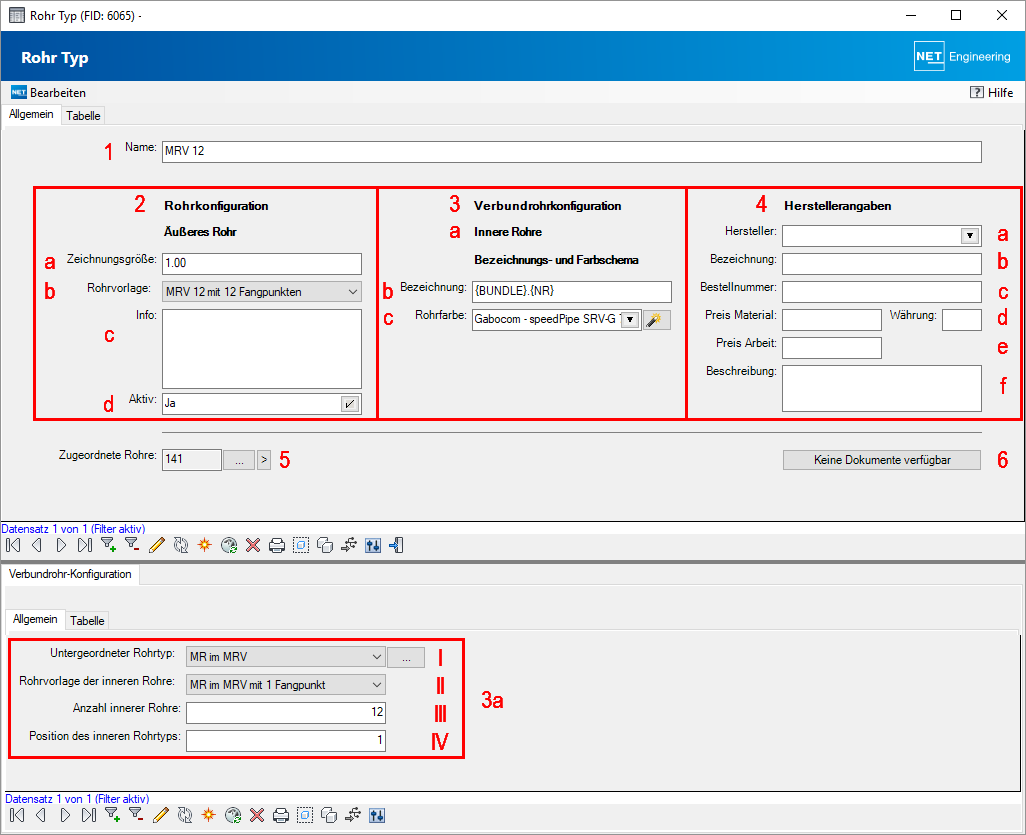

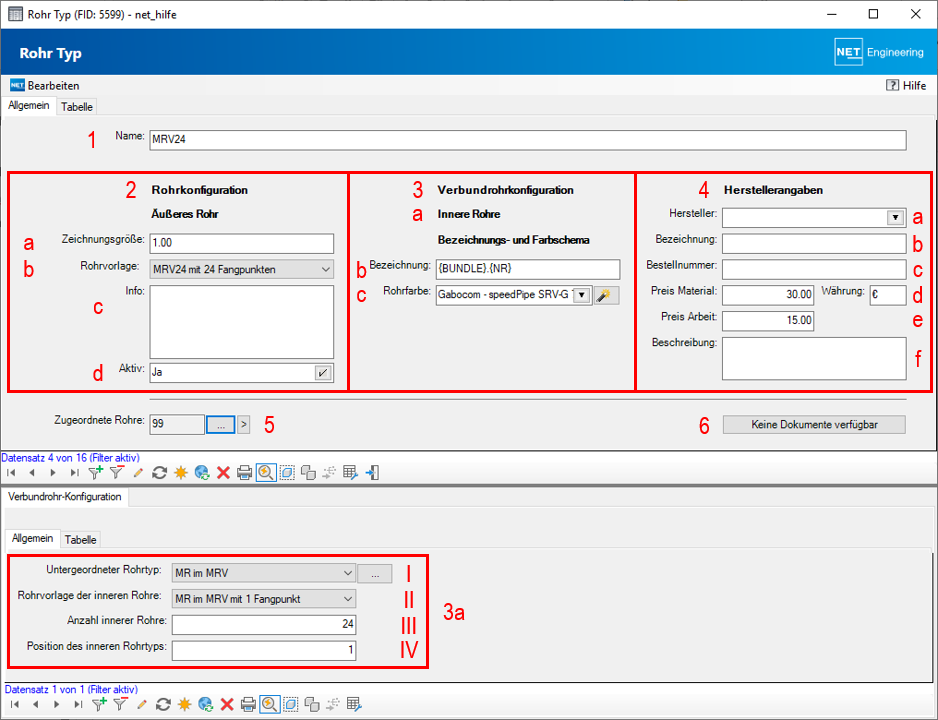

Das Formular des Rohrtyps besteht aus zwei Teilen. Der obere Teil gilt für das Rohr bzw. den Rohrverband. Der untere Teil ist für die untergeordneten Rohre eines Rohrverbandes.


Attribut Beschreibung
Name Geben Sie hier den Namen des Rohrtyps ein. (1)
Rohrkonfiguration für das Außenrohr (2)
Zeichnungsgröße Die Zeichnungsgröße, mit welcher der Rohrtyp im Trassenquerschnitt dargestellt werden soll, muss eingegeben werden. (a)
Rohrvorlage Soll dem Rohrtyp eine bestimmte Rohrvorlage zugewiesen werden, kann diese hier ausgewählt werden. Für neu erstellte Rohrtypen muss die Rohrvorlage neu erstellt werden. (b)
Info Eingabe von Informationen zum Rohrtyp. (c)
aktiv Nur aktiv geschaltete Rohrtypen können im Detailformular Rohr aus der Auswahlliste gewählt werden. (d)
Verbundrohrkonfiguration für Innenrohre (3)
Die Konfiguration der inneren Rohre erfolgt im zugehörigen Detailformular. Es können Innenrohre mit verschiedenen Rohrtypen zugeordnet werden. (a)
untergeordneter Rohrtyp  Der Rohrtyp des untergeordneten Rohres kann aus der Auswahlliste gewählt werden. (I)
Rohrvorlage innerer Rohre Die Rohrvorlage des inneren Rohres kann zugewiesen werden. (II)
Anzahl innerer Rohre Die Anzahl der inneren Rohre kann eingegeben werden. (III)
Position des inneren Rohrtyps Die Position des inneren Rohres kann festgelegt werden. (IV)
Bezeichnung Für die Nummerierung der inneren Rohre kann ein Bezeichnungsplatzhalter festgelegt werden. Zum Beispiel {BUNDLE}.{NR:00}, dabei steht BUNDLE für den Name des Verbundrohres, der jeder Mikrorohrnummer vorangestellt wird. Mit NR:00 wird jedes Mikrorohr durchnummeriert - beginnend bei "01". Der Punkt zwischen Name und Nummer kann durch ein beliebiges anders Zeichen ersetzt werden, ebenso wie beliebige Zeichen vor bzw. nach dem Platzhalter ergänzt werden können. (b)
Rohrfarbe Die Farben der inneren Rohre können über ein ausgewähltes Farbschema definiert werden. Mit Klick auf mceclip4.png kann das gewählte Farbschema editiert oder ein neues erstellt werden. (c)
Herstellerangaben (4)
Hersteller An dieser Stelle kann der Hersteller aus der Datenbank gewählt werden. (a)
Bezeichnung Die Bezeichnung des Herstellers für den Rohrtyp kann eingegeben. (b)
Bestellnummer Die Bestellnummer kann eingegeben werden. (c)
Preis Material Angabe des Preises und der Währung für das Material. (d)
Preis Arbeit Angabe des Preises für die Arbeitsleistung. (e)
Beschreibung Hier kann die Beschreibung des Rohrtyps angegeben werden. (f)
zugeordnete Rohre Die Anzahl der Rohre, denen dieser Typ zugewiesen ist, wird angezeigt. Mit Klick mceclip2.png auf werden alle Rohre aufgelistet, welche den aktuellen Rohrtyp verwenden. Der Button mceclip3.png zeigt alle Rohre, denen ein Rohrtyp im Filter zugewiesen wurde. (5)
Dokumente Es wird angezeigt, ob Dokumente am Formular angehängt wurden. (6)


Menüeinträge

Über das Menü "Bearbeiten" kann man eine neue Rohrvorlage zum jeweiligen Rohrtyp erstellen.


Wurden Änderungen am Rohrtyp vorgenommen, können mit dem Menüeintrag "Rohre anpassen" alle Rohre dieses Typ angepasst werden.
