Ein Rohrfitting verbindet zwei Rohre miteinander. Der Rohrfitting kann mit einem entsprechenden Darstellungsmodell in der Grafik dargestellt werden. Die Visualisierung der Lage der Fittinge kann außerdem über den Detailformular Rohrknoten erfolgen. Das Formular öffnet sich im Fachschalen-Explorer > Rohr > Rohrfitting.
Das Erzeugen von Rohrfittingen erfolgt über den Arbeitsablauf Rohrverbindung hinzufügen.
Zur Bearbeitung von Rohrverbindungen kann der Rohr-Verbindungseditor verwendet werden.
Registerkarten

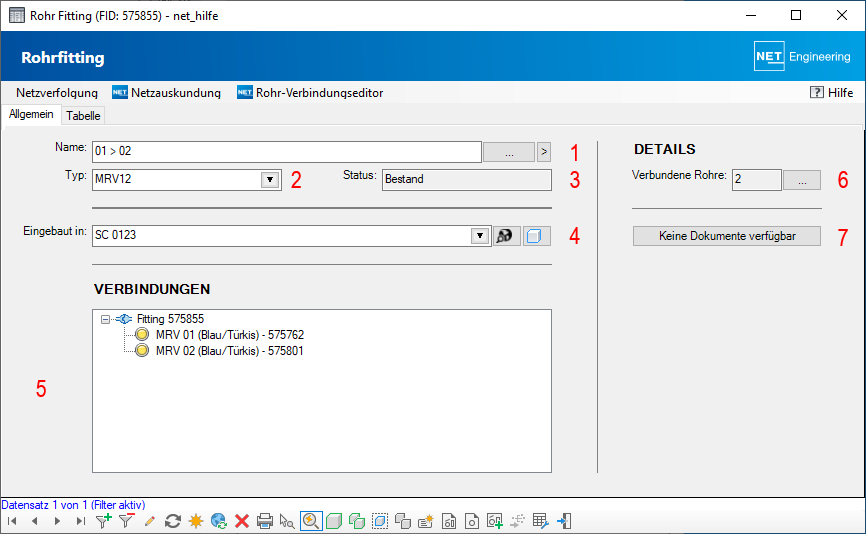

Auf der Startregisterkarte "Allgemein" findet der Nutzer alle Angaben zu den Rohren, die durch einen Fitting verbunden sind.
| Name | Für den Rohrfitting kann ein Name vergeben werden. Mit Klick  auf öffnet sich das Knotenformular zum Fitting im aktuellen Datensatz. Der Button  öffnet die Knotenformulare zu allen gefilterten Fittingen. (1) |
| Typ | Der Typ des Rohrfittings ist aus einer Auswahlliste wählbar. Mit Doppelklick in das Listenfeld öffnet sich das Formular zur Verwaltung der verschiedenen Rohrfittingtypen. (2) |
| Status | Der Status, welcher dem Rohrfitting im Knotenformular zugewiesen wurde, wird angezeigt. (3) |
| eingebaut in | Wurde der Fitting einem Strukturpunkt wie Schacht oder Schrank zugeordnet, ist hier der Name erkennbar oder aus einer Auswahlliste wählbar. Die übergeordneten Knoten können mit  aus der Grafik gewählt und mit  in der Grafik markiert werden. (4) |
| Verbindungen | Es werden die Rohre angezeigt, welche durch den Fitting verbunden werden. Das Icon vor dem Rohr gibt an, ob das Rohr belegt ist oder nicht. Ist ein Rohr markiert, lässt sich mit der rechten Maustaste das Formular dazu anzeigen oder mit Highlight in der Grafik markieren. (5) |
| Details | Die Anzahl der verbundenen Rohre werden angezeigt. Über den Button öffnet sich das Formular der Rohre. (6) |
| Dokumente | Es wird angezeigt, ob Dokumente am Formular angehängt wurden. (7) |
Menüeinträge
Über die "Netzauskundung" lässt sich eine Verbindungsübersicht anzeigen.
