Rohre auftrennen

Mit dem Arbeitsablauf "Rohre auftrennen" werden Rohre unter Beibehaltung der Attribute geteilt. Sowohl die beschreibenden Informationen zum Rohr als auch deren Belegung mit untergeordneten Rohren, Mikrorohren und Kabeln werden in die neuen Rohrabschnitte übernommen.

Ablauf

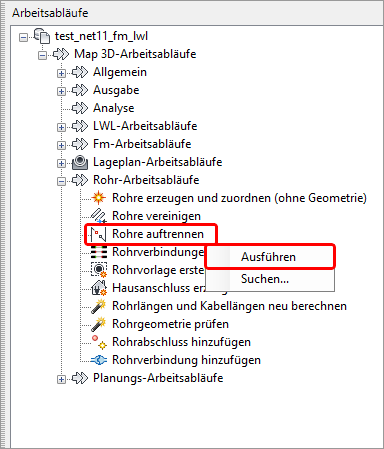

Starten Sie den Arbeitsablauf im Arbeitsablauf-Explorer > Rohr-Arbeitsabläufe > Rohre auftrennen über einen Doppelklick, aus dem Kontextmenü oder den Button mceclip3.png im rechten unteren Bereich des Arbeitsablauf-Explorers:


oder auf der Registerkarte NET Planung:


Hinweis
Auch im Rohr-Verbindungseditor können Rohre aufgetrennt werden.

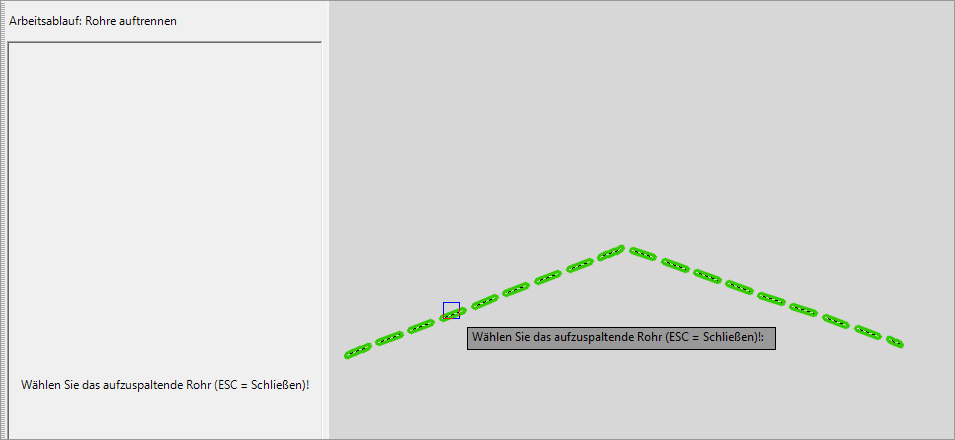

Wählen Sie das aufzutrennende Rohr in der Grafik aus. Arbeiten Sie mit Rohren ohne Geometrie, wählen Sie die entsprechende Trasse.


Es öffnet sich die Belegungsübersicht.

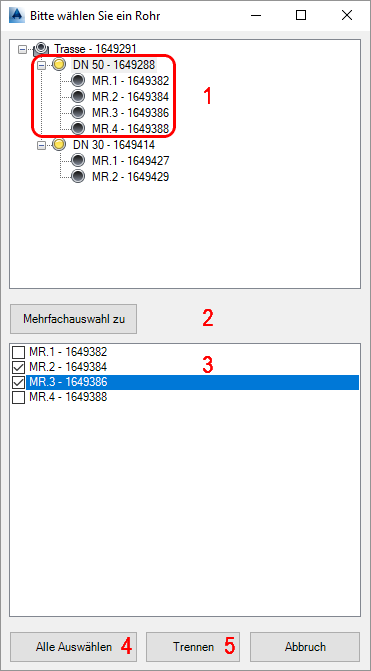

1. Markieren Sie das aufzutrennende Rohr.
2. Sollen mehrere Rohre gleichzeitig aufgetrennt werden, betätigen Sie den Button "Mehrfachauswahl".
3. Setzen Sie einen Haken bei den zu trennenden Rohren oder
4. wählen Sie alle Rohre aus.
5. Der Arbeitsablauf wird gestartet, wenn der Button "Trennen" betätigt wird.

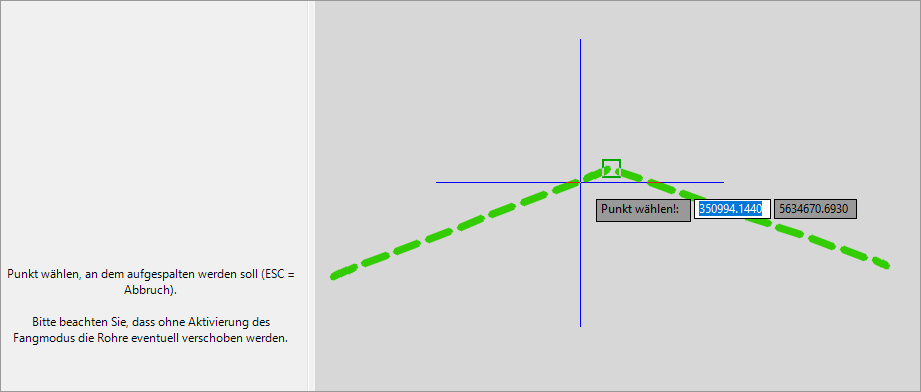

Bestimmen Sie den Punkt in der Grafik, an dem das Rohr getrennt werden soll. Es kann ein beliebiger Punkt auf dem Rohr bzw. der Trasse gewählt werden. Soll das Rohr an einem in der Grafik vorhandenen Punkt aufgetrennt werden, dann arbeiten Sie mit Fangmodi.

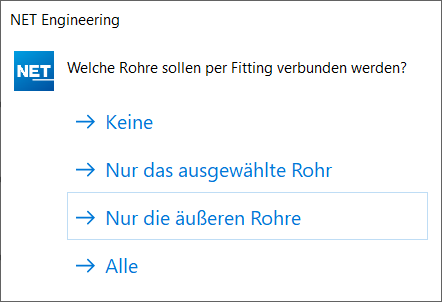

Es erscheint eine Abfrage, welche der Rohre per Fitting verbunden werden sollen:
