Rohrabschluss hinzufügen

Endet ein Rohr in einem Schacht, Schrank, Mast, LWL-Abschluss oder Gebäude, muss das als Rohrabschluss dokumentiert werden.

Ablauf

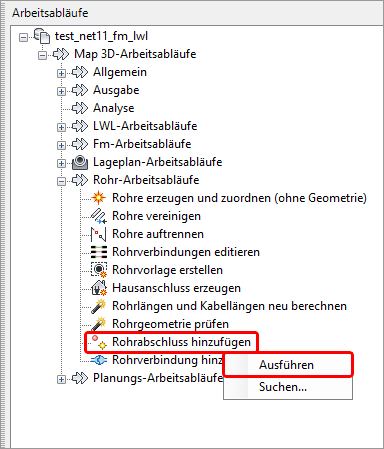

Starten Sie den Arbeitsablauf im Arbeitsablauf-Explorer > Rohr-Arbeitsabläufe > Rohrabschluss hinzufügen über einen Doppelklick, aus dem Kontextmenü oder den Button mceclip3.png im rechten unteren Bereich des Arbeitsablauf-Explorers:


oder auf der Registerkarte NET Planung:

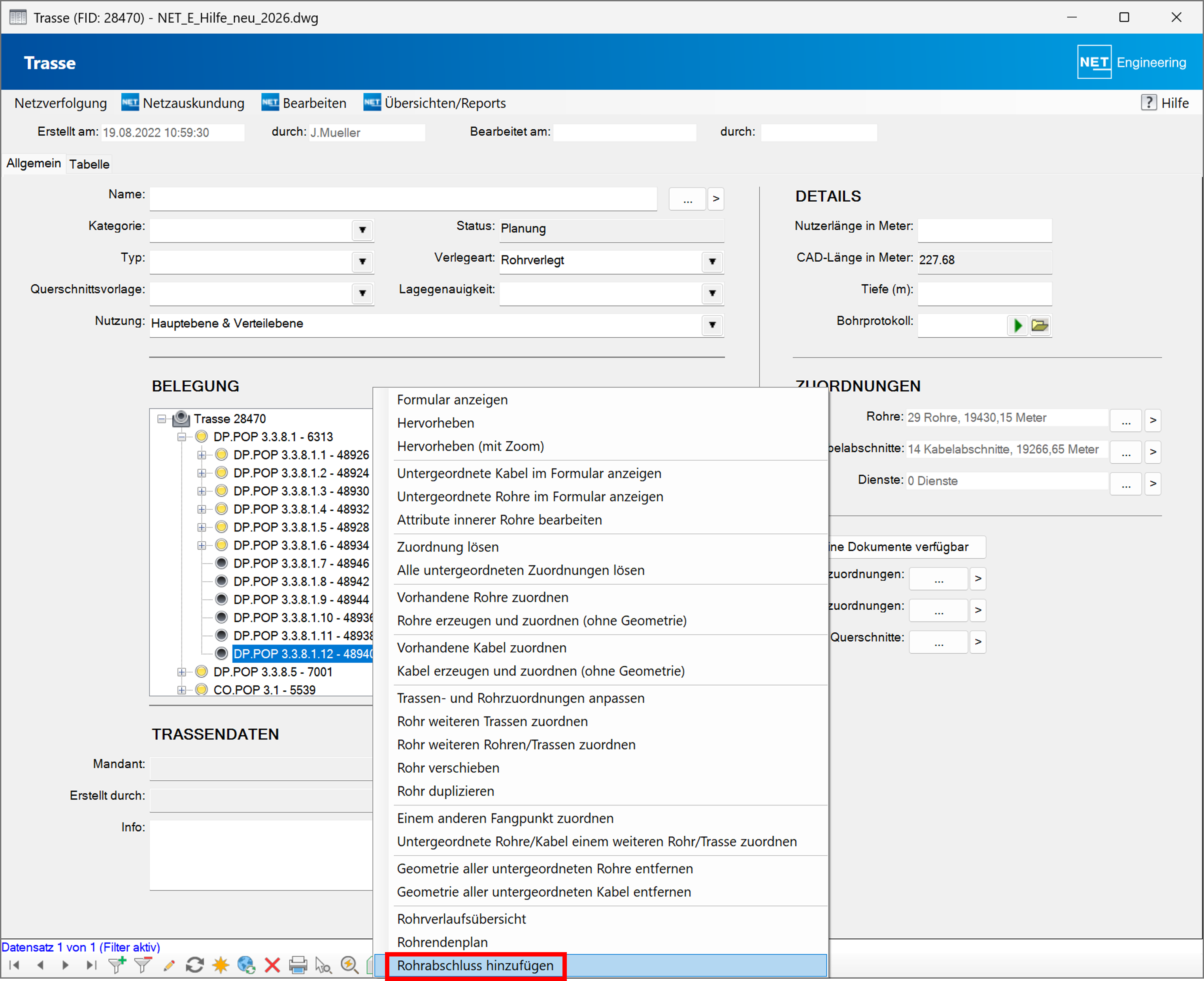

oder im Formular Trasse bzw. Rohr im jeweiligen Kontextmenü zur Trasse bzw. zum Rohr:

Arbeitsablauf_Rohrabschluss hinzufügen_Start_Kontextmenü.png

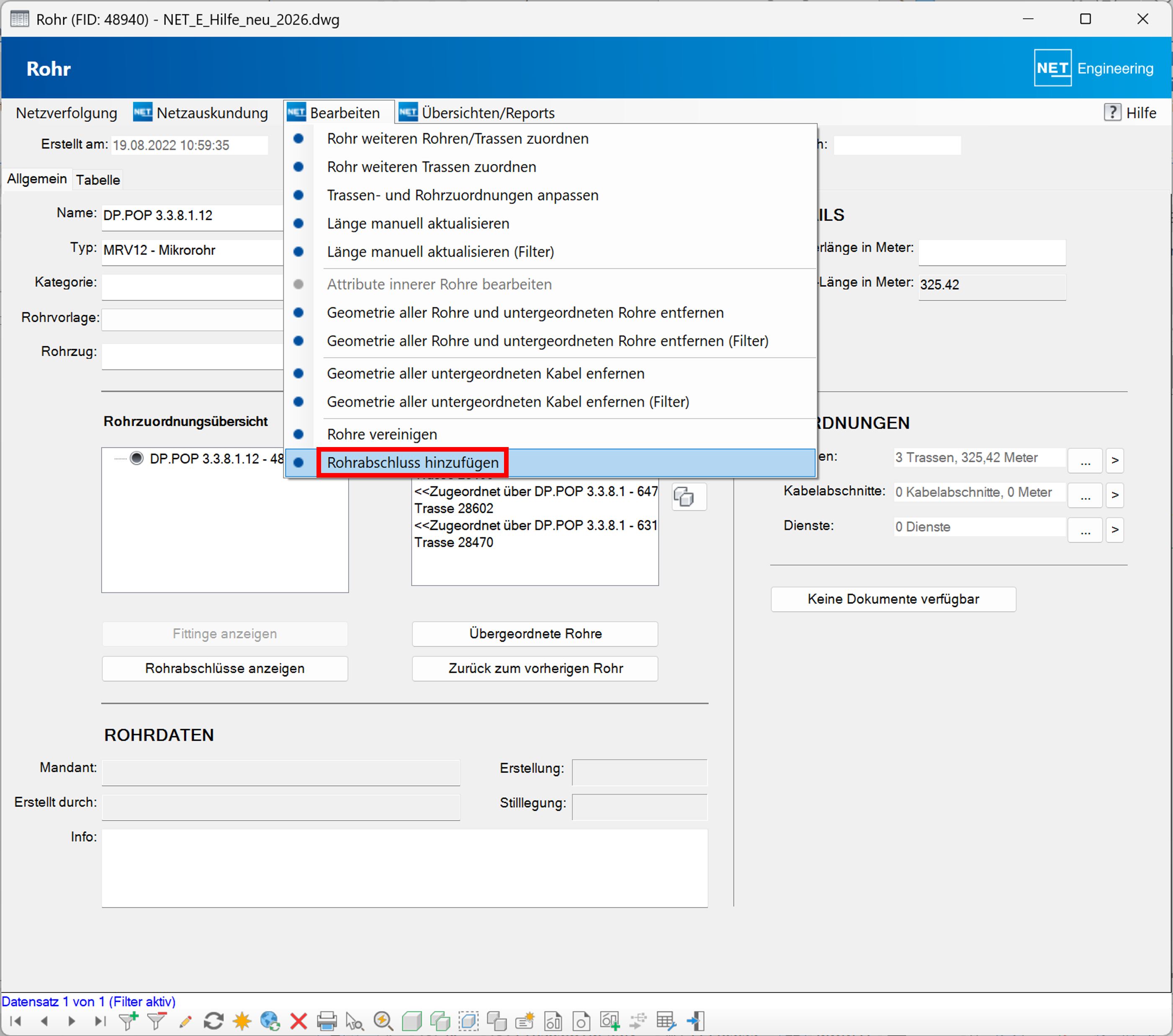

oder in den Formularen Schrank, Schacht, Mast, Gebäude, LWL Abschluss, FM Abschluss, Trasse bzw. Rohr im Menü "Bearbeiten":

Arbeitsablauf_Rohrabschluss hinzufügen_Start_Formular.png

Hinweis
Wurde der Arbeitsablauf aus einem der Formulare heraus gestartet, sind Rohr/Trasse und/oder Struktur/Gebäude/Abschluss automatisch ausgewählt. Dann geht es weiter mit der Auswahl des jeweils anderen Objekts oder bei Punkt 5.

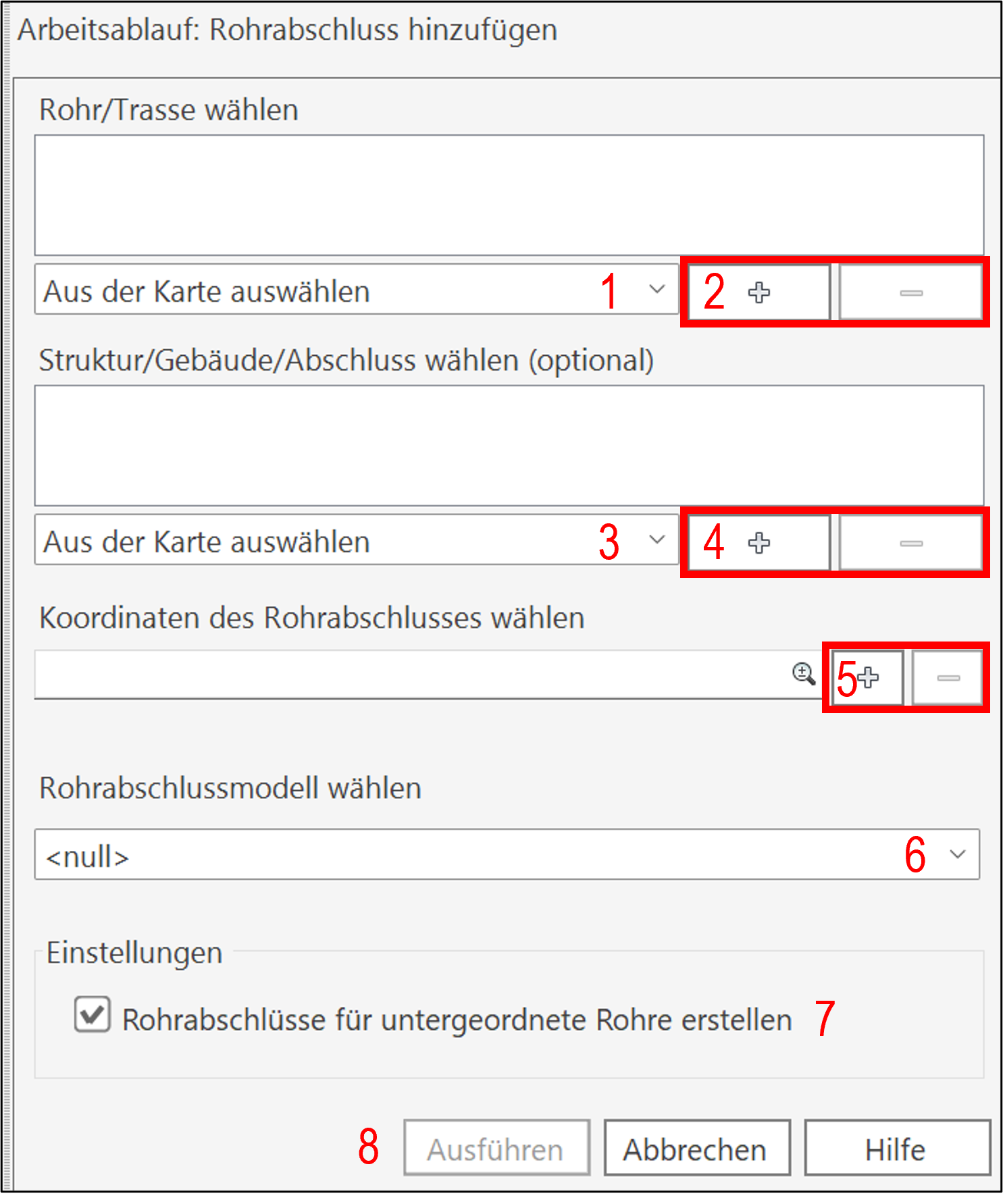

Es öffnet sich der Arbeitsablauf zum Rohrabschluss hinzufügen:

Arbeitsablauf_Rohrabschluss hinzufügen.png

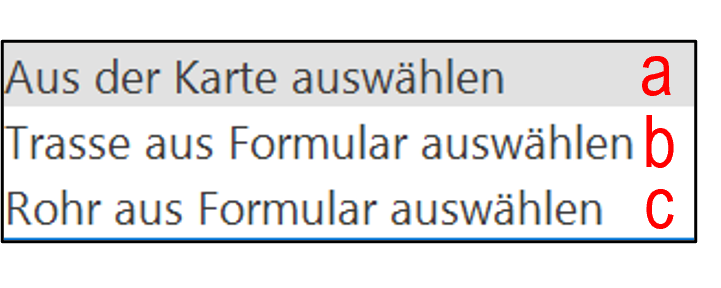

1. Es muss ausgewählt werden, wie die Objektauswahl für Rohr/Trasse erfolgen soll:

Arbeitsablauf_Rohrabschluss hinzufügen_Featureauswahl 1.png

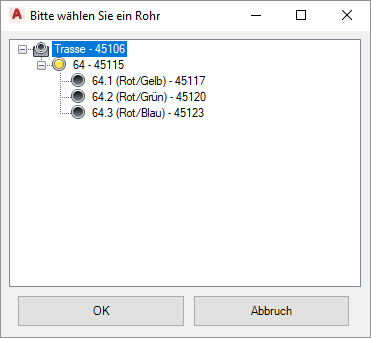

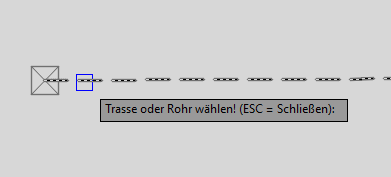

a) Das Rohr/die Trasse kann in der Grafik gewählt werden.
b) Die Trasse kann aus dem Formular übernommen werden.
c) Das Rohr kann aus dem Formular übernommen werden.

2. Die Einträge für Rohr/Trasse können hinzugefügt bzw. entfernt werden.

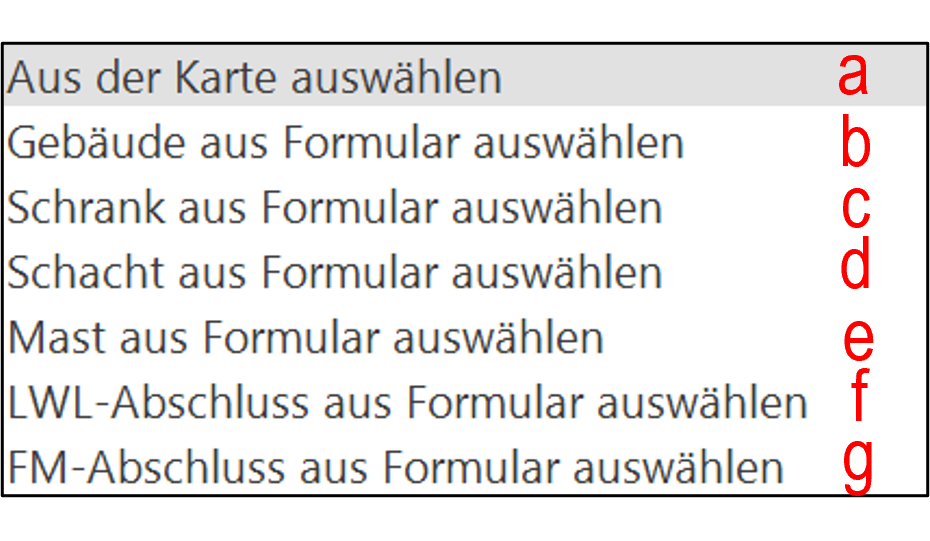

3. Es kann ausgewählt werden, wie die Objektauswahl für Struktur/Gebäude/Abschluss erfolgen soll (optional):

Arbeitsablauf_Rohrabschluss hinzufügen_Featureauswahl 2.png

a) Das Objekt kann in der Grafik gewählt werden.
b-g) Das entsprechende Objekt kann aus dem Formular übernommen werden.

4. Die Einträge für Struktur/Gebäude/Abschluss können hinzugefügt bzw. entfernt werden.

5. Es müssen die Koordinaten des Rohrabschlusses in der Karte gewählt werden, sofern sie nicht automatisch hinterlegt wurden. Die automatische Ermittlung der Koordinaten ist möglich, wenn ein Rohr/Trasse mit eigener Geometrie sowie eine Struktur/Gebäude/Abschluss gewählt wurden. Wurden die Koordinaten automatisch hinterlegt, können sie anschließend trotzdem geändert werden. Eine blaue Markierung in der Karte zeigt die Position der potenziellen Rohrabschlüsse.

6. Es kann der Rohrabschluss Typ der zu erzeugenden Rohrabschlüsse gewählt werden.

7. Es kann festgelegt werden, ob nur für das gewählte Rohr oder auch für dessen untergeordnete Rohre Rohrabschlüsse erzeugt werden sollen. Ist eine Trasse gewählt, ist der Haken immer gesetzt.

8. Der Button "Ausführen" startet die Erzeugung der Rohrabschlüsse.

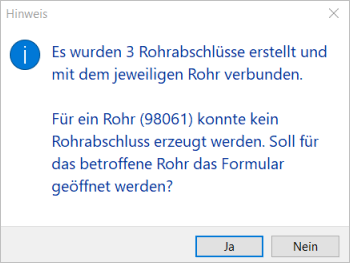

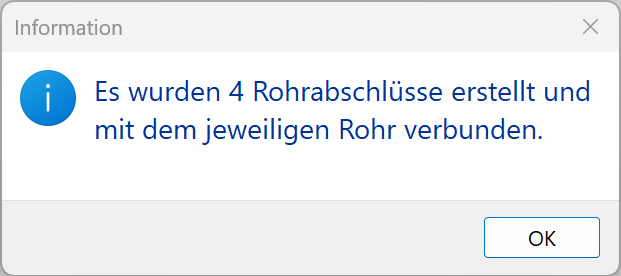

Eine Meldung zeigt an, wie viele Rohrabschlüsse erzeugt wurden:

Arbeitsablauf_Rohrabschluss hinzufügen_Erfolgsmeldung.png

Ergebnis

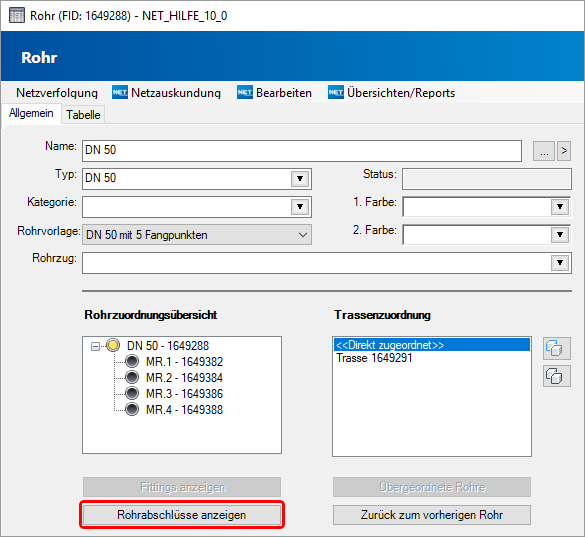

Im Formular des Rohres, unter der Rohrzuordnungsübersicht liefert der Button mceclip6.png die zum Rohr gehörenden Rohrabschlüsse.

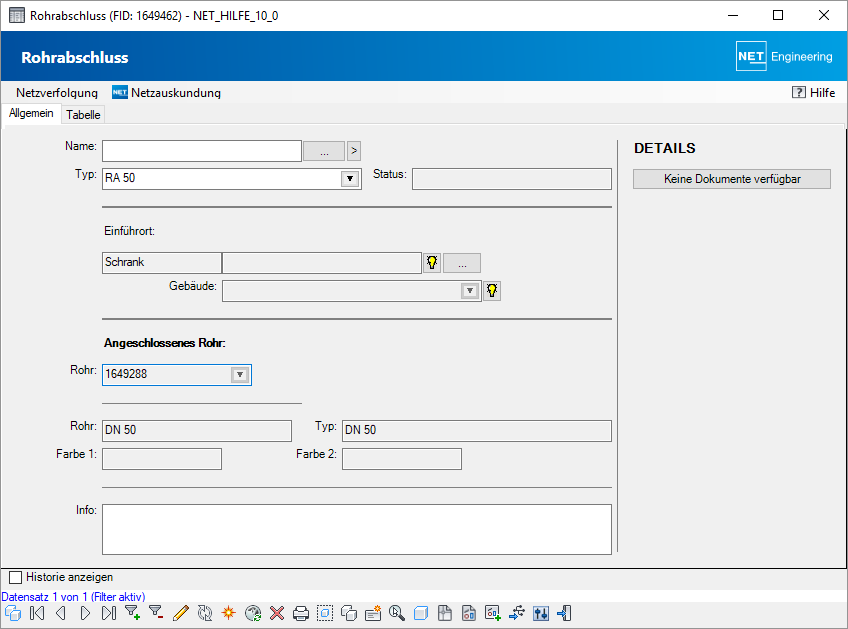

Das Formular des Rohrabschlusses präsentiert sich wie folgt:

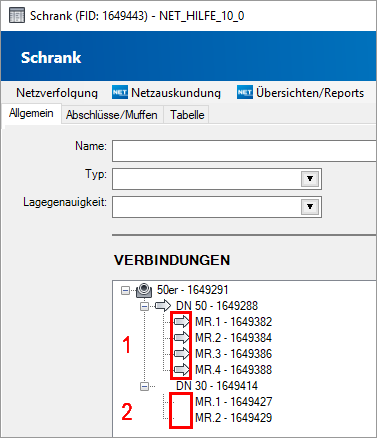

Im Schrank-/Schachtformular unter Verbindungen ist ersichtlich, welche Trassen und Rohre den Schrank/Schacht berühren. In den Schrank/Schacht eingeführte Rohre sind mit einem Pfeil gekennzeichnet (1). Wurde kein Rohrabschluss erzeugt, wird der Rohrname ohne Symbol abgebildet (2).


Hinweis
Nur wenn die Rohre dort, wo sie enden, mit einem Rohrabschluss in den Schacht, Schrank oder das Gebäude eingeführt sind, liefert die Rohrendenübersicht richtige Ergebnisse.
