Zur Darstellung der Trassenquerschnitte an Trassenabschnitten werden Querschnittsvorlagen verwendet. In den Querschnittsvorlagen werden die Größe der Darstellung der Querschnitte, die maximale Trassenbelegung und die Anordnung der Rohre in der Trasse gesteuert.
Der Benutzer kann beliebig viele Trassenquerschnittsvorlagen definieren, welche dann im Trassenformular zur Auswahl stehen.

Ablauf

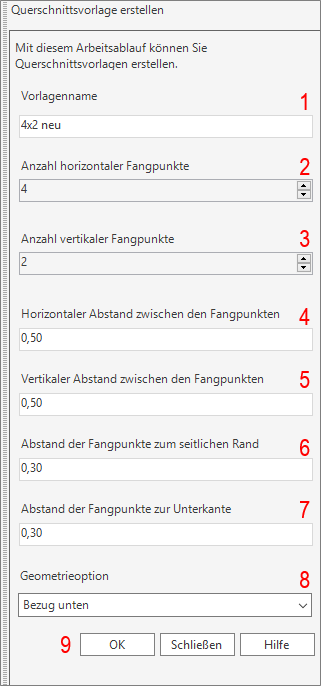

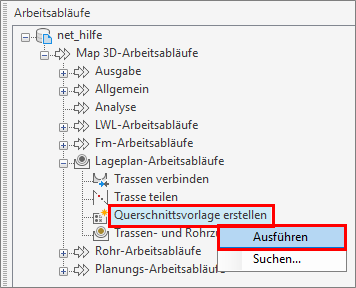

Starten Sie den Arbeitsablauf im Arbeitsablauf-Explorer > Lageplan-Arbeitsabläufe > Querschnittsvorlage erstellen über einen Doppelklick, aus dem Kontextmenü oder den Button  im rechten unteren Bereich des Arbeitsablauf-Explorers:

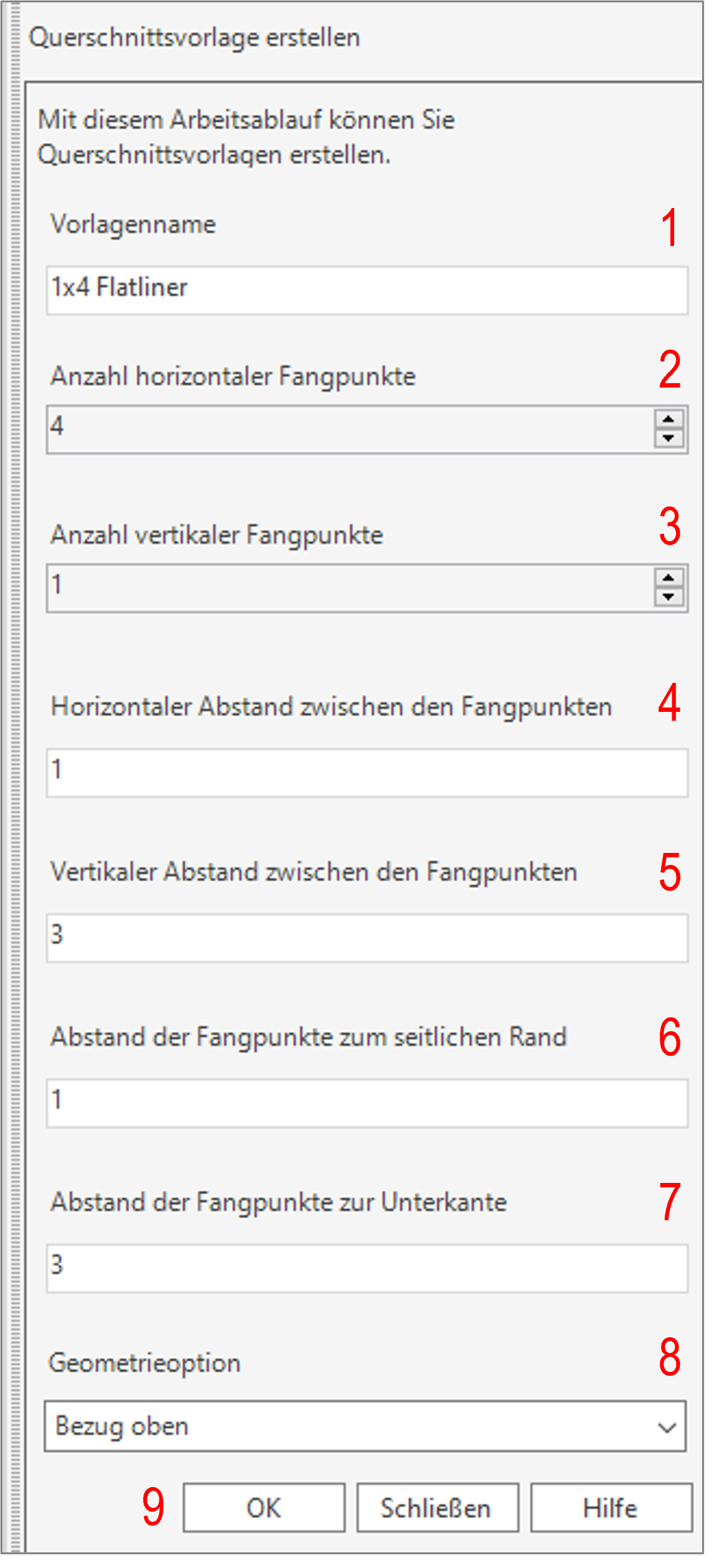

	Ein eindeutiger Name der neuen Querschnittsvorlage muss eingegeben werden. (1)
	Die Anzahl der Fangpunkte, die nebeneinander in der Vorlage verfügbar sein sollen, muss ausgewählt werden. (2)
	Die Anzahl der Fangpunkte, die übereinander in der Vorlage verfügbar sein sollen, muss ausgewählt werden. (3)
	Der horizontale Abstand zwischen den Fangpunkten muss eingegeben werden. (4)
	Der vertikale Abstand zwischen den Fangpunkten muss eingegeben werden. (5)
	Der Abstand der Fangpunkte zum seitlichen Rand muss eingegeben werden. (6)
	Der Abstand der Fangpunkte zum unteren Rand muss eingegeben werden. (7)
	Unter Geometrieoption kann ausgewählt werden, wo die Bezugslinie zwischen Querschnittsbild und Trasse erzeugt werden soll, ob nur die Darstellung der Rohre und Kabel - ohne Dekoration - oder nur eine Kennzeichnung der Trassensohle erzeugt werden soll: (8)
	Mit OK wird die Querschnittsvorlage erstellt. Die erzeugten Querschnittsvorlagen sind sofort verfügbar. (9)

Hinweis
Für den Abstand zwischen den Fangpunkten und zu den Rändern können Werte zwischen 1 und 10 gewählt werden. Bei sehr großen Werten ab 10 gibt es eine zusätzliche Abfrage, ob man wirklich fortfahren möchte.
Soll der Abstand zwischen den Fangpunkten individuell gestaltet werden, muss die Querschnittsvorlage manuell erstellt werden.

Querschnittsvorlage manuell erstellen

Sollen einmal keine symmetrischen Querschnittsvorlagen erstellt werden, wie sie im Arbeitsablauf entstehen, können die Querschnittsvorlagen auch manuell erzeugt werden.

Ablauf

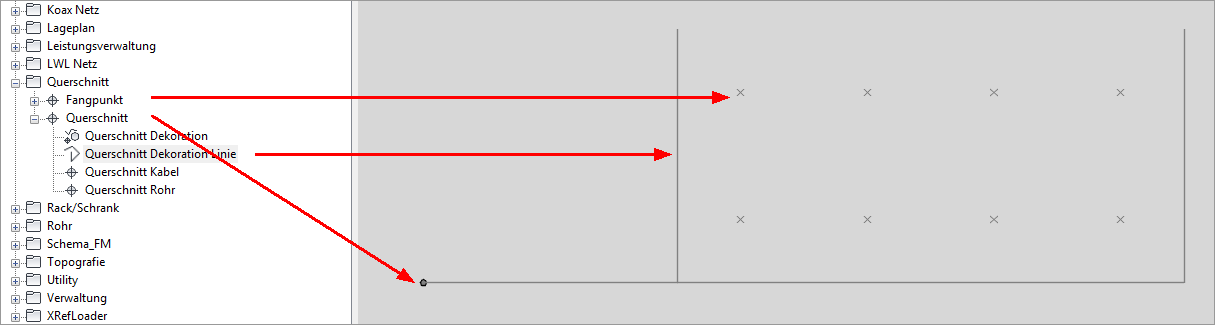

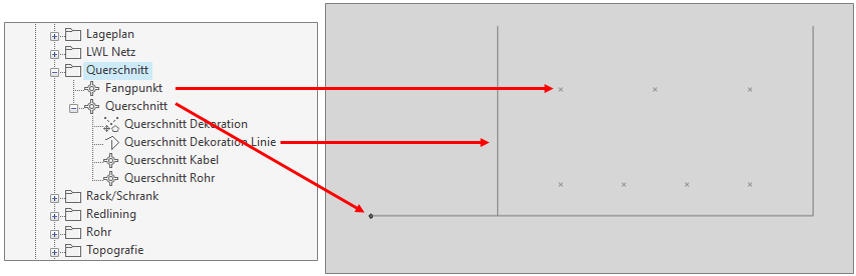

Im Fachschalen-Explorer > Querschnitt > "mit Formular digitalisieren" werden der Ursprung, die Linien und die Fangpunkte der Querschnittsvorlage digitalisiert. Gestartet wird mit dem Ursprung der Querschnittsvorlage.

Die Fangpunkte, der Querschnittsursprung und eine Querschnittslinie müssen digitalisiert werden.

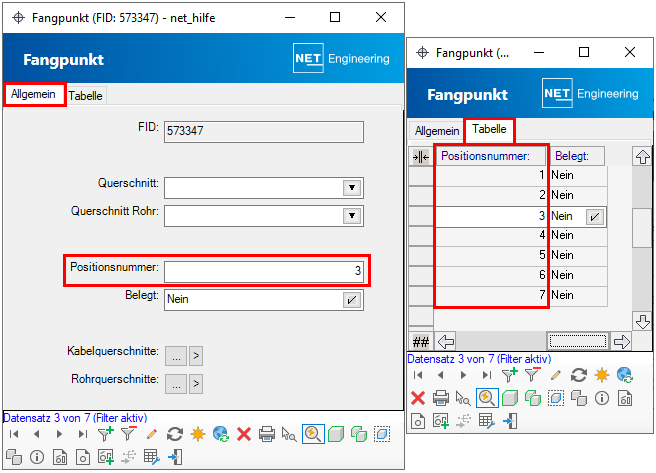

Den Fangpunkten muss eine Positionsnummer zugeordnet werden. Wählt der Nutzer beim Zuordnen von Rohren zu Trassen keinen Fangpunkt, wird das Rohr automatisch dem Fangpunkt mit der Positionsnummer 1 bzw. dem nächsten freien zugeordnet.

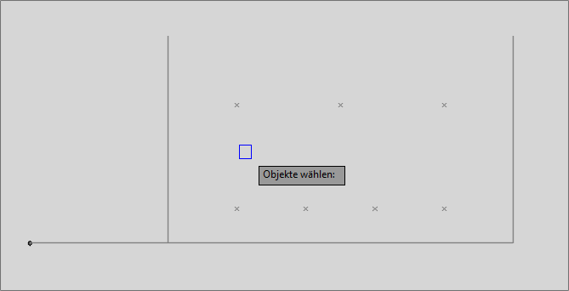

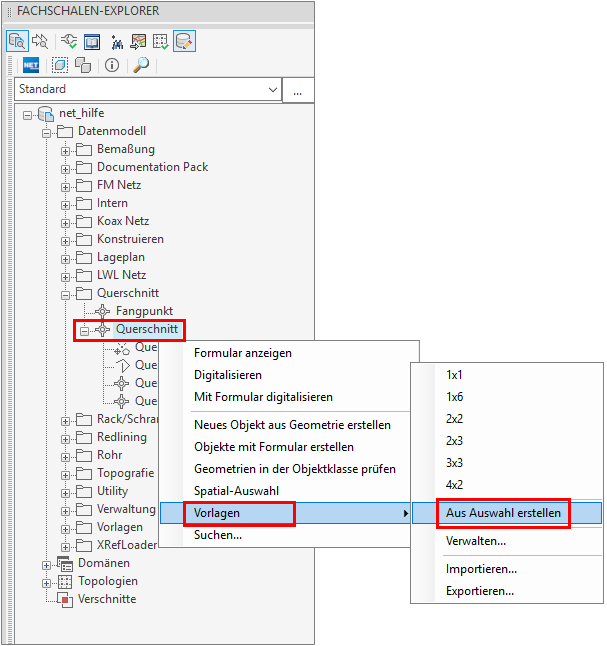

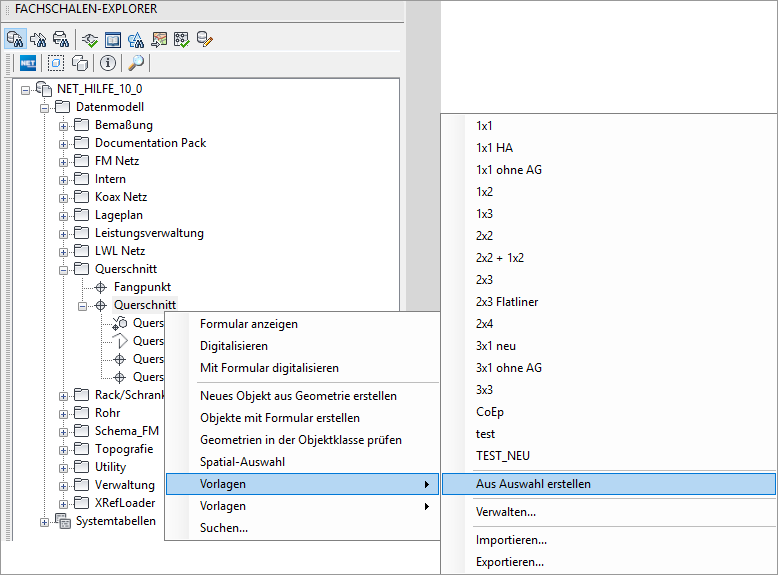

Im Fachschalen-Explorer > Querschnitt > Vorlagen > "Aus Auswahl erstellen" werden Sie aufgefordert, alle Elemente der Querschnittsvorlage in der Grafik auszuwählen.

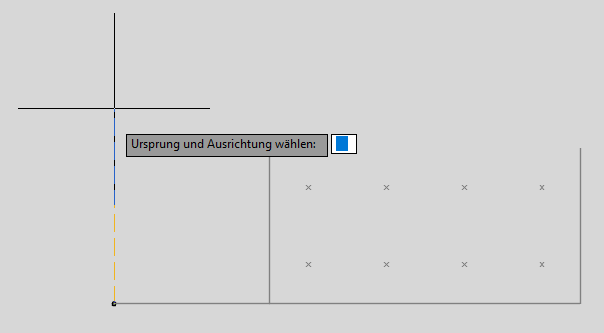

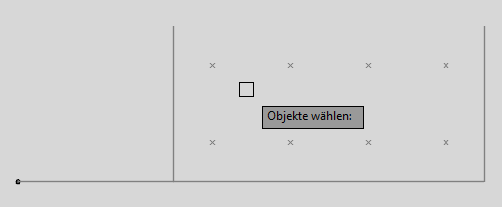

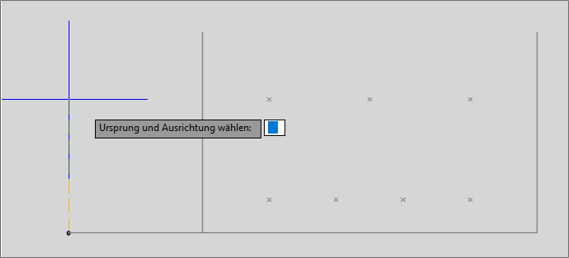

Zuerst werden die Objekte in der Grafik gewählt. Anschließend wird der Bezugspunkt sowie die Ausrichtung der Querschnittsvorlage bestimmt.

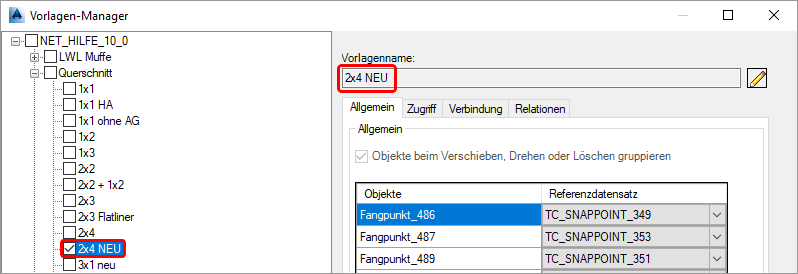

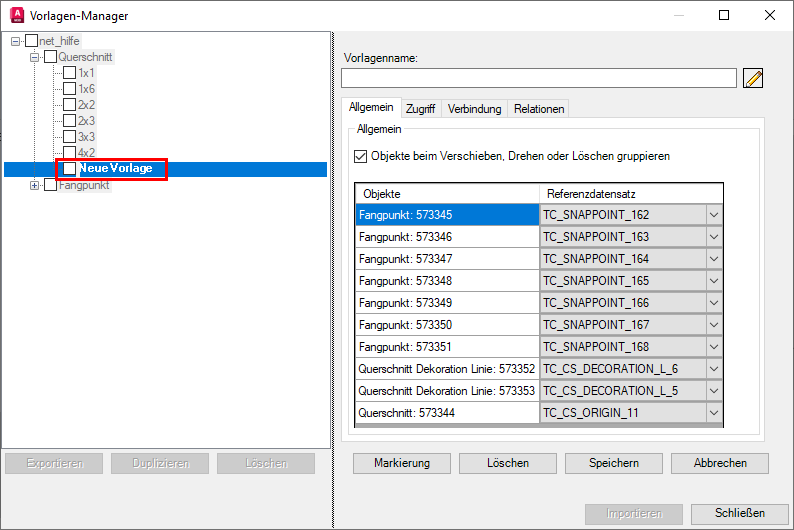

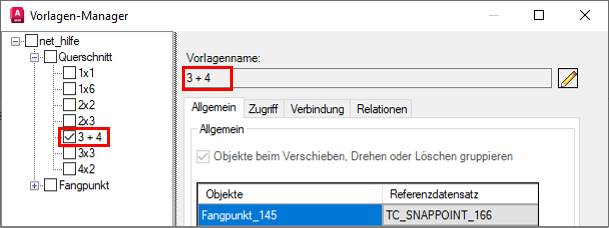

Danach öffnet sich der Vorlagenmanager.

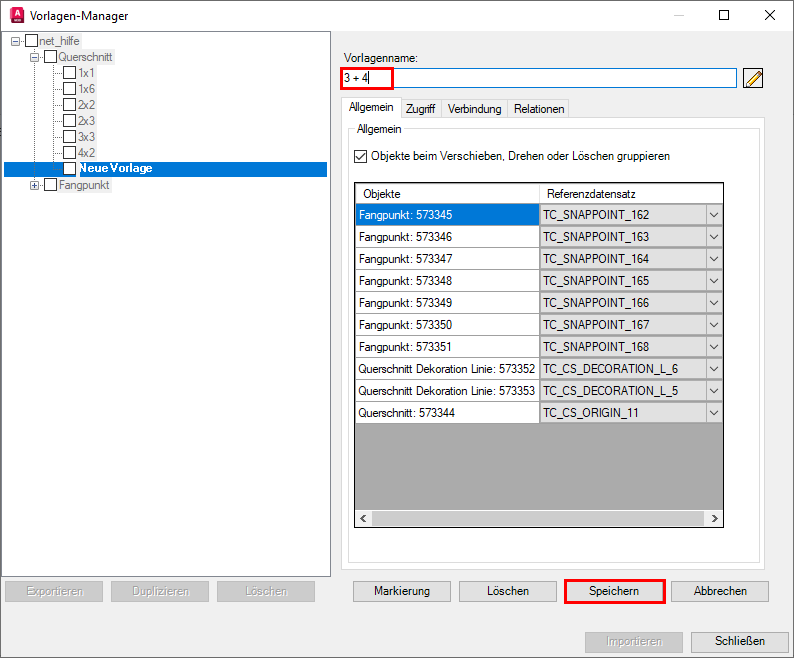

Der Name der neuen Vorlage wird eingegeben und gespeichert.

Die neue Querschnittsvorlage wird links in der Liste angezeigt.

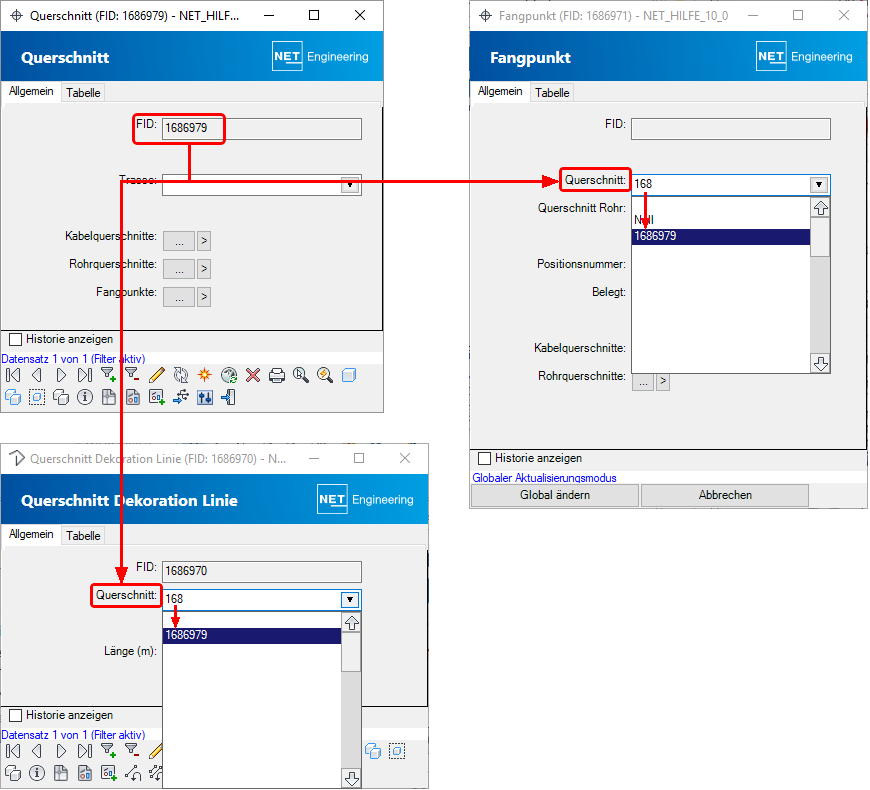

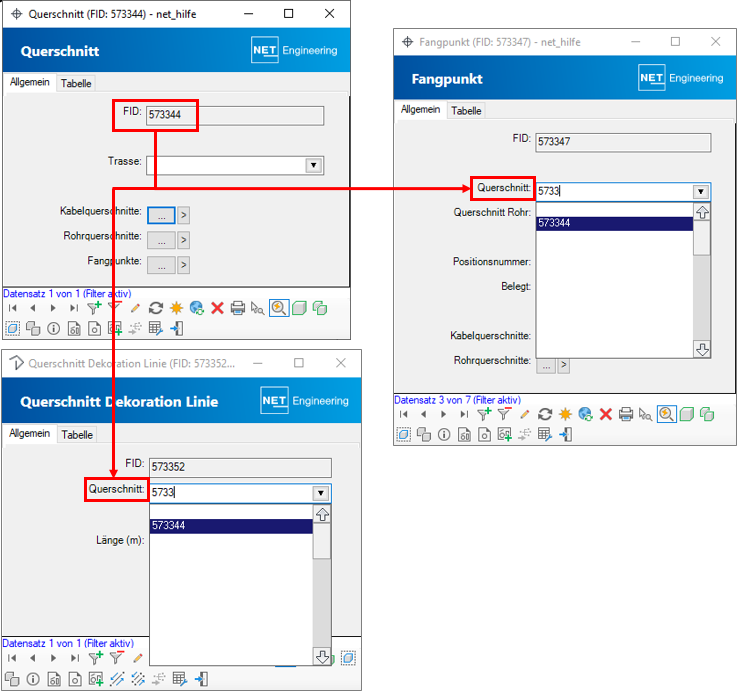

Die FID des Querschnittes (Querschnittsursprung) schafft die Verbindung zwischen den einzelnen Trassenquerschnittsvorlagen-Elementen. Die FID wird in das Feld "Querschnitt" der jeweiligen Elemente eingetragen.

Die Eintragung der FID bei den Fangpunkten empfiehlt sich über "global ändern".
Die Trassenquerschnittsvorlage steht sofort zur Verfügung und kann einer Trasse zugeordnet werden.

Hinweis

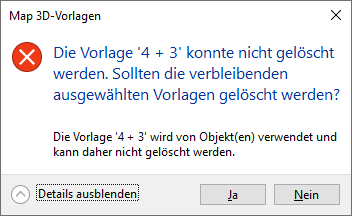

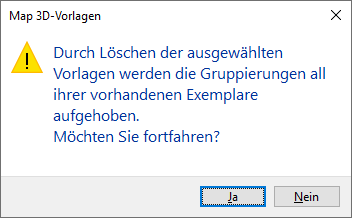

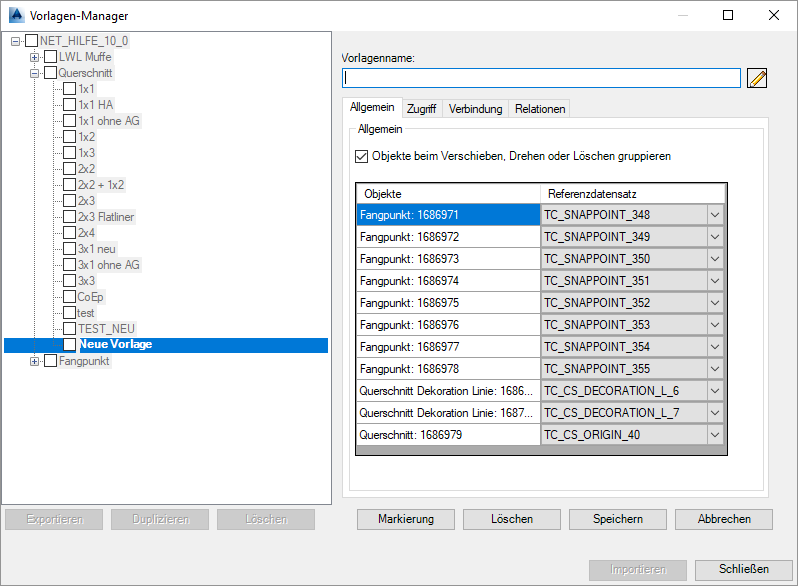

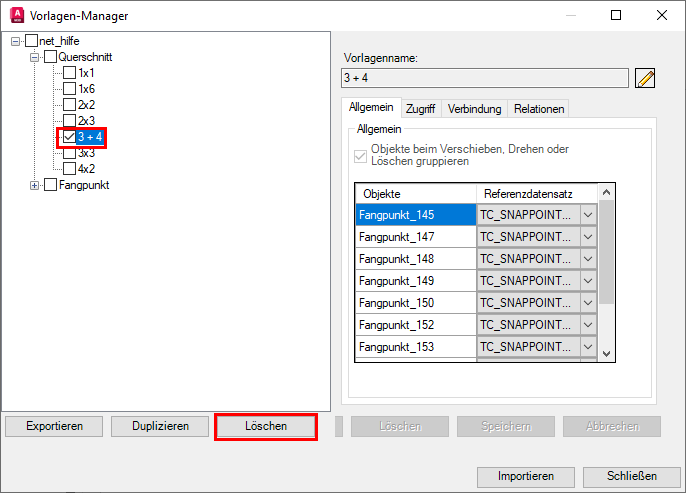

Bereits definierte Trassenquerschnittsvorlagen werden Ihnen im Vorlagenmanager angezeigt. Nicht mehr benötigte Vorlagen können hier gelöscht werden.
Zum Definieren von Rohrquerschnitten lesen Sie bitte weiter unter Rohrvorlage erstellen.
