Netzwegsuche

Soll ein neuer Netzweg gesucht werden, so bietet die Netzwegsuche eine komfortable Routine zum vollautomatischen Suchen und Schalten von Netzwegen. Die Netzwegsuche kann an unterschiedlichen Stellen im Programm gestartet werden. Die Netzwegsuche kann vielfältig konfiguriert werden. Nach Durchführung der Netzwegsuche können die Ergebnisse ausgewertet und die gefundenen Wege angepasst werden. Hat man das gewünschte Ergebnis erzielt kann der Netzweg geschaltet werden.

Start

Die Netzwegsuche kann von mehreren Stellen aus gestartet werden.
Mit dem Button "Netzwegsuche" in der Gruppe "Arbeitsauftrag" auf der Registerkarte "NET":

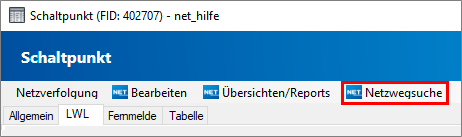

Im Formular Schaltpunkt als Menüeintrag:

In den Formularen LWL-/FM-Abschluss und LWL-/FM-Muffe im Menü "Netzauskundung":

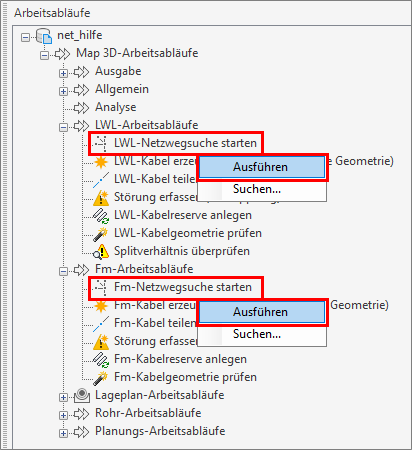

Darüberhinaus kann die Netzwegsuche im Arbeitsablauf-Explorer bei den FM- und LWL-Arbeitsabläufen gestartet werden.

Konfiguration

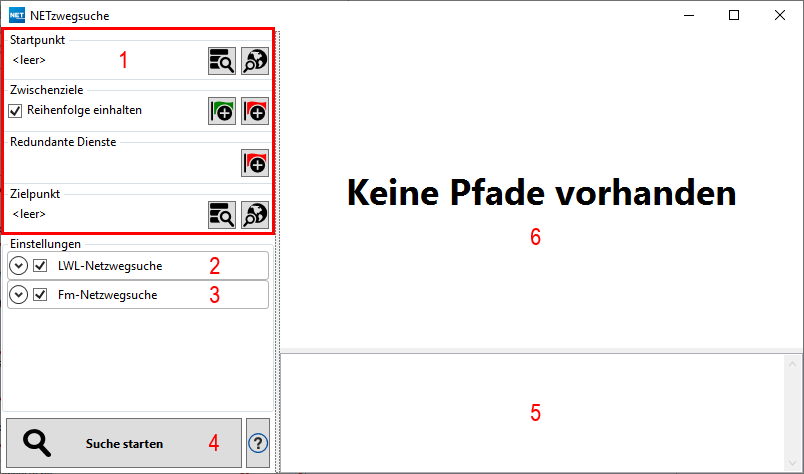

Nach dem Start der Netzwegsuche kann auf der linken Seite die Konfigurationen erstellt werden:

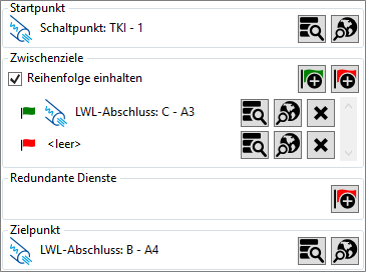

Startpunkt	Der Startpunkt der Netzwegsuche kann ein Schaltpunkt, ein Abschluss oder eine Muffe sein. Der Startpunkt kann durch aus der Grafik oder durch aus der Datenbank (hier nur Schaltpunkte) gewählt werden. Wurde die Netzwegsuche über das Formular eines Schaltpunktes, eines Abschlusses oder einer Muffe geöffnet, so wird dieser Punkt automatisch als Startpunkt gewählt. (1)
Zwischenziele	Zwischenziele und zu meidende Punkte der Suche hinzufügen - dies können Schaltpunkte, Abschlüsse und/oder Muffen sein. Ein Zwischenziel ist ein Punkt, der zwingend im Netzweg vorhanden sein muss. Ein zu meidender Punkt ist von der Verwendung ausgeschlossen. Die konkrete Auswahl des Zwischenziels bzw. des zu meidenden Punktes kann durch aus der Grafik oder durch aus der Datenbank (hier nur Schaltpunkte) erfolgen. Durch wird ein Zwischenziel bzw. ein zu meidender Punkt wieder aus der Suche entfernt. Die Option Reihenfolge einhalten legt fest, ob die Zwischenziele im Netzweg in beliebiger Reihenfolge oder ausschließlich in Reihenfolge ihrer Listenposition auftreten dürfen. Die Position von Zwischenzielen innerhalb der Liste kann mittels Drag and Drop variiert werden. (2)
Dienst	Es kann ein Dienst gewählt werden, zu dem ein redundanter Weg gefunden werden soll. (3)
Zielpunkt	Der Zielpunkt der Suche - dies kann ein Schaltpunkt, ein Abschluss oder eine Muffe sein. Der Zielpunkt kann durch aus der Grafik oder durch aus der Datenbank (hier nur Schaltpunkte) gewählt werden. (4)

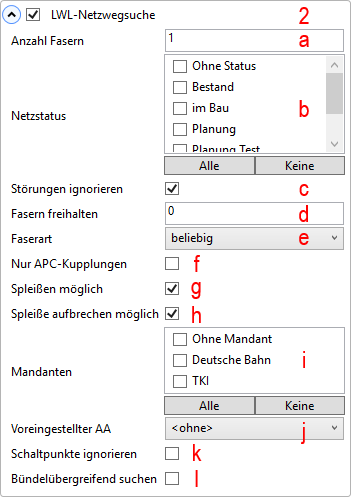

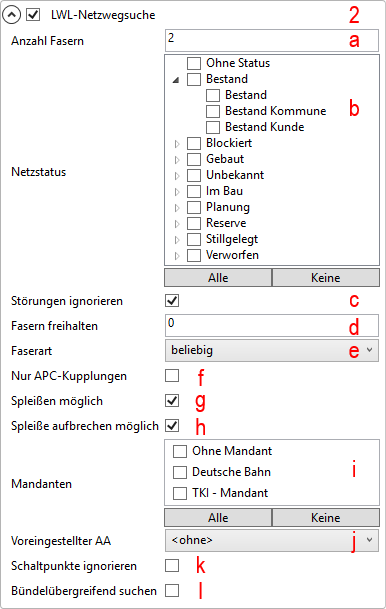

Einstellungen LWL	Die Einstellungen der Netzwegsuche: (5) a) Die Anzahl an Netzwegen, die geschaltet werden sollen. Werden mehrere Netzwege gesucht, so werden dafür nur Fasern mit aufeinanderfolgender Fasernummer verwendet, die sich im selben Faserbündel befinden. b) Beschränkt die Suche auf Elemente, die den gewählten Netzstatus aufweisen. Es können alle oder keine Mandanten gewählt werden. c) Wird der Haken gesetzt, so ignoriert die Netzwegsuche Störungen auf dem Netzweg. d) Hier kann die gewünschte Anzahl an Fasern ohne Dienst eingegeben werden, die in jedem Kabelabschnitt der gefundenen Netzwege noch verfügbar sein sollen. e) Beschränkt die Suche auf Fasern, die der gewünschten Faserart entsprechen. f) Wird der Haken gesetzt, so werden nur Kupplungen mit Schrägschliffsteckern zugelassen. g) Wird der Haken gesetzt, so können neue Spleiße erstellt werden, um Netzwege zu ermöglichen. An Start- und Zielknoten kann immer gespleißt werden, unabhängig von der gewählten Einstellung. h) Wird der Haken gesetzt, so können vorhandene Spleiße aufgebrochen werden, wenn eine der Fasern am Spleiß nicht im Pfad verläuft. Dadurch können neue Netzwege ermöglicht werden. i) Beschränkt die Suche auf Elemente, die dem gewählten Mandanten/den gewählten Mandanten zugeordnet sind. Wurde kein Mandant gewählt, gilt keine Einschränkung für die Suche. j) Es können alle oder keine Mandanten gewählt werden. k) Ein Arbeitsauftrag kann eingestellt werden. l) Wird der Haken gesetzt, können Schaltpunkte vermieden werden. m) Bei einer größeren Anzahl gesuchter Netzwege (s. 5a) kann auch bündelübergreifend gesucht werden.

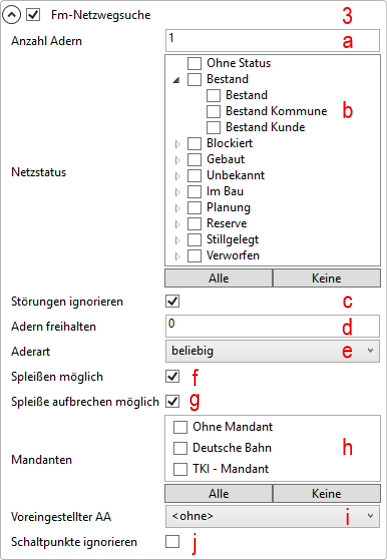

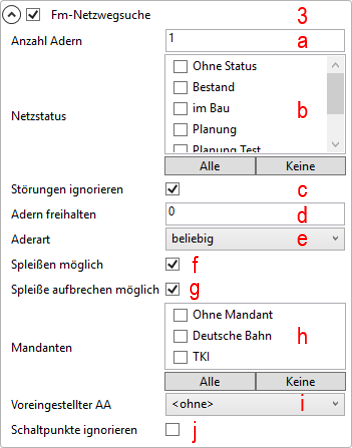

Einstellungen FM	Die Einstellungen der Netzwegsuche: (6) a) Die Anzahl an Netzwegen, die geschaltet werden sollen. Werden mehrere Netzwege gesucht, so werden dafür nur Adern mit aufeinanderfolgender Adernummer verwendet. b) Beschränkt die Suche auf Elemente, die den gewählten Netzstatus aufweisen. c) Es können jeder oder kein Netzstatus gewählt werden. d) Wird der Haken gesetzt, so ignoriert die Netzwegsuche Störungen auf dem Netzweg. e) Hier kann die gewünschte Anzahl an Adern ohne Dienst eingegeben werden, die in jedem Kabelabschnitt der gefundenen Netzwege noch verfügbar sein sollen. f) Beschränkt die Suche auf Adern, die der gewünschten Aderart entsprechen. g) Wird der Haken gesetzt, so können neue Spleiße erstellt werden, um Netzwege zu ermöglichen. An Start- und Zielknoten kann immer gespleißt werden, unabhängig von der gewählten Einstellung. h) Wird der Haken gesetzt, so können vorhandene Spleiße aufgebrochen werden, wenn eine der Adern am Spleiß nicht im Pfad verläuft. Dadurch können neue Netzwege ermöglicht werden. i) Beschränkt die Suche auf Elemente, die dem gewählten Mandanten/den gewählten Mandanten zugeordnet sind. Wurde kein Mandant gewählt, gilt keine Einschränkung für die Suche. j) Es können alle oder keine Mandanten gewählt werden. k) Ein Arbeitsauftrag kann eingestellt werden. l) Wird der Haken gesetzt, können Schaltpunkte vermieden werden.
Suche starten	Startet die Suche mit den gewählten Einstellungen. (7)

Hinweis
Die Netzwegsuche verwendet nur Fasern, Spleiße, Kupplungen und Rangierungen ohne Dienst, die keinem Arbeitsauftrag zugeordnet sind!

Auswertung/Ergebnis

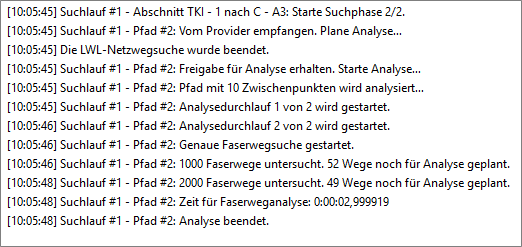

Wurde eine Netzwegsuche gestartet, kann es einige Zeit in Anspruch nehmen, bis ein Pfad gefunden wird. Eventuell wird auch kein Pfad mit den Konfigurationen gefunden. Solange die Suche aktiv ist, bewegt sich die Lupe über dem Button "Suche starten", der nun den Schriftzug "Suche abbrechen" trägt. Die Suche lässt sich durch einen Klick darauf vorzeitig beenden. Während die Suche aktiv ist, können keine Änderungen mehr an den Konfigurationen der Suche vorgenommen werden.

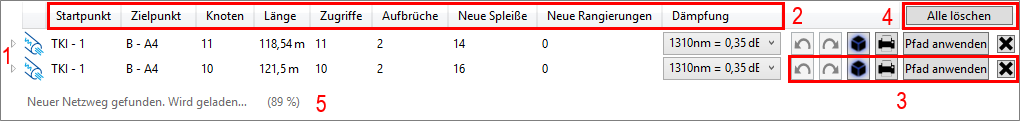

1. Ein gefundener Pfad der Netzwegsuche. Dieser kann durch einen Klick auf den Pfeil geöffnet werden, um ihn weiter anzupassen, auch während die Suche weiterläuft.
2. Eigenschaften und Kennzahlen der gefundenen Pfade:

Startpunkt	Der verwendete Abschluss bzw. die verwendete Muffe im Startpunkt.
Zielpunkt	Der verwendete Abschluss bzw. die verwendete Muffe im Zielpunkt.
Knoten	Die Anzahl der Abschlüsse und Muffen des gefundenen Pfades. Durch Klick auf den Spaltenkopf werden die Pfade nach ihrer Knotenanzahl sortiert.
Länge	Die Länge des gefundenen Pfades. Durch einen Klick auf den Spaltenkopf werden die Pfade nach ihrer Länge sortiert.
Zugriffe	Die Anzahl der Knoten, an denen ein Techniker schalten/spleißen muss. Diese Zahl kann sich ändern, wenn der Pfad angepasst wird.
Aufbrüche	Die Anzahl der Spleiße, die für den neuen Pfad aufgebrochen werden müssen. Diese Zahl kann sich ändern, wenn der Pfad angepasst wird.
Neue Spleiße	Die Anzahl der neuen Spleiße, die für den Pfad erzeugt werden müssen. Diese Zahl kann sich ändern, wenn der Pfad angepasst wird.
Dämpfung	Die berechnete Dämpfung des neuen Pfades je Wellenlänge (LWL)/Frequenz (FM). Diese Zahlen können sich ändern, wenn der Pfad angepasst wird.

3. Durch wird der ausgewählte Pfad in der Grafik hervorgehoben, durch wird der Pfad aus der Anzeige der Netzwegsuche entfernt. Über kann der Pfad angewendet werden, wodurch sich ein neues Fenster zum Anlegen der Netzwege öffnet.
4. Ein Klick auf den Button "Alle löschen" entfernt alle gefundenen Pfade der Netzwegsuche aus der Anzeige.
5. Ein neuer Pfad, dessen Anzeige noch geladen wird.

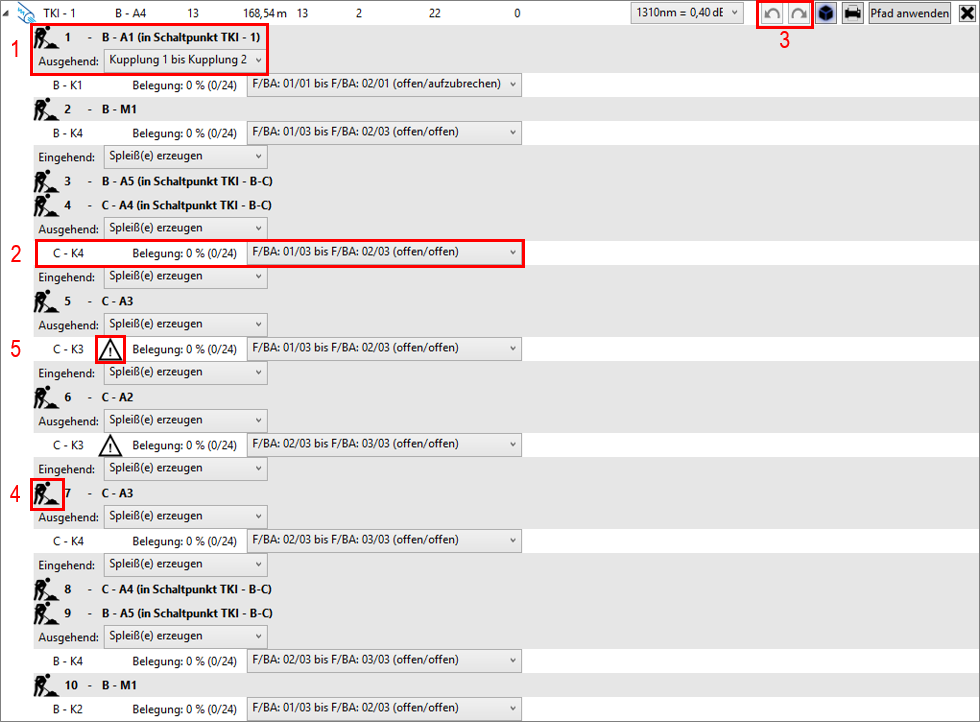

Pfade anpassen

1. Ein Abschluss bzw. eine Muffe des Pfades (Schaltpunkte werden nur im Titel der zugehörigen Abschlüsse/Muffen erwähnt und nicht einzeln aufgeführt). Falls es sich um einen Abschluss handelt, so stehen verwendbare Kupplungs-/Stiftgruppen zur Auswahl, aus denen der Nutzer wählen kann. Dabei bedeutet "Eingehend" bzw. "Ausgehend", dass Fasern/Adern des vorhergehenden bzw. nachfolgenden Kabels auf diese Kupplungen/Stifte aufgelegt werden. Zudem ist in Abschlüssen, die nicht Start- oder Zielpunkt sind, die Option "Spleiße erzeugen" verfügbar, welche Fasern/Adern ohne Kupplungen/Stifte verspleißt. Wird "Spleiße erzeugen" zwischen zwei Abschlüssen gewählt, so wird beim Anwenden des Pfades eine Schaltfaser angelegt.

2. Ein Kabel des Pfades. Die "Belegung" zeigt das Verhältnis der Anzahl beschalteter Fasern/Adern zur Anzahl Fasern/Adern im Kabelabschnitt. Die Auswahlbox beinhaltet alle verwendbaren Faser-/Adergruppen des Kabels, aus denen der Nutzer wählen kann. In Klammern steht die Art der Verbindung der Fasern/Adern der Faser-/Adergruppe im vorhergehenden/nachfolgenden Punkt. Für jede der beiden Verbindungsarten können unabhängig voneinander folgende Fälle eintreten (zur Vereinfachung wird "nächster Punkt" für "vorhergehender Punkt" bzw. "nachfolgender Punkt" verwendet):

offen	Die Faser/Ader ist im nächsten Punkt nicht gespleißt. Die Faser ist im nächsten Punkt mit einer Schaltfaser verspleißt, die nicht weiterverspleißt ist. Die Faser/Ader ist im nächsten Punkt auf eine Kupplung/Stift ohne Rangierung aufgelegt. Die Faser/Ader ist im nächsten Punkt auf eine Kupplung/Stift aufgelegt, die mit einer Kupplung/Stift ohne Faser/Ader rangiert ist.
verspleißt	Die Faser/Ader ist im nächsten Punkt mit einer Faser/Ader des nächsten Kabels verspleißt. Die Faser ist im nächsten Punkt mit einer Schaltfaser verspleißt, die mit einer Faser des nächsten Kabels verspleißt ist.
aufzubrechen	Die Faser/Ader ist im nächsten Punkt mit einer Faser/Ader verspleißt, die nicht im nächsten Kabel liegt. Die Faser ist im nächsten Punkt mit einer Schaltfaser verspleißt, die mit einer Faser verspleißt ist, die nicht im nächsten Kabel liegt.
durchrangiert	Die Faser/Ader ist im nächsten Punkt auf eine Kupplung/Stift aufgelegt, die mit einer Kupplung/Stift rangiert ist, deren aufgelegte Faser/Ader im nächsten Kabel liegt.
umzurangieren	Die Faser/Ader ist im nächsten Punkt auf eine Kupplung/Stift aufgelegt, die mit einer Kupplung/Stift rangiert ist, deren aufgelegte Faser/Ader nicht im nächsten Kabel liegt.

3. Getätigte Änderungen am Netzweg können mit und wiederhergestellt werden.
4. An diesem Knoten muss ein Techniker etwas verändern (Spleiß anlegen, rangieren).
5. Dieses Element (Kabel/Abschluss/Muffe/Schaltpunkt) weist eine Störung auf.

Per Rechtsklick auf ein Kabel/einen Abschluss/eine Muffe öffnet sich ein Kontextmenü. Hier kann das Formular des Elements geöffnet oder das Element in der Netzdarstellung hervorgehoben werden.

Hinweis
Wenn der Nutzer die Auswahl der Kupplungs-/Stift- oder Faser-/Adergruppen ändert, werden die mit ihnen verbundenen Elemente in anderen Kabeln/Knoten automatisch ausgewählt.

Pfad anwenden/Netzweg schalten

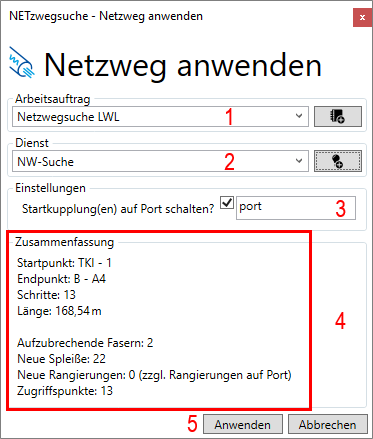

Hat die Netzwegsuche die gewünschten Ergebnisse gebracht, kann mit dem Button der Netzweg geschaltet werden.

1. Ein Arbeitsauftrag muss für die neuen Netzwege gewählt werden. Bei Bedarf kann mit ein neuer Arbeitsauftrag angelegt werden.
2. Ein Dienst muss ausgewählt werden. Bei Bedarf kann mit ein neuer Dienst angelegt werden.
3. Falls der Start- und/oder Zielpunkt der Netzwegsuche ein Abschluss ist und Kupplungen/Stifte verwendet werden, so können dort Rangierungen auf Port angelegt werden. Die Bezeichnung des Ports kann im Texteingabefeld bestimmt werden.
4. Die Zusammenfassung zeigt noch einmal die Informationen zum Netzweg, die auch in der Pfadübersicht angezeigt wurden.
5. Durch einen Klick auf werden dem Arbeitsauftrag Spleiße und Rangierungen der neuen Netzwege zugeordnet. Alle Elemente der Netzwege werden mit dem angegebenen Dienst beschaltet. Daraufhin werden alle Suchergebnisse aus der Anzeige entfernt.
