LWL-Kabelgeometrie prüfen

Der Arbeitsablauf dient der Überprüfung von Kabelgeometrien und der geometrisch, fehlerfreien Zuordnung zu Trassen und Rohren.

Ablauf

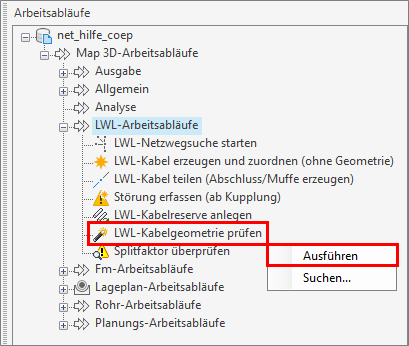

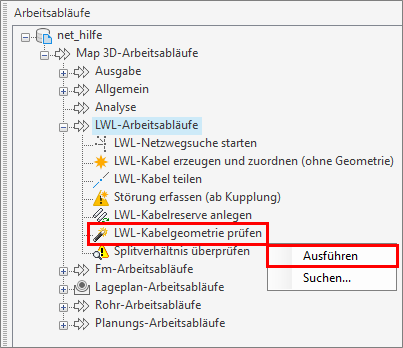

Starten Sie den Arbeitsablauf im Arbeitsablauf-Explorer > LWL-Arbeitsabläufe > LWL-Kabelgeometrie prüfen über einen Doppelklick, aus dem Kontextmenü oder den Button mceclip3.png im rechten unteren Bereich des Arbeitsablauf-Explorers:

Arbeitsablauf_LWL-Kabelgeometrie prüfen_starten.png

Es öffnet sich der Arbeitsablauf zum Prüfen der Kabelgeometrie:

Arbeitsablauf_LWL-Kabelgeometrie prüfen_geöffnet.png

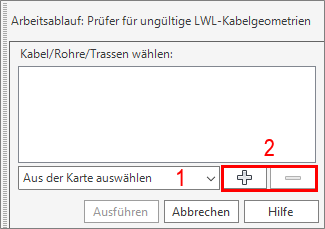

1. Es kann ausgewählt werden, wie die Objektauswahl erfolgen soll.

Arbeitsablauf_LWL-Kabelgeometrie prüfen_Objektauswahl.png

a) Der Arbeitsablauf kann für alle LWL-Kabel im Projekt durchgeführt werden.
b) Der Arbeitsablauf kann für die LWL-Kabel aller Rohre im Projekt durchgeführt werden.
c) Der Arbeitsablauf kann für die LWL-Kabel aller Trassen im Projekt durchgeführt werden.
d) Die Objekte können aus der Karte ausgewählt werden.
e) Die zu überprüfenden LWL-Kabel können vorher nach den gewünschten Kriterien gefiltert werden.
f) Die Rohre der zu überprüfenden LWL-Kabel können vorher nach den gewünschten Kriterien gefiltert werden.
g) Die Trassen der zu überprüfenden LWL-Kabel können vorher nach den gewünschten Kriterien gefiltert werden.

2. Die Einträge können hinzugefügt bzw. entfernt werden.

Die Überprüfung startet über den Button mceclip3.png.

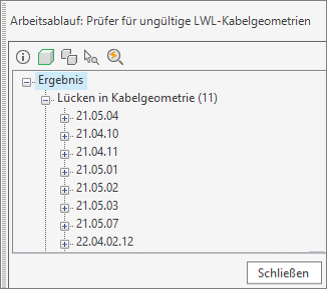

3. Als Ergebnis werden die Kabel mit Name oder FID aufgelistet.

Arbeitsablauf_LWL-Kabelgeometrie prüfen_Ergebnis_engl.png

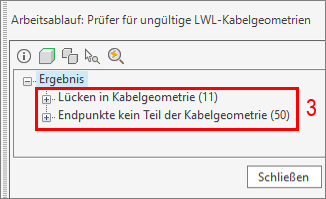

4. Trassen/Rohre, denen das Kabel geometrisch korrekt zugeordnet ist, werden gruppiert. Zwischen den gruppierten Trassen/Rohren liegt der Geometriefehler. Über das Hervorheben kann die Position des Geometriefehlers sichtbar gemacht werden.

Arbeitsablauf_LWL-Kabelgeometrie prüfen_Ergebnis_Kontextmenü.png

5. Innerhalb der Gruppen werden die Trassen/Rohre mit FID (a) oder Name (b) aufgelistet.

Arbeitsablauf_LWL-Kabelgeometrie prüfen_Ergebnis_Objekte in Gruppen.png

Über das Kontextmenü können folgende Funktionen verwendet werden:

Arbeitsablauf_LWL-Kabelgeometrie prüfen_Ergebnis_Kontextmenü_allg.png

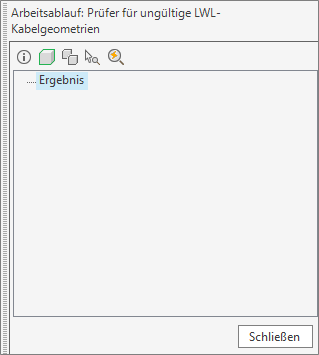

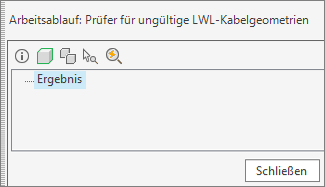

Nach der Korrektur der Fehler und erneutem Durchführen des Arbeitsablaufes, werden keine Kabel mehr als Ergebnis aufgelistet.

Arbeitsablauf_LWL-Kabelgeometrie prüfen_Ergebnis_leer.png
