Fm-Kabel erzeugen und zuordnen (ohne Geometrie)

Kanten wie Kabelabschnitte und Rohre können herkömmlich mit Geometrie dokumentiert werden. Zusätzlich dazu bietet NET die Möglichkeit, diese Netzelemente auch ohne eigene Geometrie zu verwalten. In diesem Fall werden die Elemente dem übergeordneten Objekt, z.B. einer Trasse, zugeordnet.
Der Arbeitsablauf "Kabel erzeugen und zuordnen" unterstützt Sie bei der Erfassung von Kabelabschnitten ohne Geometrie. Im Arbeitsablauf werden in einem Schritt die Kabel erzeugt und der entsprechenden Trasse oder dem Rohr zugeordnet.

Ablauf

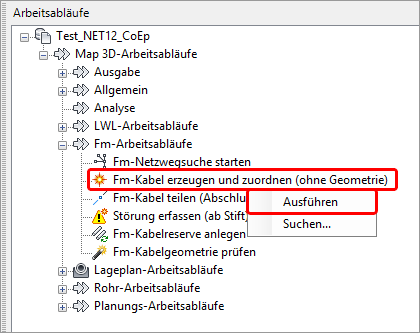

Starten Sie den Arbeitsablauf im Arbeitsablauf-Explorer > Fm-Arbeitsabläufe > Fm-Kabel erzeugen und zuordnen (ohne Geometrie) über einen Doppelklick, aus dem Kontextmenü oder den Button mceclip3.png im rechten unteren Bereich des Arbeitsablauf-Explorers:

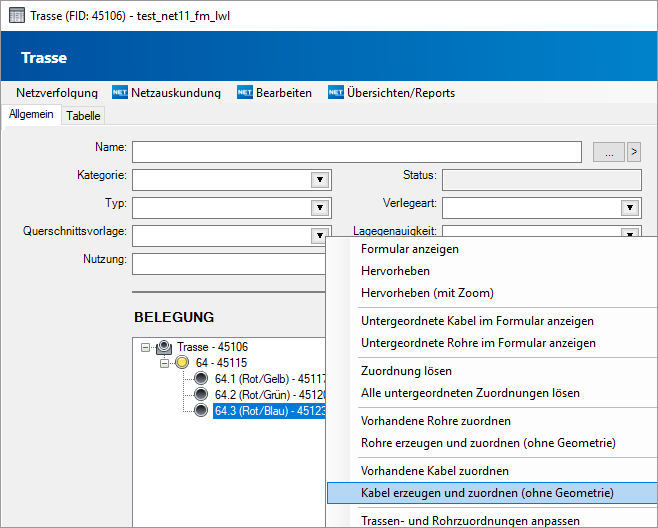

oder im Formular Trasse bzw. Rohr im jeweiligen Kontextmenü


Hinweis
Wurde der Arbeitsablauf im Trassen- oder Rohrformular im Feld "Belegung" aus dem Kontextmenü gestartet, ist die Trasse oder das Rohr automatisch ausgewählt. Dann geht es weiter bei Punkt 6.

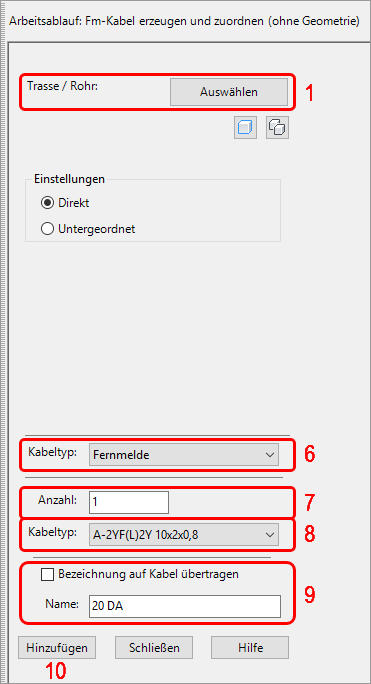

Es öffnet sich der Arbeitsablauf zur Erzeugung von Kabelabschnitten ohne Geometrie.


1. Die Trasse oder das Rohr, dem das neue Kabel zugeordnet werden soll, muss ausgewählt werden. Über den Button mceclip0.png kann eine Trasse oder ein Rohr in der Grafik ausgewählt werden.

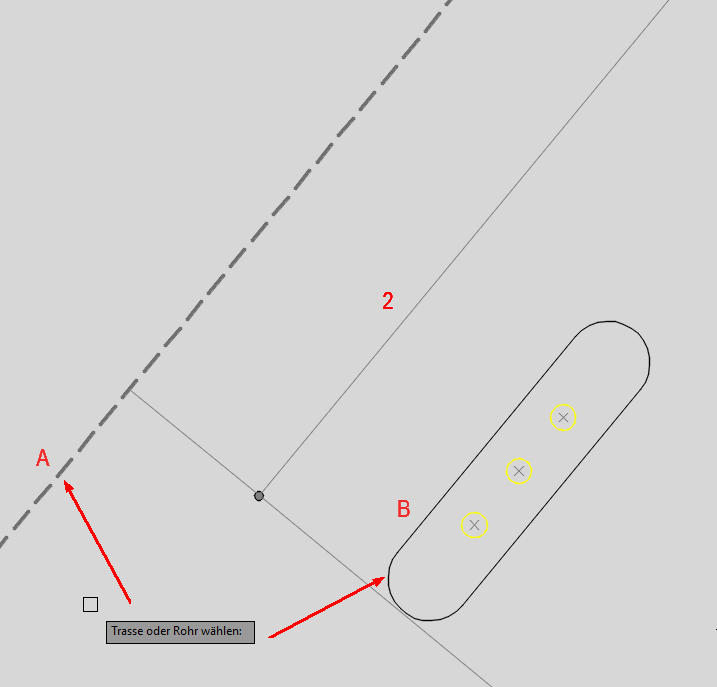

2. Es besteht die Möglichkeit, entweder die Trasse (A) oder ein Rohr (B) aus dem Trassenquerschnitt in der Grafik zu wählen.

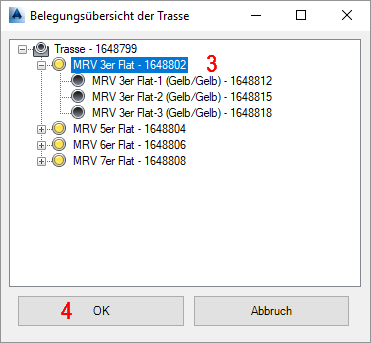

3. Wählt man die Trasse und sind dieser Rohre zugeordnet, öffnet sich die Belegungsübersicht. Hier wird das Element ausgewählt, dem der Kabelabschnitt zugeordnet werden soll. Im Beispiel wird das neue Kabel einem der Mikrorohre im MRV (s. 5c) zugeordnet.


4. Mit mceclip3.png bestätigen Sie Ihre Wahl.

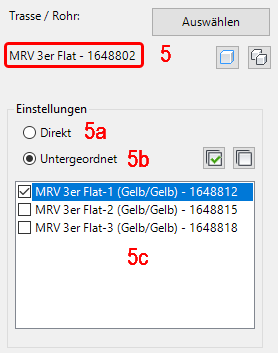

5. Das ausgewählte Kantenelement wird im Formular angezeigt. Über den Button mceclip4.png kann das Element in der Grafik hervorgehoben werden bzw. die Markierung in der Grafik wieder gelöscht werden mceclip5.png.


5a. Es kann gewählt werden, ob das neue Kabel der Trasse/dem Rohr direkt zugeordnet werden soll oder
5b. einem der untergeordneten Elemente.
5c. Soll das Kabel einem der untergeordneten Elemente zugewiesen werden, sind diese im Fenster wählbar.

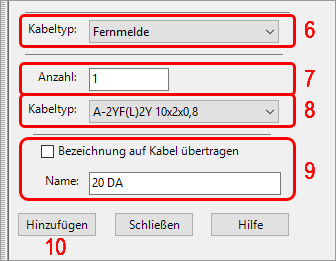

6. Je nach Art des zu erzeugenden Kabels trifft der Nutzer hier seine Auswahl unter LWL-, Koax- oder FM-Kabel. Wurde der Arbeitsablauf im Kontextmenü von Trasse oder Rohr gestartet, muss diese Auswahl zwingend getroffen werden. Wurde der Arbeitsablauf im Arbeitsablauf-Explorer gestartet, ist der Kabeltyp "Fernmelde" voreingestellt.
7. Es können sowohl einzelne Kabel als auch mehrere Kabel eines Typs gleichzeitig erzeugt werden. Die Anzahl bestimmt der Nutzer.
8. Auswahl des Kabeltyps. Es werden alle zur gewählten Kabelart definierten Kabeltypen angezeigt. Für mehr Informationen zum Kabeltyp lesen Sie weiter unter Kabeltyp erzeugen. Wurden zum Kabeltyp die entsprechende Kabelkonfiguration hinterlegt, werden die Adern mit den entsprechenden Nummerierungs- und Farbschemen erzeugt.
9. Hat das übergeordnete Element eine Bezeichnung, kann diese auf das Kabel übertragen werden. Es kann aber auch eine Bezeichnung fest eingetragen werden. Wird eine Bezeichnung eingetragen und es werden mehrere Kabel erzeugt, werden diese nach der Bezeichnung fortlaufend nummeriert.
10. Über den Button mceclip7.png werden die Kabelabschnitte nach den Vorgaben des Nutzers erzeugt.

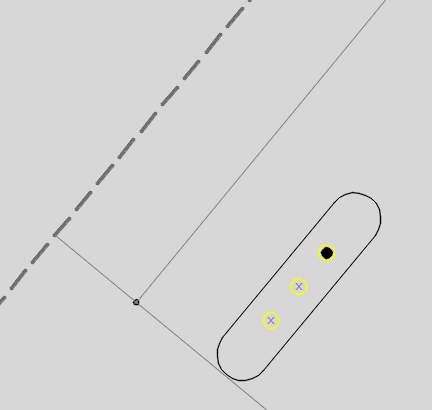

Das neu erzeugte und zugeordnete Kabel erscheint sofort im Trassenquerschnitt.
