Spleißübersicht

Bei den Spleißübersichten handelt sich um tabellarische Übersichten, welche sowohl in gruppierter als auch detaillierter Form angezeigt werden können.

Die Spleißübersichten können in der Muffe oder dem Abschluss im Menü "Übersichten/Reports" gestartet werden.

Gruppierte Spleißübersicht

Abschluss Muffe
mceclip0.png mceclip1.png


Es öffnet sich folgende Übersicht:

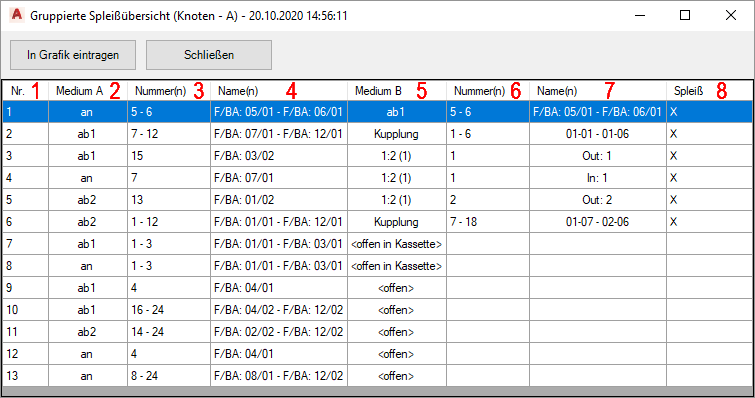

Beispiel: LWL-Abschluss

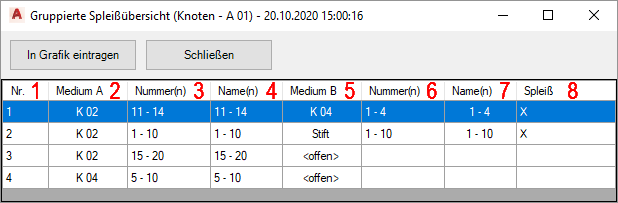

Beispiel: FM-Abschluss


1. Anzeige der laufenden Nummer in der Übersicht.
2. Name des Mediums A
3. Nummern der Elemente des Mediums A, die verspleißt wurden.
4. Namen der Elemente des Mediums A, die verspleißt wurden.
5. Name des Mediums B
6. Nummern der Elemente des Mediums B, die mit den Elementen des Mediums A verspleißt wurden.
7. Namen der Elemente des Mediums B, die mit den Elementen des Mediums A verspleißt wurden.
8. Angabe, ob es sich um einen Spleiß handelt.

Mit mceclip0.png kann man die Spleißgrafik in der Grafik erzeugen. Mit mceclip1.png wird die Übersicht geschlossen.

Detaillierte Spleißübersicht

Abschluss Muffe
mceclip2.png mceclip3.png


Es öffnet sich folgende Übersicht:

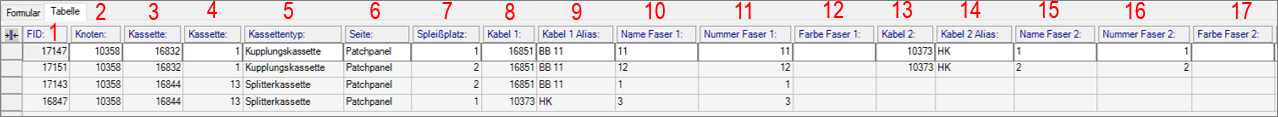

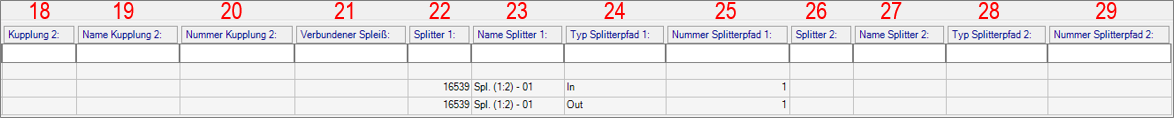

Beispiel: LWL-Abschluss


1. Die Nummer der Kassette, in welcher gespleißt wurde, wird angezeigt.
2. Der Typ der Kassette wird angezeigt.
3. Die Seite, in der die Kassette eingebaut ist, wird angezeigt.
4. Die Nummer des Spleißplatzes, auf dem der Spleiß liegt, wird angezeigt.
5. Der Name des ersten Kabelabschnittes wird angezeigt.
6. Der Name der verspleißten Faser des ersten Kabelabschnittes wird angezeigt.
7. Die Nummer der verspleißten Faser des ersten Kabelabschnittes wird angezeigt.
8. Die Farbe der verspleißten Faser des ersten Kabelabschnittes wird angezeigt.
9. Der Name des zweiten Kabelabschnittes wird angezeigt.
10. Der Name der verspleißten Faser des zweiten Kabelabschnittes wird angezeigt.
11. Die Nummer der verspleißten Faser des ersten Kabelabschnittes wird angezeigt.
12. Die Farbe der verspleißten Faser des ersten Kabelabschnittes wird angezeigt.
13. Der Name der Kupplung, mit der die Faser verspleißt wurde, wird angezeigt.
14. Die Nummer der Kupplung, mit der die Faser verspleißt wurde, wird angezeigt.
15. Der Name des Splitters, mit dem die Faser verspleißt wurde, wird angezeigt.
16. Der Typ des Splitterpfades wird angezeigt.
17. Die Nummer des Splitterpfades, mit der die Faser verspleißt wurde, wird angezeigt.
...
Weitere Spalten können bei Bedarf ein- und ausgeblendet werden.

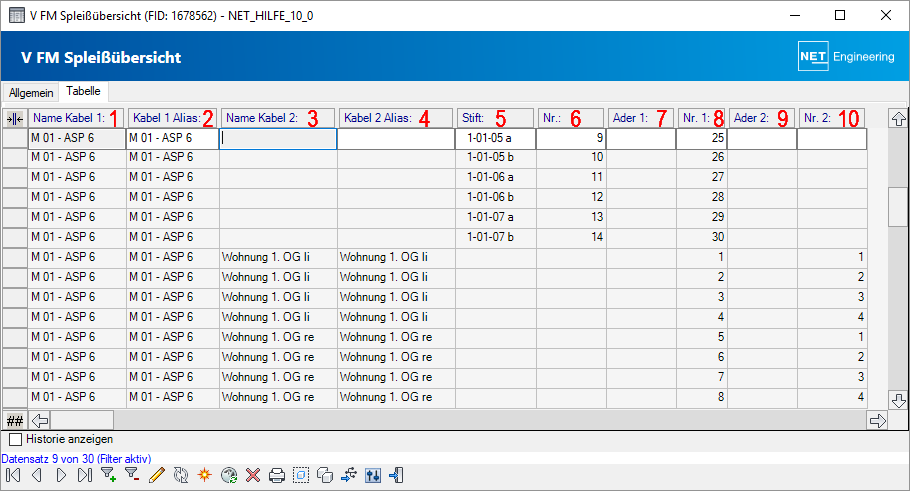

Beispiel: FM-Abschluss


1. Der Name des ersten Kabelabschnittes wird angezeigt.
2. Der Alias des ersten Kabelabschnittes wird angezeigt.
3. Der Name des zweiten Kabelabschnittes wird angezeigt.
4. Der Alias des zweiten Kabelabschnittes wird angezeigt.
5. Der Name des Stiftes, mit dem die Ader verspleißt wurde, wird angezeigt.
6. Die Nummer des Stiftes, mit dem die Ader verspleißt wurde, wird angezeigt.
7. Der Name der verspleißten Ader des ersten Kabelabschnittes wird angezeigt.
8. Die Nummer der verspleißten Ader des ersten Kabelabschnittes wird angezeigt.
9. Der Name der verspleißten Ader des zweiten Kabelabschnittes wird angezeigt.
10. Die Nummer der verspleißten Ader des ersten Kabelabschnittes wird angezeigt.
