Faser

Registerkarten

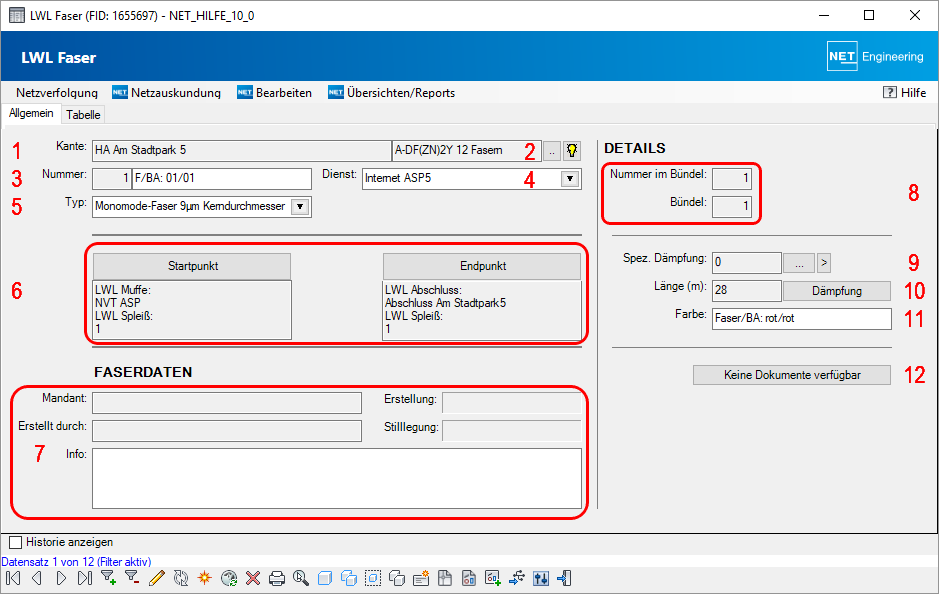

Auf der Startregisterkarte "Allgemein" werden allgemeine Angaben zur Faser wie Name/Nummer, Fasertyp, -länge und -farbe geführt.


Attribut Beschreibung
Kante Der Name des Kabelabschnittes, zu dem die Faser gehört, wird angezeigt. (1)
Kabeltyp Der Kabeltyp des Kabelabschnittes, zu dem die Faser gehört, wird angezeigt. Über den Button mceclip2.png öffnet sich das Detailformular des zugehörigen Kabelabschnittes. Über den Button mceclip1.png wird der Kabelabschnitt in der Grafik hervorgehoben. (2)
Nr./Name Das erste Feld zeigt die Nummer der Faser an. Im zweiten Feld ist der Name der Faser, welcher laut Bezeichnungsschema festgelegt wurde, sichtbar. (3)
Dienst Der Dienst, mit dem die Faser beschaltet wurde, wird angezeigt bzw. kann über mceclip7.png aus einer Auswahlliste gewählt werden. Über einen Doppelklick in das Listenfeld öffnet sich das Detailformular zur Verwaltung der Dienste. (4)
Typ Es wird der Fasertyp angezeigt, welcher der Faser zugeordnet wurde bzw. kann dieser über mceclip7.png aus einer Auswahlliste gewählt werden. Über einen Doppelklick in das Listenfeld öffnet sich das Detailformular zur Verwaltung der Fasertypen. (5)
Startknoten
Endknoten
Der Knoten (Spleiß), in dem die Faser startet (Startknoten) bzw. endet (Endknoten), wird angezeigt und durch Featureklasse sowie Name des Knotens, in dem der Spleiß liegt, beschrieben. Zusätzlich wird der Spleißplatz angegeben, auf dem der Spleiß in der jeweiligen Kassette liegt. (6)
Faserdaten Daten, die im Kantenformular zur Faser geführt werden, werden hier angezeigt. Informationen zur Faser können hinterlegt werden. (7)
Details Die Nummer der Faser innerhalb des Bündels wird angezeigt. Die Nummer des Bündels wird angezeigt. (8)

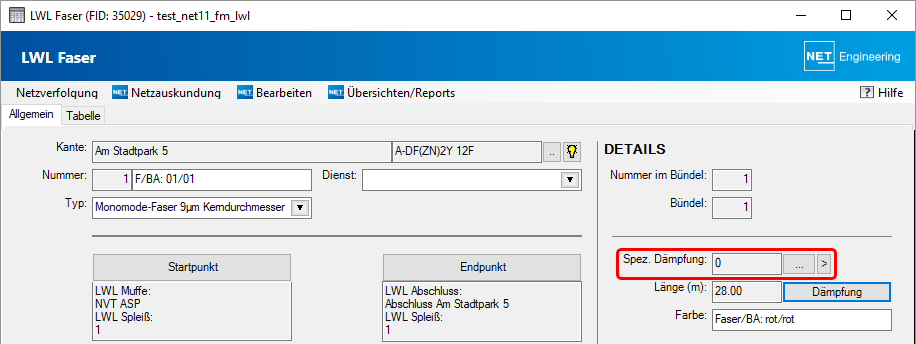

Dämpfung Eine spezielle Dämpfung zur Faser wird angezeigt bzw. kann hinterlegt werden. (9)
Länge Die Länge der Faser wird dargestellt. Wurde im Kanten-Formular keine Nutzerlänge eingetragen, wird die im CAD ermittelte Länge angezeigt. War eine Nutzerlänge bekannt und diese im Kanten-Formular eingetragen, so wird diese Länge als Faserlänge angezeigt. (10)
Der Button mceclip1.png öffnet folgendes Informationsfenster:
Es wird die Faserlänge und die berechnete Dämpfung aufgelistet. Die Dämpfung kann je nach Wellenlänge unterschiedlich groß sein.
Farbe Es wird die Farbe entsprechend dem Farbschema, hier zuerst die Farbe der Faser und dann die Farbe der Bündelader, angegeben. (11)
Dokumente Es wird angezeigt, ob Dokumente am Formular angehängt wurden. (12)


Menüeinträge

Über die "Netzauskundung" lässt sich eine Verbindungsübersicht anzeigen.


Über das Menü "Bearbeiten" kann man verschiedene Arbeitsabläufe starten.


1. Die Nummern der Fasern des Kabelabschnittes können geändert werden.
2. Die Bezeichnungen der Fasern des Kabelabschnittes können geändert werden.
3. Es wird die Faserlänge und die berechnete Dämpfung aufgelistet. Die Dämpfung kann je nach Wellenlänge unterschiedlich groß sein.
4. Ein Dienst kann ausgehend von der Faser auf den Netzweg übertragen werden.
5. Ein Dienst kann ausgehend von den Fasern im Filter auf die entsprechenden Netzwege übertragen werden.
6. Ein Dienst kann ausgehend von der Faser vom Netzweg entfernt werden.
7. Ein Dienst kann ausgehend von den Fasern im Filter von den entsprechenden Netzwege entfernt werden.

Über das Menü "Übersichten/Reports" kann der LWL-Verbindungsplan geöffnet, die Gesamtlänge der gefilterten Fasern berechnet, die Endenübersicht und die Formulare der erzeugten Label geöffnet werden.


Das Ergebnis zeigt sowohl die Gesamt-CAD-Länge als auch die Gesamt-Nutzer-Länge.


Faserdaten

Das Detailformular Faserdaten wird geöffnet im Detailformular Faser unter Details:


oder im Fasertyp unter wellenlängenbezogene Daten:

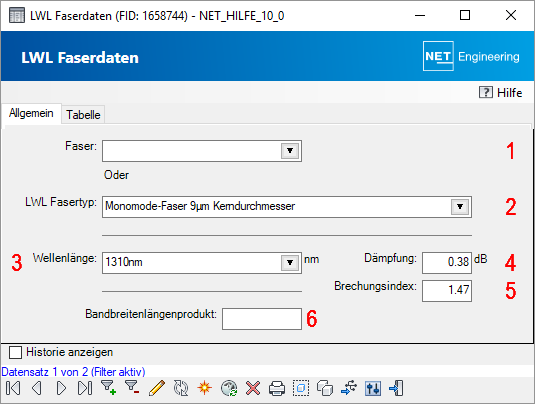

Auf der Startregisterkarte "Allgemein" werden für einen Fasertyp die Informationen wie Wellenlänge, Dämpfung, Brechungsindex und Bandbreitenlängenprodukt geführt.


1. Die FID der Faser wird angezeigt, zu der die Faserdaten definiert werden sollen.
2. Es wird der Fasertyp, zu dem die Faserdaten erfasst werden sollen, angezeigt bzw. er kann über mceclip7.png aus einer Auswahlliste gewählt werden. Mit einem Doppelklick in das Listenfeld öffnet sich das Detailformular zur Verwaltung der Fasertypen.
3. Es wird die Wellenlänge angezeigt bzw. kann über mceclip7.png aus einer Auswahlliste gewählt werden. Mit einem Doppelklick in das Listenfeld öffnet sich das Detailformular zur Verwaltung der Wellenlänge.
4. Eingabe des Dämpfungswertes.
5. Eingabe des Brechungsindex.
6. Eingabe des Bandbreitenlängenproduktes.
