Rohrabschluss

Der Rohrabschluss definiert die Einführung eines Rohres in ein Gebäude oder einen Schacht. Das Formular öffnet sich im Fachschalen-Explorer > Rohr > Rohrabschluss.
Das Erzeugen von Rohrabschlüssen erfolgt über den Arbeitsablauf Rohrabschluss erzeugen.

Registerkarten

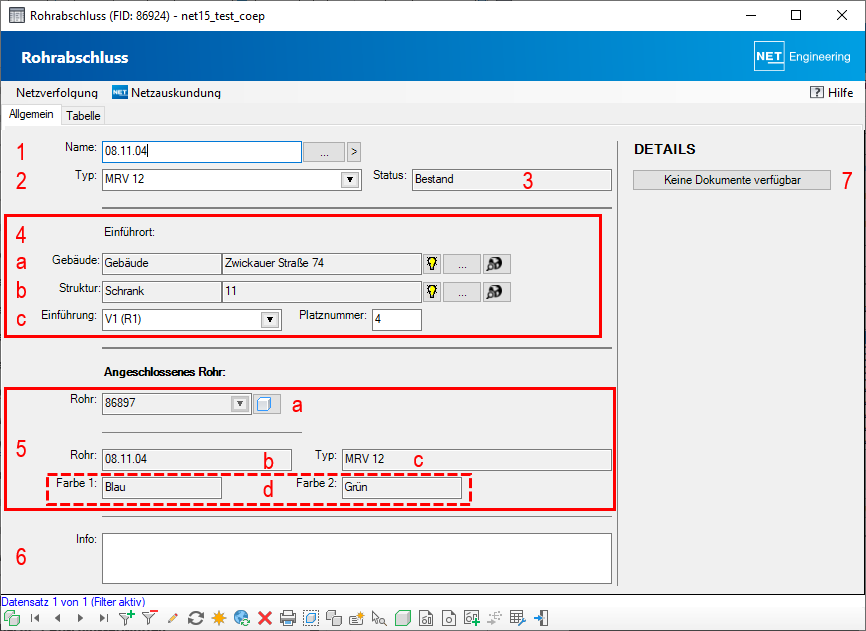

Auf der Startregisterkarte "Allgemein" findet der Nutzer alle Angaben zum Rohrabschluss, Angaben zum angeschlossenen Rohr sowie Informationen darüber, in welchem Gebäude bzw. welchem Schacht sich der Rohrabschluss befindet.


Name Für den Rohrabschluss kann ein Name vergeben werden. Mit Klick auf  mceclip2.png öffnet sich das Knotenformular zum Rohrabschluss im aktuellen Datensatz. Der Button mceclip3.png öffnet die Knotenformulare zu allen gefilterten Rohrabschlüssen. (1)
Typ Der Typ des Rohrabschlusses wird angezeigt. Über einen Doppelklick in das Listenfeld öffnet sich das Detailformular zur Verwaltung der verschiedenen Rohrabschlusstypen. (2)
Status Der Status, welcher dem Rohrabschluss im Knotenformular zugewiesen wurde, wird angezeigt. (3)
Einführort Unter Einführort wird je nachdem, wo sich der Rohrabschluss befindet, der übergeordnete Knoten - Schacht bzw. Schrank - oder das Gebäude angezeigt. (4)
angeschlossenes Rohr Hier finden sich die allgemeinen Angaben zum Rohr, welches am Rohrabschluss endet. (5)
Informationen Informationen zum Rohrabschluss können eingegeben werden. (6)
Dokumente Es wird angezeigt, ob Dokumente am Formular angehängt wurden. (7)


Menüeinträge

Über die "Netzauskundung" lässt sich eine Verbindungsübersicht anzeigen.
