Kabeltyp

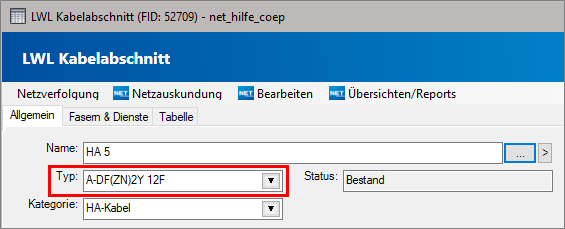

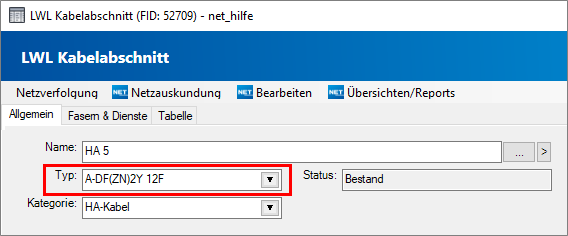

In NET Engineering hat der Nutzer die Möglichkeit, Kabeltypen selbst zu definieren. Das Formular öffnet sich über einen Doppelklick in das Feld Kabeltyp im Formular LWL-Kabelabschnitt oder im Fachschalen-Explorer > LWL-Netz > LWL-Kabelabschnitt > LWL-Kabeltyp.

Registerkarten

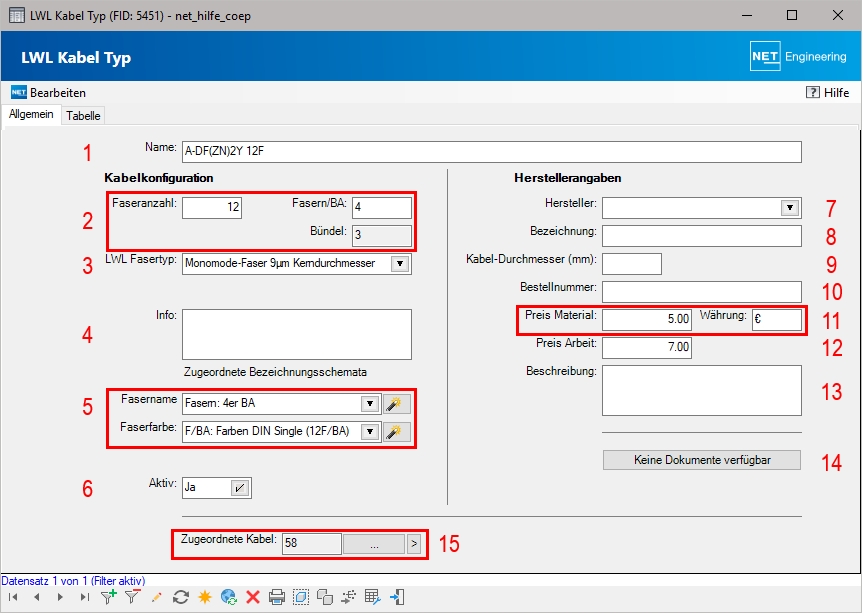

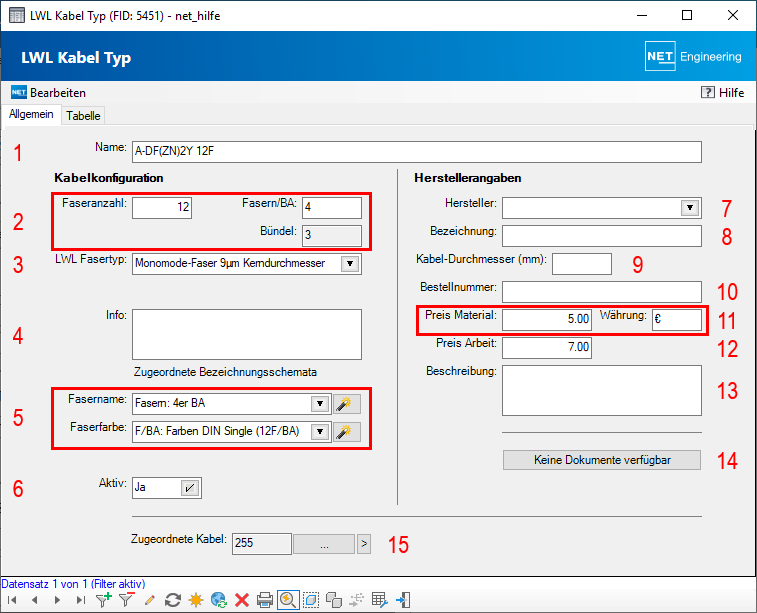

Attribut	Beschreibung
Name	Geben Sie hier den Namen des Kabeltypes ein. (1)
Faseranzahl	Die Gesamtanzahl der Fasern im Kabel und die Anzahl der Fasern pro Bündelader können eingegeben werden. Die Anzahl der Bündel wird daraus berechnet und angezeigt. (2)
Fasertyp	Der dem Kabeltyp zugeordnete Fasertyp wird angezeigt bzw. kann über aus einer Auswahlliste gewählt werden. Über einen Doppelklick in das Listenfeld öffnet sich das Detailformular zur Verwaltung der Fasertypen. (3)
Info	Informationen zum Kabeltyp können eingegeben werden. (4)
Fasername Faserfarbe	Das Bezeichnungsschema für die Fasernamen kann aus einer Auswahlliste gewählt werden. Über einen Doppelklick in das Listenfeld öffnet sich das Detailformular zur Verwaltung der Bezeichnungsschemen. Das Farbschema für Fasern kann aus einer Auswahlliste gewählt werden. Über einen Doppelklick in das Listenfeld öffnet sich das Detailformular zur Verwaltung der Farbschemen. Mit dem Button kann der Editor für Bezeichnungsschemen geöffnet werden. (5)
aktiv	Nur aktiv geschaltete Typen können im Detailformular LWL-Kabel aus der Auswahlliste gewählt werden. (6)
Herstellerangaben
Hersteller	Auswahl des Herstellers aus einer Auswahlliste. (7)
Bezeichnung	Die Angabe einer Bezeichnung ist möglich. (8)
Kabel-Durchmesser	Der Durchmesser des Kabels [mm] kann angegeben werden. (9)
Bestellnummer	Angabe der Bestellnummer. (10)
Preis Material	Angabe des Preises und der Währung für das Material. (11)
Preis Arbeit	Angabe des Preises für die Arbeitsleistung. (12)
Beschreibung	Hier kann die Beschreibung des Types angegeben werden. (13)
Dokumente	Es wird angezeigt, ob Dokumente am Formular angehängt wurden. (14)
zugeordnete Kabel	Die Anzahl der LWL-Kabel, denen dieser Typ zugewiesen ist, wird angezeigt. Mit Klick auf werden alle LWL-Kabel aufgelistet, welche den aktuellen Typ verwenden. Der Button zeigt alle LWL-Kabel, denen ein Typ im Filter zugewiesen wurde. (14)

Hinweis
Wurden die Felder 2 und 5 ausgefüllt, werden mit der Auswahl des Kabeltyps im Detailformular Kabelabschnitt die Fasern automatisch entsprechend der vorgegebenen Schemen erzeugt.

Menüeinträge

Über das Menü "Bearbeiten" kann man Kabelabschnitte zum jeweiligen Kabeltyp anpassen.

Wurden Änderungen am Kabeltyp vorgenommen, können alle Kabelabschnitte, denen dieser Kabeltyp zugeordnet ist, angepasst werden.
