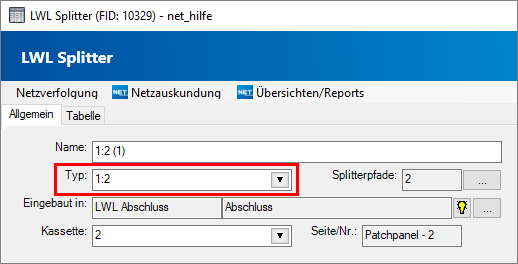

In NET Engineering hat der Nutzer die Möglichkeit, Splittertypen selbst zu definieren. Das Formular öffnet sich über einen Doppelklick in das Feld Typ im Formular LWL-Splitter oder im Fachschalen-Explorer > LWL-Netz > LWL-Splitter > LWL- Splittertyp.

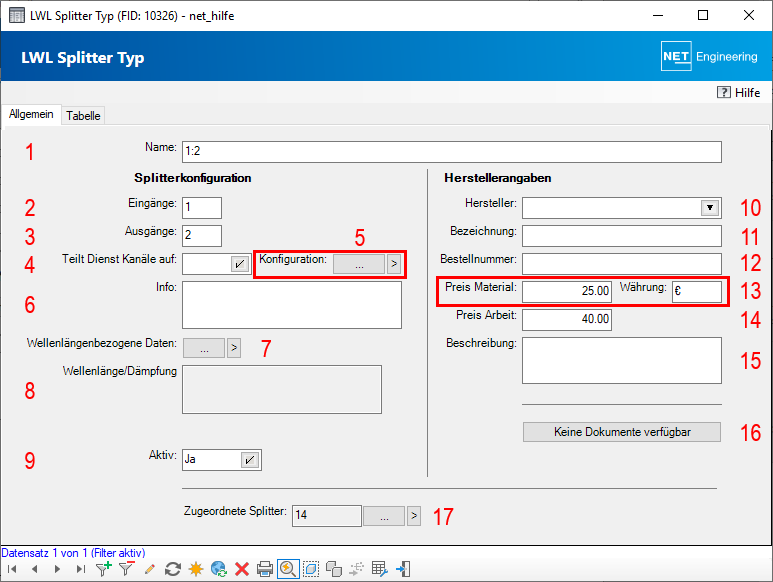

Registerkarten
| Attribut | Beschreibung |
| Name | Geben Sie hier den Namen des Splittertypes ein. (1) |
| Eingänge | Anzahl der Splittereingänge kann eingegeben. (2) |
| Ausgänge | Anzahl der Splitterausgänge kann eingegeben. (3) |
| teilt Dienste Kanäle auf | Es kann festgelegt werden, ob der Splittertyp untergeordnete Dienste aufteilen soll. (4) |
| Konfiguration | Die Konfiguration von Splittertyp zu Diensttyp sowie die Zuordnung der Splitterausgänge zu den Dienstkanälen kann erstellt werden. (5) |
| Info | Informationen zum Splittertyp können eingegeben werden. (6) |
| wellenlängenbezogene Daten | Öffnet ein Formular mit wellenlängenbezogene Daten zum Splittertyp. Für weitere Informationen lesen Sie weiter unter Splitterdaten. (7) |
| Wellenlänge/Dämpfung | Die Wellenlänge und die Dämpfung, welche zu den Splitterdaten erfasst wurden, werden hier angezeigt. (8) |
| aktiv | Nur aktiv geschaltete Typen können im Detailformular LWL-Splitter aus der Auswahlliste gewählt werden. (9) |
| Herstellerangaben | |
| Hersteller | Auswahl des Herstellers aus einer Auswahlliste. (10) |
| Bezeichnung | Die Angabe einer Bezeichnung ist möglich. (11) |
| Bestellnummer | Angabe der Bestellnummer. (12) |
| Preis Material | Angabe des Preises und der Währung für das Material. (13) |
| Preis Arbeit | Angabe des Preises für die Arbeitsleistung. (14) |
| Beschreibung | Hier kann die Beschreibung des Types angegeben werden. (15) |
| Dokumente | Es wird angezeigt, ob Dokumente am Formular angehängt wurden. (16) |
| zugeordnete Splitter | Die Anzahl der Splitter, denen dieser Typ zugewiesen ist, wird angezeigt. Mit Klick auf  werden alle Splitter aufgelistet, welche den aktuellen Typ verwenden. Der Button  zeigt alle Splitter, denen ein Typ im Filter zugewiesen wurde. (17) |
teilt Dienste Kanäle auf (4)
In diesem Feld kann JA oder NEIN gewählt werden. Bleibt das Feld leer, so wirkt dies wie ein NEIN.

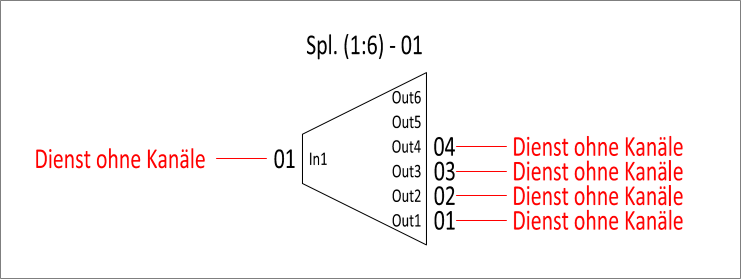

Bedeutung NEIN oder leer:
Der Dienst, der am Splitter-IN ankommt, wird auf alle OUTs und dort anliegende Verbindungen übertragen.

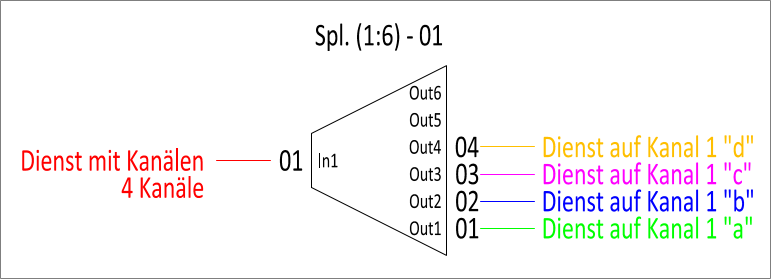

Bedeutung JA:
Die Dienste, die den Kanälen zugeordnet sind, werden auf die Splitter-OUT und damit verbundene Objekte übertragen, denen die Kanäle in der Konfiguration zugewiesen wurden.

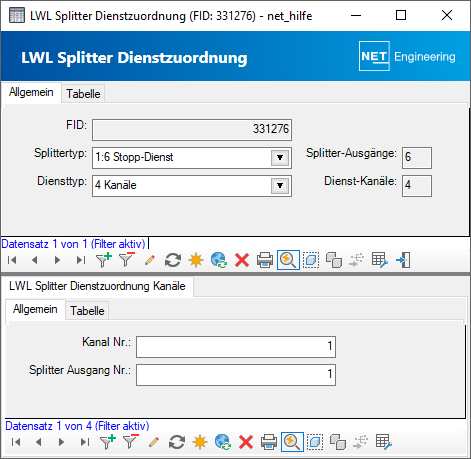

Konfiguration: Zuordnung der Splitterausgänge zu den Dienstkanälen (5)
Im Splittertyp auf JA und dort die Konfiguration öffnen
Jedem Kanal, der im Diensttyp erzeugt wurde, muss ein Splitter-OUT zugewiesen werden. Jeder Splitter-OUT benötigt einen Kanal.

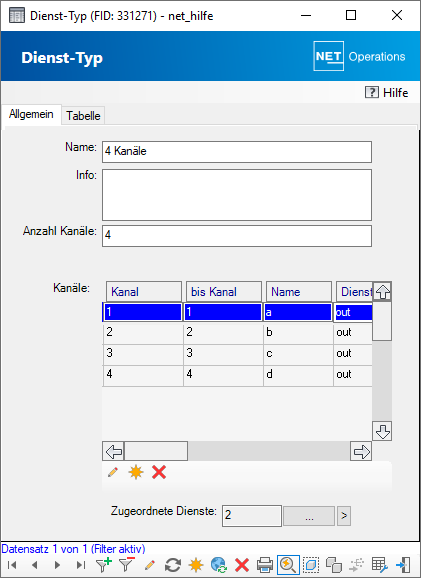

Diensttyp mit Kanälen

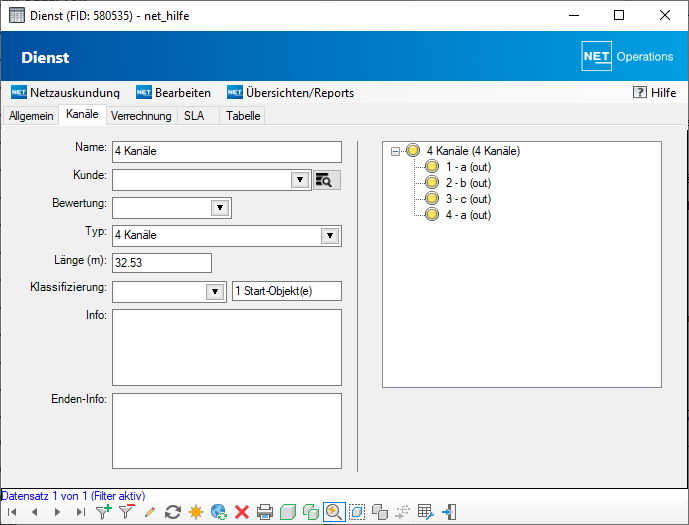

Dienst mit untergeordneten Kanälen/Diensten
