Zur Visualisierung der erzeugten Spleiße kann die Spleißgrafik in der Grafik erzeugt werden.
Die Spleißgrafik wird im Menü "Übersichten/Reports" in den Detailformularen von Abschluss und Muffe geöffnet:
| Abschluss | Muffe |
 |
 |

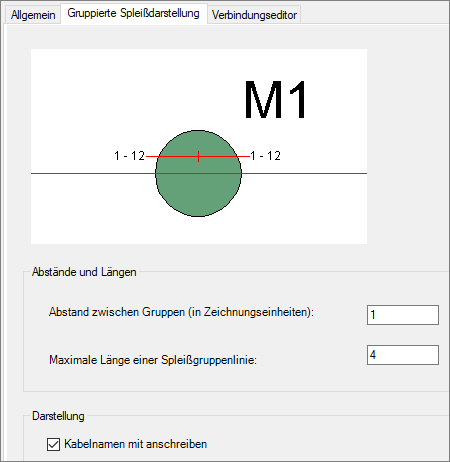

Die Länge und Abstände der Linien wird in den NET-Optionen jeweils für LWL und FM definiert. Mit diesen Maßen werden die Linien der Spleißgrafik erzeugt. Diese können jedoch anschließend in ihrer Geometrie angepasst werden, wenn sie ausgecheckt und bearbeitet werden.
Die gruppierte Darstellung der Spleiße erfolgt im gewählten Grafikfenster mit Hilfe der LWL-Spleißgrafik. Diese Darstellung ist abhängig von der Stilisierung der Layer im Darstellungsmodell. Dort kann die Farbe der Linien und die Größe der Labeltexte festgelegt werden.

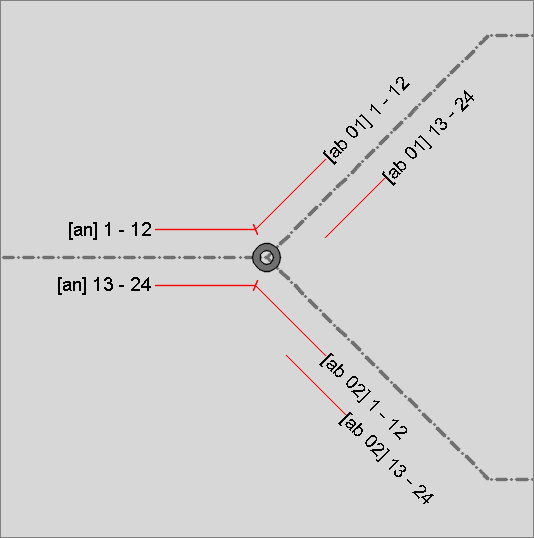

Muffe
Die Spleißgrafik an Muffen (LWL/FM) zeigt Spleiße und offene Faser-/Aderenden.
 |
Spleiße |
 |
offene Faser-/Aderenden |

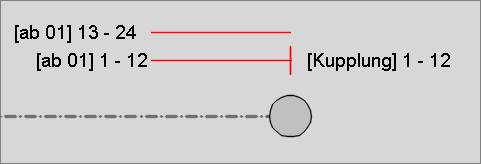

LWL-Abschluss

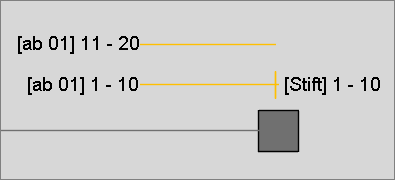

FM-Abschluss
 |
offenes Faserende/Faserende in Kassette |
 |
Faser auf Kupplung |
 |
offenes Aderende |
 |
Ader auf Stift |
Die Stilisierung der Linien erfolgt im Layer der "Spleißgrafik Linie" (LWL/FM), die der Texte im Layer der "Spleißgrafik Label" (LWL/FM).
Die Symbolik der Linien (Spleiße/Kupplungen/Stifte) kann nicht prinzipiell geändert werden, sondern nur nachträglich über die Geometrie.
Label beinhalten die Faser-/Adernummern und, wenn in den NET-Optionen festgelegt, den Kabelnamen in eckigen Klammern [...].
