Verbindungen auf Faser-/Aderebene werden mit dem jeweiligen Verbindungseditor erzeugt. Dafür gibt es den LWL-Verbindungseditor und den FM-Verbindungseditor.
LWL-Verbindungseditor
Der LWL-Verbindungseditor ermöglicht es, unterschiedlichste Verbindungen innerhalb eines Knotens oder zwischen zwei Knoten zu erzeugen.
Verbindungen

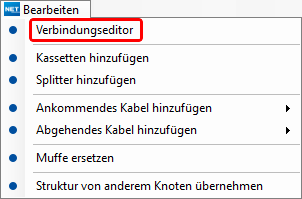

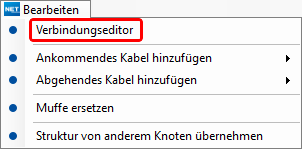

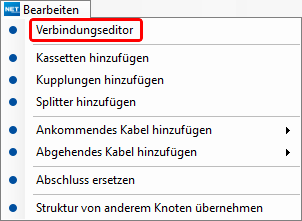

Sollen Verbindungen innerhalb eines Knotens erzeugt werden, kann der LWL-Verbindungseditor innerhalb des Formulars der jeweiligen Muffe oder des Abschlusses gestartet werden.
| LWL-Abschluss | LWL-Muffe |
Darüber hinaus kann der Verbindungseditor im Schaltpunkt oder auf der Registerkarte NET in der Gruppe Arbeitsauftrag gestartet werden.
| Schaltpunkt | Arbeitsauftrag |

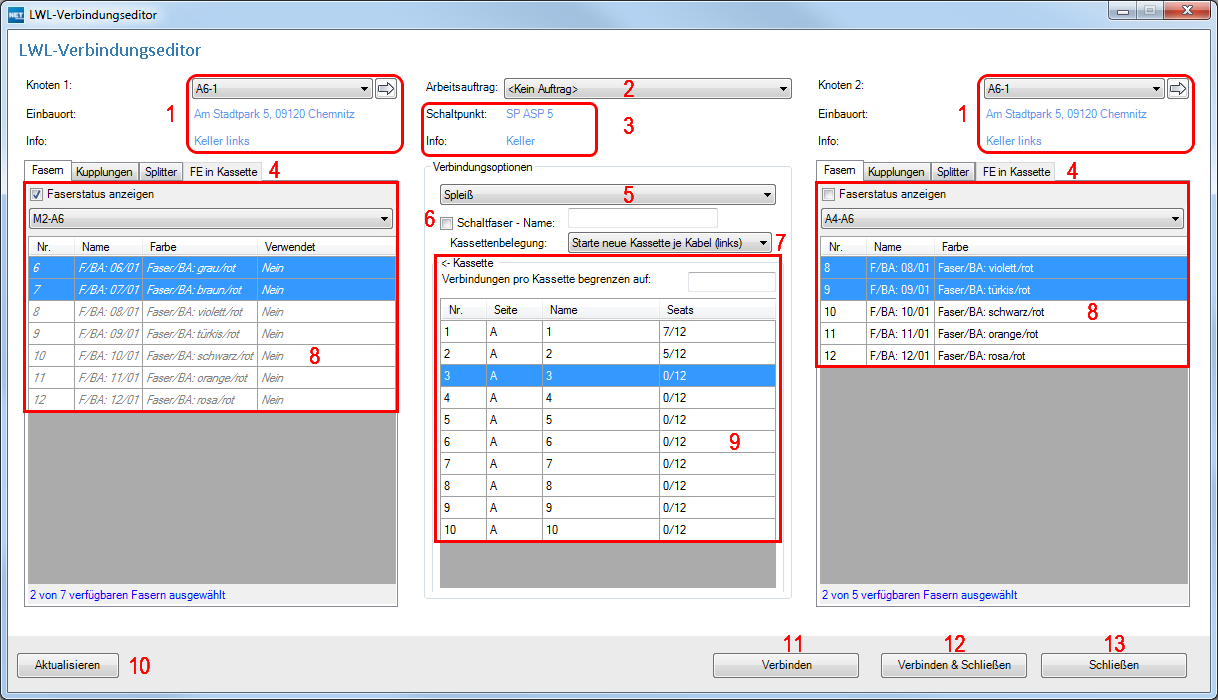

Verbindungseditor
1. Wurde der LWL-Verbindungseditor von einer Muffe oder einem Abschluss gestartet, wird bei Knoten 1 und 2 der Name der Muffe oder des Abschlusses sowie der Einbauort und das Info-Feld angezeigt. Wurde der LWL-Verbindungseditor aus dem Arbeitsauftrag gestartet, können bei Knoten 1 und 2 die Knoten - mit Klick auf entweder aus der Datenbank oder aus der Grafik - gewählt werden.
2. Der aktuelle Arbeitsauftrag wird angezeigt - unabhängig davon, wo der LWL-Verbindungseditor gestartet wurde.
3. Ist der Knoten einem Schaltpunkt zugeordnet, wird hier der Einbauort und das Info-Feld angezeigt.
4. Das Element, welches gespleißt bzw. rangiert werden soll, kann über die Registerkarten gewählt werden.
5. Die Verbindungsoptionen werden angezeigt und können je nach Option editiert werden oder sind fest eingestellt.
6. Zusätzlich zur Verbindungsoption, kann festgelegt werden, ob die Verbindung über eine Schaltfaser erfolgen soll oder nicht.
7. Es kann festgelegt werden, ob mit jedem neuen Kabel auf der linken bzw. rechten Seite eine neue Kassette verwendet werden soll.
8. Die verfügbaren Elemente der einzelnen Objekte werden angezeigt, z. Bsp. freie Fasern, Kupplungen oder Splitterpfade. Es kann gewählt werden, ob der Faserstatus angezeigt werden soll. So wird sichtbar, ob Fasern im Netzweg verwendet wurden.
9. Es erfolgt die Auswahl der Kassetten, in denen die Verbindungen abgelegt werden sollen. Sollen mehr Verbindungen erzeugt werden als Spleißplätze in einer Kassette vorhanden sind, muss eine ausreichende Anzahl von Kassetten markiert werden. Darüber hinaus kann die Anzahl der Verbindungen, welche in der Kassette abgelegt werden sollen, abweichend von der durch den Kassettentyp vorgesehenen Anzahl, eingegeben werden.
10. Wurden Änderungen an den Bauteilen vorgenommen, kann die Ansicht über diesen Button aktualisiert werden.
11. Wurden alle Einstellungen getroffen und die Elemente ausgewählt, werden die Spleiße bzw. Rangierungen mit erzeugt. Der Verbindungseditor bleibt geöffnet.
12. Wurden alle Einstellungen getroffen und die Elemente ausgewählt, werden die Spleiße bzw. Rangierungen mit erzeugt. Der Verbindungseditor wird geschlossen.
13. Mit dem Button wird der Verbindungseditor geschlossen. Es werden keine Spleiße bzw. Rangierungen erzeugt.
Es gibt folgende Möglichkeiten, die einzelnen Elemente mit einander zu verbinden:
- Faser - Faser
- Faser - Schaltfaser - Faser
- Faser - Kupplung
- Steckerdirektmontage
- Faser - Schaltfaser - Kupplung
- Kupplung - Kupplung (Rangierung)
- Kupplung - Technikport
- Faser - Splitterpfad
- Faser - Schaltfaser - Splitterpfad
Hinweis
Verbindungen, die mit ausgewähltem Arbeitsauftrag erzeugt wurden, werden erst wirksam, wenn der Arbeitsauftrag aktiviert wurde. War kein Arbeitsauftrag gewählt, werden die Verbindungen sofort aktiviert.

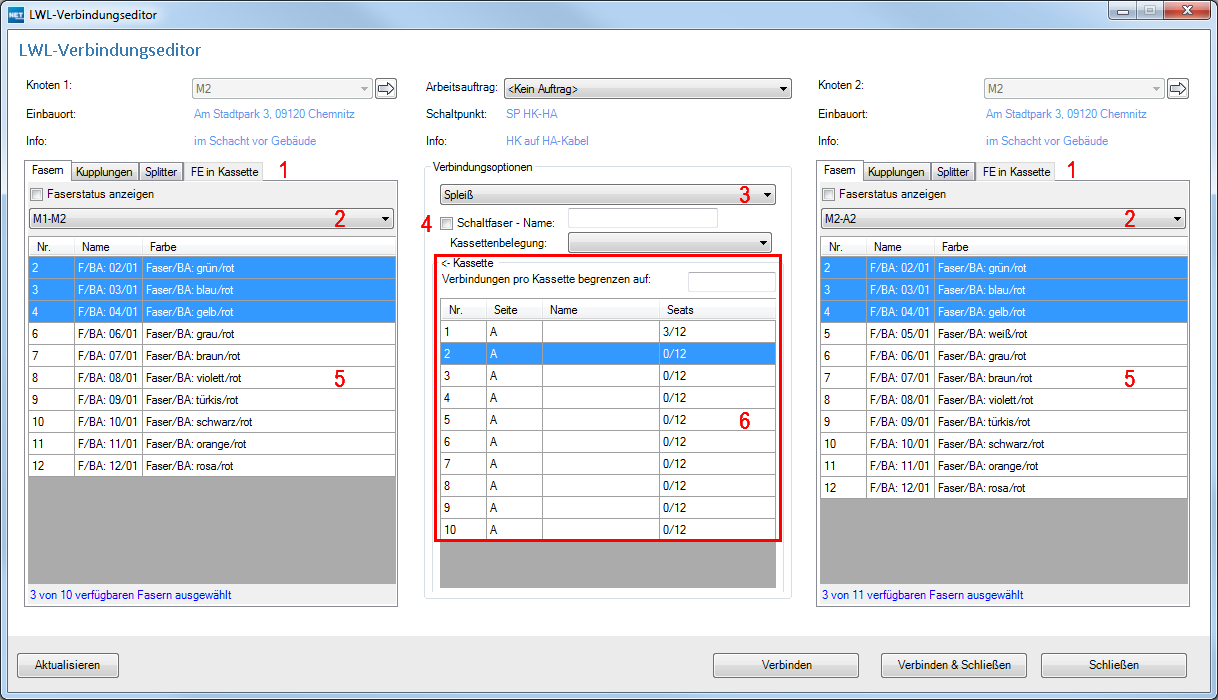

Faser - Faser
1. Auf der Registerkarte Fasern werden die freien Fasern des gewählten Kabelabschnittes angezeigt.
2. Die Kabelabschnitte, welche in dem Knoten starten/enden, von dem aus der LWL-Verbindungseditor gestartet wurde, werden aus der Auswahlliste gewählt.
3. Unter den Verbindungsoptionen wird ausgewählt, wie die Verbindungen erfolgen sollen:
4. Es werden keine Schaltfasern erzeugt.
5. Die Fasern, welche mit einander verspleißt werden sollen, werden markiert.
6. Die Spleiße werden in den ausgewählten Kassetten abgelegt.

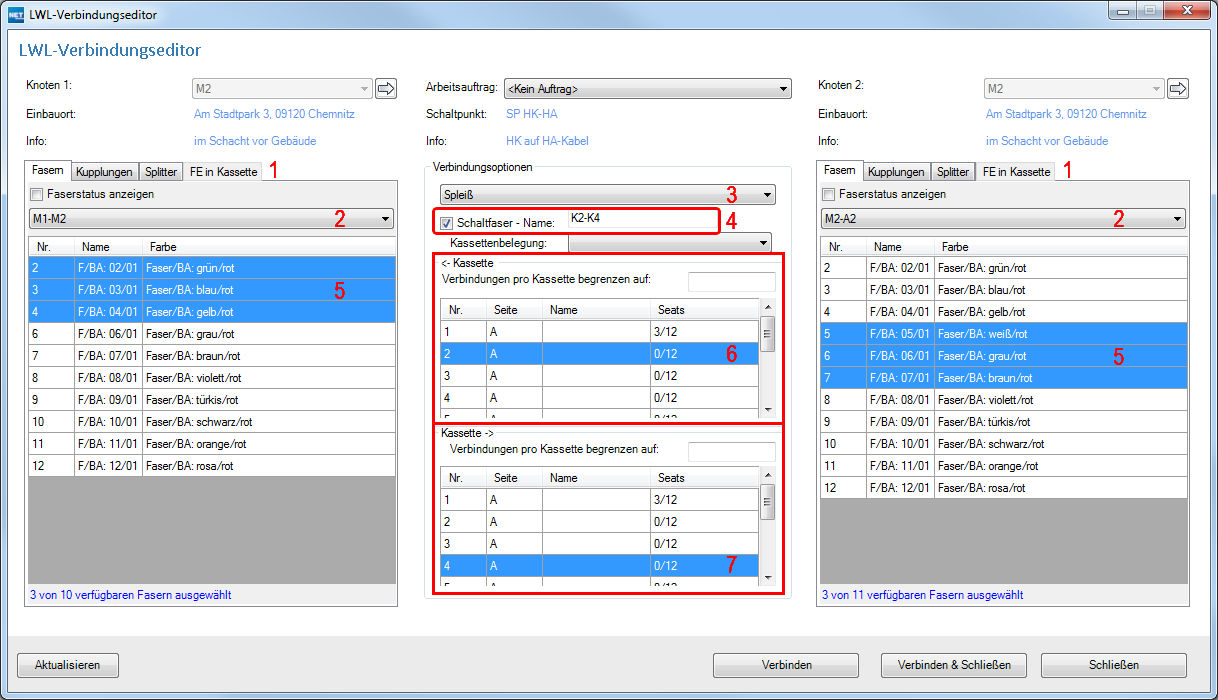

Faser - Schaltfaser - Faser
1. Auf der Registerkarte Fasern werden die freien Fasern des gewählten Kabelabschnittes angezeigt.
2. Die Kabelabschnitte, welche in dem Knoten starten/enden, von dem aus der LWL-Verbindungseditor gestartet wurde, werden aus der Auswahlliste gewählt.
3. Unter den Verbindungsoptionen muss der Spleiß ausgewählt sein, wenn Fasern über Schaltfasern verbunden werden sollen.
4. Es werden Schaltfasern erzeugt. Ein Name kann für die Schaltfasern eingegeben werden.
5. Die Fasern, welche über die Schaltfasern verbunden werden sollen, werden markiert.
6. Die Spleiße zwischen den Fasern von der linken Seite und Schaltfasern werden in den ausgewählten Kassetten abgelegt.
7. Die Spleiße zwischen den Fasern von der rechten Seite und Schaltfasern werden in den ausgewählten Kassetten abgelegt.
Faser - Kupplung
1a. Auf der Registerkarte Fasern werden die freien Fasern des gewählten Kabelabschnittes angezeigt.
1b. Auf der Registerkarte Kupplungen werden die freien Kupplungen des gewählten Abschlusses angezeigt.
2. Die Kabelabschnitte, welche in dem Knoten starten/enden, von dem aus der LWL-Verbindungseditor gestartet wurde, werden aus der Auswahlliste gewählt.
3. Unter den Verbindungsoptionen werden die Verbindungsarten, die beim Spleiß von Faser auf Kupplung möglich sind, angezeigt.
4. Es werden keine Schaltfasern erzeugt.
5. Die Fasern, welche auf Kupplungen gespleißt werden sollen, werden markiert.
5a. Kupplungen, die schon verbunden sind, werden mit einem * gekennzeichnet.
5b. Kupplungen, die noch nicht verbunden sind, werden nicht gekennzeichnet.
Zu jeder Kupplung kann mit der rechten Maustaste über das Kontextmenü die Verbindungsübersicht geöffnet werden.
6. Die Spleiße werden in den ausgewählten Kassetten abgelegt.

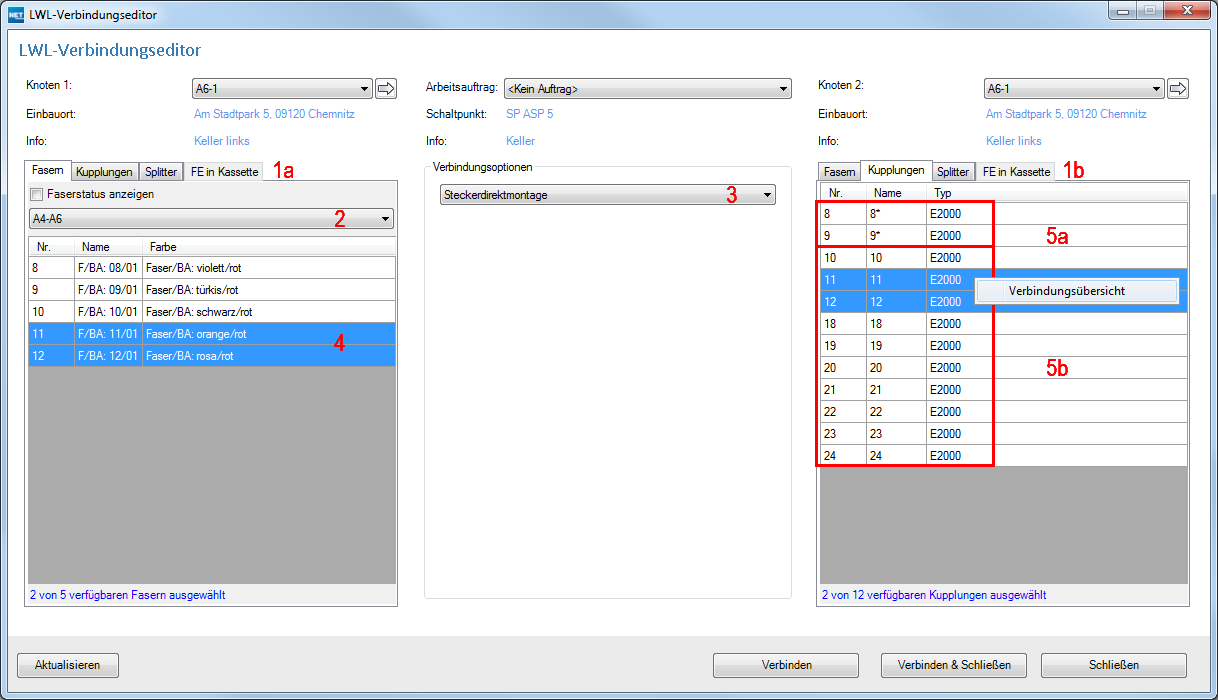

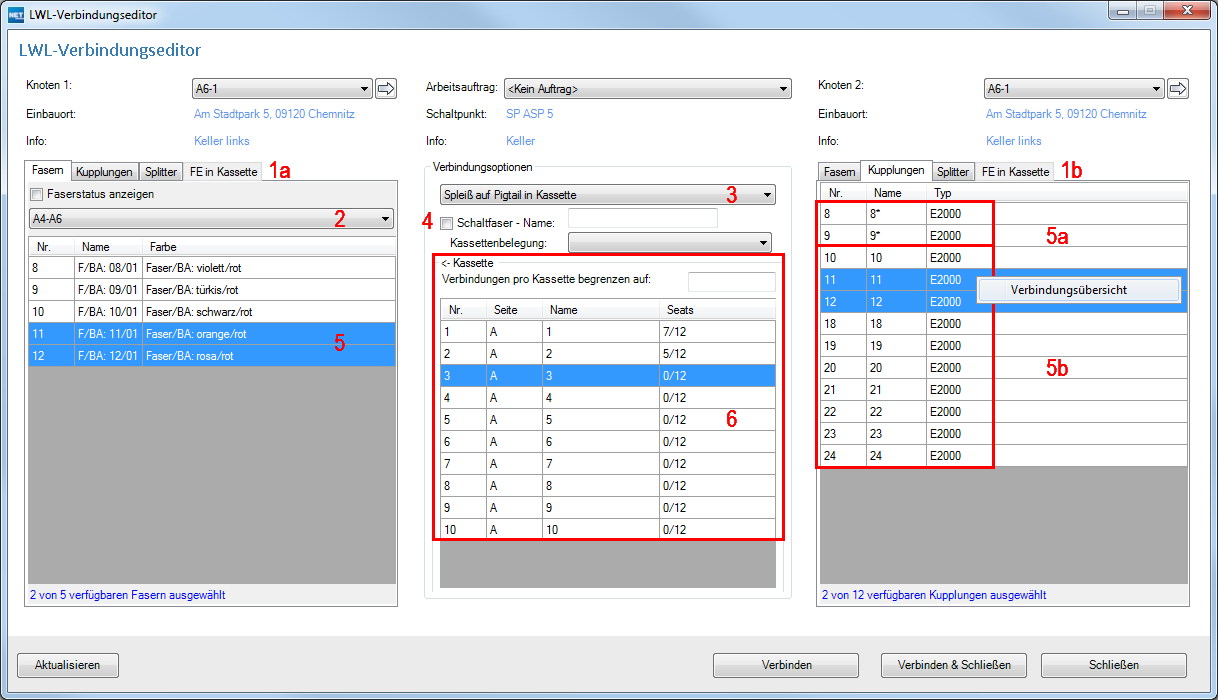

Steckerdirektmontage
1a. Auf der Registerkarte Fasern werden die freien Fasern des gewählten Kabelabschnittes angezeigt.
1b. Auf der Registerkarte Kupplungen werden die freien Kupplungen des gewählten Abschlusses angezeigt.
2. Die Kabelabschnitte, welche in dem Knoten starten/enden, von dem aus der LWL-Verbindungseditor gestartet wurde, werden aus der Auswahlliste gewählt.
3. Unter den Verbindungsoptionen werden die Verbindungsarten, die beim Spleiß von Faser auf Kupplung möglich sind, angezeigt.
4. Die Fasern, welche auf Kupplungen gespleißt werden sollen, werden markiert.
5a. Kupplungen, die schon verbunden sind, werden mit einem * gekennzeichnet.
5b. Kupplungen, die noch nicht verbunden sind, werden nicht gekennzeichnet.
Zu jeder Kupplung kann mit der rechten Maustaste über das Kontextmenü die Verbindungsübersicht geöffnet werden.
Die Spleiße werden nicht in Kassetten abgelegt.

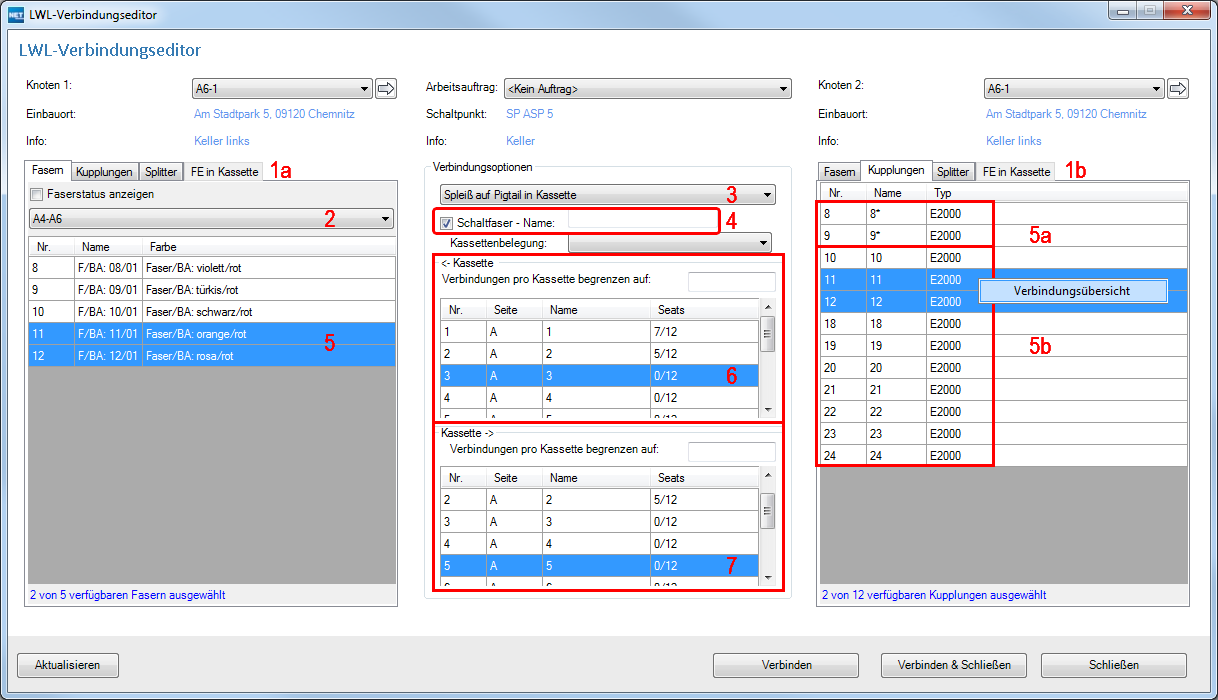

Faser - Schaltfaser - Kupplung
1a. Auf der Registerkarte Fasern werden die freien Fasern des gewählten Kabelabschnittes angezeigt.
1b. Auf der Registerkarte Kupplungen werden die freien Kupplungen des gewählten Abschlusses angezeigt.
2. Die Kabelabschnitte, welche in dem Knoten starten/enden, von dem aus der LWL-Verbindungseditor gestartet wurde, werden aus der Auswahlliste gewählt.
3. Unter den Verbindungsoptionen werden die Verbindungsarten, die beim Spleiß von Faser auf Kupplung möglich sind, angezeigt.
4. Es werden Schaltfasern erzeugt. Ein Name kann für die Schaltfasern eingegeben werden.
5. Die Fasern, welche auf Kupplungen gespleißt werden sollen, werden markiert.
5a. Kupplungen, die schon verbunden sind, werden mit einem * gekennzeichnet.
5b. Kupplungen, die noch nicht verbunden sind, werden nicht gekennzeichnet.
Zu jeder Kupplung kann mit der rechten Maustaste über das Kontextmenü die Verbindungsübersicht geöffnet werden.
6. Die Spleiße zwischen den Fasern von der linken Seite und Schaltfasern werden in den ausgewählten Kassetten abgelegt.
7. Die Spleiße zwischen den Kupplungen von der rechten Seite und Schaltfasern werden in den ausgewählten Kassetten abgelegt.

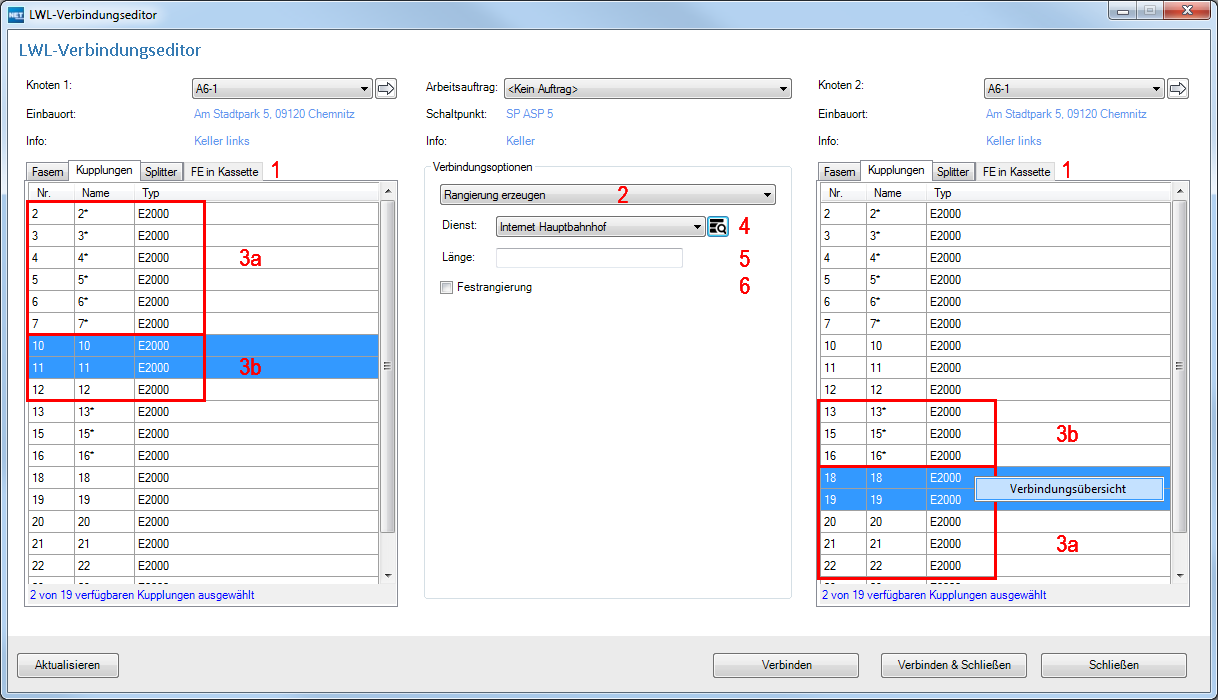

Kupplung - Kupplung (Rangierung)
1. Auf der Registerkarte Kupplungen werden die freien Kupplungen des gewählten Abschlusses angezeigt.
2. Unter den Verbindungsoptionen wird die einzige Verbindungsart, die beim Spleiß zwischen Kupplungen möglich ist, die Rangierung, angezeigt.
3a. Kupplungen, die schon verbunden sind, werden mit einem * gekennzeichnet.
3b. Kupplungen, die noch nicht verbunden sind, werden nicht gekennzeichnet.
Zu jeder Kupplung kann mit der rechten Maustaste über das Kontextmenü die Verbindungsübersicht geöffnet werden.
4. Sollen mehrere Rangierungen gleichzeitig erzeugt werden, kann hier die Anzahl festgelegt werden. Es muss auf beiden Seiten dann nur jeweils die erste Kupplung auf beiden Seiten gewählt werden.

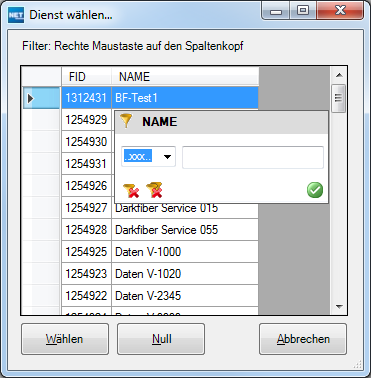

5. Ein Dienst für die Rangierung kann aus der Auswahlliste gewählt oder über einen Filter aus der Datenbank gefiltert werden
6. Es kann eine, von der Standardlänge einer Rangierung abweichende, Länge eingetragen werden.
7. Es kann definiert werden, ob es sich um eine Festrangierung handelt.
Kupplung - Technikport
1. Auf der Registerkarte Kupplungen werden die freien Kupplungen des gewählten Abschlusses angezeigt.
2. Unter den Verbindungsoptionen kann die Verbindungsart "Rangierung auf Technikport erzeugen" gewählt werden.
3. Kupplungen, die schon verbunden sind, werden mit einem * gekennzeichnet.
4. Eine Anzahl für mehrere, gleichzeitig zu erzeugende Rangierungen kann nicht festgelegt werden. Dieser Bereich ist gesperrt.
5. Ein Dienst für die Rangierung kann aus der Auswahlliste gewählt oder über einen Filter aus der Datenbank gefiltert werden
6. Es kann eine, von der Standardlänge einer Rangierung abweichende, Länge eingetragen werden.
7. Es kann definiert werden, ob es sich um eine Start- oder Festrangierung handelt.
8. Der Technikport kann als Textfeld eingegeben werden.
Zu jeder Kupplung kann mit der rechten Maustaste über das Kontextmenü die Verbindungsübersicht geöffnet werden.

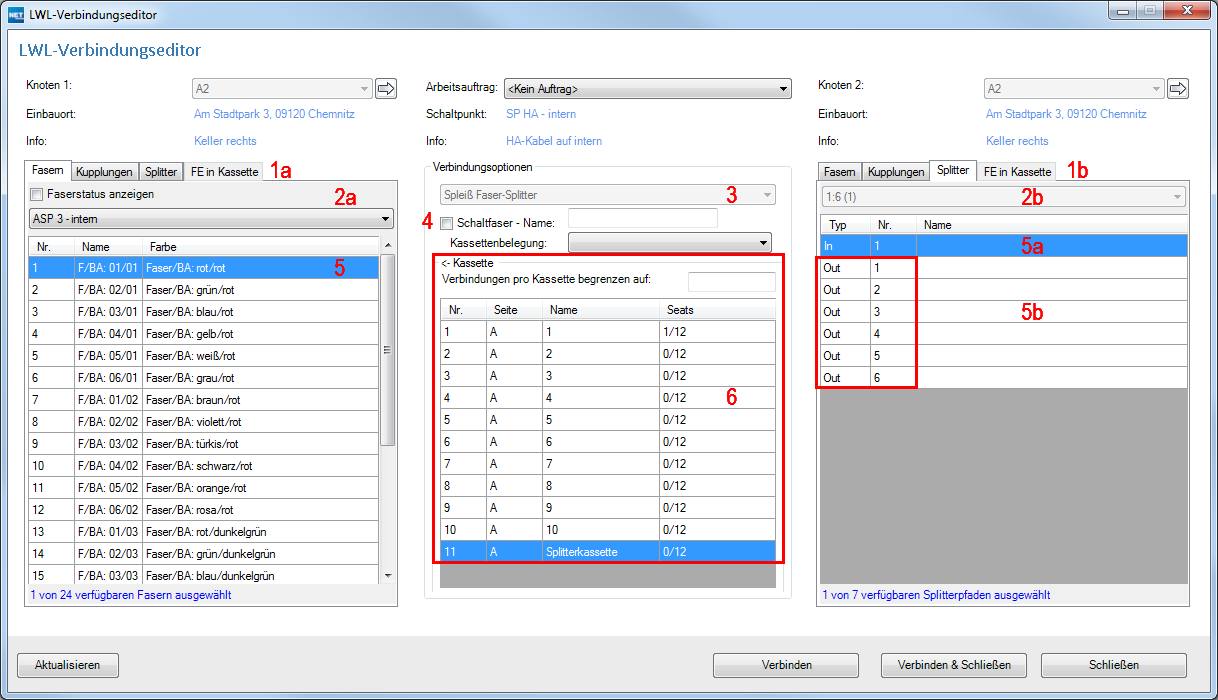

Faser - Splitterpfad
1a. Auf der Registerkarte Fasern werden die freien Fasern des gewählten Kabelabschnittes angezeigt.
1b. Auf der Registerkarte Splitter werden die freien Splitterpfade des Splitters im gewählten Abschluss angezeigt.
2a. Die Kabelabschnitte, welche in dem Knoten starten/enden, von dem aus der LWL-Verbindungseditor gestartet wurde, werden aus der Auswahlliste gewählt.
2b. Die Splitter, welche im gewählten Knoten liegen, werden aus der Auswahlliste gewählt.
3. Unter den Verbindungsoptionen wird die einzige Verbindungsart, die beim Spleiß von Faser auf Splitter möglich ist, angezeigt.
4. Es werden keine Schaltfasern erzeugt.
5. Die Fasern, welche auf Splitterpfade gespleißt werden sollen, werden markiert.
5a. Der Splitterpfad IN kann markiert werden.
5b. Die Splitterpfade OUT 1 bis OUT x können markiert werden.
6. Die Spleiße werden in den ausgewählten Kassetten abgelegt.

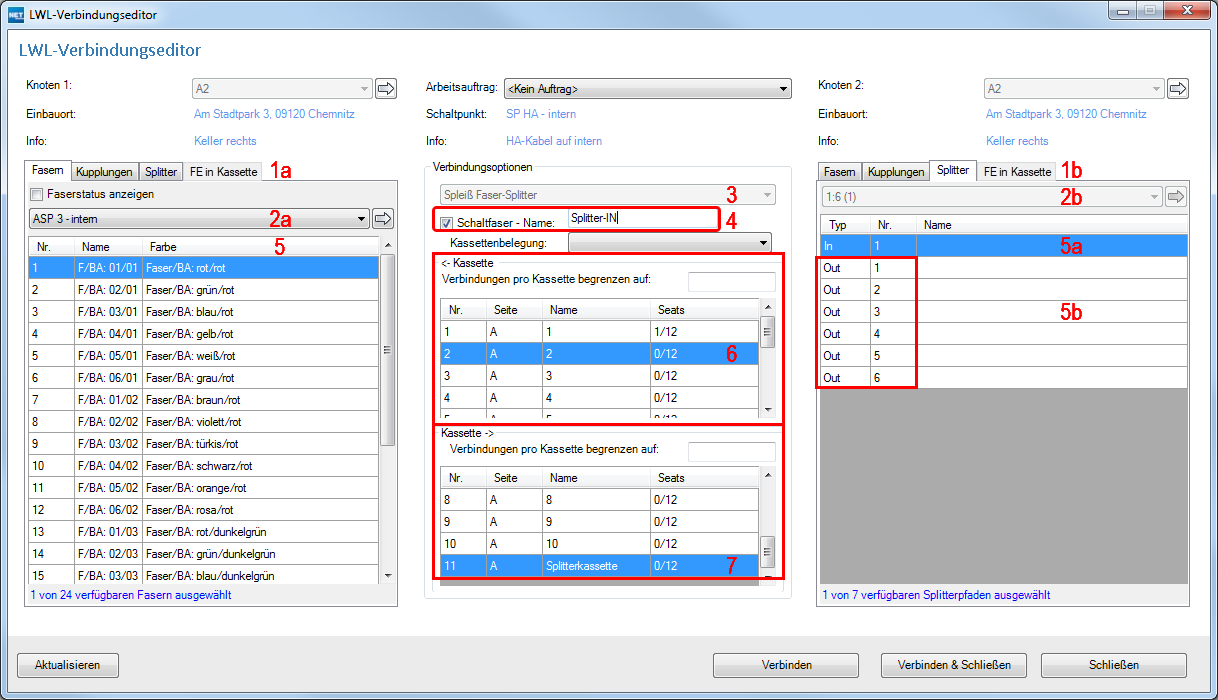

Faser - Schaltfaser - Splitterpfad
1a. Auf der Registerkarte Fasern werden die freien Fasern des gewählten Kabelabschnittes angezeigt.
1b. Auf der Registerkarte Splitter werden die freien Splitterpfade des Splitters im gewählten Abschluss angezeigt.
2a. Die Kabelabschnitte, welche in dem Knoten starten/enden, von dem aus der LWL-Verbindungseditor gestartet wurde, werden aus der Auswahlliste oder mit aus der Grafik gewählt.
2b. Die Splitter, welche im gewählten Knoten liegen, werden aus der Auswahlliste gewählt.
Unter den Verbindungsoptionen wird die einzige Verbindungsart, die beim Spleiß von Faser auf Splitter möglich ist, angezeigt.
3. Es werden Schaltfasern erzeugt. Ein Name kann für die Schaltfasern eingegeben werden.
4. Die Fasern, welche auf Splitterpfade gespleißt werden sollen, werden markiert.
5a. Der Splitterpfad IN kann markiert werden.
5b. Die Splitterpfade OUT 1 bis OUT x können markiert werden.
6. Die Spleiße zwischen den Fasern von der linken Seite und Schaltfasern werden in den ausgewählten Kassetten abgelegt.
7. Die Spleiße zwischen dem Splitterpfad von der rechten Seite und Schaltfasern werden in den ausgewählten Kassetten abgelegt.
FM-Verbindungseditor
Der FM-Verbindungseditor ermöglicht es, unterschiedlichste Verbindungen innerhalb eines Knotens oder zwischen 2 Knoten zu erzeugen.
Verbindungen

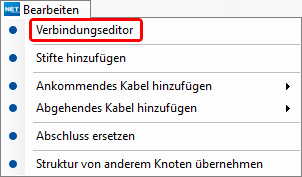

Sollen Verbindungen innerhalb eines Knotens erzeugt werden, kann der FM-Verbindungseditor innerhalb des Formulars der jeweiligen Muffe oder des Abschlusses gestartet werden.
| FM-Abschluss | FM-Muffe |
Darüber hinaus kann der Verbindungseditor im Schaltpunkt oder auf der Registerkarte NET in der Gruppe Arbeitsauftrag gestartet werden.
| Schaltpunkt | Arbeitsauftrag |

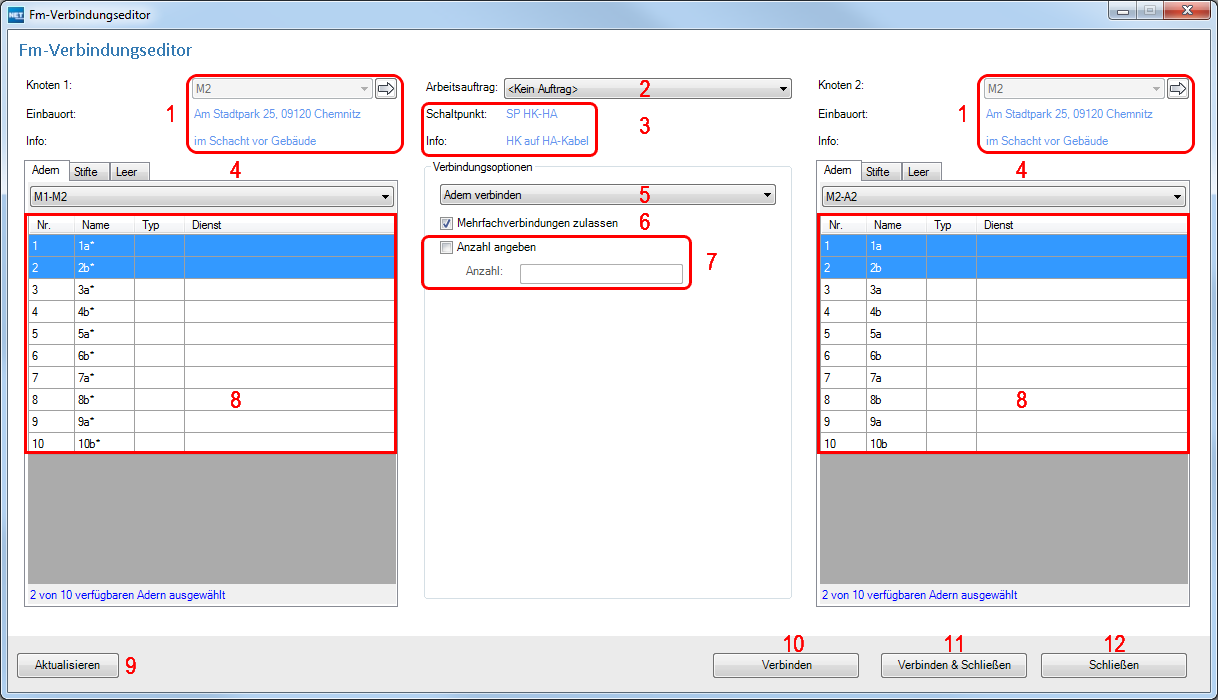

Verbindungseditor
1. Wurde der FM-Verbindungseditor von einer Muffe oder einem Abschluss gestartet, wird bei Knoten 1 und 2 der Name der Muffe oder des Abschlusses sowie der Einbauort und das Info-Feld angezeigt. Wurde der FM-Verbindungseditor aus dem Arbeitsauftrag gestartet, können bei Knoten 1 und 2 die Knoten - mit Klick auf entweder aus der Datenbank oder aus der Grafik - gewählt werden.
2. Der aktuelle Arbeitsauftrag wird angezeigt - unabhängig davon, wo der FM-Verbindungseditor gestartet wurde.
3. Ist der Knoten einem Schaltpunkt zugeordnet, wird hier der Einbauort und das Info-Feld angezeigt.
4. Das Element, welches gespleißt bzw. rangiert werden soll, kann über die Registerkarten gewählt werden.
5. Die Verbindungsoptionen werden angezeigt und können je nach Option editiert werden oder sind fest eingestellt.
6. Es kann festgelegt werden, ob Mehrfachverbindungen zugelassen sind.
7. Es kann festgelegt werden, ob mehrere Objekte in einem Schritt miteinander verbunden werden sollen. Die Anzahl kann eingegeben werden.
8. Die verfügbaren Elemente der einzelnen Objekte werden angezeigt, z. Bsp. freie Adern oder Stifte.
9. Wurden Änderungen an den Bauteilen vorgenommen, kann die Ansicht über diesen Button aktualisiert werden.
10. Wurden alle Einstellungen getroffen und die Elemente ausgewählt, werden die Spleiße bzw. Rangierungen mit erzeugt. Der Verbindungseditor bleibt geöffnet.
11. Wurden alle Einstellungen getroffen und die Elemente ausgewählt, werden die Spleiße bzw. Rangierungen mit erzeugt. Der Verbindungseditor wird geschlossen.
12. Mit dem Button wird der Verbindungseditor geschlossen. Es werden keine Spleiße bzw. Rangierungen erzeugt.
Es gibt folgende Möglichkeiten, die einzelnen Elemente mit einander zu verbinden:
Hinweis
Verbindungen, die mit ausgewähltem Arbeitsauftrag erzeugt wurden, werden erst wirksam, wenn der Arbeitsauftrag aktiviert wurde. War kein Arbeitsauftrag gewählt, werden die Verbindungen sofort aktiviert.

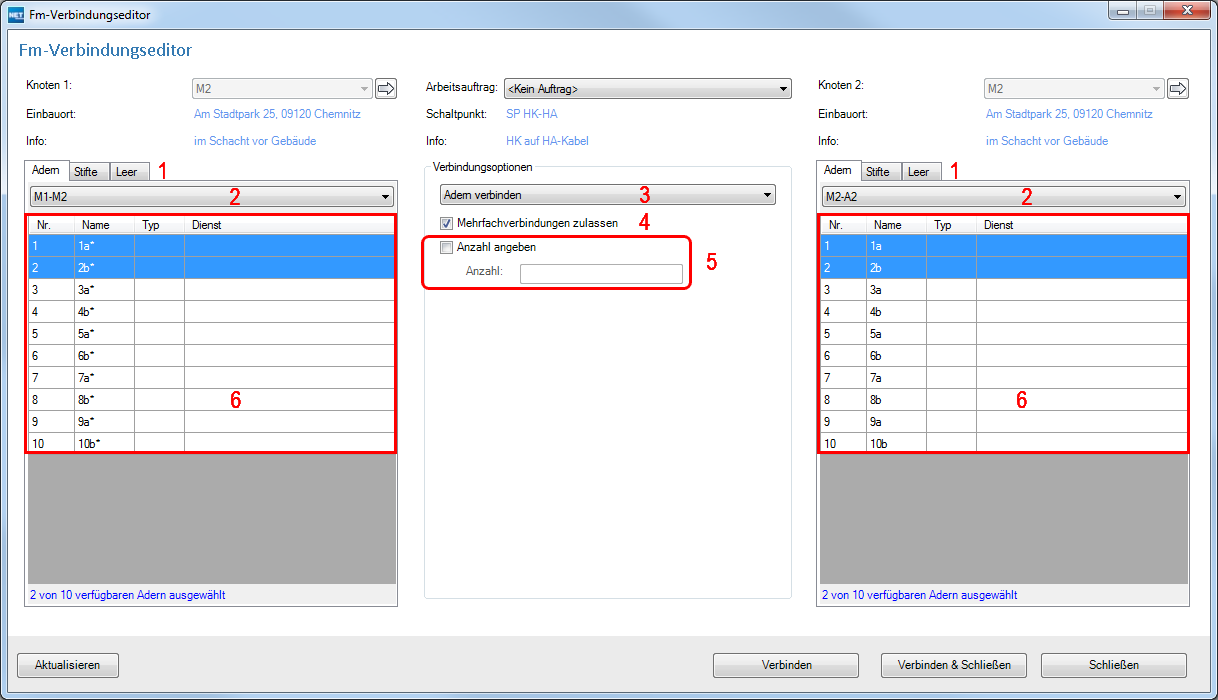

Ader - Ader
1. Auf der Registerkarte Adern werden die freien Adern des gewählten Kabelabschnittes angezeigt.
2. Die Kabelabschnitte, welche in dem Knoten starten/enden, von dem aus der FM-Verbindungseditor gestartet wurde, werden aus der Auswahlliste gewählt.
3. Unter den Verbindungsoptionen kann ausgewählt werden, wie die Verbindung erfolgen soll.
4. Es kann festgelegt werden, ob Mehrfachverbindungen zugelassen sind.
5. Es kann festgelegt werden, ob mehrere Objekte in einem Schritt miteinander verbunden werden sollen. Die Anzahl kann eingegeben werden.
6. Die Adern, welche mit einander verspleißt werden sollen, werden markiert.

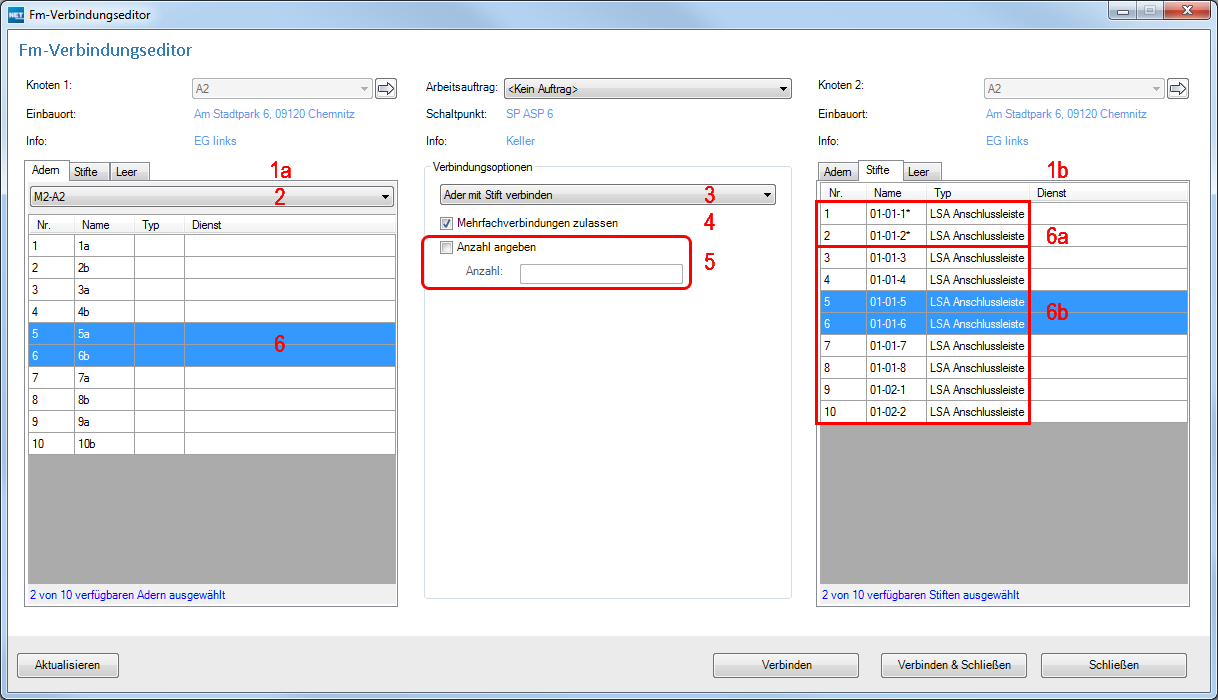

Ader - Stift
1a. Auf der Registerkarte Adern werden die freien Adern des gewählten Kabelabschnittes angezeigt.
1b. Auf der Registerkarte Stifte werden die freien Stifte des gewählten Abschlusses angezeigt.
2. Die Kabelabschnitte, welche in dem Knoten starten/enden, von dem aus der FM-Verbindungseditor gestartet wurde, werden aus der Auswahlliste gewählt.
3. Unter den Verbindungsoptionen wird angezeigt, wie die Verbindung erfolgen wird.
4. Es kann festgelegt werden, ob Mehrfachverbindungen zugelassen sind.
5. Es kann festgelegt werden, ob mehrere Objekte in einem Schritt miteinander verbunden werden sollen. Die Anzahl kann eingegeben werden.
6. Die Adern, welche auf Stifte gespleißt werden sollen, werden markiert.
6a. Stifte, die schon verbunden sind, werden mit einem * gekennzeichnet.
6b. Stifte, die noch nicht verbunden sind, werden nicht gekennzeichnet.

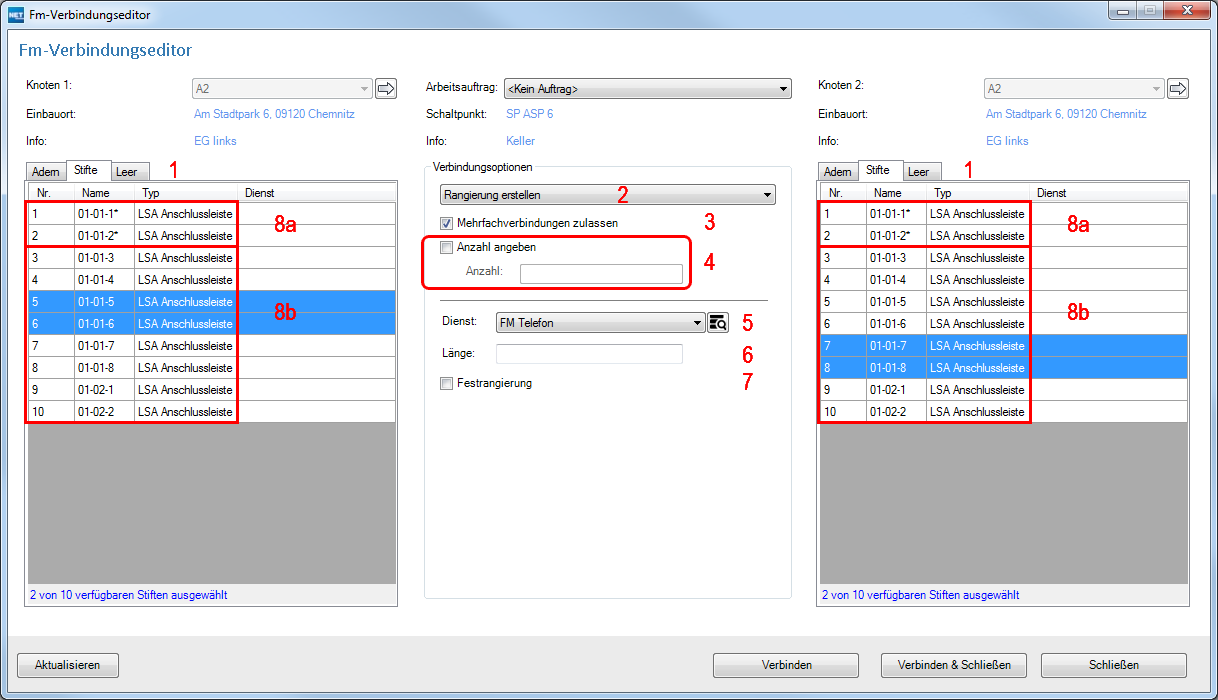

Stift - Stift
1. Auf der Registerkarte Stifte werden die freien Stifte des gewählten Abschlusses angezeigt.
2. Unter den Verbindungsoptionen wird angezeigt, wie die Verbindung erfolgen wird.
3. Es kann festgelegt werden, ob Mehrfachverbindungen zugelassen sind.
4. Es kann festgelegt werden, ob mehrere Objekte in einem Schritt miteinander verbunden werden sollen. Die Anzahl kann eingegeben werden.
5. Ein Dienst für die Rangierung kann aus der Auswahlliste gewählt oder über einen Filter aus der Datenbank gefiltert werden.
6. Es kann eine, von der Standardlänge einer Rangierung abweichende, Länge eingetragen werden.
7. Es kann definiert werden, ob es sich um eine Festrangierung handelt.
8a. Stifte, die schon mit einer Ader verbunden sind, werden mit einem * gekennzeichnet.
8b. Stifte, die noch nicht mit einer Ader verbunden sind, werden nicht gekennzeichnet.

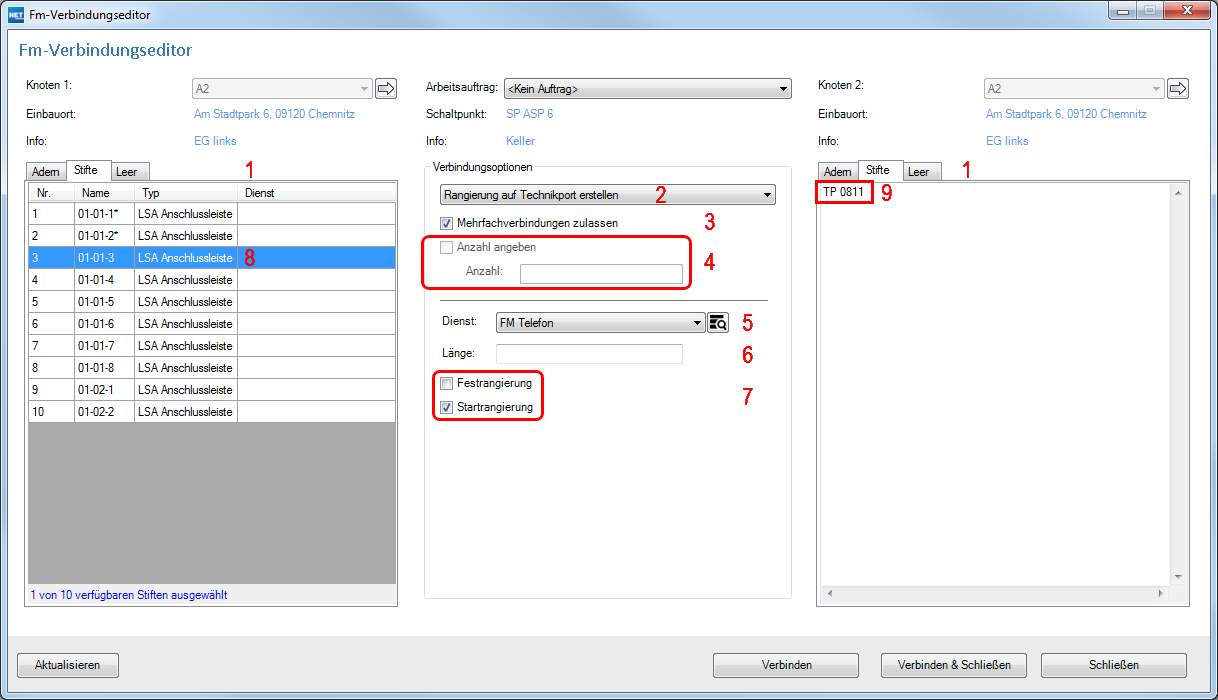

Stift - Technikport
1. Auf der Registerkarte Stifte werden die freien Stifte des gewählten Abschlusses angezeigt.
2. Unter den Verbindungsoptionen kann die Verbindungsart "Rangierung auf Technikport erzeugen" gewählt werden.
3. Es kann festgelegt werden, ob Mehrfachverbindungen zugelassen sind.
4. Es kann festgelegt werden, ob mehrere Objekte in einem Schritt miteinander verbunden werden sollen. Die Anzahl kann eingegeben werden.
5. Ein Dienst für die Rangierung kann aus der Auswahlliste gewählt oder über einen Filter aus der Datenbank gefiltert werden
6. Es kann eine, von der Standardlänge einer Rangierung abweichende, Länge eingetragen werden.
7. Es kann definiert werden, ob es sich um eine Start- oder Festrangierung handelt.
8. Stifte, die schon verbunden sind, werden mit einem * gekennzeichnet.
9. Der Technikport kann als Textfeld eingegeben werden.
