Um die Position der Plots im Projekt zu definieren, müssen Sie Plotrahmen erzeugen. Dazu steht Ihnen der Arbeitsablauf "Plotfolgen erstellen" zur Verfügung. Diesen finden Sie unter "Ausgabe" im Arbeitsablauf Explorer.
Starten Sie den Arbeitsablauf "Plotfolgen erstellen" über einen Doppelklick.
Es öffnet sich der Dialog für detaillierte Einstellungen.
Plotfolge | Eine Plotfolge ist eine definierte Anzahl von einzelnen Plotrahmen. |
Neu | Sie können eine neue Plotfolge anlegen. |
Erweitern | Sie können eine bestehende Plotfolge um weitere Plotrahmen erweitern. |
Plots | Hier definieren Sie die Größe der Plotrahmen. |
Absolute Größe | Mit "Absolute Größe" definieren Sie eine feste Größe für die Plotrahmen. |
Relative Größe | Mit "Relative Größe" nutzen Sie für die Definition ein Layout aus einer Vorlage in Verbindung mit einem Maßstab. Über den Button öffnet sich der Layout-Manager. Hier haben Sie die Möglichkeit, Layouts zu importieren. Wählen Sie das gewünschte Layout und bestätigen Sie Ihre Wahl mit "OK". Für die Skalierung geben Sie den Maßstab für die Plotausgabe ein. |
Erstellungsmodus
Modus: Manuelle Auswahl
Sie platzieren die Plotrahmen manuell auf der Karte. Der markierte Punkt definiert den Einfügepunkt des Plotrahmens.
Ausrichtung
* (Sternchen) | Der Plotrahmen kann beim Einfügen beliebig gedreht werden. |
90 (beliebige Zahl) | Der Plotrahmen wird immer mit der vorgegebenen Ausrichtung platziert. |
*/15 (Sternchen-Schrägstrich-beliebige Zahl) | Eingabe eines Inkrementes. In diesem Beispiel wäre das Inkrement 15, also wären gültige Werte für die Orientierung 0, 15, 30, 45, usw. |
Wählen Sie keine feste Ausrichtung, können Sie die Plotrahmen nach dem Platzieren in die gewünschte Richtung drehen.
Modus: Tracing
Der Arbeitsablauf platziert für Sie die Plotrahmen über ein Tracing. Sie haben die Möglichkeit, einen Wert für die Überschneidung der Plotrahmen einzugeben. Der Button "Erstellen" fordert Sie auf, ein Start- und Zielelement für das Tracing zu wählen. Nach dem Bestätigen des Pfades werden die Plotrahmen erstellt.

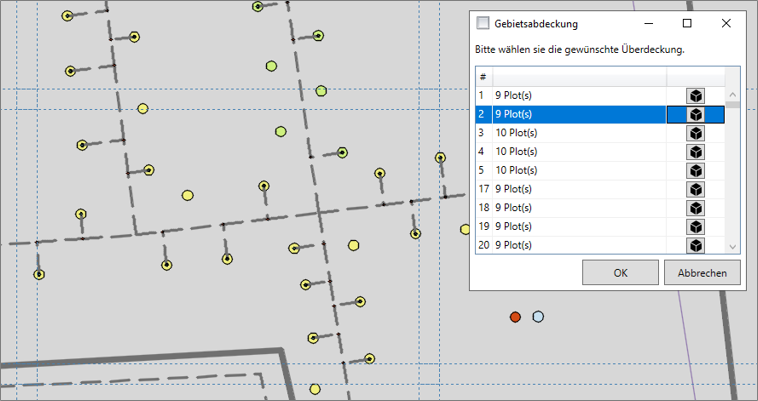

Modus: Gebietsabdeckung
Ein weiterer Modus für die Erzeugung der Plotrahmen ist die Gebietsabdeckung. Wenn Sie diesen Modus wählen, platziert der Arbeitsablauf ja nach Abdeckungsmodus die Plotrahmen im Block, nach fixierten Zeilen oder fixierten Spalten.
Mit starten Sie das Platzieren der Plotrahmen.
