Schemaplan (Kabelzug)

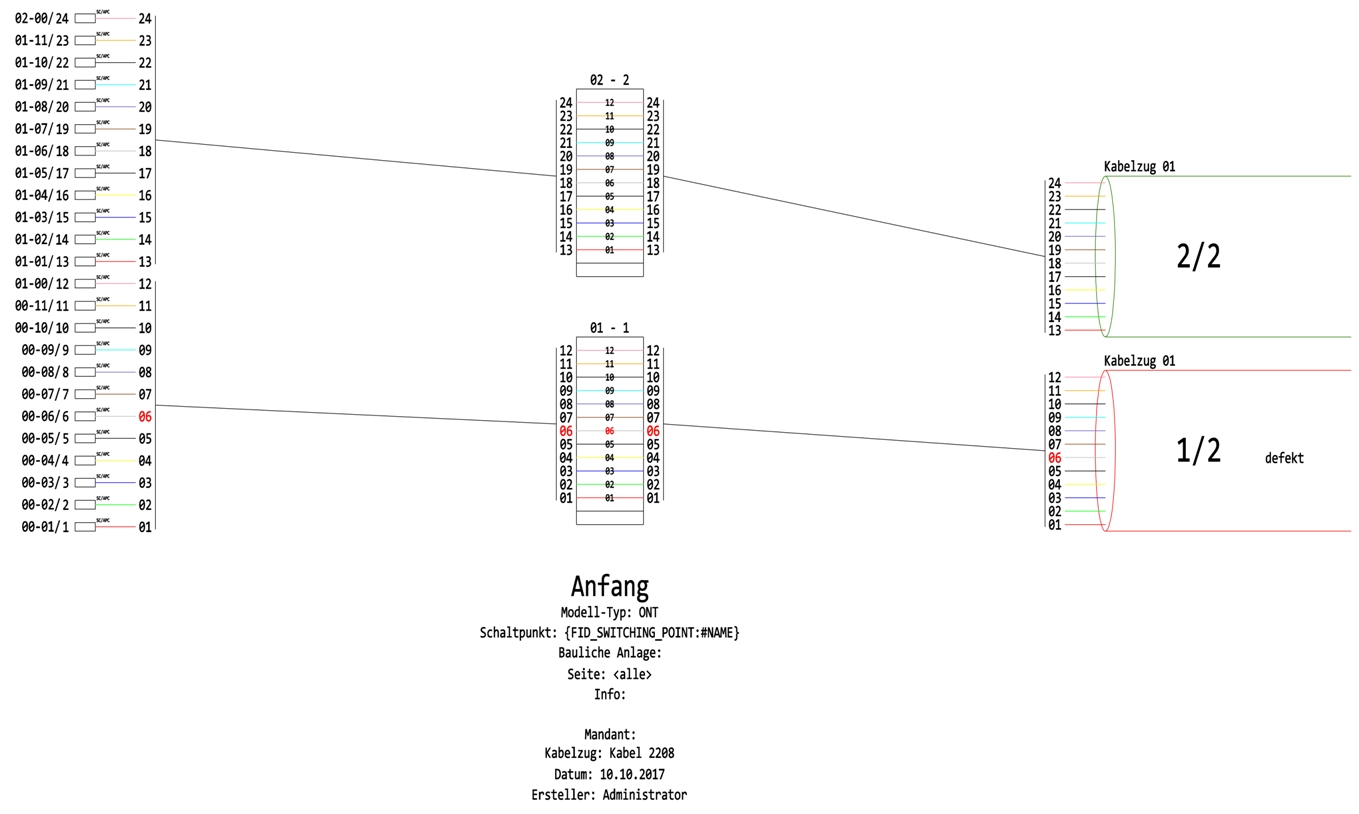

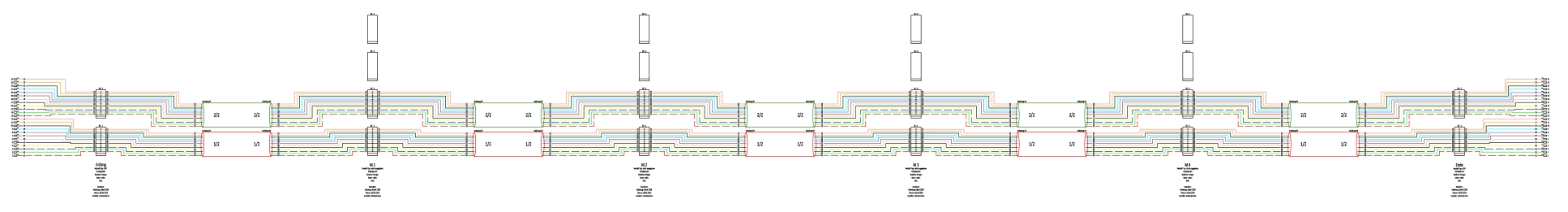

Detaillierter Schemaplan

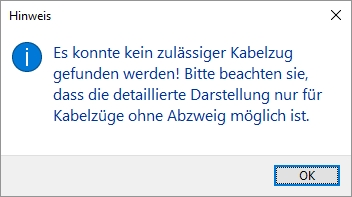

Der detaillierte Schemaplan kann nur für Kabelzüge ohne Abzweige erzeugt werden. Handelt es sich um einen Kabelzug mit Abzweigen, erscheint folgender Hinweis:

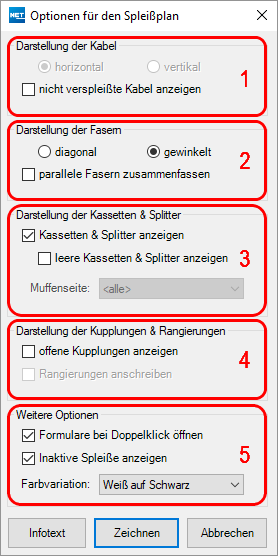

folgende Optionen können festgelegt werden:


1. Es kann gewählt werden, ob nicht verspleißte Kabel angezeigt werden sollen oder nicht.


2. Fasern können diagonal oder gewinkelt dargestellt sowie parallele Fasern zusammengefasst werden.


3. Es kann gewählt werden, ob Kassetten und Splitter angezeigt werden und ob auch leere Kassetten und nicht verwendete Splitter angezeigt werden sollen.


4. Nicht verwendete Kupplungen können wahlweise mit angezeigt werden.


5. Beim Doppelklick auf die Objekte der Zeichnung kann das zugehörige Formular geöffnet werden.
Auch inaktive Spleiße können angezeigt werden.
Je nach eingestellter Hintergrundfarbe kann das Farbschema gewählt werden.

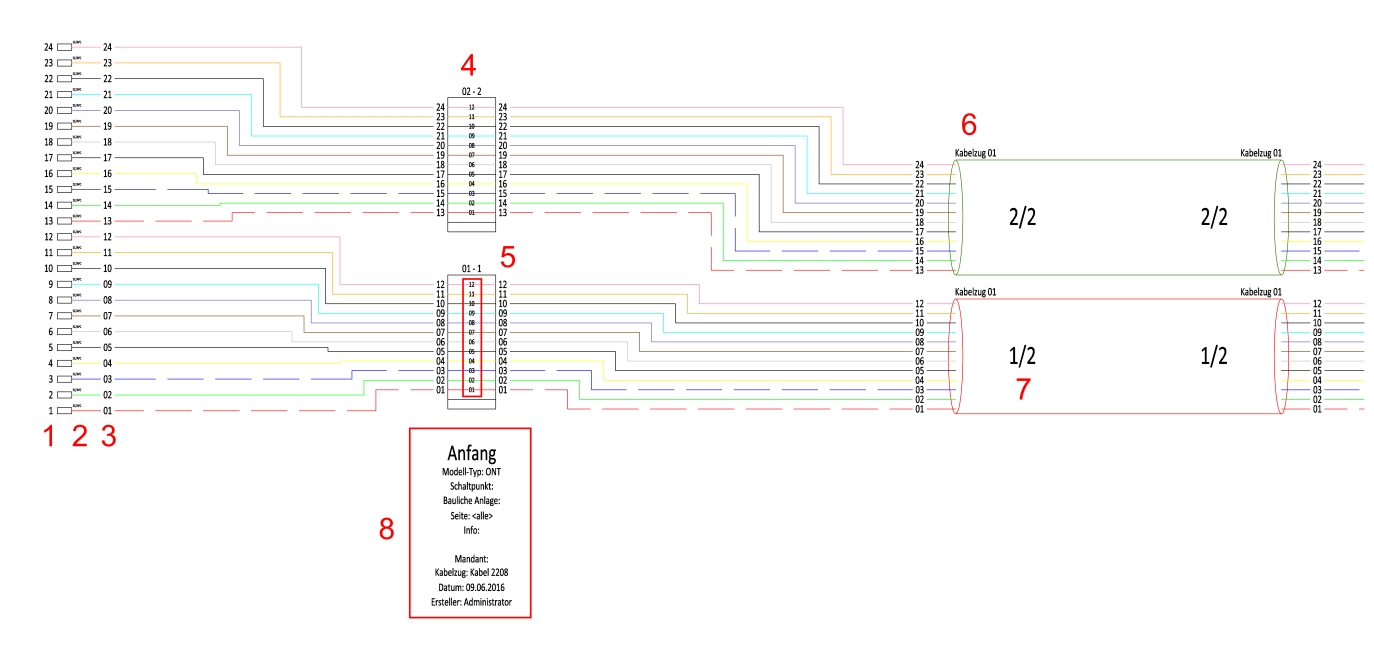

1. Anzeige der Kupplungsnummer,
2. Anzeige des Kupplungstyps,
3. Anzeige der Fasernummer,
4. Anzeige der Kassettennummer,
5. Anzeige des Spleißplatzes,
6. Anzeige des Kabelnamens,
7. Anzeige der Bündelnummer,
8. Angaben zum Abschluss/Muffe: Name, Typ, Zuordnung zu anderen Knoten, Informationen, Mandant, Kabelzug, Datum, Ersteller

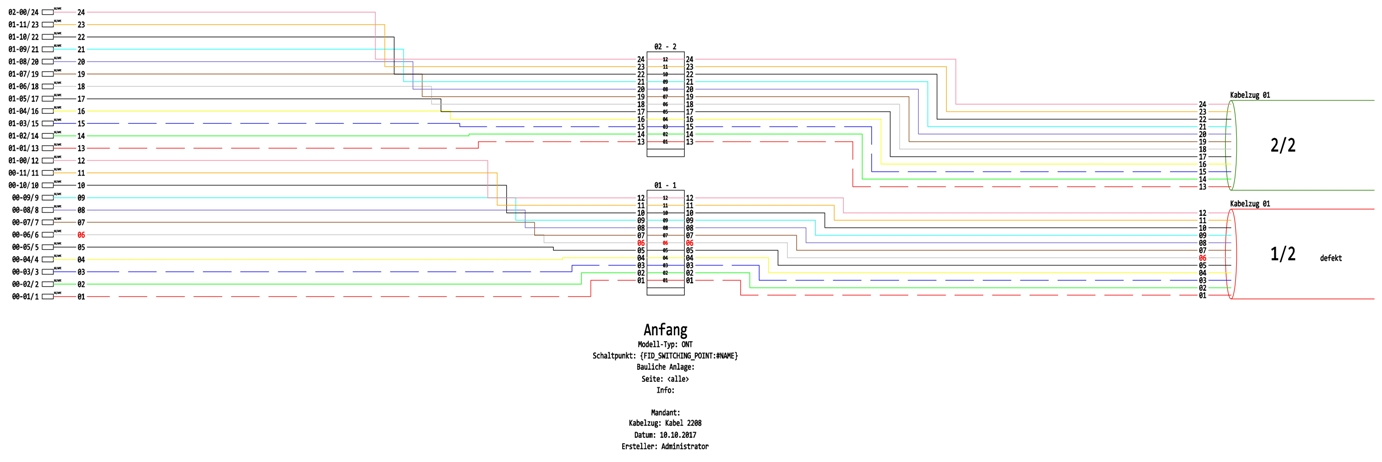

Option - gewinkelt

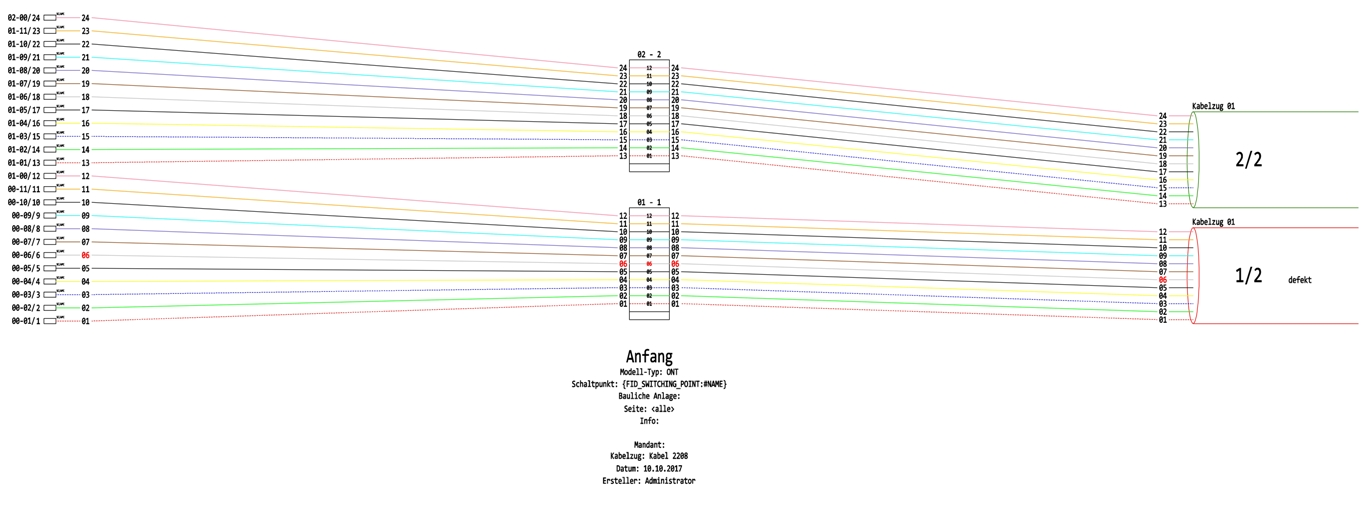

Option - diagonal


Option - diagonal und parallele Fasern zusammengefasst


Gruppierter Schemaplan

Der gruppierte Schemaplan kann auch für Kabelzüge mit Abzweigen erzeugt werden.
Folgende Optionen können gewählt werden:

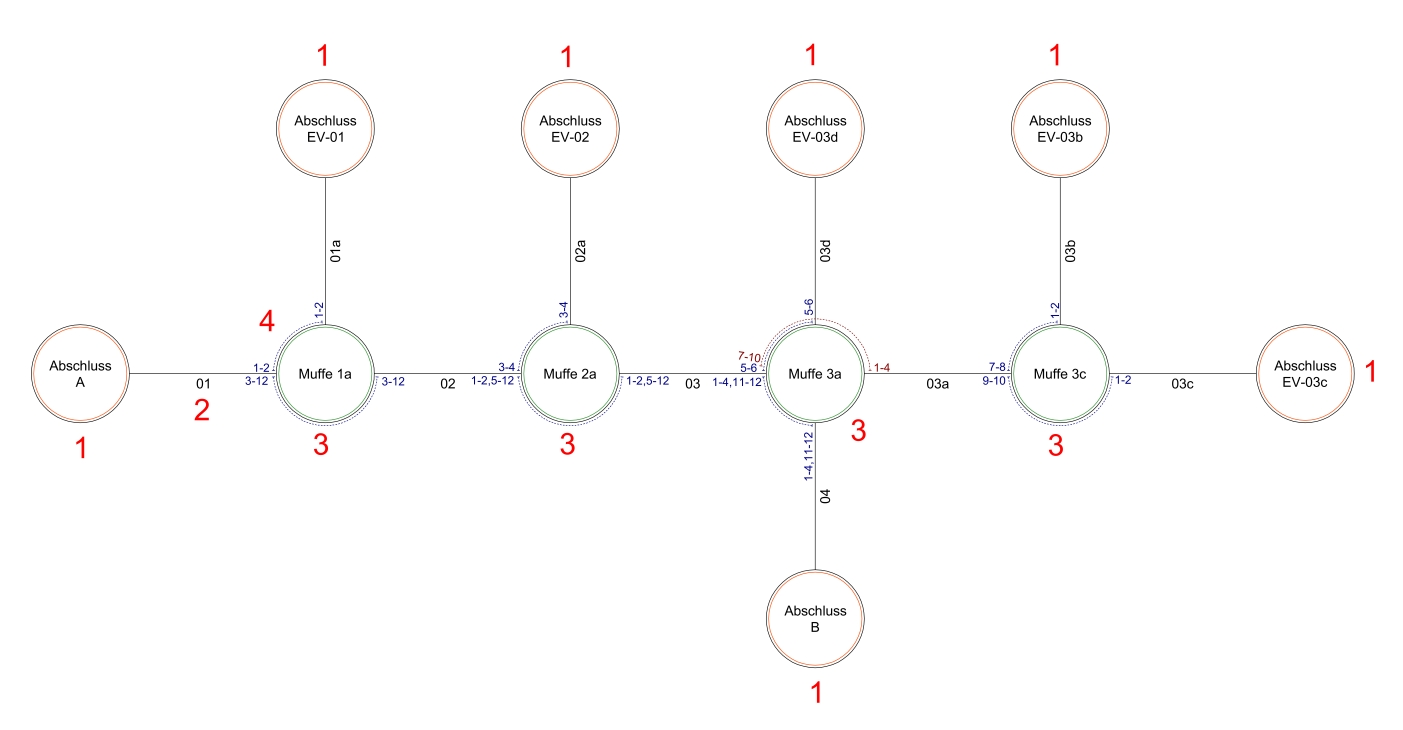

schematische Darstellung


1. Anzeige der Abschlüsse des Kabelzuges,
2. Anzeige der Kabelabschnitte des Kabelzuges,
3. Anzeige der Muffen des Kabelzuges,
4. Anzeige der Spleiße in gruppierter Schreibweise.

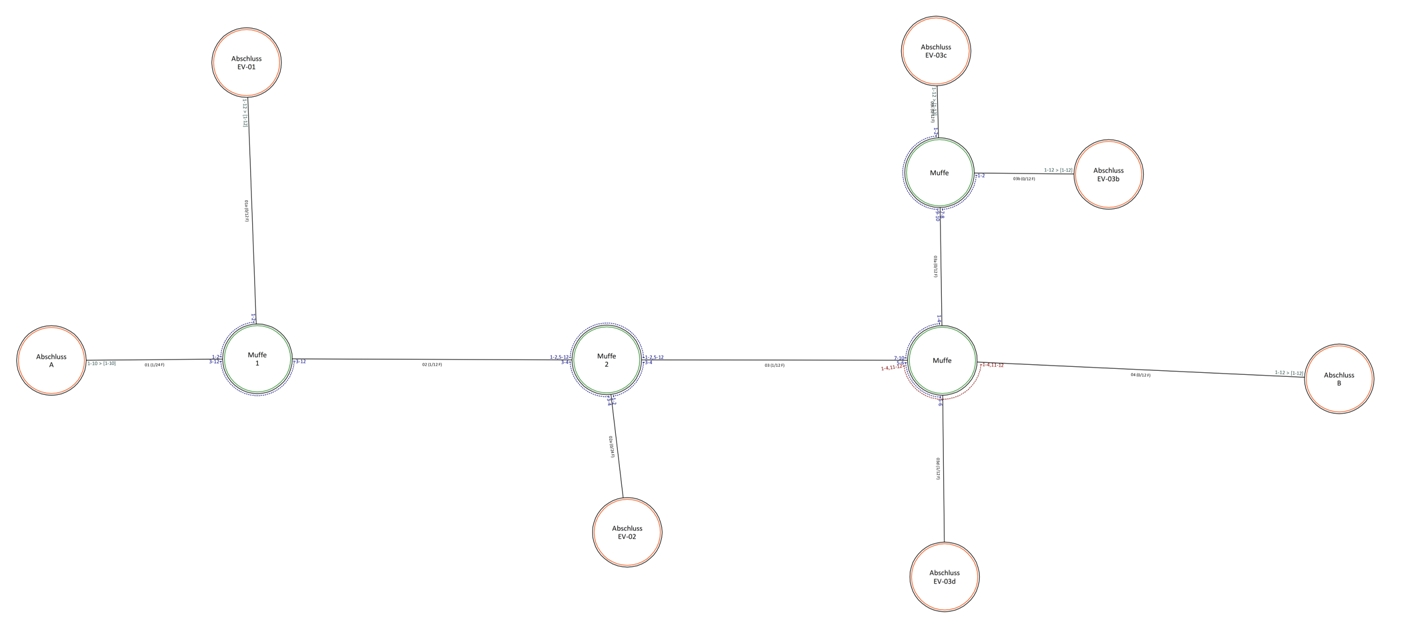

georeferenzierte Darstellung
