Plots können einzeln oder als Plotfolge ausgegeben werden.

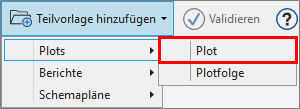

Einzelplot

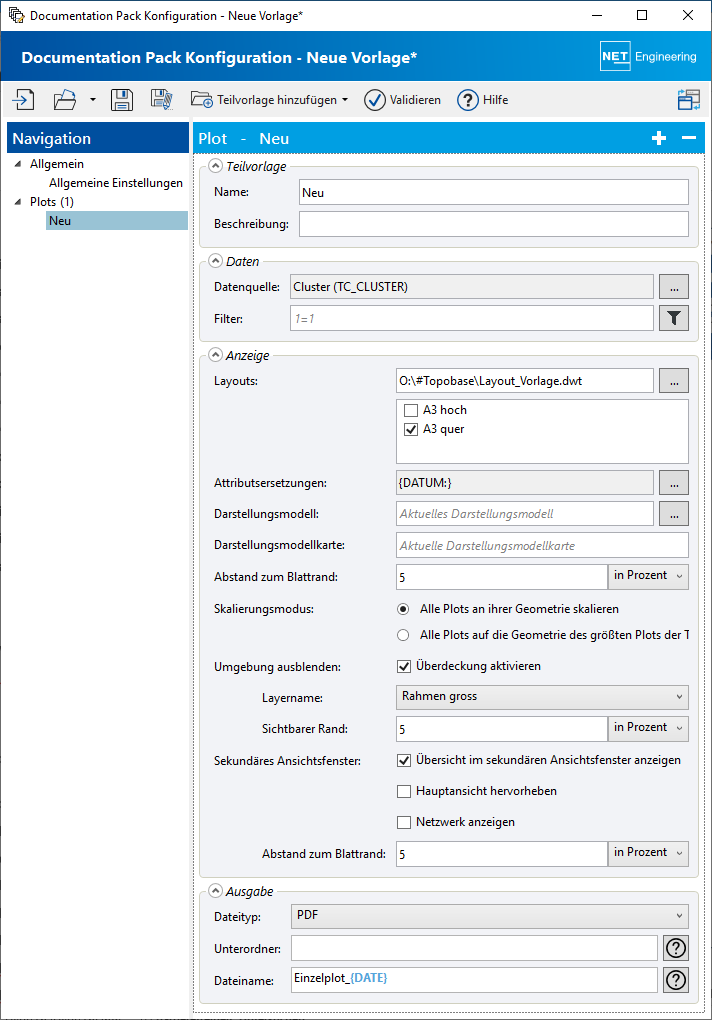

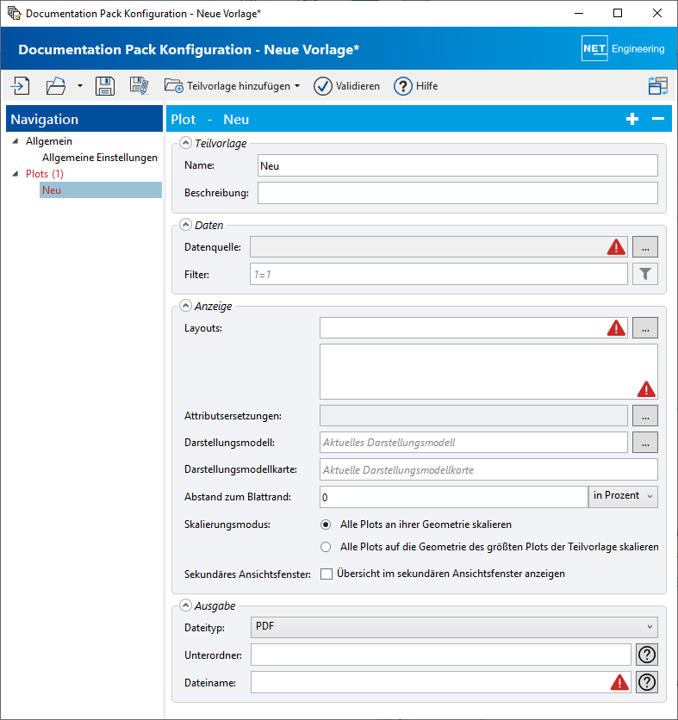

Beim Erstellen eines einzelnen Plots öffnet sich folgender Dialog:
Teilvorlage
Es muss ein "Name" für die Teilvorlage vergeben werden. Es kann eine zusätzliche "Beschreibung" hinterlegt werden.
Daten
Unter "Daten" muss eine Featureklasse oder View gewählt werden, welche die Geometrieobjekte bereitstellt. Filter können die Objekte der entsprechenden Objektklasse eingrenzen.
Anzeige
Im Bereich "Anzeige" muss eine vorher erstellte Vorlagendatei, welche die gewünschten Layouts enthält, gewählt werden. Sind mehrere Layouts in der Vorlagendatei vorhanden, muss ein Layout angehakt werden. Die im Layout verwendeten Attribute können durch Platzhalter ersetzt werden.
Mit Klick auf

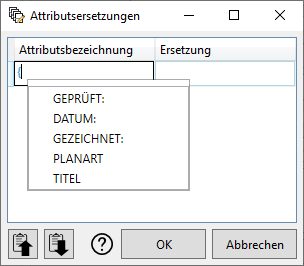

öffnet sich der Dialog für die Attributsersetzungen. Die im Layout verwendeten Attribute müssen in geschweiften Klammern angegeben werden. Mit Eingabe der ersten Klammer "{" werden alle im Layout vorhandenen Attribute zur Auswahl angeboten. Diese können dann direkt mit einem Doppelklick ausgewählt werden.
Hinweis
Attribute müssen als Block definiert werden wie hier beschrieben, wenn diese automatisch ersetzt werden sollen.
Mögliche Ersetzungen werden angezeigt, wenn man den Mauszeiger auf
führt.

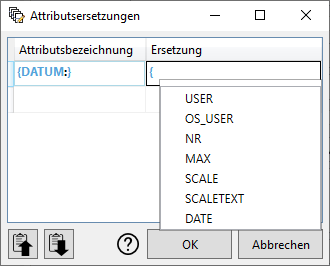

Auch bei der Ersetzung werden mit Eingabe der ersten Klammer "{" die möglichen Werte angegeben:
Für die Darstellung kann auf das aktuelle Darstellungsmodell, ein anderes gespeichertes Darstellungsmodell oder ein Darstellungsmodellkarte zugegriffen werden.
Bei "Puffer" kann der Abstand der Zeichnung zum Rand des Dokumentes [in m] angegeben werden.
Die Skalierung für die Plots kann über die eigene Geometrie oder anhand des größten Plots erfolgen.

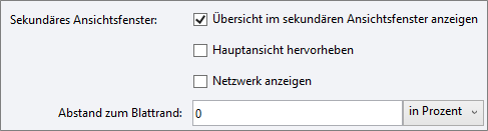

Ausgabe

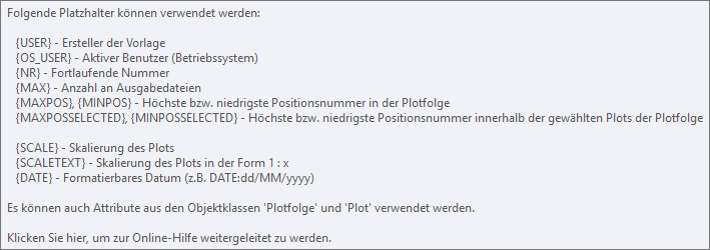

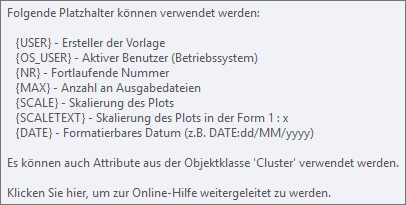

Für die auszugebenden Plots kann ein Verzeichnis und muss ein Dateiname angegeben werden. Der Dateiname kann ein festgelegter Text, ein Text in Verbindung mit einem Platzhalter oder nur über Platzhalter erzeugt werden. Mögliche Platzhalter lassen sich mit neben dem Feld "Dateiname" anzeigen. Diese variieren je nach gewählter Objektklasse. Standardmäßig sind diese vorhanden:
Wurden alle Einstellungen vorgenommen, muss die Konfiguration mit
erstmalig gespeichert werden.
Es können weitere Teilvorlagen hinzugefügt werden. Anschließend muss die Konfiguration erneut mit
gespeichert werden.

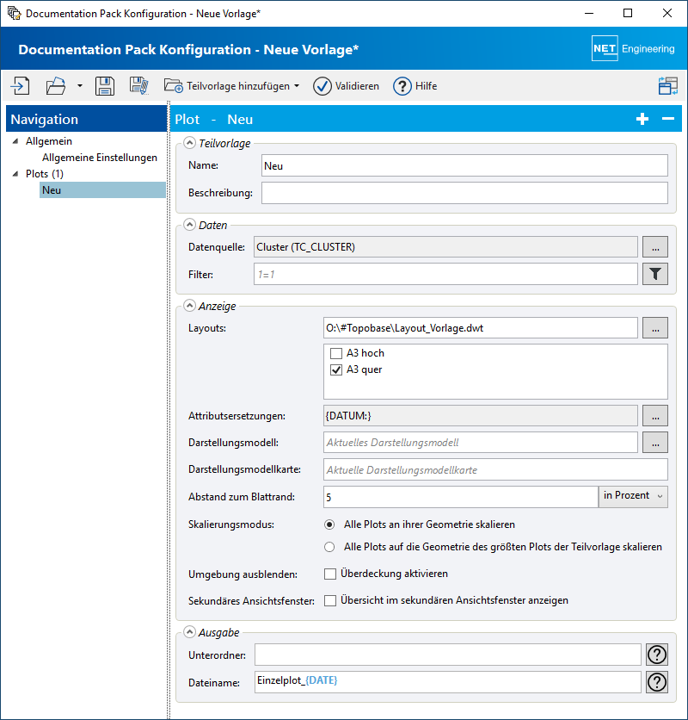

Beispiel:

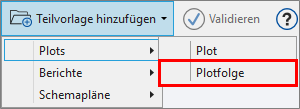

Plotfolge

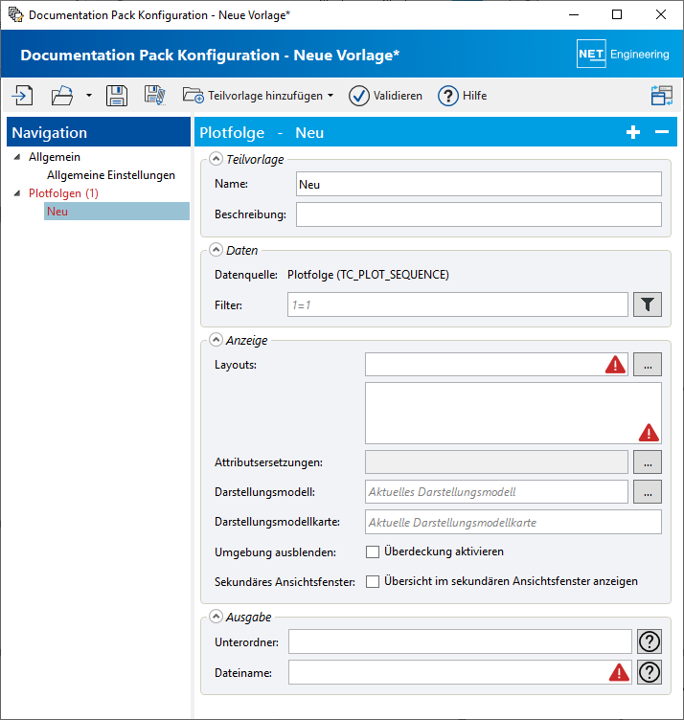

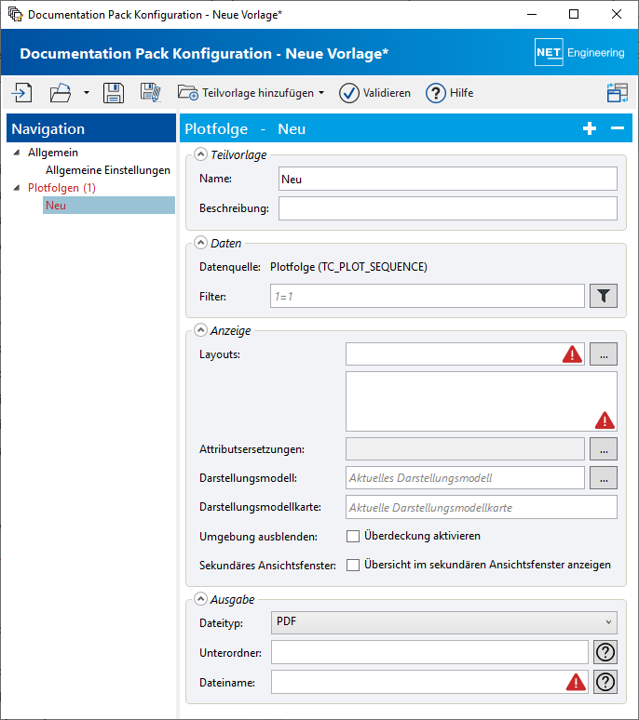

Beim Erstellen einer Plotfolge öffnet sich folgender Dialog:
Teilvorlage
Es muss ein "Name" für die Teilvorlage vergeben werden. Es kann eine zusätzliche "Beschreibung" hinterlegt werden.
Daten
Unter "Daten" ist die Datenquelle schon mit der "Plotfolge" festgelegt. Mit der Voreinstellung "1 = 1" werden alle Plotfolgen des Projektes geplottet. Es kann jedoch auch nach der FID einer bestimmten Plotfolge gefiltert werden. Diese FID findet man im oberen Bereich des Formulars "Plotfolge":
Wurden vorher im Formular der Plotfolge schon Datensätze gefiltert, werden diese mit
in den Filter übernommen.
Anzeige
Im Bereich "Anzeige" muss eine vorher erstellte Vorlagendatei, welche die gewünschten Layouts enthält, gewählt werden. Sind mehrere Layouts in der Vorlagendatei vorhanden, muss ein Layout angehakt werden. Die im Layout verwendeten Attribute können durch Platzhalter ersetzt werden.
Mit Klick auf öffnet sich der Dialog für die Attributsersetzungen. Die im Layout verwendeten Attribute müssen in geschweiften Klammern angegeben werden. Mit Eingabe der ersten Klammer "{" werden alle im Layout vorhandenen Attribute zur Auswahl angeboten. Diese können dann direkt mit einem Doppelklick ausgewählt werden.
Hinweis
Attribute müssen als Block definiert werden wie hier beschrieben, wenn diese automatisch ersetzt werden sollen.
Mögliche Ersetzungen werden angezeigt, wenn man den Mauszeiger auf führt.
Diese variieren je nach gewählter Objektklasse und den entsprechenden Werten aus zugehöriger Kante/Knoten.

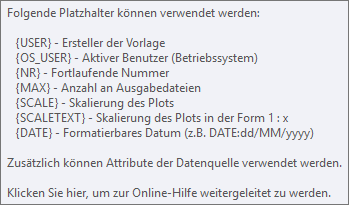

Die Platzhalter für den Dateiname sind an die Plotfolge angepasst:
Ausgabe
Für die auszugebenden Plots kann ein Verzeichnis und muss ein Dateiname angegeben werden. Der Dateiname kann ein festgelegter Text, ein Text in Verbindung mit einem Platzhalter oder nur über Platzhalter erzeugt werden. Mögliche Platzhalter lassen sich mit neben dem Feld "Dateiname" anzeigen.
Wurden alle Einstellungen vorgenommen, muss die Konfiguration mit erstmalig gespeichert werden.
Es können weitere Teilvorlagen hinzugefügt werden. Anschließend muss die Konfiguration erneut mit gespeichert werden.

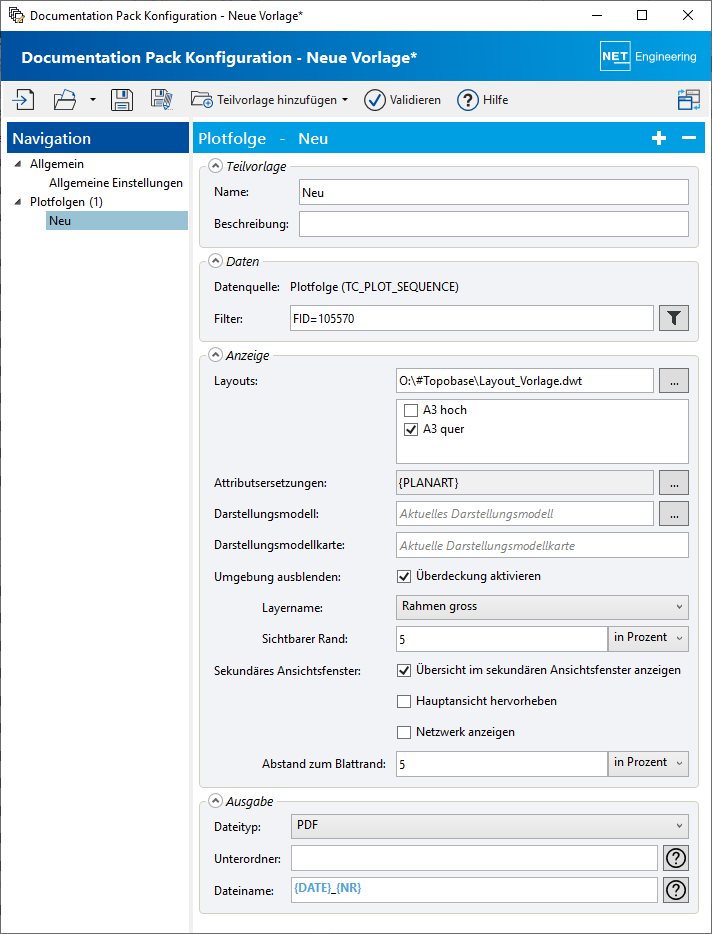

Beispiel:
