Rohrvorlage erstellen

Um Rohren andere Rohre und Kabel zuordnen zu können, muss definiert sein, an welchem Fangpunkt des Rohres die Elemente angeordnet werden sollen. Diesem Zweck dient die Rohrvorlage. Der Nutzer bestimmt mit der Anzahl der Fangpunkte in der Rohrvorlage selbst, wie viele Elemente einem Rohr zugeordnet werden.

Ablauf

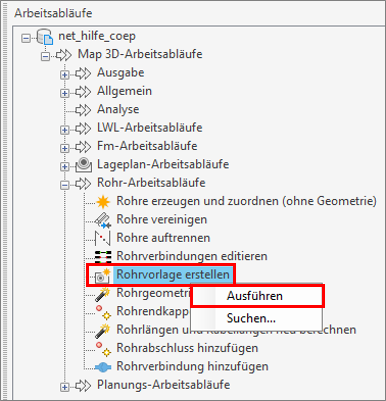

Starten Sie den Arbeitsablauf im Arbeitsablauf-Explorer > Rohr-Arbeitsabläufe > Rohrvorlage erstellen über einen Doppelklick, aus dem Kontextmenü oder den Button mceclip3.png im rechten unteren Bereich des Arbeitsablauf-Explorers:


oder auf der Registerkarte NET Stammdaten:


oder im Rohrtyp im Menü "Bearbeiten":

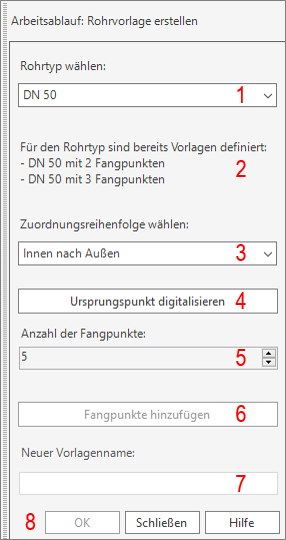

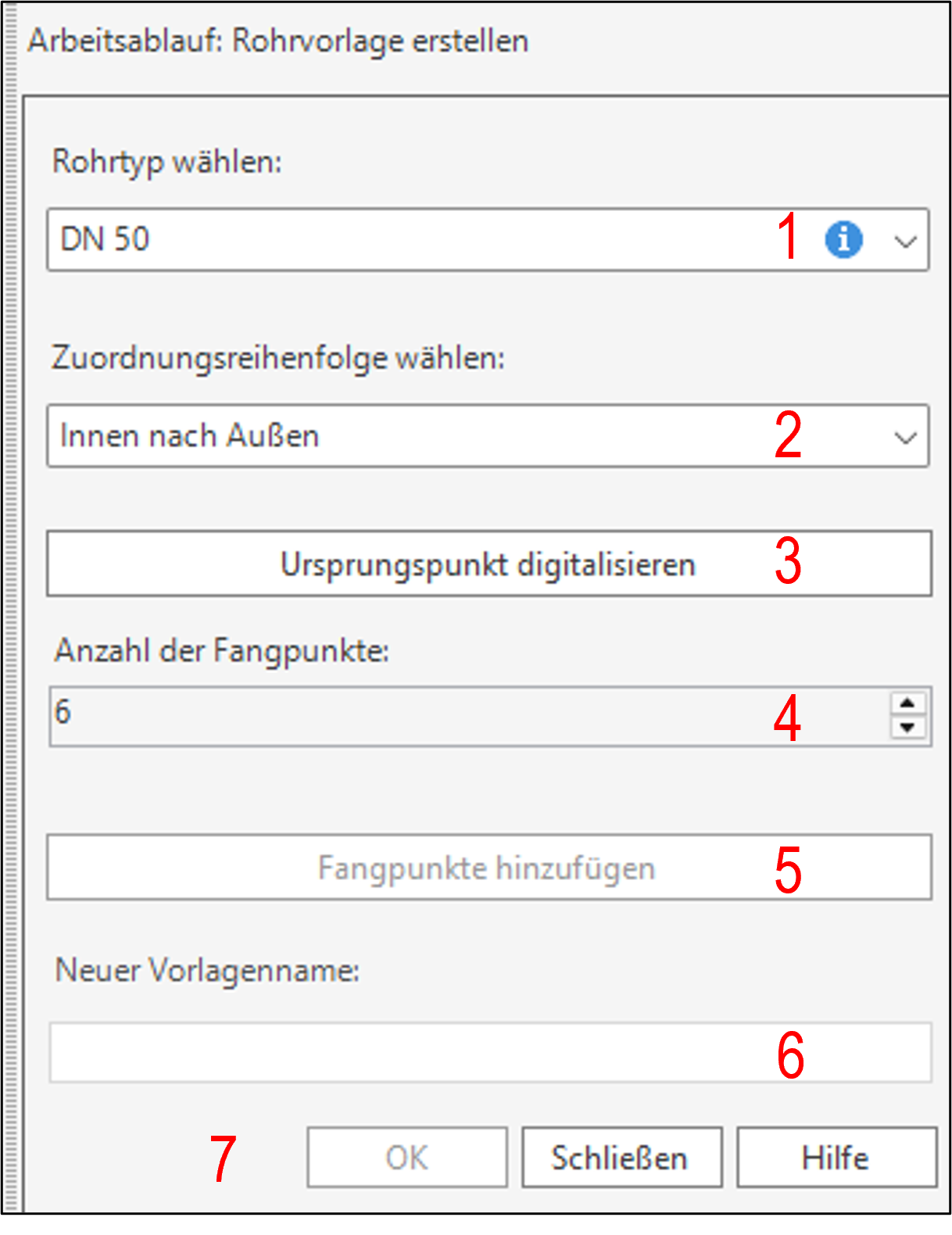

Es öffnet sich folgender Dialog:


1. Rohrvorlagen werden zu den einzelnen Rohrtypen angelegt. Der Rohrtyp muss aus der Auswahlliste gewählt werden, zu dem die Vorlage erstellen werden soll.
2. Bereits definierte Rohrvorlagen zum gewählten Rohrtyp werden in der Auswahlliste angezeigt.
3. Es kann festgelegt werden, ob das erste untergeordnete Rohr innen oder außen platziert werden soll.
4. Über den Button "Ursprungspunkt digitalisieren" wird der Ursprung der Rohrvorlage erzeugt.
5. Geben Sie die Anzahl der Fangpunkte ein.
6. Mit "Fangpunkte hinzufügen" erzeugen Sie die Fangpunkte in der Grafik.
7. Sie haben die Möglichkeit, einen Namen für die neu erstellte Vorlage einzugeben. Geben Sie keinen Namen ein, wird er automatisch aus Rohrtyp und Anzahl der Fangpunkte gebildet.
8. Mit OK bestätigen Sie Ihre Angaben und initiieren das Erstellen der Vorlage.

Hinweis
Beachten Sie für die Darstellung der Rohre im Trassenquerschnitt, dass die Rohrtypdefinitionen bezüglich Ihrer Zeichnungsgröße in der Grafik aufeinander abgestimmt sein müssen.

Rohrvorlage ändern

Wurde bei einem Rohrtyp die Geometrie (Durchmesser) geändert, kann es notwendig werden, die Lage der Fangpunkte in der Rohrvorlage neu zu definieren.

Ablauf

Die nicht mehr gültige Rohrvorlage wird gelöscht. Anschließend erstellt man die neue Rohrvorlage entsprechend des Arbeitsablaufes.

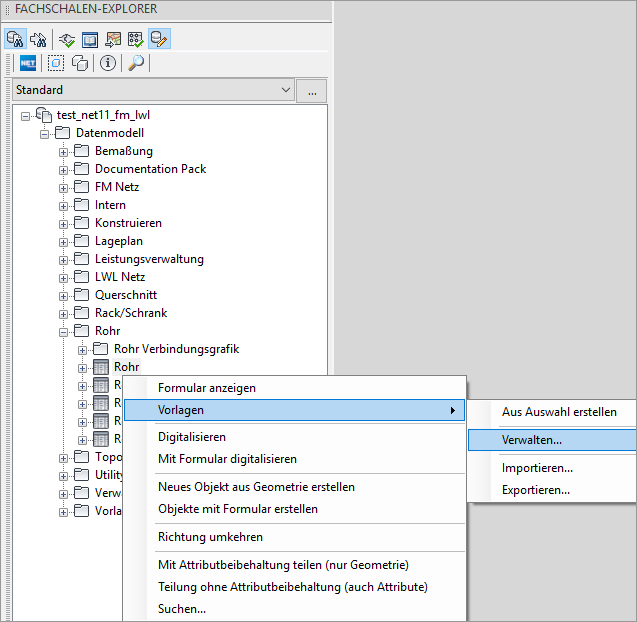

Zum Löschen der Rohrvorlage startet man im Fachschalen-Explorer > Rohr > Vorlagen > Verwalten den "Vorlagen-Manager":


oder auf der Registerkarte NET Planung:

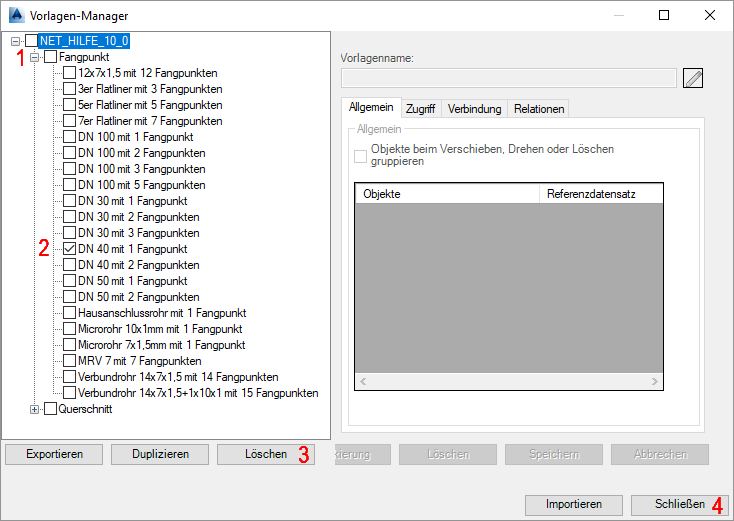

Im Vorlagen-Manager hat man die Möglichkeit, die Rohr- und Querschnittsvorlagen zu bearbeiten


1. Die Rohrvorlagen müssen mit Klick auf mceclip8.png geöffnet werden.
2. Die Rohrvorlage, welche gelöscht werden soll, wird mit einem Haken markiert.
3. Der Bearbeitungsschritt (z. B. Löschen), der ausgeführt werden soll, wird gewählt.
4. Der Vorlagen-Manager wird geschlossen.

Hinweis
Nun kann die neue Rohrvorlage erstellt werden. Diese muss anschließend den Rohren neu zugewiesen werden.

Rohrvorlage manuell erstellen

Sollen einmal keine runden Rohrvorlagen erstellt werden, wie sie im Arbeitsablauf entstehen, oder Rohrvorlagen mit unsymmetrisch verteilten Fangpunkten, können die Rohrvorlagen auch manuell erzeugt werden.

Ablauf

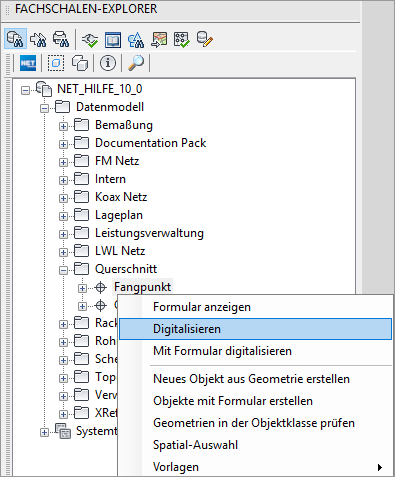

Über den Fachschalen-Explorer > Querschnitt > Fangpunkt werden die Positionen der Fangpunkte der Rohrvorlage digitalisiert. Dabei ist darauf zu achten, welche Zeichnungsgröße der Rohrtyp hat, für den die Rohrvorlage erstellt werden soll.

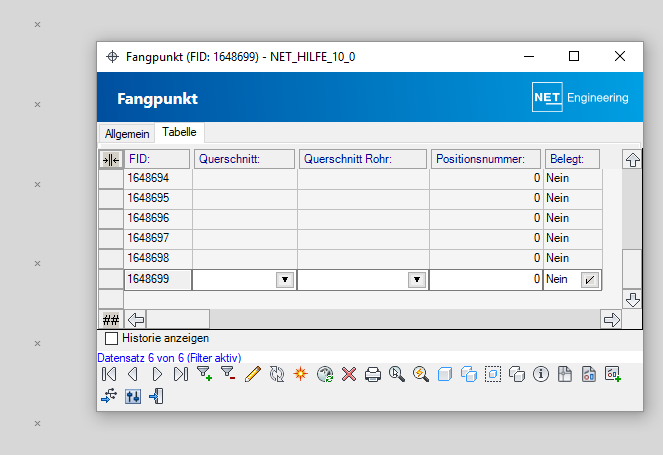

In den Datensätzen der Fangpunkte sind die Positionsnummern Null.

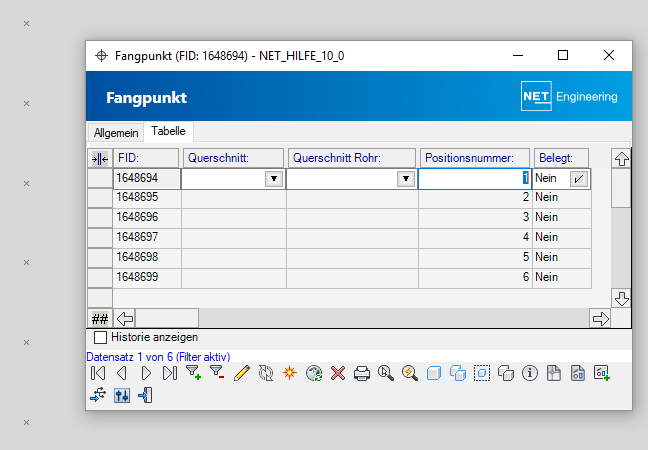

Diese müssen entsprechend nummeriert werden.

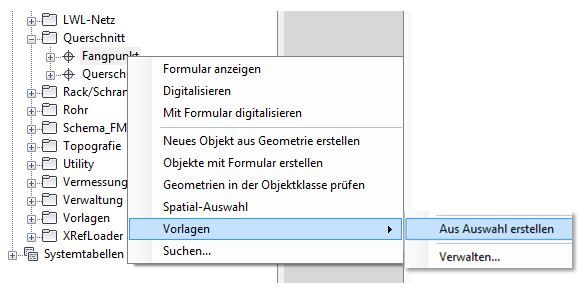

Über den Fachschalen-Explorer > Querschnitt > Fangpunkt wählt man im Kontextmenü Vorlagen > aus Auswahl erstellen.

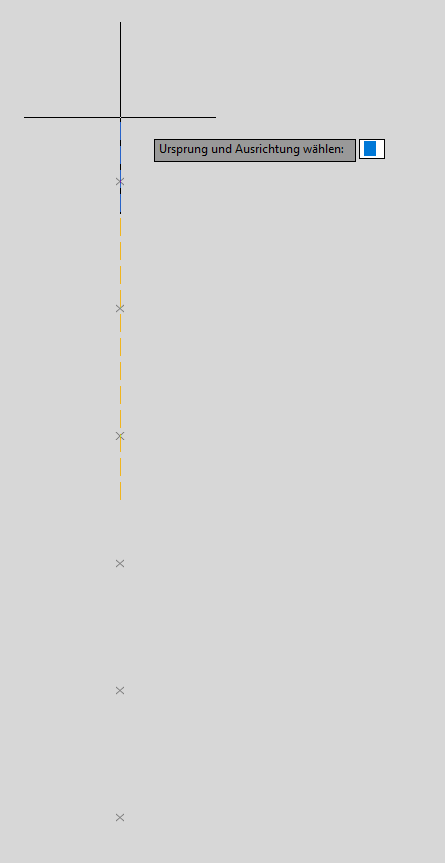

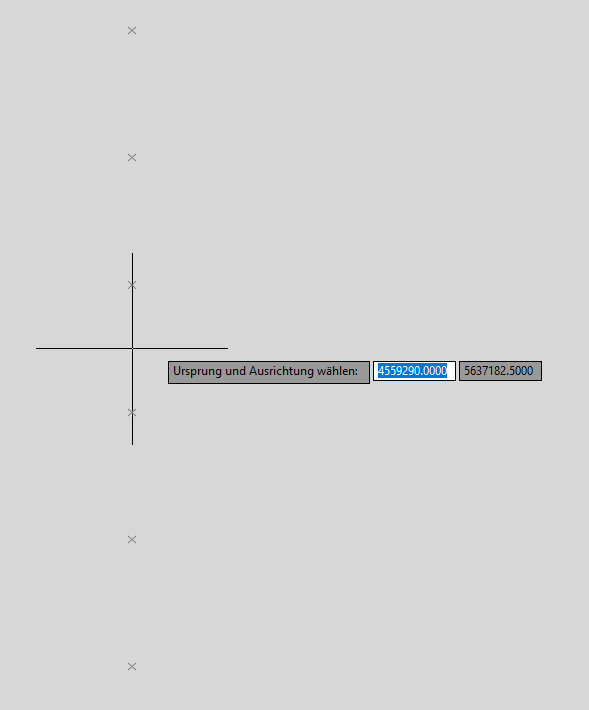

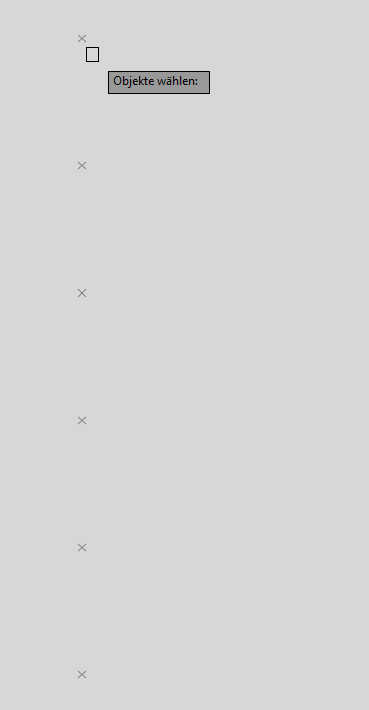

Die einzelnen Fangpunkte werden gewählt Der Ursprung der Rohrvorlage wird festgelegt Die Ausrichtung der Rohrvorlage wird angegeben.
mceclip13.png mceclip14.png mceclip15.png


Der Name der Rohrvorlage muss angegeben werden.

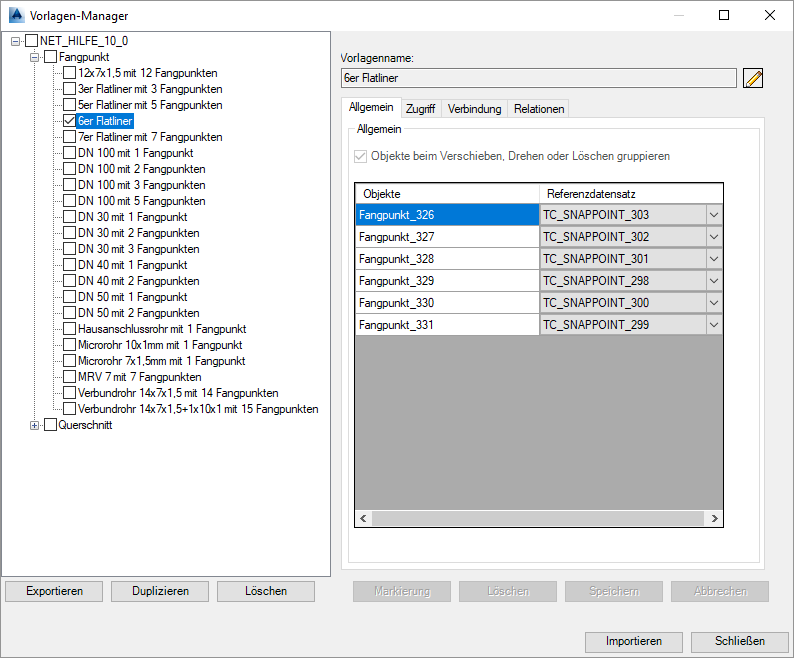

Der Name der Rohrvorlage muss gespeichert werden.

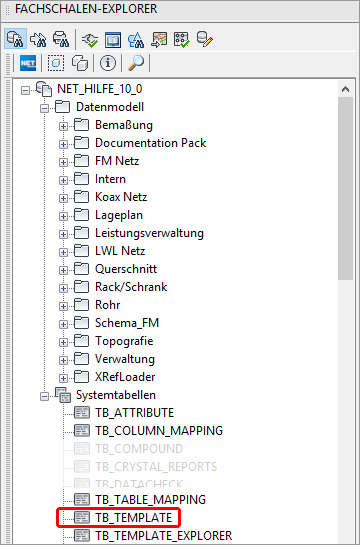

Im Fachschalen-Explorer > Systemtabellen > TB_TEMPLATE wählen und das Formular öffnen.


Hinweis

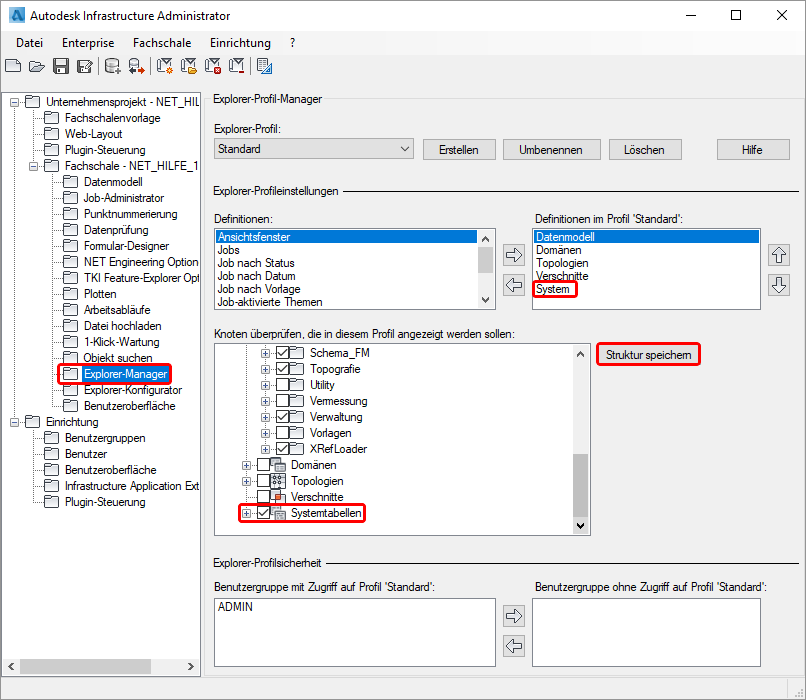

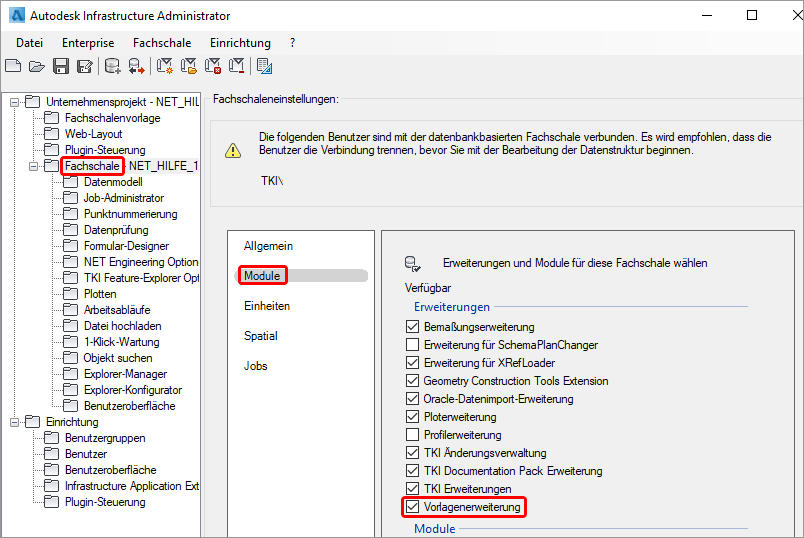

Sind die Systemtabellen im Fachschalen-Explorer nicht zu sehen, müssen diese im Infrastructure Administrator eingeblendet werden. Dazu wählt man im entsprechenden Projekt unter Module die Vorlagenerweiterung aus:


Im Explorer-Manager muss die Definition "System" im Profil hinzugefügt werden, die Systemtabellen aktiviert und die Struktur gespeichert werden.

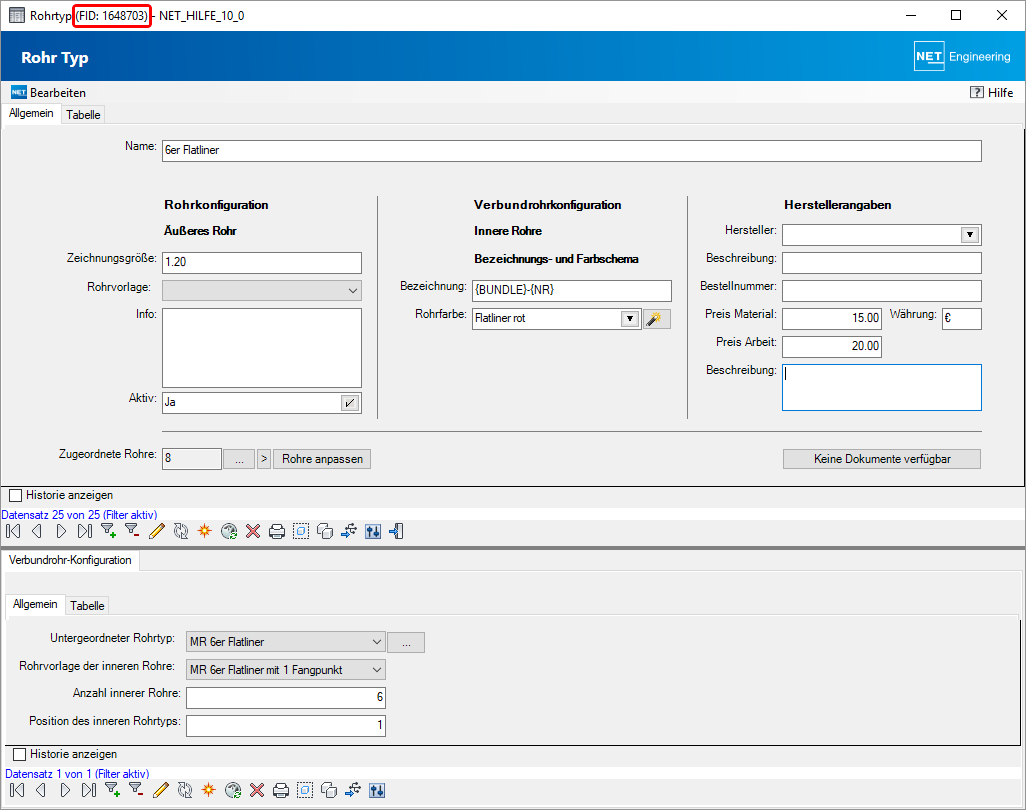

Die FID des Rohrtyps wird benötigt.

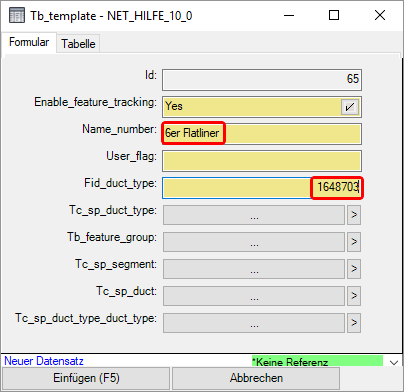

Die FID des Rohrtyps muss im entsprechenden Datensatz des Formulars TB_TEMPLATE eingetragen werden.

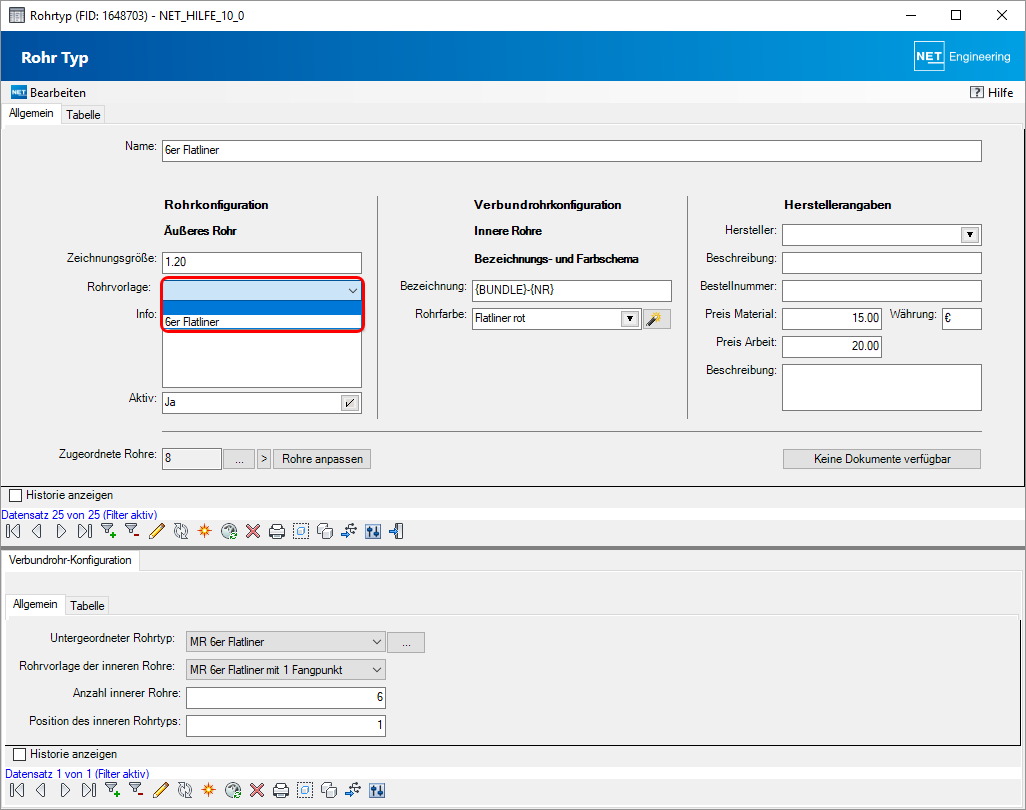

Die Rohrvorlage kann nun dem Rohrtyp (oder einzelnen Rohren) zugewiesen werden.

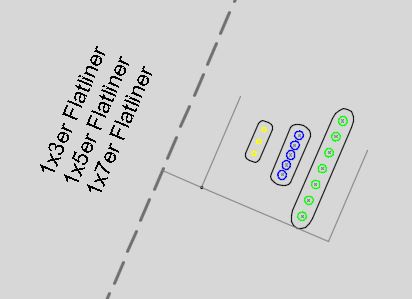

Das Darstellungsmodell für den Trassenquerschnitt muss für die Rohre im Querschnitt entsprechend, z. Bsp. für Flatliner angepasst werden.
