Im Rohrmodul gibt es zwei Möglichkeiten, Leerrohre zu dokumentieren. Die Darstellung der Leerrohrinfrastruktur kann mit oder ohne Geometrie erfolgen. Rohre können sowohl einer Trasse als auch einem anderen Rohr (Rohr-in-Rohr-Verwaltung) zugeordnet werden. Die Zuordnung der Rohre zu Trasse oder Rohr kann jederzeit wieder gelöst werden.
Ablauf

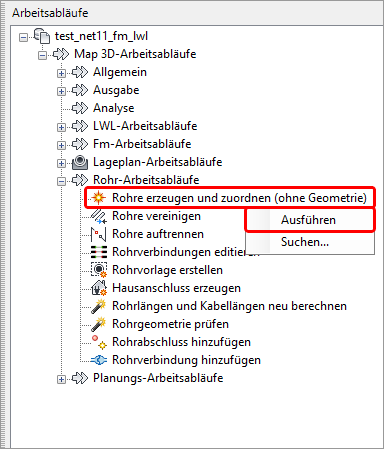

Starten Sie den Arbeitsablauf im Arbeitsablauf-Explorer > Rohr-Arbeitsabläufe > Rohre erzeugen und zuordnen (ohne Geometrie) über einen Doppelklick, aus dem Kontextmenü oder den Button im rechten unteren Bereich des Arbeitsablauf-Explorers:

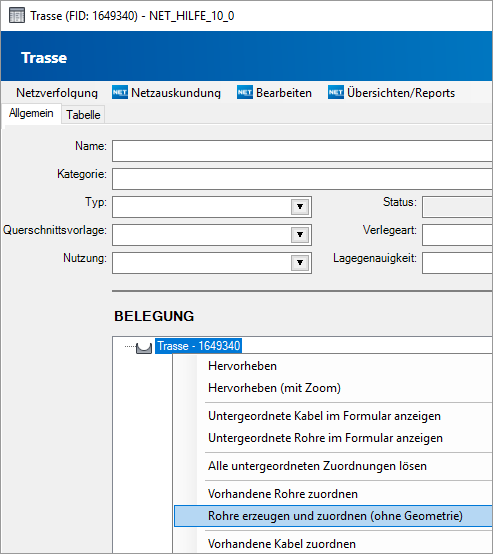

oder im Formular Trasse bzw. Rohr im jeweiligen Kontextmenü
Es öffnet sich der Arbeitsablauf zur Erzeugung von Rohren ohne Geometrie.

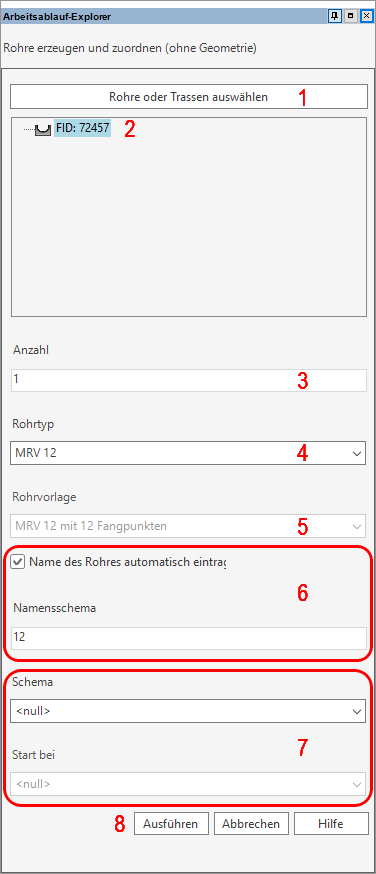

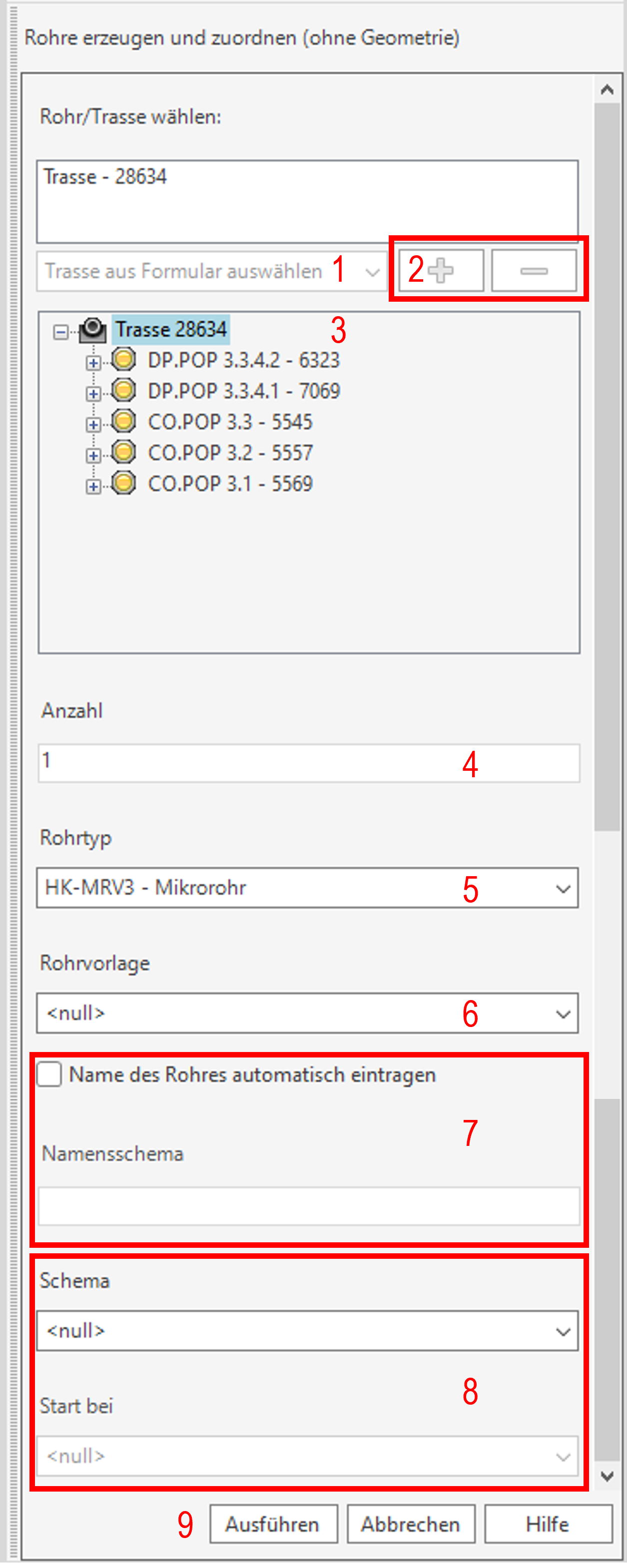

Wurde der Arbeitsablauf aus dem Kontextmenü einer Trasse/Rohr heraus gestartet, ist die Trasse/das Rohr schon ausgewählt (3). Wurde der Arbeitsablauf hingegen aus dem Arbeitsablauf-Explorer heraus gestartet, muss noch eine Trasse/Rohr gewählt werden (1) und (2).

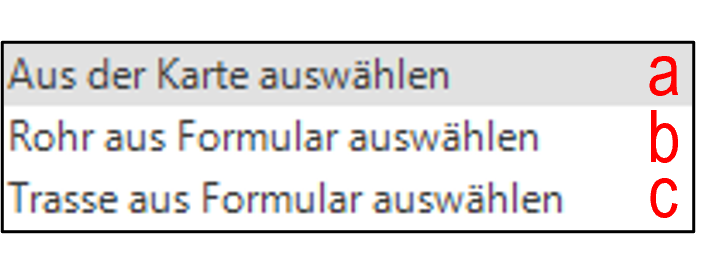

1. Starten Sie mit der Erzeugung des Rohres aus dem Arbeitsablauf-Explorer, kann ausgewählt werden, wie die Objektauswahl erfolgen soll.
a) Die Trasse/das Rohr kann aus der Karte ausgewählt werden.
b) Ein gefiltertes Rohr aus dem Formular wird übernommen.
c) Eine gefilterte Trasse aus dem Formular wird übernommen.
2. Die Einträge können hinzugefügt bzw. entfernt werden.
3. Beim Start des Arbeitsablaufes aus dem Trassen- oder Rohrformular ist das entsprechende übergeordnete Element bereits ausgewählt. Es wird der Name oder die FID des Objektes angezeigt.
4. Geben Sie die Anzahl der zu erzeugenden Rohre ein.
5. Der Rohrtyp wird aus der Liste vorhandener Rohrtypen ausgewählt.
6. Die benötigte Rohrvorlage zum Rohrtyp wird gewählt. Ist einem Rohrtyp mit Verbundrohr-Konfiguration eine eindeutige Rohrvorlage zugeordnet, erscheint diese im Auswahlfeld.
7. Bei aktivierter Option "Name ... automatisch eintragen" kann der Name für das Rohr eingegeben werden. Soll kein festgelegter Name vergeben werden, können verschiedene Platzhalter einen Namen für das Rohr/die Rohre erzeugen.
| Platzhalter | Beschreibung |
| NR | Die zu erzeugenden Rohre werden durchnummeriert. |
| TYPE | Der Typ des zu erstellenden Rohres wird als Name vergeben. |
| PARENT_NAME | Der Name des Rohres, dem das Rohr zugeordnet wird, wird verwendet. |
| PARENT_TYPE | Der Typ des Rohres, dem das Rohr zugeordnet wird, wird als Name vergeben. |
Die Platzhalter müssen in geschwungenen Klammer geschrieben werden.
Beispiel: {PARENT_NAME}.{NR} - {TYPE}
Der Name der neu zu erzeugenden, untergeordneten Rohre wird gebildet aus dem Name des übergeordneten Rohres, die Rohre werden durchnummeriert und aus dem Rohrytp.
Bei nicht aktivierter Option wird kein Name automatisch vergeben.
8. Die Rohrfarben werden entsprechend dem Farbschema erzeugt. Der Nutzer kann das Farbschema auswählen und den jeweiligen Startpunkt bestimmen.
Hinweis: für untergeordnete Rohre, die automatisch über die Konfiguration im Rohrtyp erzeugt werden, gilt das dort zugeordnete Farbschema.
9. Mit dem Button "Ausführen" startet die Erzeugung der Rohre ohne Geometrie.
Hinweis
Das Rohr ohne Geometrie erhält immer die Geometrie der übergeordneten Trasse/des übergeordneten Rohres.
Hinweis
Enthalten die Eingaben Fehler erscheint folgendes Symbol:
Ein Tooltipp gibt Hinweise auf mögliche Fehlerquellen, die behoben werden müssen.
Hinweis

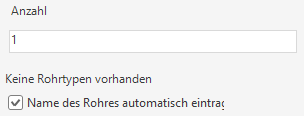

Sind in dem Projekt keine Rohrtypen vorhanden, wird dies anstelle von "Rohrtyp" und "Rohrvorlage" angezeigt:
| mit Rohrtypen | ohne Rohrtypen |
