Der Arbeitsablauf dient der Überprüfung von Rohrgeometrien und der geometrisch, fehlerfreien Zuordnung zu Trassen und Rohren.
Ablauf

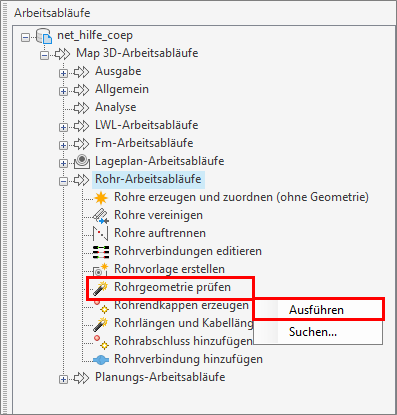

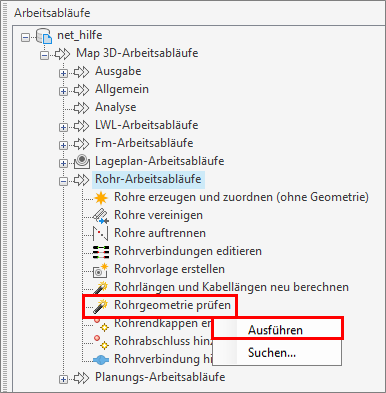

Starten Sie den Arbeitsablauf im Arbeitsablauf-Explorer > Rohr-Arbeitsabläufe > Rohrgeometrie prüfen über einen Doppelklick, aus dem Kontextmenü oder den Button im rechten unteren Bereich des Arbeitsablauf-Explorers:

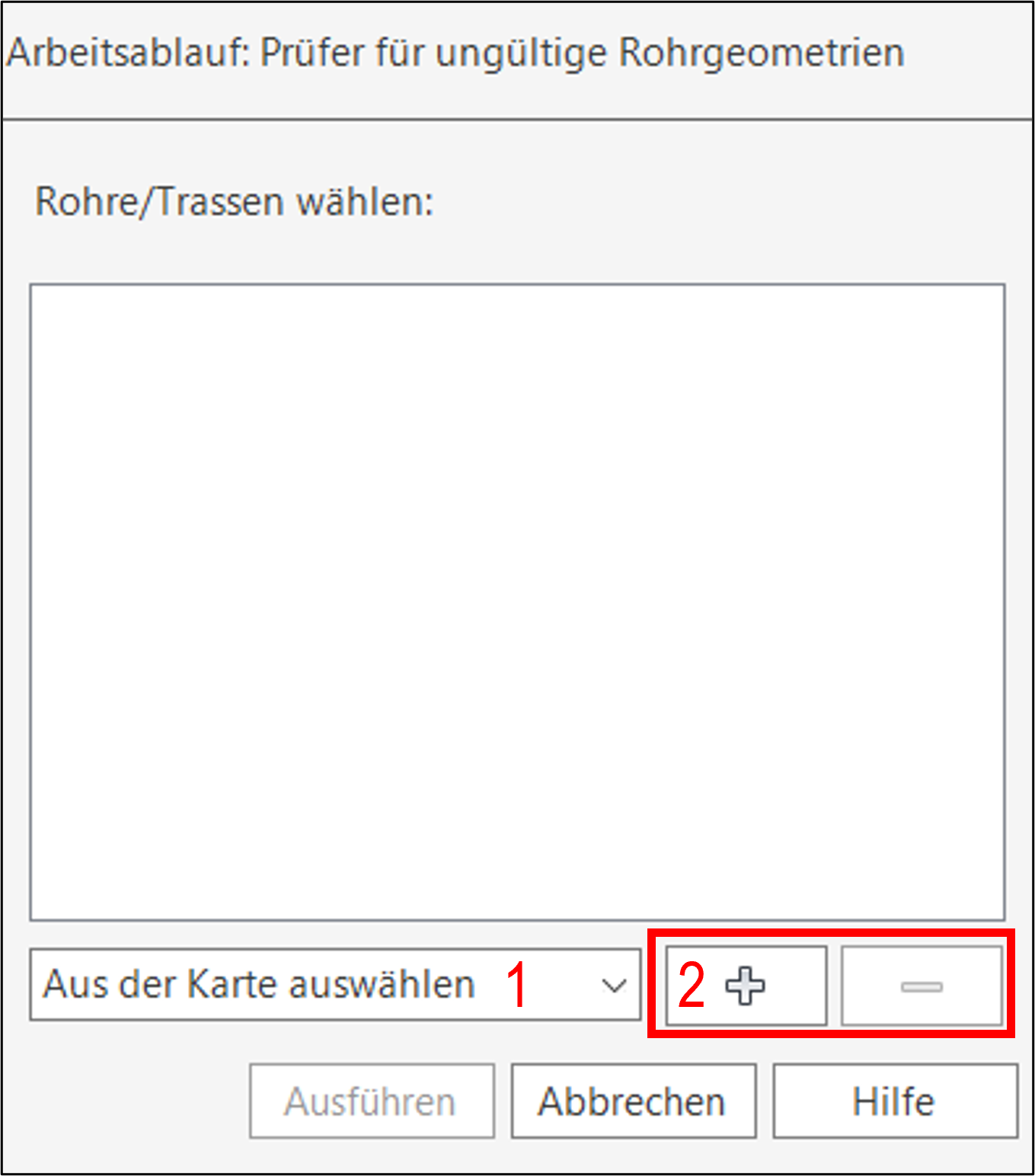

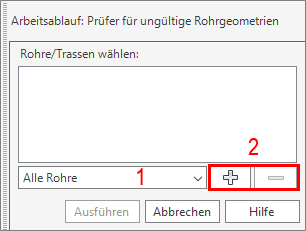

Es öffnet sich folgender Dialog:

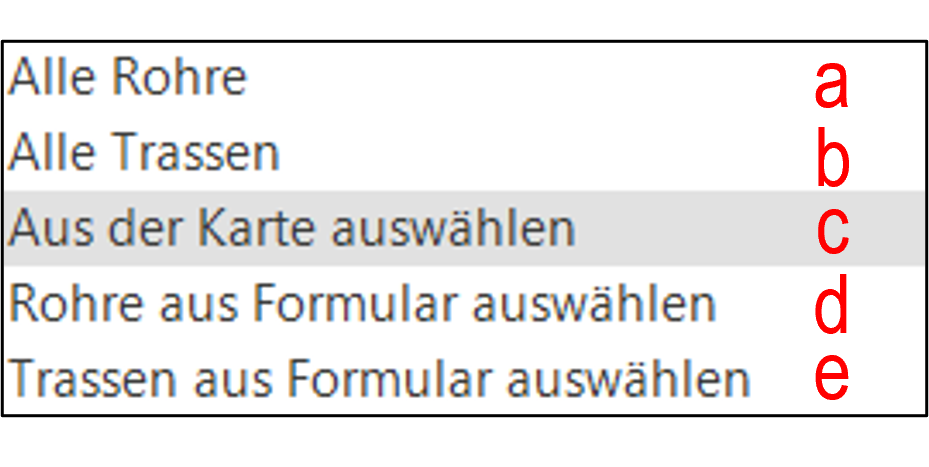

1. Es kann ausgewählt werden, wie die Objektauswahl erfolgen soll.
a) Die Objekte können aus der Karte ausgewählt werden.
b) Die Trassen der zu überprüfenden Rohre können vorher nach den gewünschten Kriterien gefiltert werden. Es werden sowohl Rohre direkt in der Trasse als auch Rohre im Rohr in der Trasse berücksichtigt.
c) Die zu überprüfenden Rohre können vorher nach den gewünschten Kriterien gefiltert werden.
d) Der Arbeitsablauf kann für die Rohre aller Trassen im Projekt durchgeführt werden.
e) Der Arbeitsablauf kann für alle Rohre im Projekt durchgeführt werden.
2. Die Einträge können hinzugefügt bzw. entfernt werden.
Die Überprüfung startet über den Button .

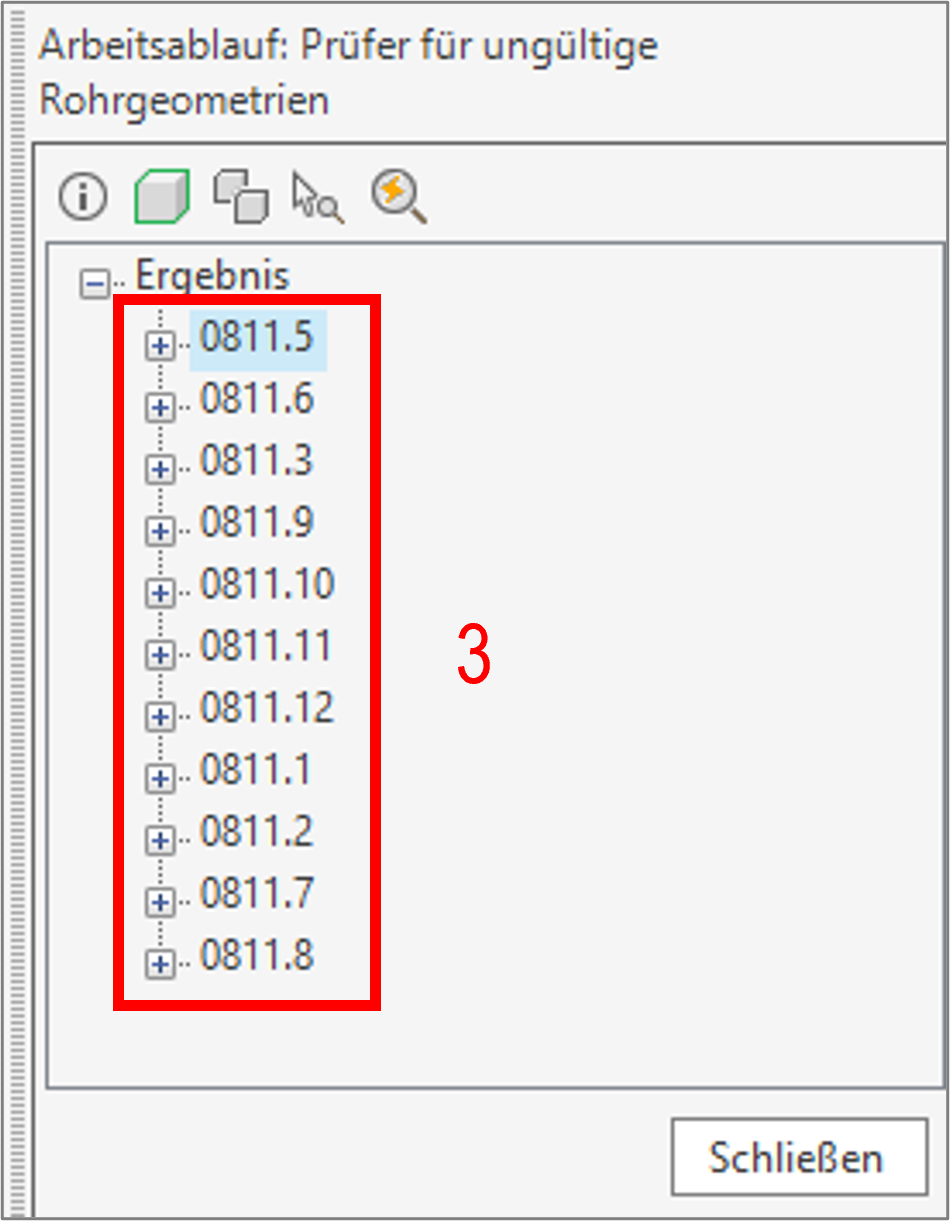

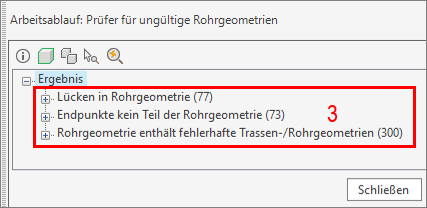

3. Als Ergebnis werden die Rohre nach Fehlern gruppiert angezeigt. In Klammern wird die Anzahl der Rohre je Gruppe angezeigt.

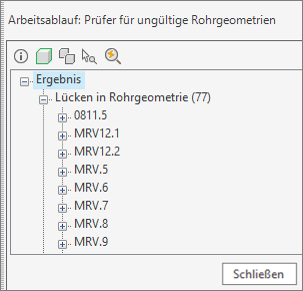

Die Rohre werden in den Gruppen mit Name oder FID aufgelistet.

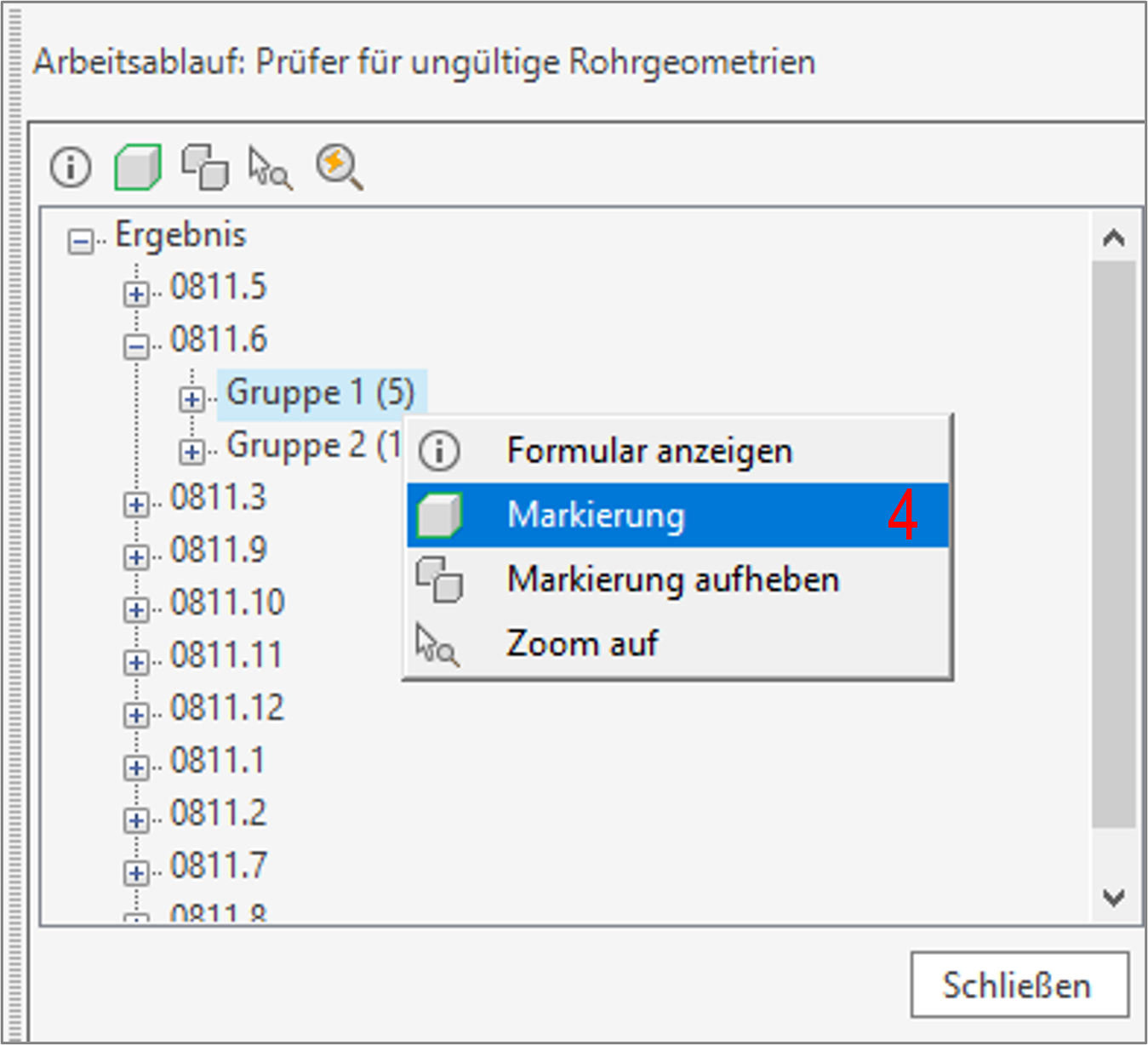

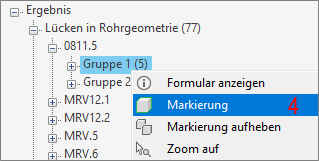

4. Trassen/Rohre, denen das Rohr geometrisch korrekt zugeordnet ist, werden gruppiert. Zwischen den gruppierten Trassen/Rohren liegt der Geometriefehler. Über das Hervorheben kann die Position des Geometriefehlers sichtbar gemacht werden.

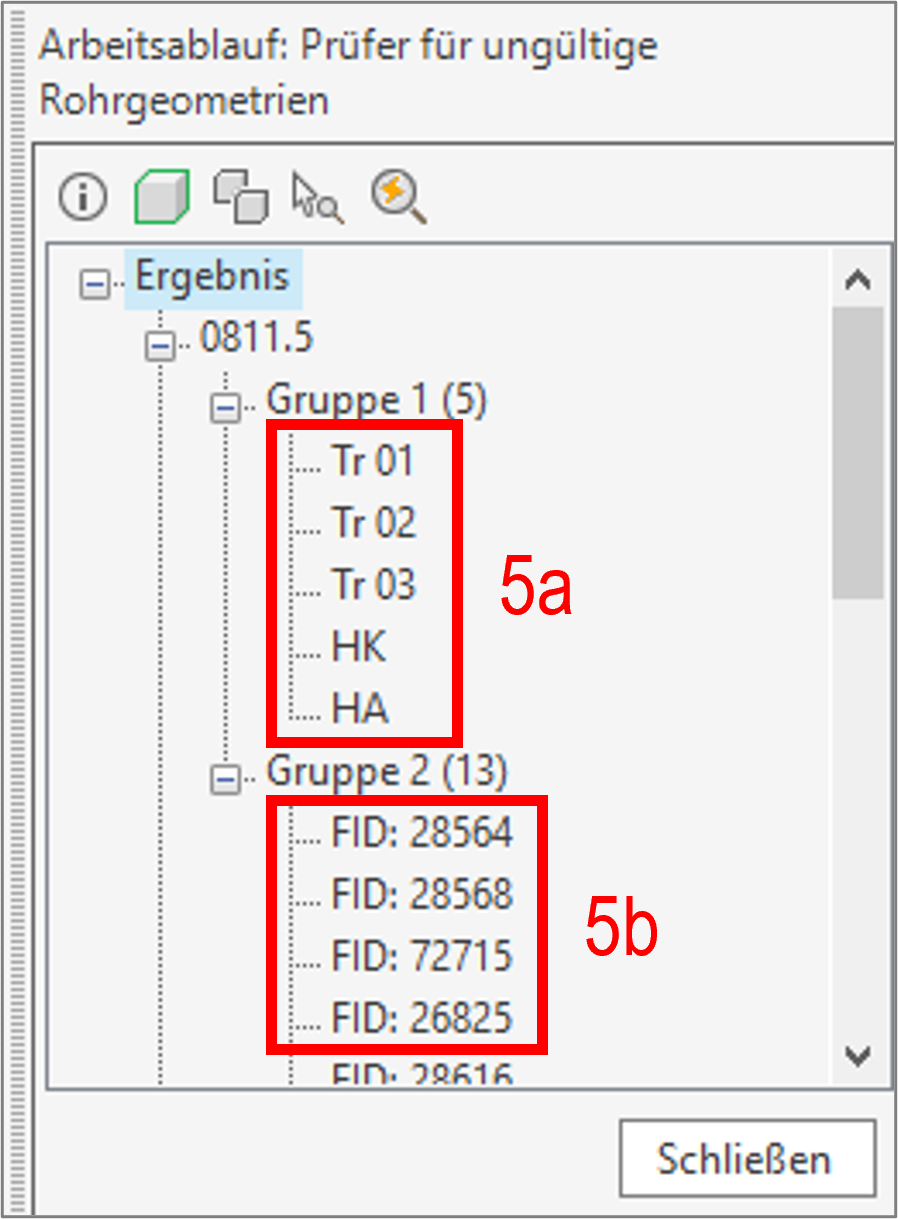

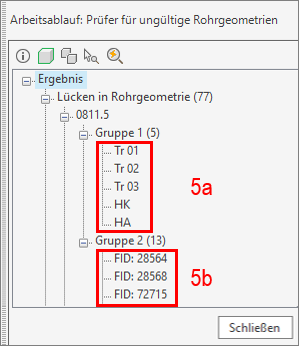

5. Innerhalb der Gruppen werden die Trassen/Rohre mit Name (a) oder FID (b) aufgelistet.
Über das Kontextmenü können folgende Funktionen verwendet werden:

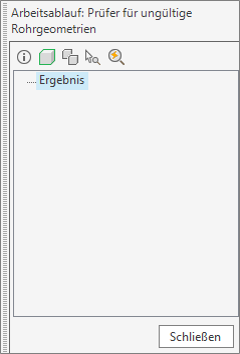

Nach der Korrektur der Fehler und erneutem Durchführen des Arbeitsablaufes, werden keine Rohre mehr als Ergebnis aufgelistet.
Fehlerquelle
mögliche Fehler in der Rohrgeometrie können sein:
Trassen-Endpunkte liegen nicht genau übereinander, es gibt eine sehr kleine Lücke:

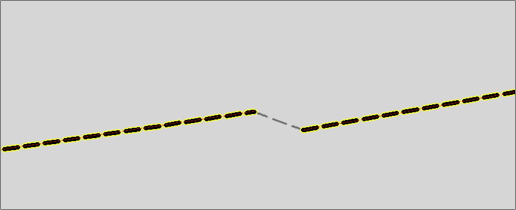

ein Rohr weist in der Trassenzuordnung eine Lücke auf:

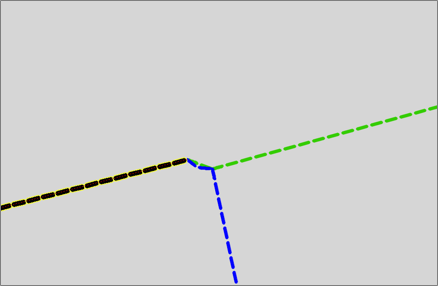

ein Rohr ist an einer unübersichtlichen Stelle mit vielen Trassenabschnitten fehlerhaft doppelt zugeordnet:

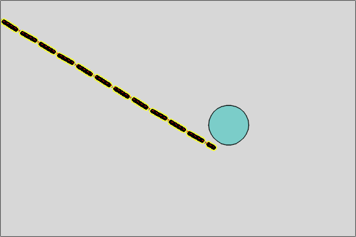

Knoten (Rohrabschluss/Fitting) liegen nicht exakt auf Trassen-/Rohrenden
