Splitverhältnis überprüfen

Der Arbeitsablauf dient der Überprüfung von Splitverhältnissen bei der Verwendung von Splittern in LWL-Netzen.

Ablauf

Starten Sie den Arbeitsablauf im Arbeitsablauf-Explorer > LWL-Arbeitsabläufe > Splitverhältnis überprüfen über einen Doppelklick, aus dem Kontextmenü oder den Button mceclip3.png im rechten unteren Bereich des Arbeitsablauf-Explorers:

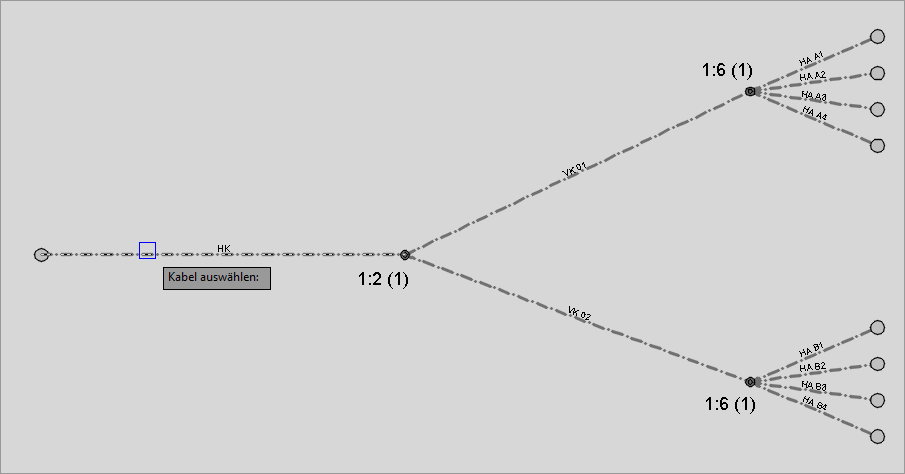

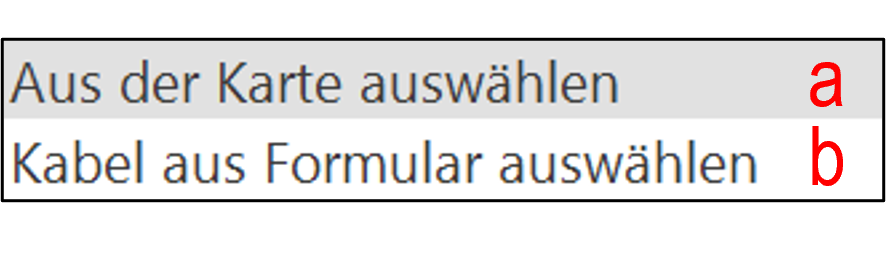

Man wird aufgefordert, ein Kabel zu wählen (kann es in der Grafik nicht gewählt werden, ist auch die Wahl aus der Datenbank möglich):

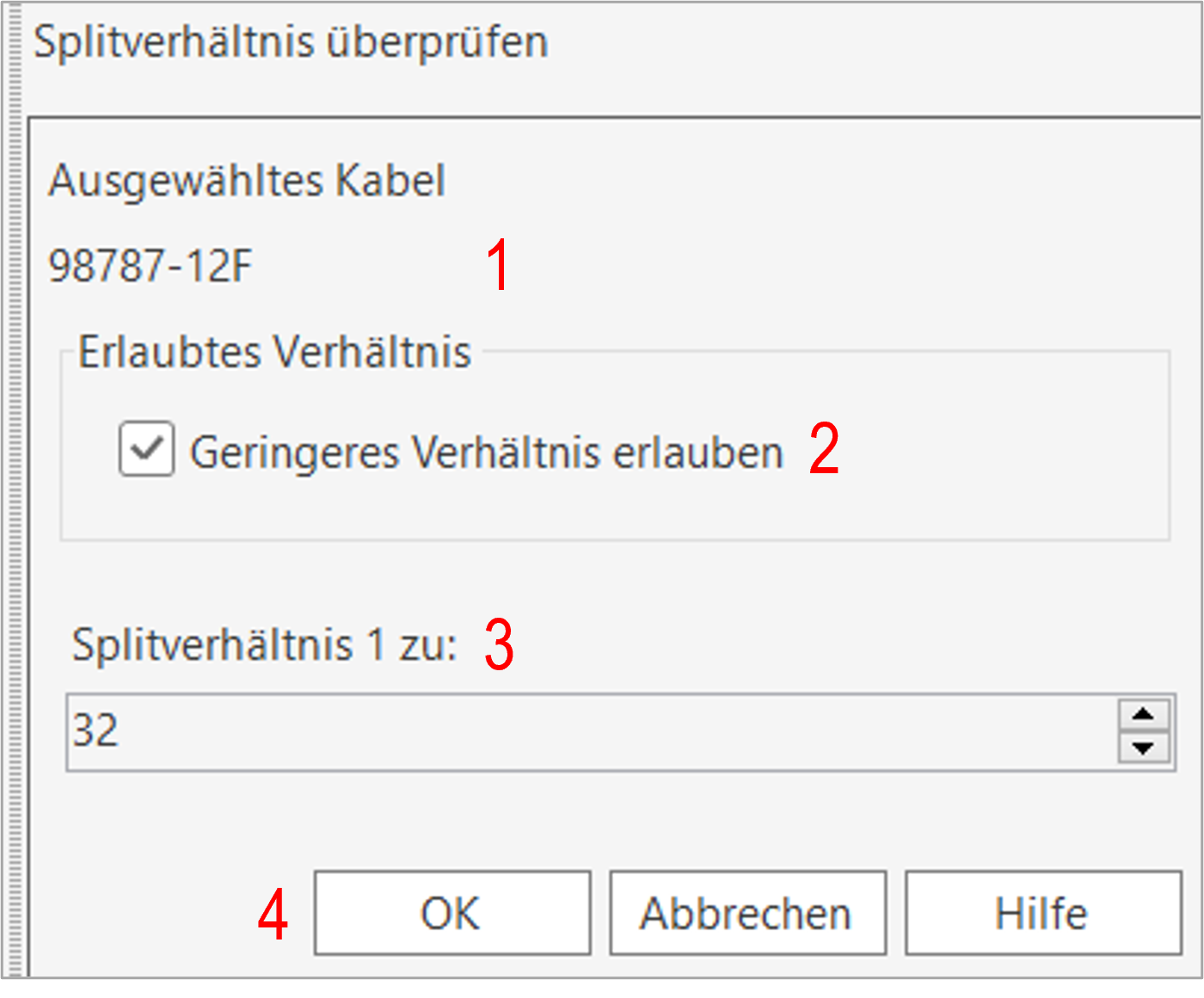

Es öffnet sich der Arbeitsablauf zum Prüfen des Splitverhältnisses:

1. Das gewählte Kabel wird angezeigt.
2. Man kann die Option für ein geringeres Splitverhältnis aktivieren.
3. Das zu überprüfende Splitverhältnis muss eingegeben werden.
4. Der Arbeitsablauf kann gestartet oder abgebrochen werden.

Ergebnis

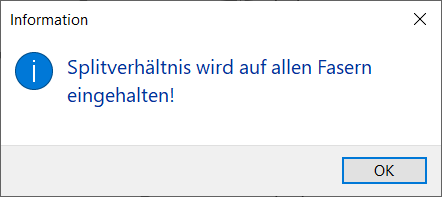

Wird das Splitverhältnis eingehalten, erscheint folgende Meldung:

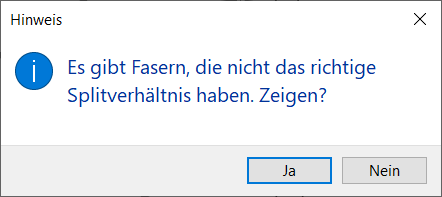

Hat das Tracing innerhalb des gewählten Kabels nicht das korrekte Splitverhältnis, erscheint folgende Meldung:

Die betroffenen Fasern können im Formular angezeigt werden.
