Der Arbeitsablauf dient der Überprüfung von Kabelgeometrien und der geometrisch, fehlerfreien Zuordnung zu Trassen und Rohren.
Ablauf

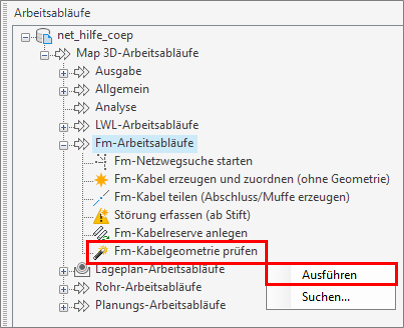

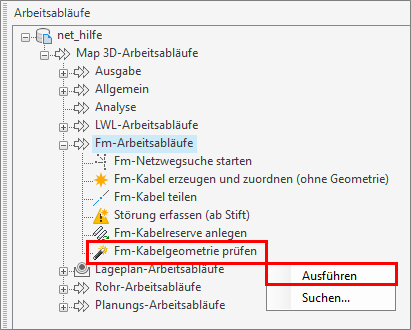

Starten Sie den Arbeitsablauf im Arbeitsablauf-Explorer > FM-Arbeitsabläufe > FM-Kabelgeometrie prüfen über einen Doppelklick, aus dem Kontextmenü oder den Button im rechten unteren Bereich des Arbeitsablauf-Explorers:

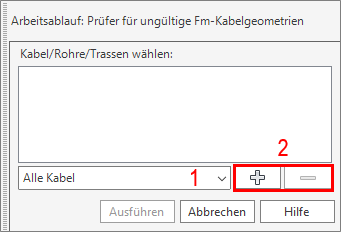

Es öffnet sich der Arbeitsablauf zum Prüfen der Kabelgeometrie:

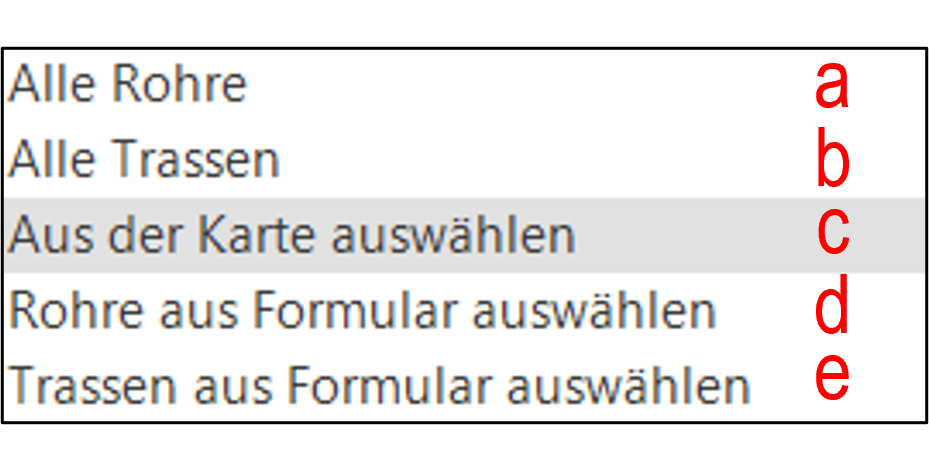

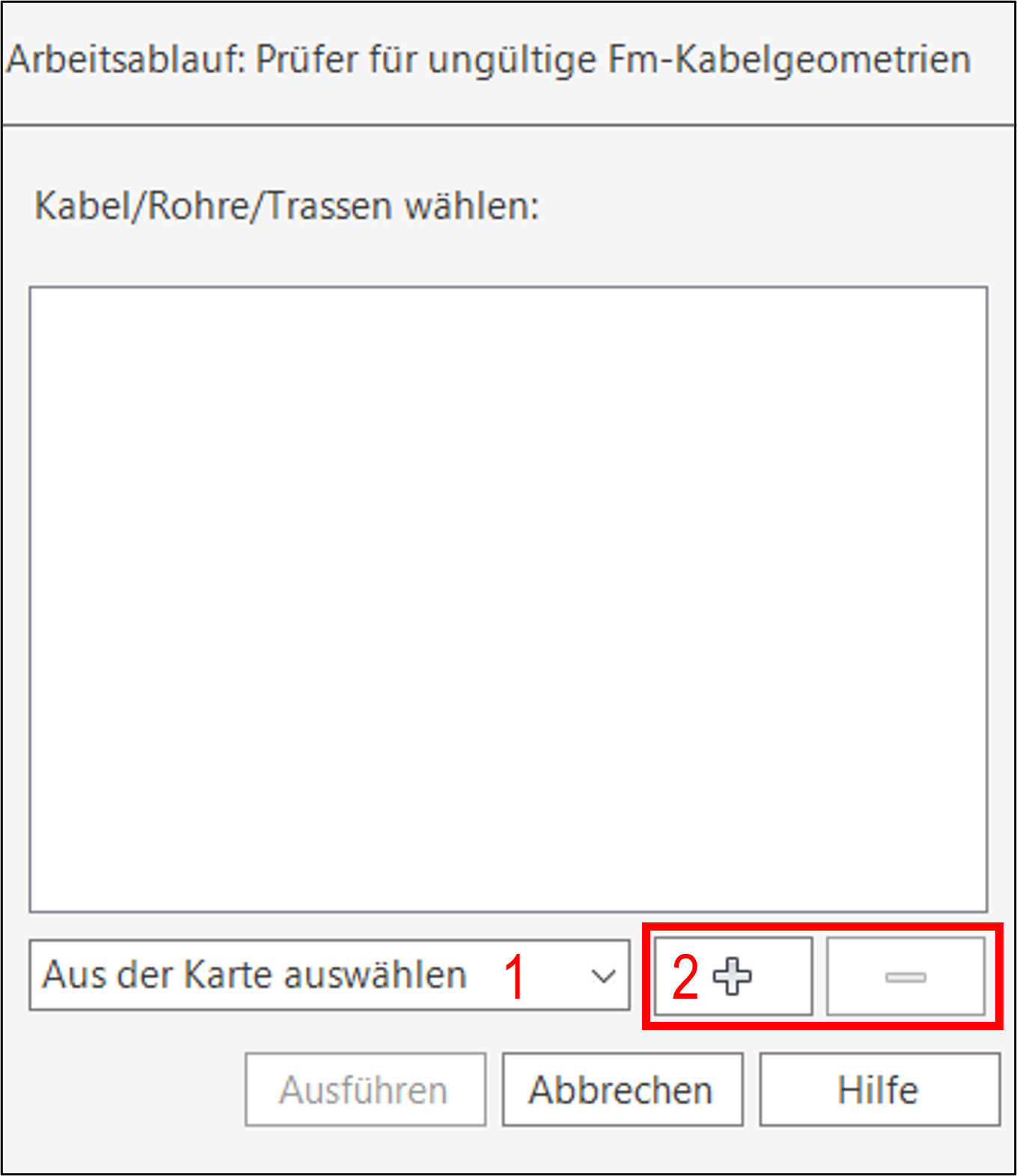

1. Es kann ausgewählt werden, wie die Objektauswahl erfolgen soll.
a) Der Arbeitsablauf kann für alle FM-Kabel im Projekt durchgeführt werden.
b) Der Arbeitsablauf kann für die FM-Kabel aller Rohre im Projekt durchgeführt werden.
c) Der Arbeitsablauf kann für die FM-Kabel aller Trassen im Projekt durchgeführt werden.
d) Die Objekte können aus der Karte ausgewählt werden.
e) Die zu überprüfenden FM-Kabel können vorher nach den gewünschten Kriterien gefiltert werden.
f) Die Rohre der zu überprüfenden FM-Kabel können vorher nach den gewünschten Kriterien gefiltert werden.
g) Die Trassen der zu überprüfenden FM-Kabel können vorher nach den gewünschten Kriterien gefiltert werden.
2. Die Einträge können hinzugefügt bzw. entfernt werden.
Die Überprüfung startet über den Button .

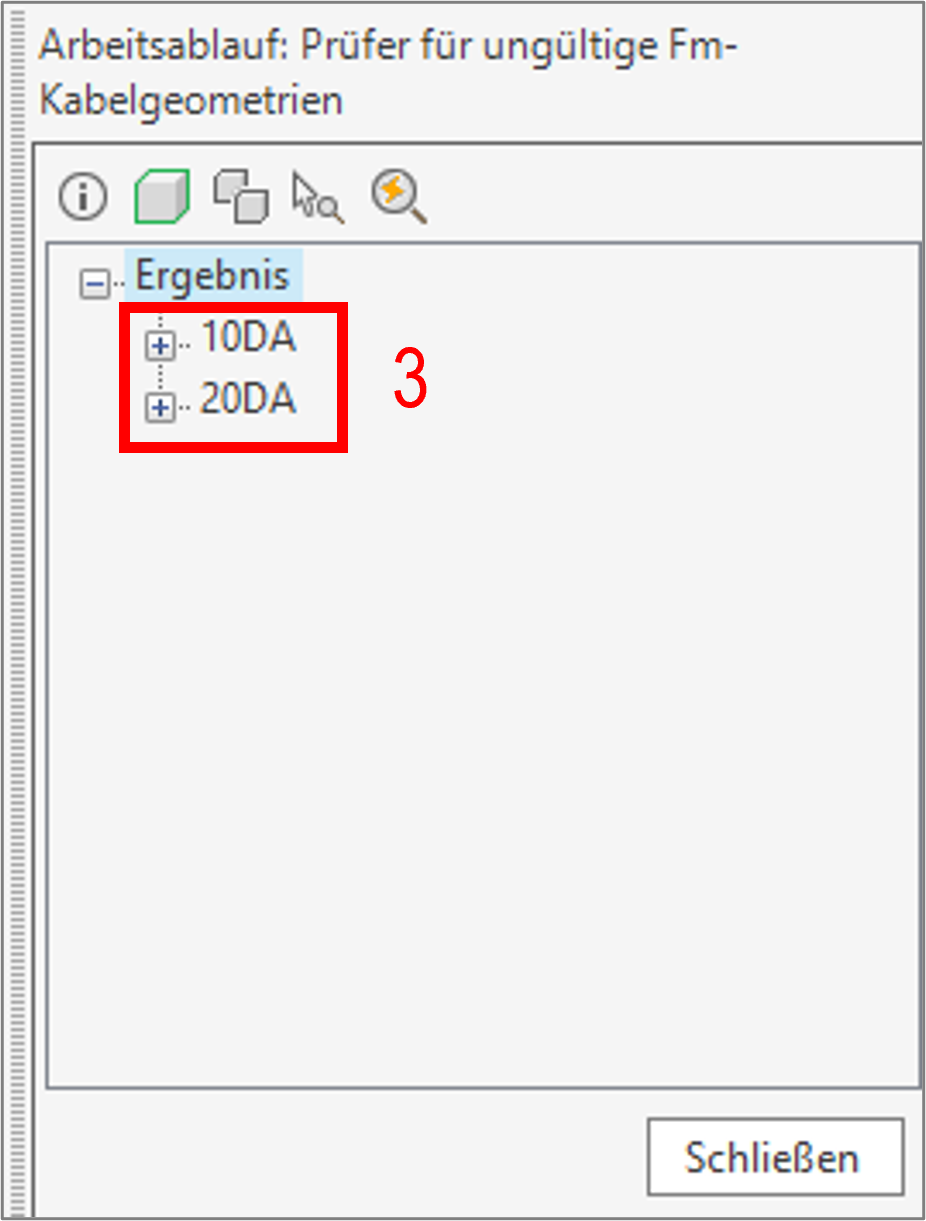

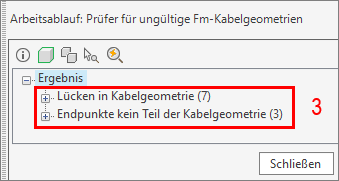

3. Als Ergebnis werden die Kabel nach Fehlern gruppiert angezeigt. In Klammern wird die Anzahl der Kabel je Gruppe angezeigt.

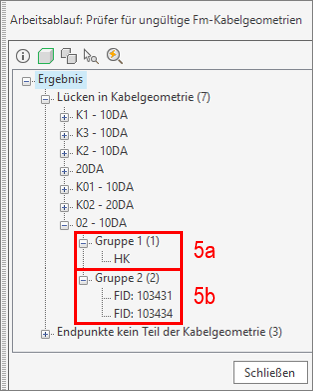

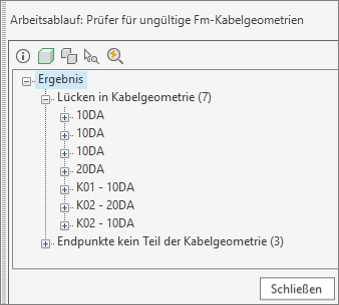

Die Kabel werden in den Gruppen mit Name oder FID aufgelistet:

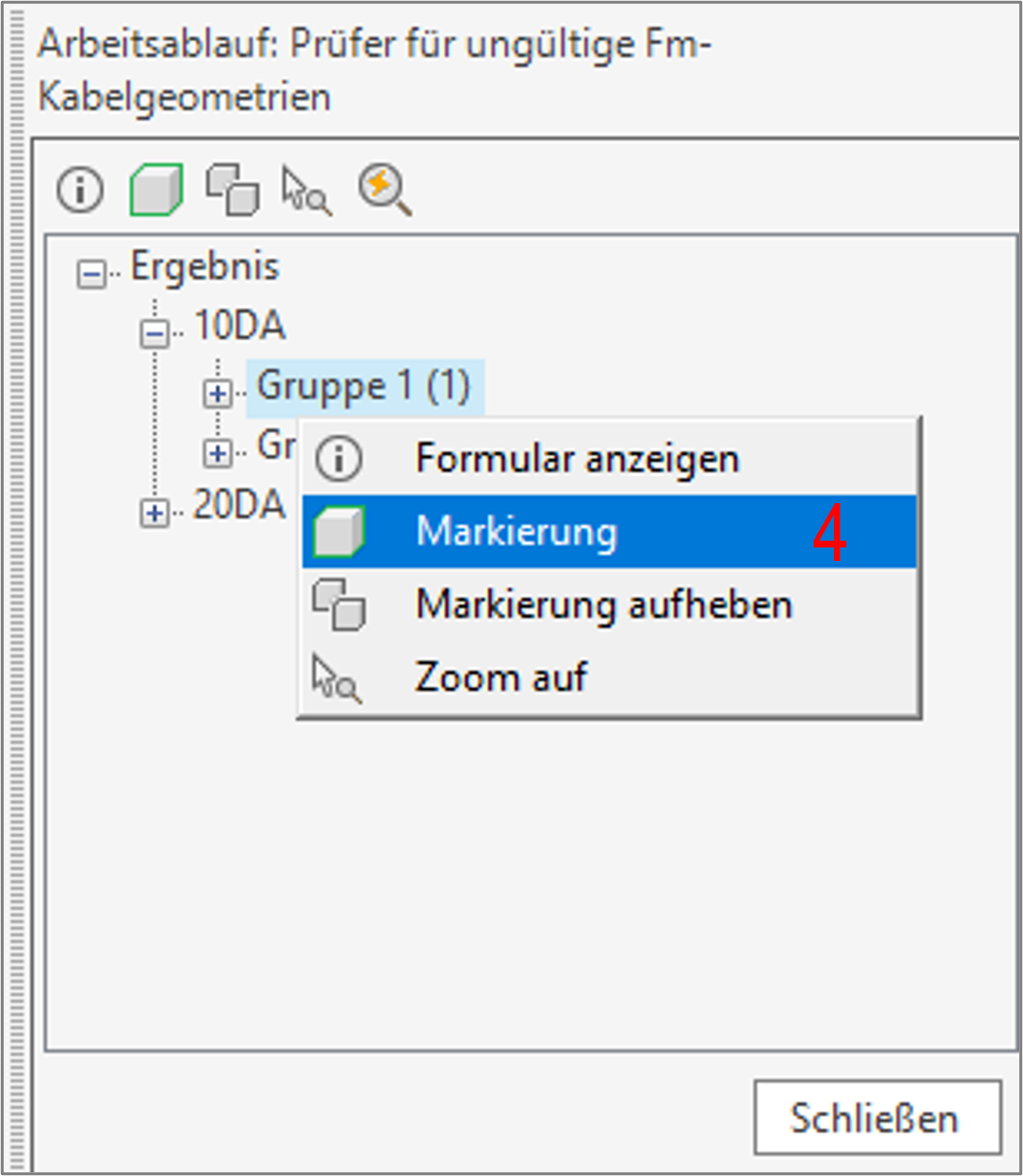

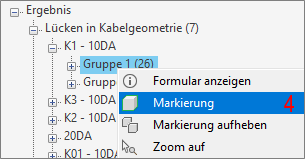

4. Trassen/Rohre, denen das Kabel geometrisch korrekt zugeordnet ist, werden gruppiert. Zwischen den gruppierten Trassen/Rohren liegt der Geometriefehler. Über das Hervorheben kann die Position des Geometriefehlers sichtbar gemacht werden.

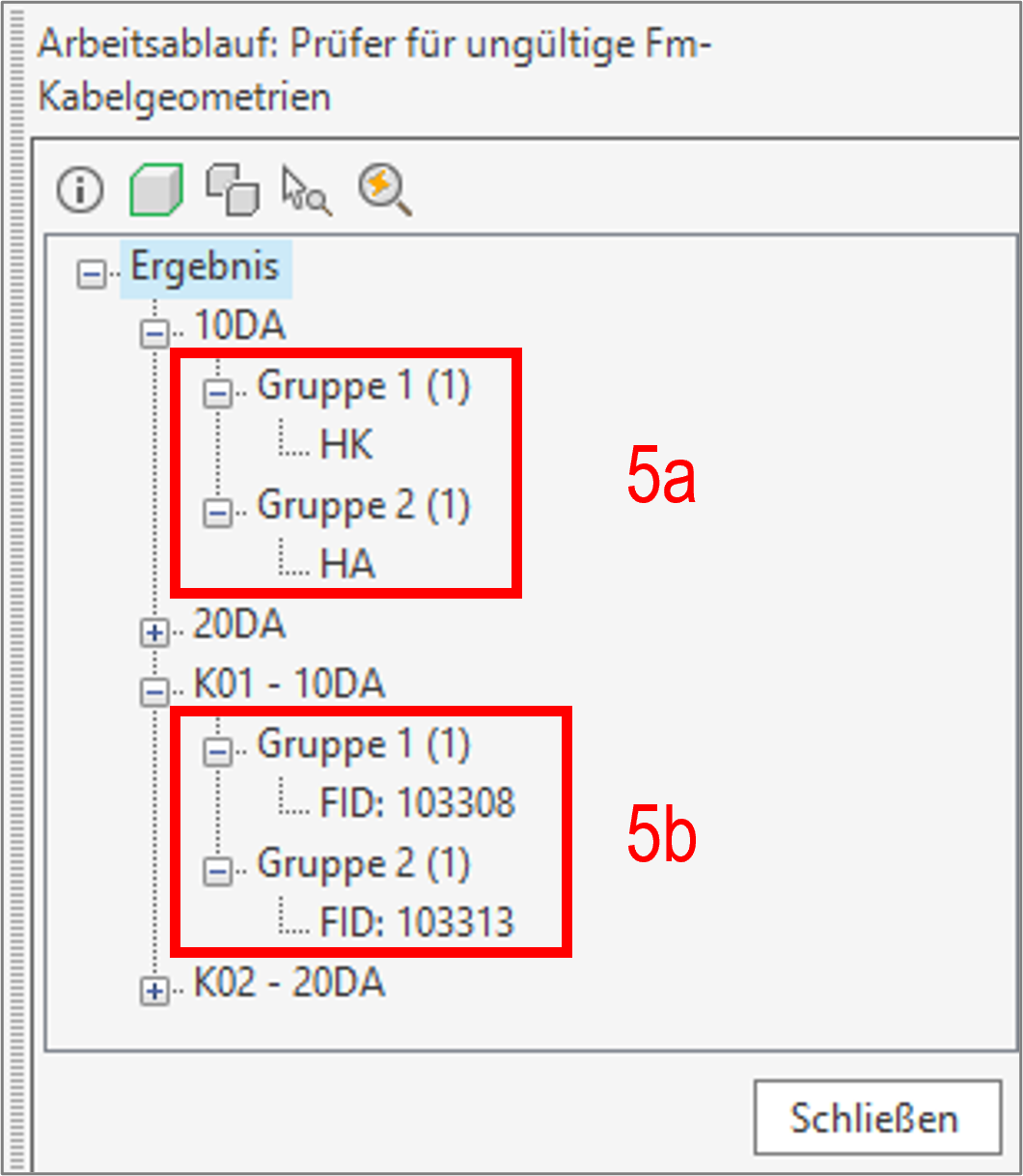

5. Innerhalb der Gruppen werden die Trassen/Rohre mit Name (a) oder FID (b) aufgelistet.
Über das Kontextmenü können folgende Funktionen verwendet werden:

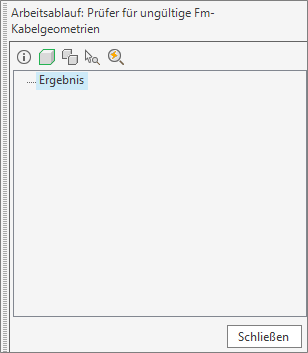

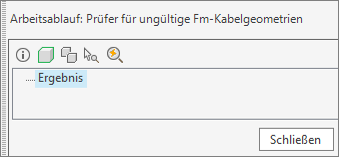

Nach der Korrektur der Fehler und erneutem Durchführen des Arbeitsablaufes, werden keine Kabel mehr als Ergebnis aufgelistet.
