Für die Abbildung von Racks mit den eingebauten Patch-Panels und zugeordneten Kupplungen dient der Rack-Editor.
Voraussetzungen
Für die Darstellung eines Racks benötigt man einen Schaltpunkt und einen Schrank mit zugeordneten LWL-Abschlüssen. Die LWL-Abschlüsse müssen mit Kupplungen ausgestattet sein.

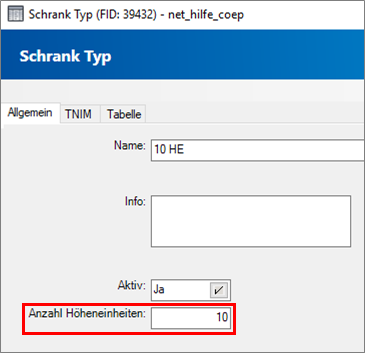

Im Schranktyp muss die Anzahl der Höhen-/Geräteträgereinheiten definiert werden.

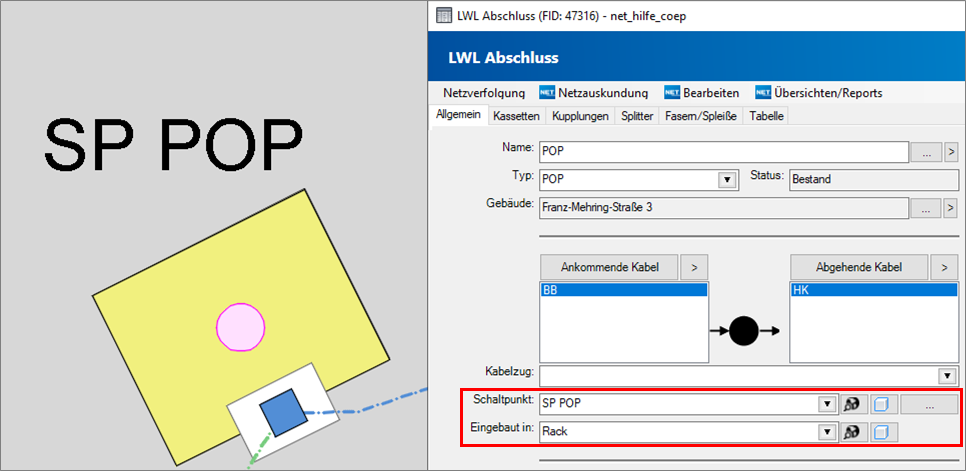

Sind die LWL-Abschlüsse sowohl dem Schrank als auch dem Schaltpunkt zugeordnet und in den LWL-Abschlüssen die Fasern mit den Kupplungen verbunden, kann mit dem Zeichnen der Rack-Darstellung begonnen werden.
Im Schaltpunkt-Formular können im Menü "Bearbeiten" unter Rack der Editor geöffnet bzw. die Darstellung gezeichnet werden:

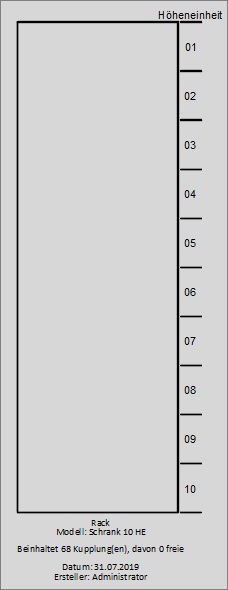

Es ergibt sich in der Rack-Darstellung für einen Schrank mit 10 Geräteträgereinheiten folgendes Bild:
Rack-Editor

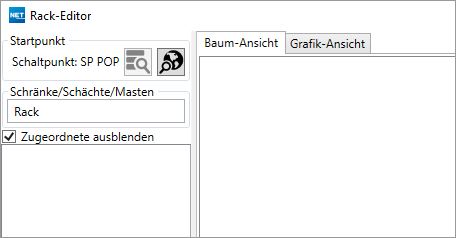

Mit dem Rack-Editor können neue Geräteträger erzeugt werden. Der Editor ist nach dem Öffnen leer. Es ist nur der Schrank, aber noch keine LWL-Abschlüsse zu sehen.

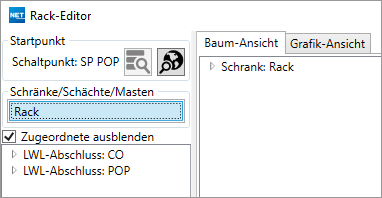

Klickt man auf den Schrank, werden die LWL-Abschlüsse angezeigt, welche dem Schaltpunkt und dem Schrank zugeordnet wurden.

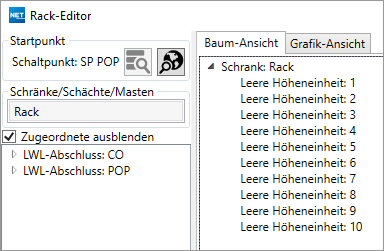

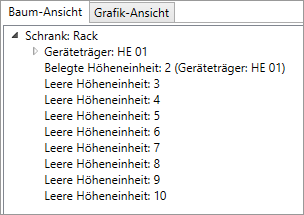

In der Baum-Ansicht kann der Schrank aufgeklappt werden und die über den Schranktyp zugewiesenen Höheneinheiten sind sichtbar.
Bevor ein Geräteträger hinzugefügt werden kann müssen die entsprechenden Typen definiert werden.

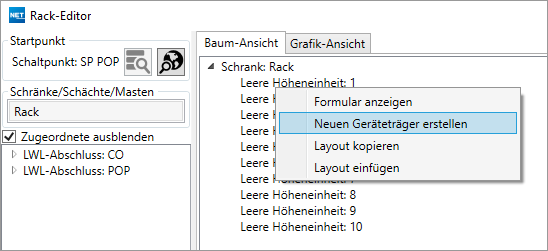

Für jede beliebige Höheneinheit kann nun ein Geräteträger erstellt werden.

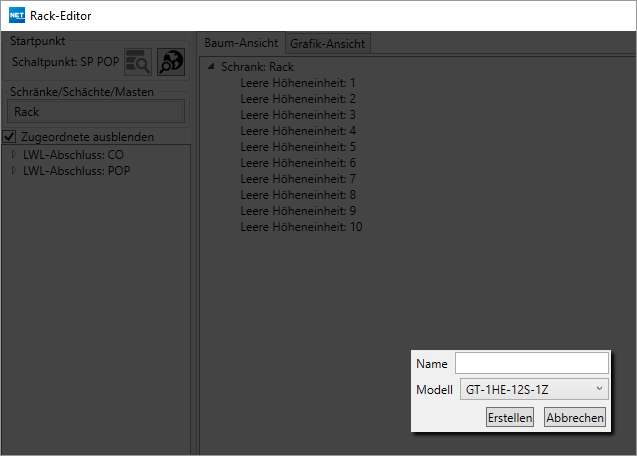

Das Auswahlfenster öffnet sich:
Es kann ein Typ ausgewählt und

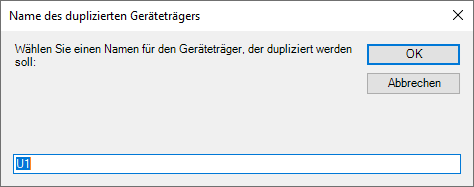

ein Name festgelegt werden.

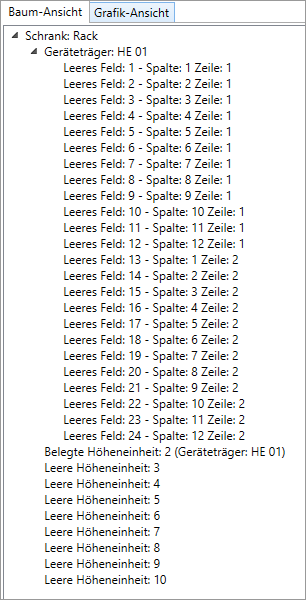

Der Geräteträger wird sofort angezeigt
Die Bereiche werden entsprechend des Typs (12 Spalten in 2 Zeilen) angelegt.

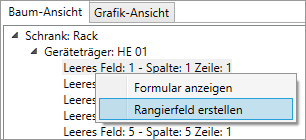

Anschließend kann auf jedem Feld des Geräteträgers ein Rangierfeld erzeugt werden. Auch dafür ist es notwendig, vorher die Typen zu definieren.

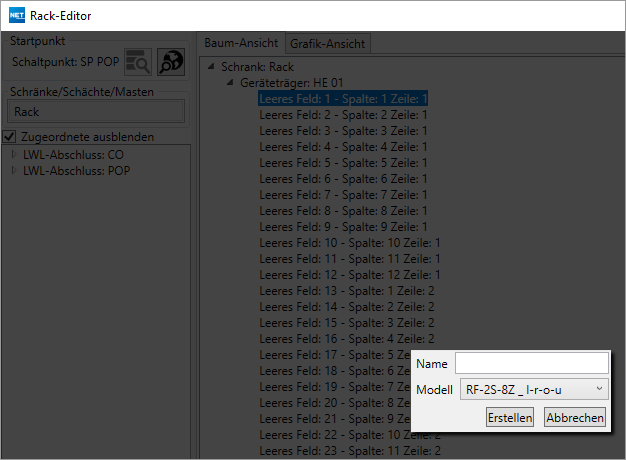

Das Auswahlfenster öffnet sich:
Es kann ein Typ ausgewählt und

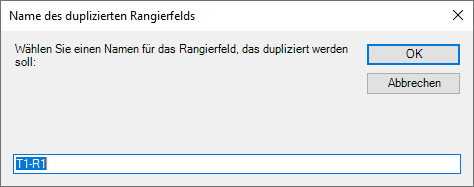

ein Name festgelegt werden.
Der Geräteträger wird sofort angezeigt

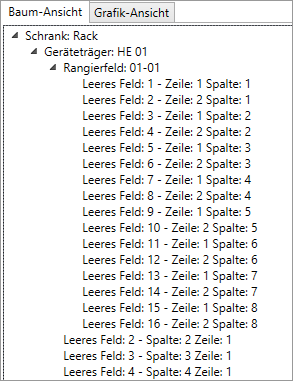

Die Bereiche werden entsprechend des Typs (8 Spalten in 2 Zeilen) angelegt.

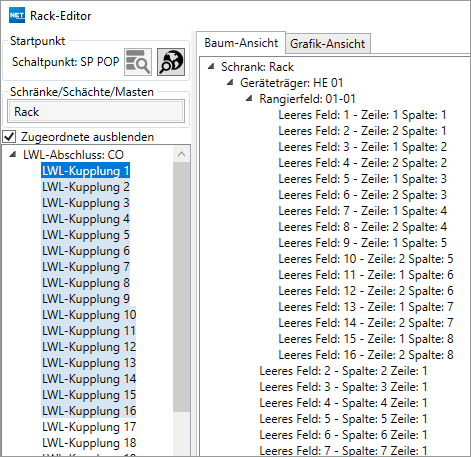

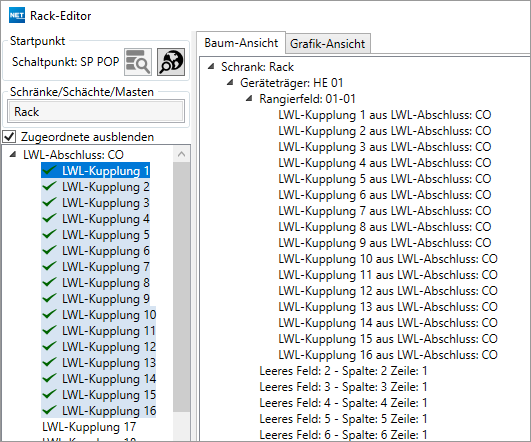

Nun können die Kupplungen der zugeordneten LWL-Abschlüsse den Feldern im Rangierfeld zugeordnet werden:
Die Kupplungen werden auf den entsprechenden Feldern platziert und es wird angezeigt, welche Kupplungen zugeordnet wurden.
Rack-Darstellung zeichnen
Die Rack-Darstellung kann nun gezeichnet werden. Dies kann sowohl im Schaltpunkt als auch im Schrank gestartet werden.

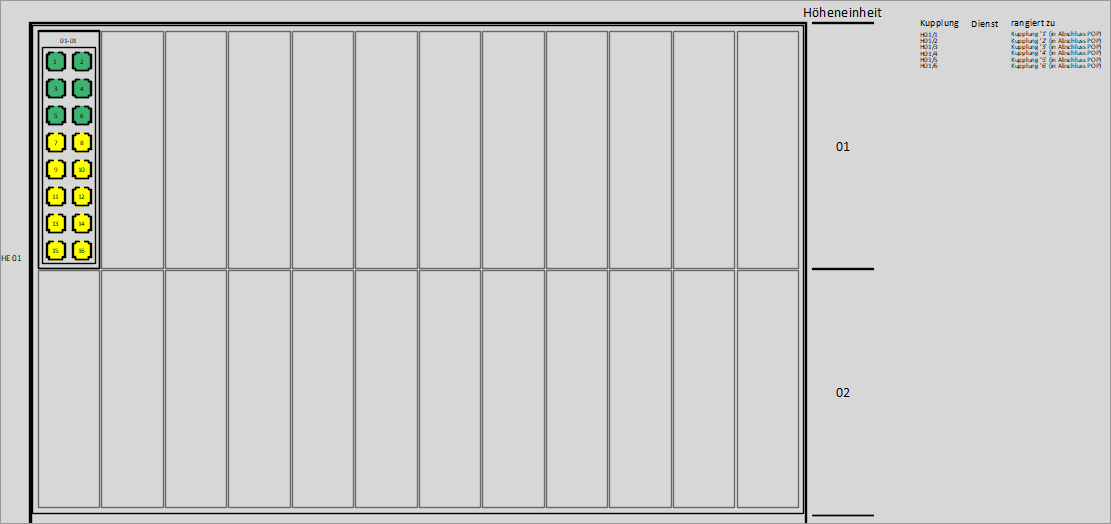

Es ergibt sich folgendes Bild für den Schrank mit 10 Höheneinheiten:
Der Geräteträger wird im oberen Bereich, verteilt auf 2 Höheneinheiten angezeigt.

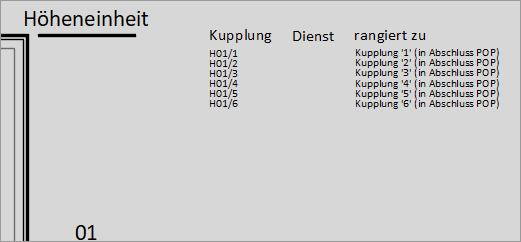

Auf der rechten Seite des Schrankes werden die zugeordneten und rangierten Kupplungen aufgelistet.

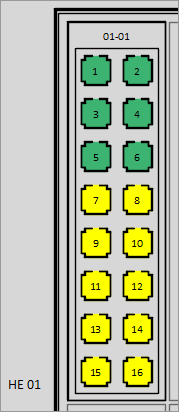

Die dem Rangierfeld zugeordneten Kupplungen werden auf der entsprechenden Position angezeigt

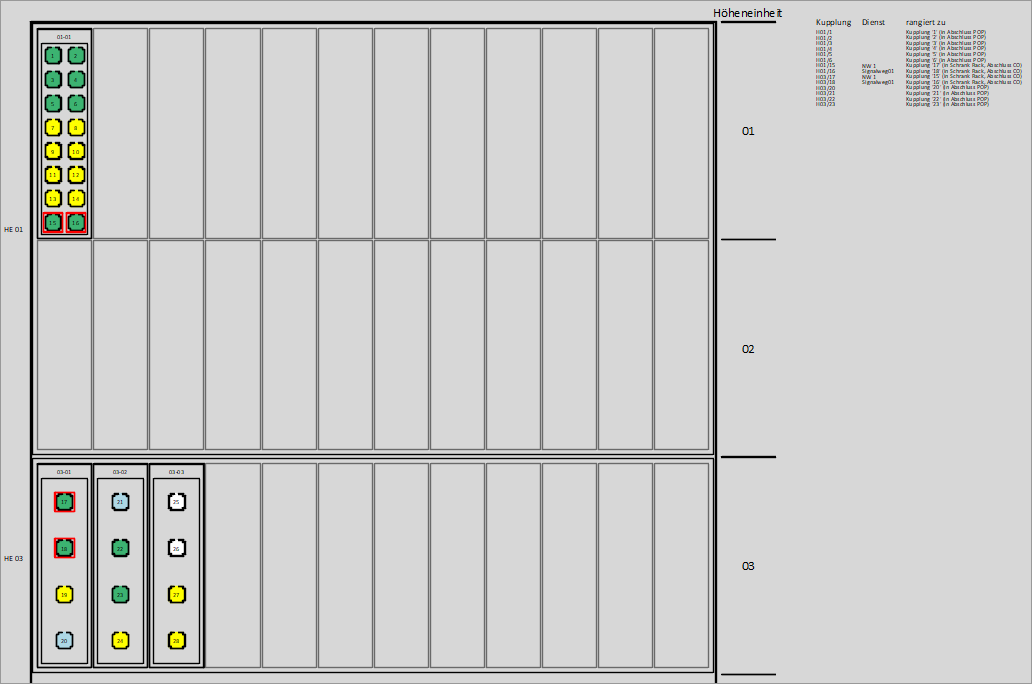

Es können weitere Geräteträger und Rangierfelder erzeugt und Kupplungen zugeordnet werden.
Bedeutung der Farben an Kupplungen
| Darstellung | Faserverbindung | Rangierung | Dienst |
 |
nein | nein | nein |
 |
nein | ja | nein |
 |
ja | nein | nein |
 |
ja | ja | nein |
 |
ja | ja | ja |
