Das Einfügen neuer Knoten und Kanten kann in vier verschiedenen Abläufen erfolgen:
- über Knoten-/Kantenformular einfügen
- über die Karte digitalisieren
- bestehendes Element als Prototyp benutzen
- über Element-Bibliothek einfügen
Über Knoten-/Kantenformular einfügen
Als Einzige der vier möglichen Varianten erfolgt hier das Erzeugen neuer Knoten/Kanten ohne Nutzung der Grafik.

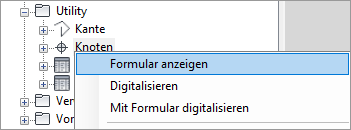

1. Öffnen Sie das Knoten- oder Kantenformular über den Fachschalen-Explorer > Utility > Knoten oder Kante > rechte Maustaste > Formular anzeigen.
2. Wählen Sie die Schaltfläche "Neuer Datensatz" aus dem Werkzeugkasten im Formular:
3. Im geöffneten (nun leeren) Formular können Sie die Attribute für die Knoten/Kanten eingeben.
4. Drücken Sie die Taste F5 oder die Schaltfläche Einfügen (F5).
5. Im sich darauf öffnenden Dialog wählen Sie die Detail-Featureklasse des/der neu erstellten Knoten/Kante und bestätigen die Auswahl mit OK:
| Knoten | Kante |
Über die Karte digitalisieren
Dies ermöglicht ein schnelles Erzeugen eines neuen Elementes.
1. Wählen Sie den Befehl im Kontextmenü des Knoten/der Kante über den Fachschalen-Explorer > Utility > Knoten oder Kante > rechte Maustaste > Digitalisieren oder "Mit Formular digitalisieren".

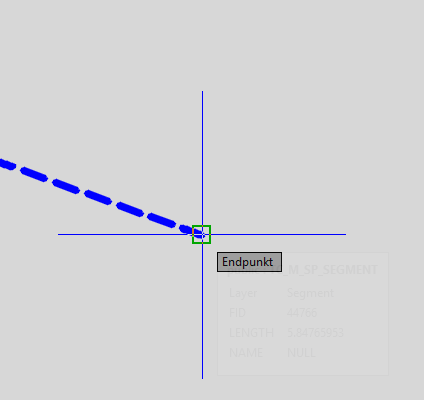

2. Digitalisieren Sie den Knoten/die Kante in der Grafik. Wenn an vorhandene Objekte angebunden werden soll, muss auf den Objektfang geachtet werden. Der Cursor wechselt in den Digitalisiermodus (ein einfaches Kreuz).

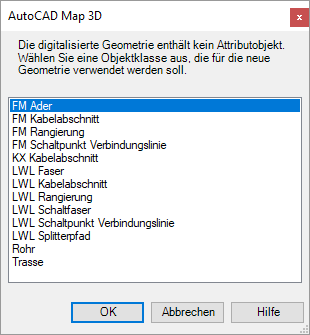

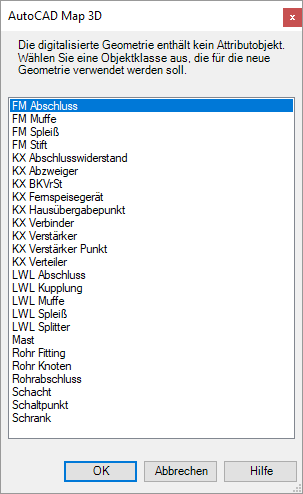

3. Im sich darauf öffnenden Dialog wählen Sie die Detail-Featureklasse des/der neu erstellten Knoten/Kante und bestätigen die Auswahl mit OK:
| Knoten | Kante |
Bestehendes Element als Prototyp benutzen
Im Gegensatz zur zweiten Variante werden hier die Attribute eines Prototyp-Elements im neu erstellten Element übernommen. Damit können spezifisch erstellte Knoten/Kanten quasi kopiert werden. (Diese Variante steht nicht für alle Knoten/Kanten-Elemente zur Verfügung.)
1. Öffnen Sie das Knoten- oder Kantenformular über den Fachschalen-Explorer > Utility >
Knoten oder Kante > rechte Maustaste > Formular anzeigen.

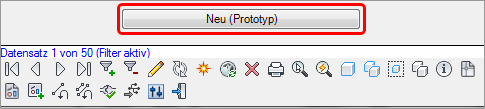

2. Wählen Sie die Schaltfläche Neu (Prototyp) im Formular:
3. Digitalisieren Sie den Knoten/die Kante in der Grafik.
Über Element-Bibliothek einfügen
Als Erweiterung des Prototypen-Konzepts können Sie in der Element-Bibliothek verschiedene Prototypen speichern sowie schnell und einfach als Vorlage für neue Elemente verwenden. Wie Sie bei der Erstellung von Elementen in der Element-Bibliothek vorgehen, erfahren Sie unter Element-Bibliothek.

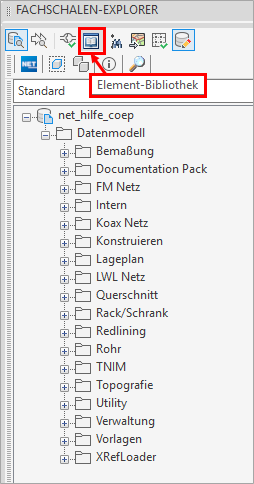

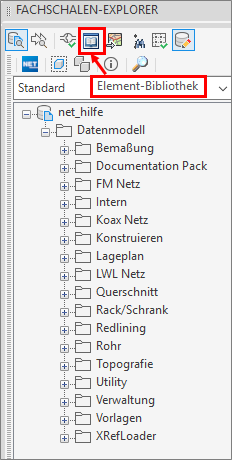

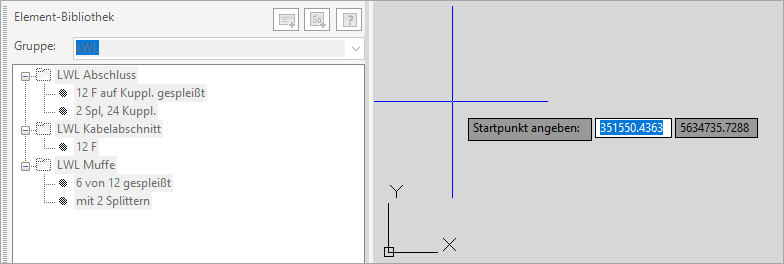

1. Aktivieren Sie die Element-Bibliothek, indem Sie im Fachschalen-Explorer-Aufgabenfenster die Schaltfläche Element-Bibliothek auswählen:

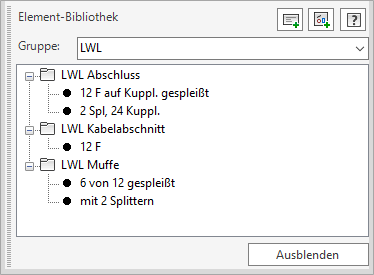

2. Es öffnet sich die Element-Bibliothek:
Zu einer Elementbibliothek-Gruppe werden die jeweiligen Einträge angezeigt.

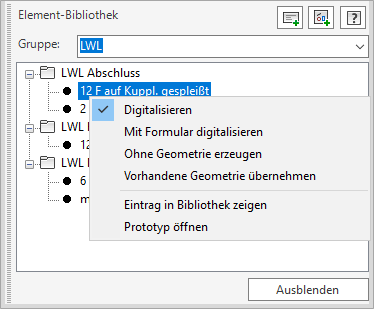

3. Über einen Rechtsklick auf den Eintrag wird das Kontextmenü geöffnet. Dort können verschiedene Befehle ausgeführt werden.
| digitalisieren | Neue Objekte mit diesem Prototyp als Vorlage können digitalisiert werden. |
| mit Formular digitalisieren | Neue Objekte mit diesem Prototyp als Vorlage können digitalisiert werden, anschließend wird der entsprechende Datensatz im Formular geöffnet. |
| ohne Geometrie erzeugen | Ein neues Objekt mit den Eigenschaften des Prototyps wird erzeugt, jedoch ohne Geometrie. |
| vorhandene Geometrie übernehmen | Für das neue Objekt wird eine vorhandene Geometrie verwendet, dies kann beispielsweise eine Polylinie oder ein Punkt sein. |
| Eintrag in Bibliothek anzeigen | Der entsprechende Datensatz in der Element-Bibliothek wird geöffnet. |
| Prototyp öffnen | Der Datensatz des Prototyps wird im jeweiligen Formular angezeigt. |
4. Der zuletzt ausgeführte Befehl (angehakt) wird mit dem nächsten Klick (linke Maustaste) auf das jeweilige Element wieder gestartet. Im Beispiel ist der Cursor sofort im Digitalisiermodus.

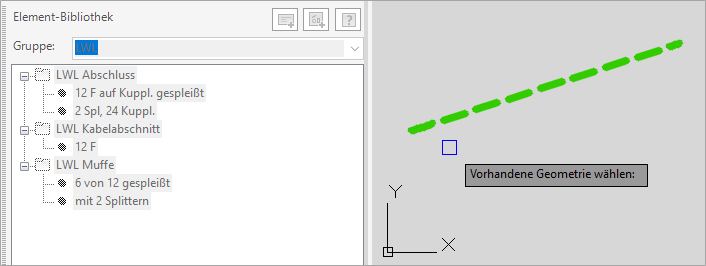

Soll eine vorhandene Geometrie übernommen werden, ist der Cursor im Auswahlmodus.
Hinweis
Mit dem Löschen des Prototyp-Elements können keine weiteren Elemente aus diesem Prototyp erstellt werden.
