Kupplung

Registerkarten

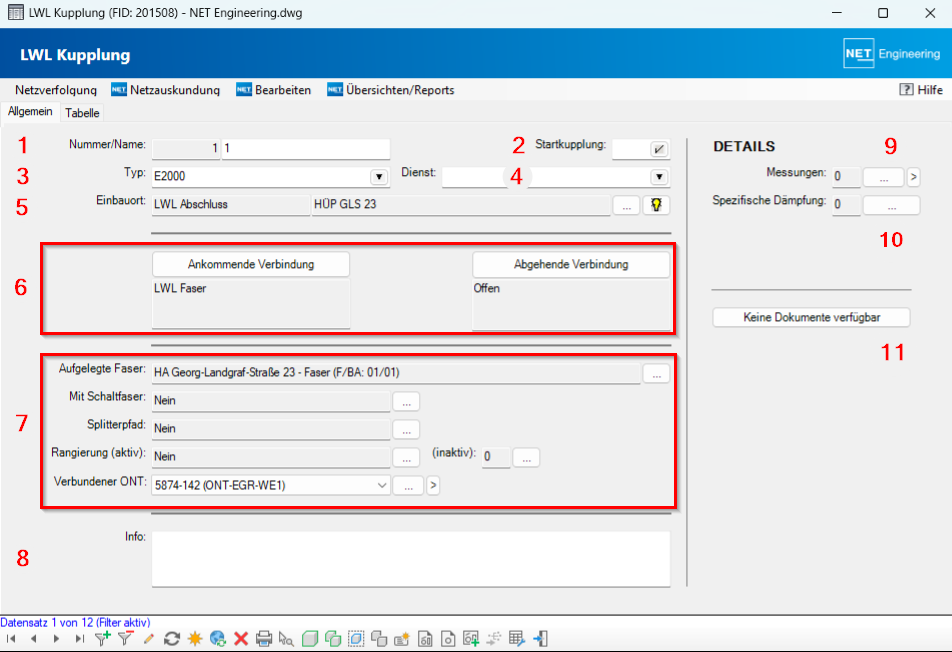

Auf der Startregisterkarte "Allgemein" werden allgemeine Angaben wie Name und Typ geführt. Die ankommenden und abgehenden Verbindungen mit Fasern, Rangierungen und Schaltfasern werden angezeigt.


Attribut Beschreibung
Nr./Name Die Nummer und der Name der Kupplung werden angezeigt. Der Name kann hier geändert werden. (1)
Start-Kupplung Es kann festgelegt werden, ob es sich bei der gewählten Kupplung um eine Start-Kupplung handelt oder nicht. (2)
Typ Der Kupplungstyp wird angezeigt. Ein Doppelklick in das Listenfeld öffnet das Formular des Kupplungstyps. (3)
Dienst Ist der Kupplung ein Dienst zugeordnet, wird hier der Name des Dienstes angezeigt. Ein Doppelklick in das Listenfeld öffnet das Formular des Dienstes. Neue Datensätze können angelegt werden. (4)
Abschluss Der Name des Abschlusses, dem die Kupplung zugeordnet ist, wird angezeigt. Über den Button mceclip2.png öffnet sich das Formular des aktuellen Abschlusses. Über den Button mceclip1.png wird der Abschluss in der Grafik hervorgehoben. (5)
Verbindungen Die in der Kupplung ankommenden und abgehenden Verbindungen werden angezeigt. (6)
verbundene Objekte Die Objekte, mit denen die Kupplung verbunden sein kann, werden angezeigt. Über die Button mceclip2.png öffnen sich die entsprechenden Übersichten. (7)
Informationen Informationen zur Kupplung können eingegeben werden. (8)
Details Wurden zur Kupplung Messungen hinterlegt, wird die entsprechende Anzahl angezeigt. Über den Button mceclip2.png öffnet sich der Datensatz zur Messung, in dem die entsprechenden Messdateien hinterlegt werden können. (9)
Wurde zur Kupplung eine spezifische Dämpfung angegeben, wird die Anzahl der entsprechenden Datensätze angezeigt und das Formular kann geöffnet werden. (10)
Dokumente Es wird angezeigt, ob Dokumente am Formular angehängt wurden. (11)


Menüeinträge

Über die "Netzauskundung" lässt sich eine Verbindungsübersicht anzeigen.


Über das Menü "Bearbeiten" kann man verschiedene Arbeitsabläufe starten.


1. Für die Kupplung lässt sich eine Rangierung anlegen.
2. Eine Messung kann zur Kupplung hinzugefügt werden.
3. Von der Kupplung ausgehend kann ein Marker/eine Störung gesetzt werden.
4. Die Nummern der im Abschluss vorhandenen Kupplungen können geändert werden.
5. Die Namen der im Abschluss vorhandenen Kupplungen können geändert werden.
6. Für alle Kupplungen im Filter können die Spleißverbindungen in einem Arbeitsschritt gelöst werden.
7. Ein Dienst kann ausgehend von der Kupplung auf den Netzweg übertragen werden.
8. Ein Dienst kann ausgehend von den Kupplungen im Filter auf die entsprechenden Netzwege übertragen werden.
9. Ein Dienst kann ausgehend von der Kupplung vom Netzweg entfernt werden.
10. Ein Dienst kann ausgehend von den Kupplungen im Filter von den entsprechenden Netzwege entfernt werden.

Über das Menü "Übersichten/Reports" kann der LWL-Verbindungsplan geöffnet, die Endenübersicht und die Formulare der erzeugten Label geöffnet werden.


Kupplungsdaten

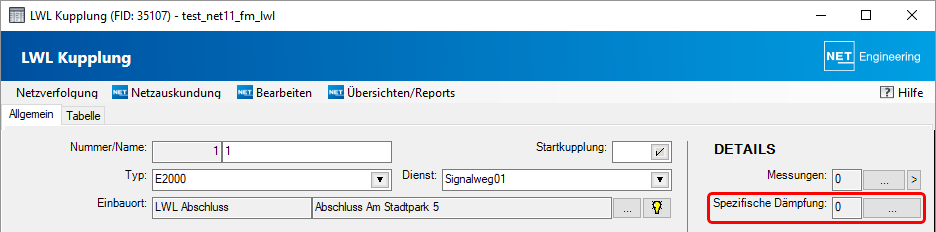

Das Detailformular Kupplungsdaten wird geöffnet im Detailformular Kupplung unter Details:


oder im Kupplungstyp unter wellenlängenbezogene Daten:

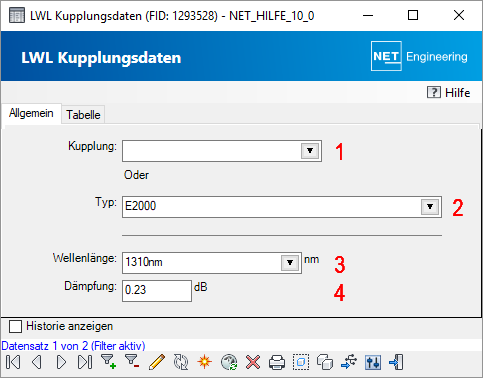

Auf der Startregisterkarte "Allgemein" werden für einen Kupplungstyp die Informationen wie Wellenlänge und Dämpfung geführt.


1. Auswahl der Kupplung, zu der die Kupplungsdaten angelegt werden sollen.
2. Auswahl des Kupplungstyps, zu dem die Kupplungsdaten angelegt werden sollen.
3. Auswahl der Wellenlänge. Ein Doppelklick in das Listenfeld öffnet das Formular der Wellenlänge.
4. Eingabe des Dämpfungswertes.
