Muffe

Registerkarten

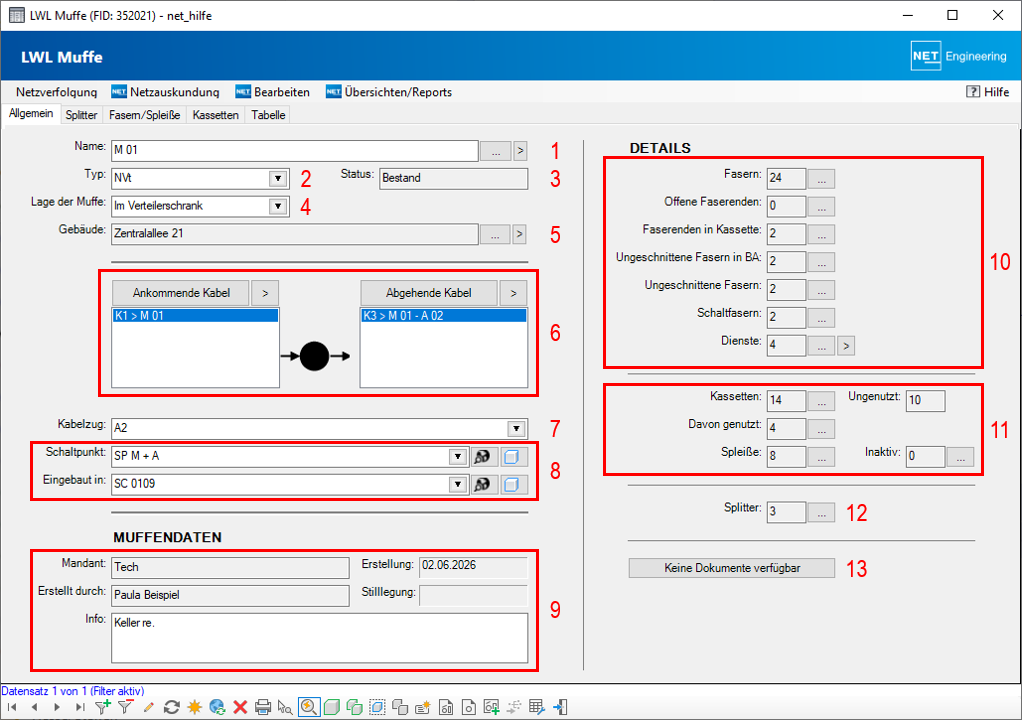

Auf der Startregisterkarte "Allgemein" werden allgemeine Angaben wie Typ und Zuordnung zu einem Kabelzug geführt. Es werden die ankommenden und abgehenden Kabel angezeigt. Alle in der Muffe angelegten Kassetten, Spleiße und Splitter sind unter Details auf einem Blick zu überschauen. Genauere Informationen dazu werden in den Registerkarten Kassetten bzw. Fasern/Spleiße angezeigt. Im Register Splitter werden alle erzeugten Splitter und deren Verbindungen in der Muffe angezeigt.


Attribut Beschreibung
Name Der Name des Knoten zur Muffe wird angezeigt oder kann eingegeben werden. Über den Button mceclip2.png öffnet sich das Formular des aktuellen Knotens bzw. mit mceclip3.png aller Knoten im Filter. (1)
Typ Angezeigt wird der Muffentyp, welcher der Muffe zugeordnet ist. Über einen Doppelklick in das Listenfeld öffnet sich das Detailformular zur Verwaltung der verschiedenen Muffentypen. (2)
Status Der Status, welcher der Muffe im Knotenformular zugewiesen wurde, wird angezeigt. (3)
Einbauort Der Einbauort, welcher der Muffe im Knotenformular zugewiesen wurde, wird angezeigt. (4)

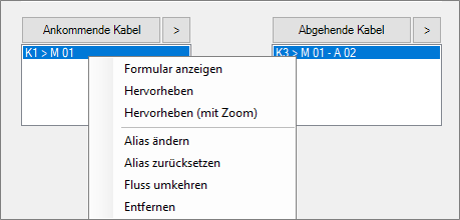

Verbindungen Die in der Muffe ankommenden und abgehenden Kabel werden angezeigt. Über einen Klick auf den Kabelname mit der rechten Maustaste öffnet sich folgendes Kontextmenü:
Das Formular des Kabels lässt sich öffnen, der Verlauf in der Grafik hervorheben, der Name ändern und der Fluss umkehren. Das Kabel kann topologisch aus der Muffe entfernt werden und es lässt sich eine Störung setzen. (5)
Kabelzug Ist die Muffe einem Kabelzug zugeordnet, wird hier der Name des Kabelzuges angezeigt. Ein Doppelklick in das Listenfeld öffnet das Formular des Kabelzuges. Neue Datensätze können angelegt werden. (6)
Schaltpunkt/bauliche Anlage Wurde die Muffe einem Schaltpunkt und/oder einer baulichen Anlage wie Schacht oder Schrank zugeordnet, ist hier der Name bzw. die FID erkennbar oder aus einer Auswahlliste wählbar. Die übergeordneten Knoten können mit mceclip9.png aus der Grafik gewählt und mit mceclip0.png in der Grafik markiert werden. Der Button mceclip2.png öffnet das Formular des zugeordneten Schaltpunktes. (7)
Muffendaten Daten, die im Knotenformular zur Muffe geführt werden, werden hier angezeigt. Informationen zur Muffe können hinterlegt werden. (8)
Details Die verschiedenen Fasern und die Arten, wie sie in der Muffe verbunden sind, werden angezeigt. Mit Klick auf mceclip2.png werden die entsprechenden Formulare bzw. Übersichten geöffnet. Liegen in der Muffe Dienste an, können diese angezeigt werden. (9)
Die Anzahl der in der Muffe vorhandenen Kassetten wird angezeigt. Die Anzahl der genutzten und ungenutzten Kassetten wird angezeigt ebenso wie die in den Kassetten erzeugten Spleiße. Die Anzahl der inaktiven Spleiße wird separat angezeigt. Mit Klick auf mceclip2.png werden die entsprechenden Formulare bzw. Übersichten geöffnet. (10)
Die Anzahl der in der Muffe vorhandenen Splitter wird angezeigt. Mit Klick auf mceclip2.png werden die entsprechenden Formulare geöffnet. (11)
Dokumente Es wird angezeigt, ob Dokumente am Formular angehängt wurden. (12)


Kontextmenüs

Kassetten

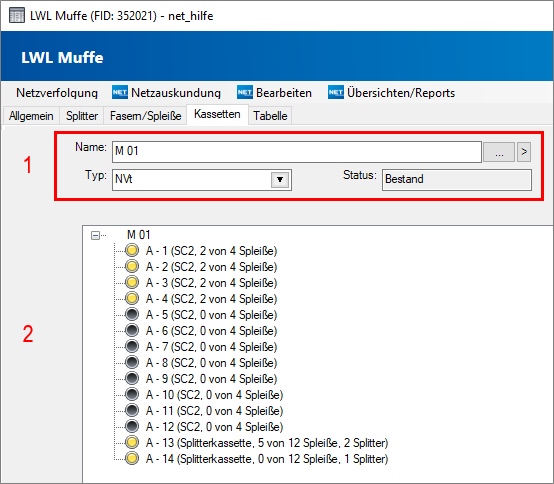

Auf der Registerkarte "Kassetten" werden alle Kassetten in der Muffe angezeigt.


1. Name, Typ und Status der Muffe werden wie auf der Registerkarte Allgemein angezeigt.
2. Der gelb gefüllte Kreis der aufgelisteten Kassetten zeigt an, dass in der jeweiligen Kassette Spleiße liegen. Der schwarz gefüllte Kreis zeigt an, dass sich keine Spleiße in der Kassette befinden.

Kontextmenü zur Muffe


Es können weitere Kassetten hinzugefügt werden.

Kontextmenü zur Kassette


Das Formular der Kassette kann geöffnet werden.

Splitter

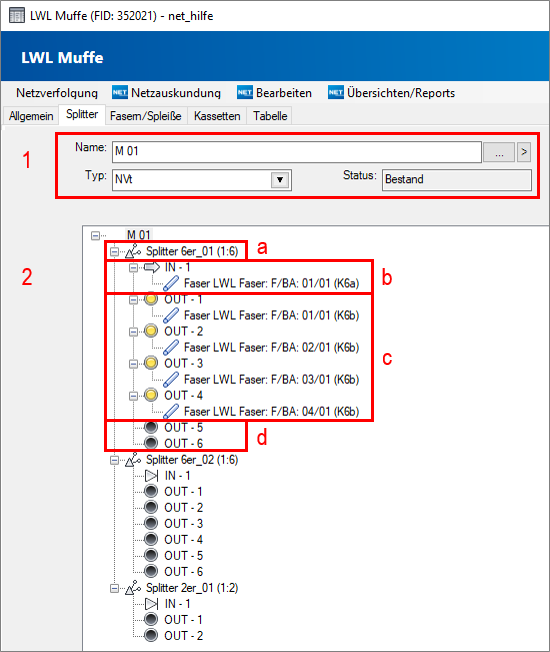

Auf der Registerkarte "Splitter" werden alle erzeugten Splitter in der Muffe angezeigt. Ist eine Faser auf einen Splitterpfad aufgelegt, wird dies unter Angabe der Fasernummer und des Kabelabschnitt-Namen angezeigt.


1. Name, Typ und Status der Muffe werden wie auf der Registerkarte Allgemein angezeigt.
2. Die Verbindungen der Splitterpfade werden angezeigt
2a. Name und Typ des Splitters wird angezeigt
2b. Splitterpfade, die mit Fasern verspleißt sind, sind an den Symbolen Pfeil (Splitter IN) bzw.
2c. am gelb gefüllten Kreis (Splitter-OUT) erkennbar.
2d. Splitterpfade, die nicht mit Fasern verspleißt sind, sind am schwarz gefüllten Kreis erkennbar.

Kontextmenü zur Muffe


Wählt man den Knoten, bekommt man über die rechte Maustaste die Möglichkeit Splitter hinzuzufügen.

Kontextmenü zum Splitter sowie Splitterein- und -ausgängen

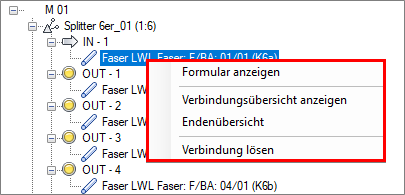

Kontextmenü zur Faser




Fasern/Spleiße

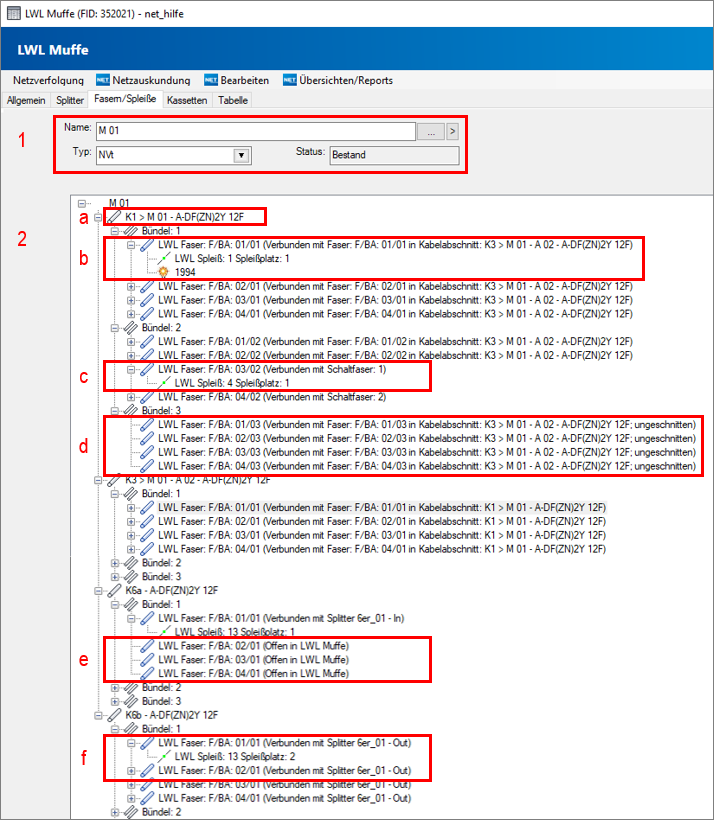

Auf der Registerkarte "Fasern/Spleiße" werden sowohl die Verbindungen zwischen den Fasern und Fasern auf Splitter als auch die Faserenden in der Muffe dargestellt.


1. Name, Typ und Status der Muffe werden wie auf der Registerkarte Allgemein angezeigt.
2. Die Verbindungen der Fasern und Spleiße werden angezeigt
2a. Name des Kabelabschnittes wird angezeigt
2b. der Name der Faser und die Art der Verbindung (Faser-Faser-Verbindung) sowie der entsprechende Spleiß wird angezeigt. Liegt ein Dienst auf der Faser wird dieser ebenfalls angezeigt.
2c. Fasern ohne Verbindungen (offen) werden angezeigt
2d. der Name der Faser und die Art der Verbindung (Schaltfaser) sowie der entsprechende Spleiß wird angezeigt
2e. der Name der Faser und die Art der Verbindung (Splitter-OUT) sowie der entsprechende Spleiß wird angezeigt

Kontextmenü zum Kabelabschnitt

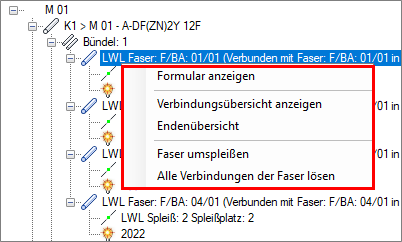

Kontextmenü zur Faser


Kontextmenü zum Spleiß



Menüeinträge

Über die "Netzauskundung" lässt sich eine Verbindungsübersicht anzeigen und die Netzwegsuche starten.

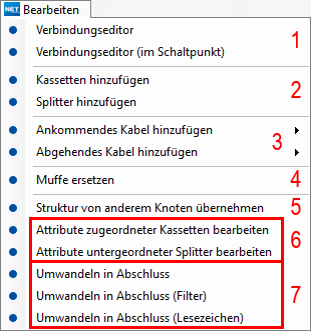

Über das Menü "Bearbeiten" kann man verschiedene Arbeitsabläufe starten.


1. Der Verbindungseditor kann geöffnet werden.
2. Die in einer LWL-Muffe benötigten Bauteile, wie Kassetten und Splitter, können hinzugefügt werden. Mehr Informationen zum Thema finden Sie unter Kassetten erzeugen und Splitter erzeugen.
3. Ankommende und abgehende Kabel können sowohl aus der Grafik also auch aus der Datenbank zur Muffe hinzugefügt werden.
4. Alle in der Muffe vorhandenen Spleiße werden in einem Arbeitsauftrag als neu zu schalten erfasst. Dieser Arbeitsablauf dient dem Austausch der Muffe. Die im Arbeitsauftrag dokumentierten Verbindungen können identisch wiederhergestellt werden.
5. Es wird die Ausstattung der aktuellen Muffe von einer bereits existierenden Muffe hinsichtlich der erzeugten Bauteile übernommen.

Über das Menü "Übersichten/Reports" lassen sich verschiedene Übersichten und Spleißpläne öffnen.

mit erzeugter Spleißgrafik ohne erzeugte Spleißgrafik


1. Ein Spleißplan in der gruppierten Form wird in einer neuen Datei gezeichnet.
2. Ein Spleißplan in der detaillierten Form wird in einer neuen Datei gezeichnet. Der detaillierte Spleißplan öffnet sich als Einzelfaserdarstellung.
3. Für Spleißübersichten lassen sich jeweils die tabellarisch gruppierte oder detaillierte Spleißübersicht öffnen.
4. Die Spleißgrafik kann in der Grafik eingezeichnet und entfernt werden.
5. Die Dienstübersicht öffnet das Formular der Dienste mit allen Diensten im Filter, welche dem Element bzw. untergeordneten Elementen zugeordnet sind.
6. Das Kabelverbindungsdiagramm kann in einer separaten Zeichnung geöffnet werden.
7. Es lassen sich die Formulare der erzeugten Label öffnen.
