Rangierung

Die LWL-Rangierung ist eine Verbindung innerhalb des LWL-Netzes, die durch Patchen oder Rangieren in oder an Knoten durchgeführt wird. Die Verbindung erfolgt entweder zwischen der Kupplung und dem Technikport in einem Abschluss, zwischen zwei Kupplungen von verschiedenen Abschlüssen in einem Schaltpunkt oder zwischen zwei Kupplungen eines Abschlusses.

Registerkarten

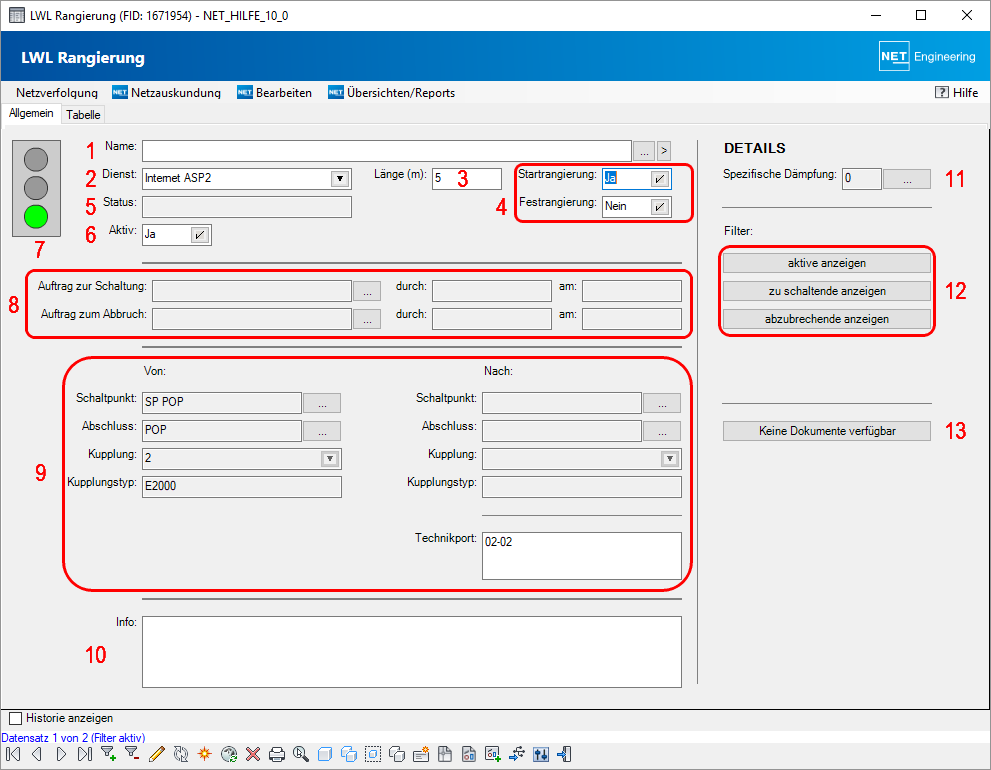

Auf der Startregisterkarte "Allgemein" werden allgemeine Angaben zur Rangierung geführt.


Attribut Beschreibung
Name Der Name der Rangierung wird angezeigt oder kann eingegeben werden. Über den Button mceclip2.png öffnet sich das Kantenformular der aktuellen Rangierung bzw. mit mceclip3.png aller Rangierungen im Filter. (1)
Dienst Der Dienst, mit dem die Rangierung beschaltet wurde, wird angezeigt bzw. kann über mceclip7.png aus einer Auswahlliste gewählt werden. Über einen Doppelklick in das Listenfeld öffnet sich das Detailformular zur Verwaltung der Dienste. (2)
Länge Die Länge der Rangierung wird angezeigt und kann geändert werden. (3)
Start-/Festrangierung Zeigt an, ob es sich um eine Startrangierung handelt. Mit Klick auf mceclip2.png erfolgt die Umschaltung zwischen JA und NEIN.
Zeigt an, ob es sich um eine Festrangierung handelt. Mit Klick auf mceclip2.png erfolgt die Umschaltung zwischen JA und NEIN. (4)
Status Der Status, welcher der Rangierung im Kantenformular zugewiesen wurde, wird angezeigt. (5)
aktiv Mit Ja oder Nein wird dargestellt, ob die LWL-Rangierung aktiv geschaltet wurde oder nicht. (6)
Ampel  Ob eine Rangierung aktiv ist oder nicht oder ob sie über einen Arbeitsauftrag zur Schaltung vorbereitet wurde, ist an den Farben der Ampel erkennbar. (7)
mceclip3.png                                   mceclip4.png
über einen Arbeitsauftrag          aktiv/geschaltet
zur Schaltung vorbereitet
Arbeitsauftrag Bei Auftrag zur Schaltung wird der Name des Arbeitsauftrages, die Person und das Datum der Schaltung angezeigt.
Bei Auftrag zum Abbruch wird der Name des Arbeitsauftrages, die Person und das Datum des Abbruches angezeigt. (8)
verbundene Objekte mit übergeordneten Knoten/Kanten Informationen zu Schaltpunkt, Abschluss, Kupplung und Kupplungstyp, von wo aus rangiert wird. Über den Button mceclip2.png öffnen sich die Detailformulare des jeweiligen Knoten.
Informationen zu Schaltpunkt, Abschluss, Kupplung und Kupplungstyp, wohin rangiert wird. Über den Button mceclip2.png öffnen sich die Detailformulare des jeweiligen Knoten.
Angaben zum Technikport, auf den rangiert wird. (9)
Informationen  Informationen zur Rangierung können eingegeben werden. (10)
Details Der Button öffnet das Formular mit LWL-Rangierungsdaten zur spezifischen Dämpfung einer Rangierung. Für weitere Informationen lesen Sie weiter unter Rangierungsdaten. (11)
Filter Diese Button filtern alle vorhandenen Rangierungen nach folgenden Kriterien:
mceclip5.png filtert alle aktiv geschalteten Rangierungen (siehe unter Nr. 6)
mceclip6.png filtert alle Rangierungen, die noch nicht geschaltet wurden, d. h. die noch nicht aktiv sind.
mceclip7.png filtert alle Rangierungen, die abgebrochen werden sollen. (12)
Dokumente Es wird angezeigt, ob Dokumente am Formular angehängt wurden. (13)


Menüeinträge

Über die "Netzauskundung" lässt sich eine Verbindungsübersicht anzeigen.


Über das Menü "Bearbeiten" kann man verschiedene Arbeitsabläufe starten.


1. Der Netzweg kann ausgehend von der Rangierung abgebrochen werden.
2. Die gewählte Rangierung kann umgelegt werden.
3. Die gewählte Rangierung kann abgebrochen werden.
4. Ein Dienst kann ausgehend von der Rangierung auf den Netzweg übertragen werden.
5. Ein Dienst kann ausgehend von den Rangierungen im Filter auf die entsprechenden Netzwege übertragen werden.
6. Ein Dienst kann ausgehend von der Rangierung vom Netzweg entfernt werden.
7. Ein Dienst kann ausgehend von den Rangierungen im Filter von den entsprechenden Netzwege entfernt werden.

Über das Menü "Übersichten/Reports" kann der LWL-Verbindungsplan geöffnet und die Formulare der erzeugten Label geöffnet werden.


Berichte drucken

Über das Druckersymbol im Fußbereich lassen sich verschiedene Berichte im pdf Format ausgeben:

Formular_unterer Rand_Druckersymbol_für Berichte.png

verfügbare Berichte

  • LWL Netzwegübersicht (Rangierung)

Ein Beispiel finden Sie als Anhang an dieser Seite.

Rangierungsdaten

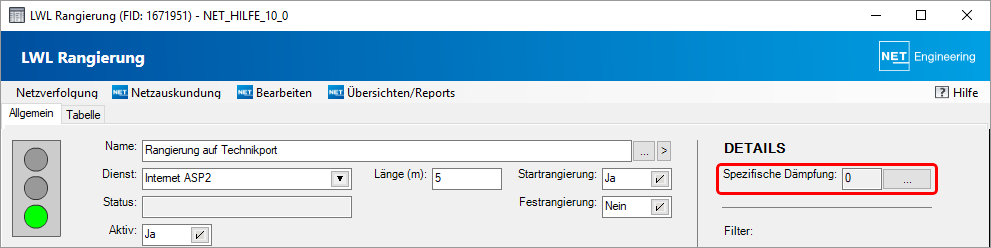

Das Detailformular Rangierungsdaten wird geöffnet im Formular LWL-Rangierung mit Klick auf:


Registerkarten

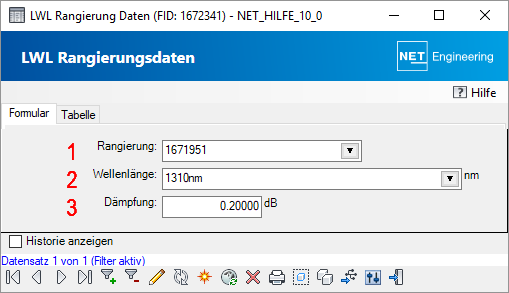

Auf der Startregisterkarte "Allgemein" werden für eine Rangierung die Informationen wie Wellenlänge und Dämpfung geführt.


1. Auswahl/Anzeige der LWL-Rangierung, zu der die Rangierungsdaten angelegt werden sollen.
2. Auswahl der Wellenlänge. Ein Doppelklick in das Listenfeld öffnet das Formular der Wellenlänge.
3. Eingabe des Dämpfungswertes.
