Kassetten, Kupplungen/Stifte, Splitter, Fasern/Adern hinzufügen

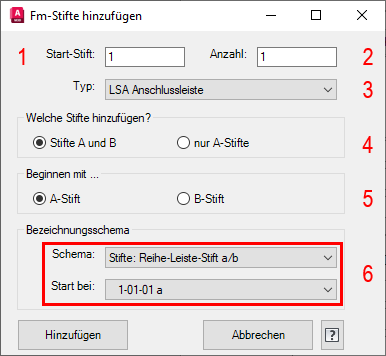

Kassetten, Kupplungen/Stifte, Splitter, Fasern/Adern können über Dialoge hinzugefügt werden. Für Stifte gilt die gleiche Beschreibung wie für die Kupplungen (es werden nur die Kupplungen erklärt). Für Adern gilt die gleiche Beschreibung wie für die Fasern (es werden nur die Fasern erklärt).

Kassetten hinzufügen

Der Dialog "Kassetten hinzufügen" kann sowohl aus dem Detailformular LWL-Muffe als auch aus dem Detailformular LWL-Abschluss aufgerufen werden.

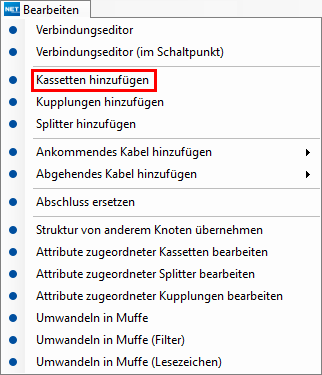

Mit der Wahl "Kassetten hinzufügen" im Menü "Bearbeiten"

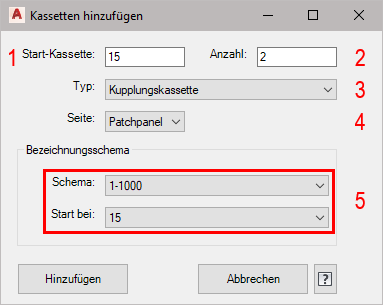

öffnet sich folgender Dialog:


Start-Kassette Die Kassetten-Nummer mit der gestartet werden soll, wird festgelegt. Es wird automatisch die nächste freie Kassetten-Nummer angezeigt. (1)
Anzahl Die Anzahl der Kassetten, die erzeugt werden sollen, muss eingegeben werden. (2)
Typ Der Kassettentyp kann aus einer Auswahlliste gewählt werden. Das Listenfeld zur Verwaltung der Kassettentypen kann aus dem Detailformular Kassette gestartet werden. (3)
Seite Der Einbauort der Kassette (Seite A/B einer Muffe, Patch-Panel eines Abschlusses) kann ausgewählt werden. Das Listenfeld zur Verwaltung der Einbauorte kann aus dem Detailformular Kassette gestartet werden. (4)
Schema Das Bezeichnungsschema kann aus einer Auswahlliste gewählt werden. Die Verwaltung der Bezeichnungsschemen finden Sie im Fachschalen-Explorer > Verwaltung > Bezeichnungsschema.
Im Feld "Start bei" wird nach Auswahl des Bezeichnungsschemas ein Kassettenname vorgeschlagen und kann je nach Anforderungen angepasst werden. (5)



Kupplungen hinzufügen

Der Dialog "Kupplungen hinzufügen" kann aus dem Menü "Bearbeiten" im Detailformular LWL-Abschluss aufgerufen werden.

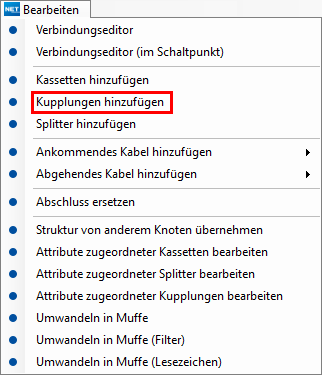

Mit der Wahl "Kupplungen hinzufügen" im Menü "Bearbeiten"

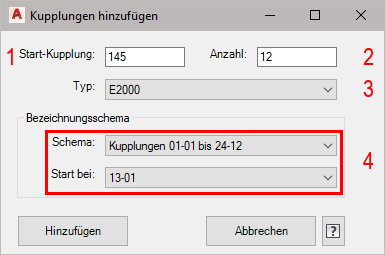

öffnet sich folgender Dialog:


Start-Kupplung Die Nummer der Kupplung, mit der gestartet werden soll, wird festgelegt. Automatisch wird die nächste freie Kupplungsnummer angezeigt. (1)
Anzahl Die Anzahl der Kupplungen, die erzeugt werden sollen, muss eingegeben werden. (2)
Typ Der Kupplungstyp kann aus einer Auswahlliste gewählt werden. Das Listenfeld zur Verwaltung der Kupplungstypen kann aus dem Detailformular LWL-Kupplung gestartet werden. (3)
Schema Das Bezeichnungsschema kann aus einer Auswahlliste gewählt werden.
Im Feld "Start bei" wird nach Auswahl des Bezeichnungsschemas ein Kupplungsname vorgeschlagen und kann je nach Anforderungen angepasst werden. (4)



Splitter hinzufügen

Der Dialog "Splitter hinzufügen" kann sowohl aus dem Detailformular LWL-Muffe als auch aus dem Detailformular LWL-Abschluss aufgerufen werden.

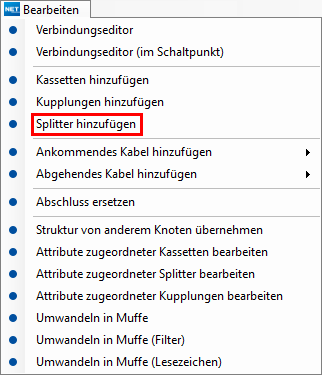

Mit der Wahl "Splitter hinzufügen" im Menü "Bearbeiten"

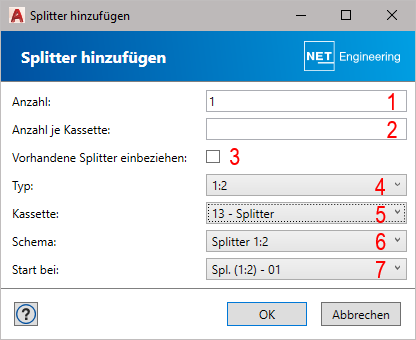

öffnet sich folgender Dialog:


Anzahl Die Anzahl der Splitter, die erzeugt werden sollen, wird angegeben. (1)
Anzahl je Kassette Die Anzahl der Splitter, die pro Kassette erzeugt werden sollen, wird angegeben. (2)
vorhandene Splitter einbeziehen Es kann festgelegt werden, ob für die Verteilung der Splitter in den Kassetten, die vorhandenen Splitter einbezogen werden sollen. (3)
Typ Der Splittertyp kann aus einer Auswahlliste gewählt werden. Das Listenfeld zur Verwaltung der Splittertypen kann aus dem Detailformular Splitter gestartet werden. (4)
Kassette Die Kassette, in welcher der Splitter erzeugt werden soll, kann ausgewählt werden. (5)
Schema Das Bezeichnungsschema kann aus einer Auswahlliste gewählt werden. (6)
Start bei Im Feld "Start bei" wird nach Auswahl des Bezeichnungsschemas ein Splittername vorgeschlagen und kann je nach Anforderungen angepasst werden. (7)



Fasern hinzufügen

Der Dialog "Fasern hinzufügen" kann aus dem Menü "Bearbeiten" im Detailformular LWL-Kabelabschnitt aufgerufen werden.

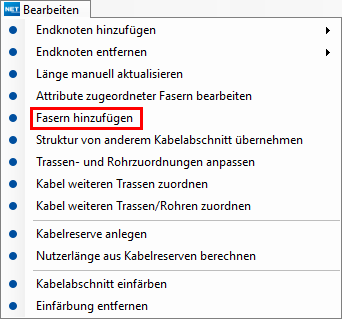

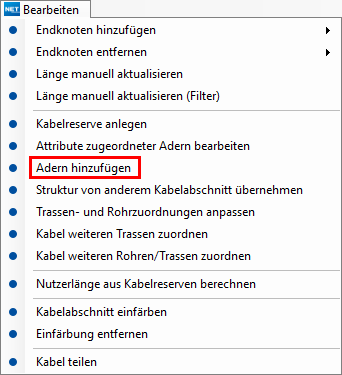

Mit der Wahl "Fasern hinzufügen" im Menü "Bearbeiten"

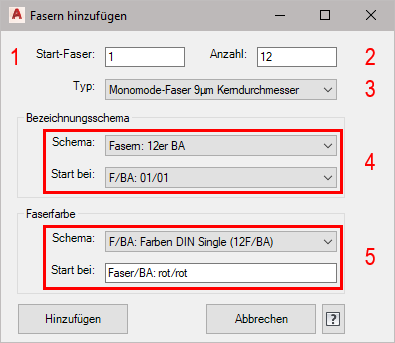

öffnet sich folgender Dialog:


Start Die Faser-Nummer mit der gestartet werden soll, wird festgelegt. (1)
Anzahl Die Anzahl der Fasern, die erzeugt werden sollen, muss eingegeben werden. (2)
Typ Der Fasertyp kann aus einer Auswahlliste gewählt werden. Das Listenfeld zur Verwaltung der Fasertypen kann aus dem Detailformular Fasern gestartet werden. (3)
Schema Das Bezeichnungsschema kann aus einer Auswahlliste gewählt werden.
Im Feld Start bei wird nach Auswahl des Bezeichnungsschemas ein Fasername vorgeschlagen und kann je nach Anforderungen angepasst werden. (4)
Farbe Die Faserfarbe kann aus einer Auswahlliste gewählt werden. Die Verwaltung der Farbschemen erfolgt ebenfalls unter Bezeichnungsschema.
Im Feld Start bei wird nach Auswahl des Farbschemas eine Farbkombination vorgeschlagen und kann je nach Anforderungen angepasst werden. (5)


Hinweis

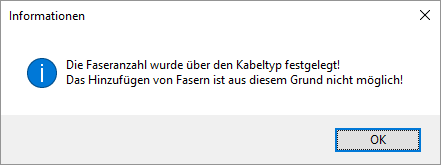

Wurde die Faseranzahl im Kabeltyp festgelegt und dieser dem Kabelabschnitt zugewiesen, erscheint folgende Information:


Es werden keine zusätzlichen Fasern erzeugt.
