Ein Kabelzug dient der Verwaltung von Kabelabschnitten, Muffen und Abschlüssen. Der Kabelzug selbst hat keine Geometrie. Beliebige Kabelabschnitte, Muffen und Abschlüsse können einem Kabelzug zugeordnet werden.

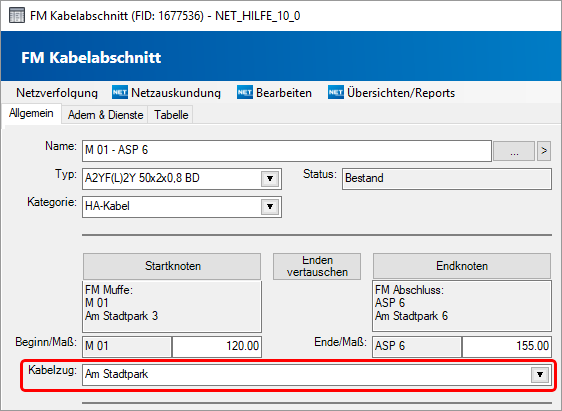

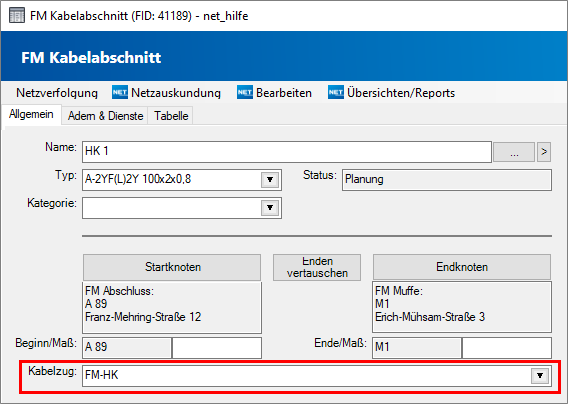

In NET Engineering hat der Nutzer die Möglichkeit, Kabelzüge selbst zu definieren. Das Formular öffnet sich über einen Doppelklick in das Feld "Kabelzug" im Formular Kabelabschnitt, Muffe und Abschluss oder im Fachschalen-Explorer > FM-Netz > FM Kabelzug.
Registerkarten

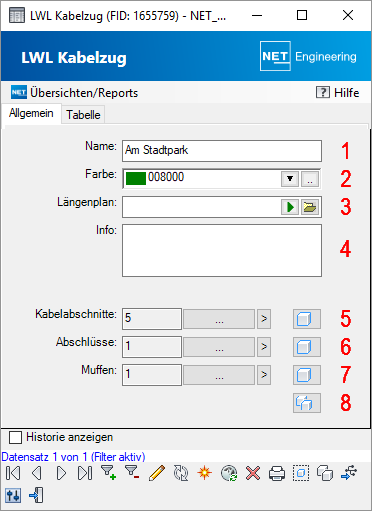

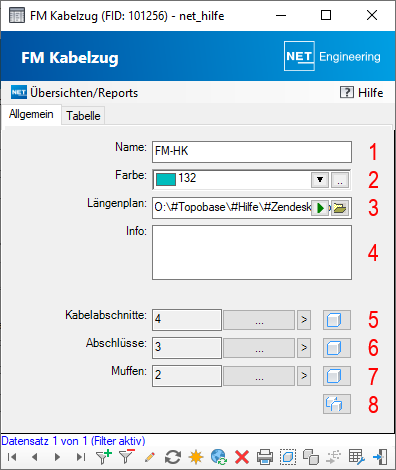

| Attribut | Beschreibung |
| Name | Geben Sie den Namen des Kabelzuges ein. (1) |
| Farbe | Die Farbe für die Darstellung des Kabelzuges in der Grafik kann aus einer Auswahlliste mit definierten Farben oder einer Farbpalette ausgewählt werden. (2) |
| Längenplan | Ein Längenplan kann zugeordnet werden. Dabei kann es sich um Dateien jeden Formates handeln. (3) |
| Informationen | Informationen zum Kabelzug können angegeben werden. (4) |
| Kabelabschnitte | Die Anzahl der dem aktuellen Kabelzug zugeordneten Kabelabschnitte wird angezeigt. Über den Button |
| Abschlüsse | Die Anzahl der dem aktuellen Kabelzug zugeordneten Abschlüsse wird angezeigt. Über den Button |
| Muffen | Die Anzahl der dem aktuellen Kabelzug zugeordneten Muffen wird angezeigt. Über den Button |
| Mit dem Highlight-Button können alle Objekte, die dem Kabelzug zugeordnet sind, gleichzeitig hervorgehoben werden. (8) |
Menüeinträge
Mit dem Menü "Übersichten/Reports" lässt sich der Rohrpfad in tabellarischer Form im CSV- oder Excel-Format ausgeben. Darüber hinaus lassen sich Schemapläne in gruppierter und detaillierter Form öffnen.
Berichte drucken
Mit dem Druckersymbol im unteren Rand des Formulars können die verfügbaren Berichte gedruckt werden
verfügbare Berichte
- Kabelabschnitte Kurzübersicht
- Kabelzug Rohrpfad
Im Anhang zu diesem Artikel befinden sich beispielhaft die erzeugten PDF-Berichte.
